Gia công chi tiết cơ khí là gì?

Gia công chi tiết cơ khí là quá trình sử dụng các phương pháp công nghệ (cắt gọt, bóc tách vật liệu, biến dạng định hình, v.v.) để tác động lên phôi vật liệu ban đầu, biến chúng thành các chi tiết có hình dáng, kích thước, độ nhám bề mặt và cơ tính theo đúng yêu cầu thiết kế trên bản vẽ kỹ thuật.


Mục đích của gia công chi tiết cơ khí



• Tạo hình sản phẩm: Đưa vật liệu thô về đúng hình dạng không gian 2D hoặc 3D theo ý đồ thiết kế.
• Đạt kích thước và dung sai yêu cầu: Đảm bảo lắp lẫn chính xác giữa các bộ phận.
• Đảm bảo khả năng lắp ráp: Giúp các cơ cấu chuyển động mượt mà, không bị kẹt hay rơ lỏng.
• Đáp ứng yêu cầu kỹ thuật: Đạt độ chính xác cao, độ nhám bề mặt nhỏ và cơ tính bền vững dưới tải trọng làm việc.

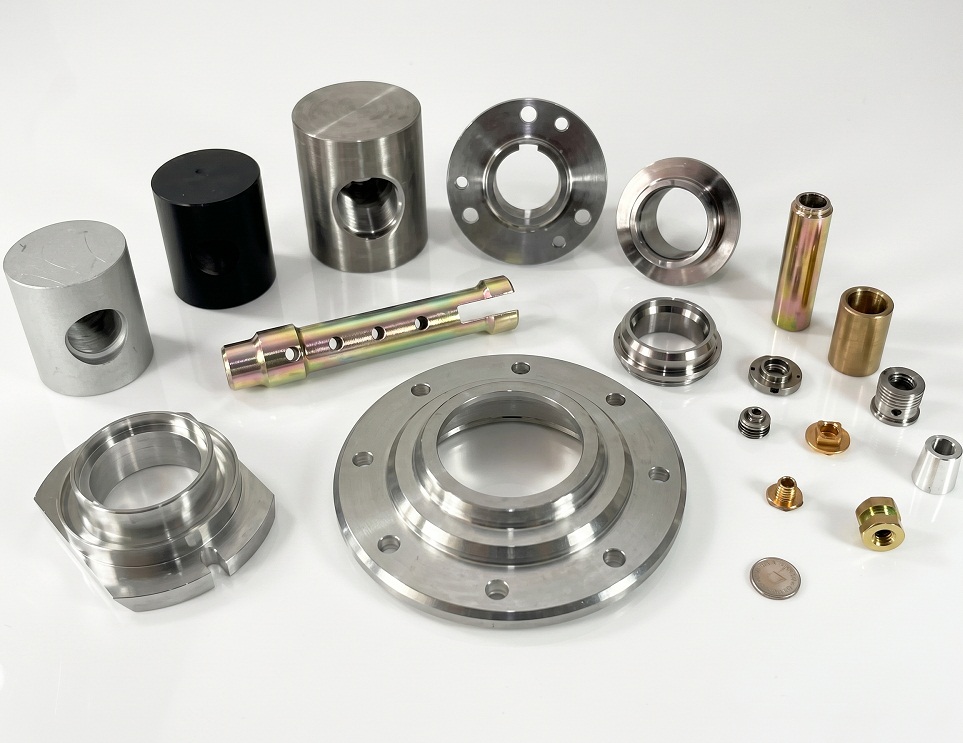

Các chi tiết cơ khí phổ biến

Trong thực tế sản xuất, các kỹ sư thường xuyên tiếp xúc với các nhóm chi tiết sau:

• Trục, bạc, chốt: Các chi tiết truyền chuyển động quay và định vị.
• Khớp nối, mặt bích, gối đỡ: Chi tiết liên kết và đỡ trục.
• Bánh răng, puly, con lăn, nhông xích: Chi tiết truyền động lực và truyền tốc độ.
• Tấm gá, đồ gá (Jig), vỏ hộp, chi tiết kết cấu: Khung vỏ và thiết bị phụ trợ lắp ráp.



Gia công chi tiết cơ khí gồm những công đoạn nào?

Một quy trình gia công cơ khí chính xác tiêu chuẩn trải qua các bước tuần tự sau:

1. Tiếp nhận bản vẽ và yêu cầu kỹ thuật

Bộ phận kỹ thuật tiến hành đọc bản vẽ 2D/3D để xác định rõ:

• Kích thước danh nghĩa và giới hạn cho phép.
• Dung sai kích thước, dung sai hình học (hình dạng và vị trí).
• Độ nhám bề mặt (R_a, R_z).
• Vật liệu chế tạo và yêu cầu nhiệt luyện/xử lý bề mặt đi kèm.
• Số lượng đặt hàng và tiến độ bàn giao.

2. Phân tích phương án gia công

• Lựa chọn phương pháp gia công CNC chi tiết cơ khí tối ưu nhất.
• Chọn chủng loại máy, dao cụ cắt gọt, đồ gá chuyên dụng.
• Xây dựng thứ tự nguyên công, bước công nghệ hợp lý.
• Xác định chuẩn định vị (chuẩn thô, chuẩn tinh) nhằm hạn chế tối đa sai số gá đặt.

3. Chuẩn bị vật liệu

Lựa chọn phôi đúng chủng loại yêu cầu: Thép carbon, Inox, Nhôm, Đồng, Gang, Nhựa kỹ thuật hoặc các hợp kim đặc biệt. Kiểm tra kích thước phôi thô đảm bảo lượng dư gia công hợp lý.

4. Gia công tạo hình

Sử dụng các công nghệ hiện đại để bóc tách phôi: Tiện, phay, khoan, doa, taro, mài, cắt laser, chấn gấp, cắt dây EDM hoặc trung tâm gia công CNC.

5. Xử lý sau gia công

Nhằm cải thiện cơ tính và thẩm mỹ cho gia công linh kiện cơ khí:

• Nhiệt luyện (tôi, thấm carbon, ủ, ram).
• Mạ điện, mạ kẽm, mạ crôm.
• Anodizing (với nhôm), sơn tĩnh điện, đánh bóng, phun cát và xử lý chống gỉ.

6. Kiểm tra chất lượng (QC)

Kiểm tra nghiêm ngặt kích thước, dung sai, độ nhám, ren, độ đồng tâm, độ đảo... bằng các dụng cụ đo lường chuyên dụng: Thước cặp, panme, đồng hồ so, máy đo 3D (CMM).

7. Đóng gói và bàn giao

Làm sạch dầu mỡ, bôi mỡ chống gỉ (nếu cần), đóng gói theo tiêu chuẩn kỹ thuật và bàn giao đúng số lượng, đúng tiến độ cam kết.


Các phương pháp gia công chi tiết cơ khí phổ biến

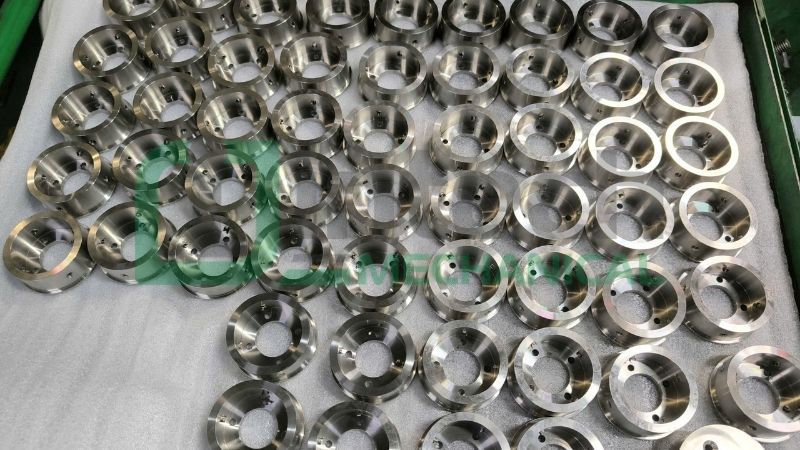

1. Gia công tiện



• Nguyên lý: Phôi chuyển động quay tròn quanh trục của nó, trong khi dụng cụ cắt (dao tiện) di chuyển theo phương dọc hoặc phương ngang để bóc tách lớp vật liệu, tạo ra các bề mặt tròn xoay.
• Các chi tiết phù hợp: Trục truyền động, bạc lót, chốt, ren ốc, các chi tiết có mặt côn, mặt trụ ngoài hoặc lỗ trong.
• Phân loại: Tiện vạn năng (truyền thống) và tiện CNC (tự động hóa cao, độ chính xác đến từng micron).



2. Gia công phay



• Nguyên lý: Dao phay chuyển động quay tốc độ cao để cắt gọt, trong khi phôi được kẹp cố định trên bàn máy và di chuyển theo các trục X, Y, Z.
• Ứng dụng: Gia công mặt phẳng, phay rãnh, phay bậc, phay bánh răng hoặc các biên dạng không gian phức tạp.
• Phân loại: Phay cơ và phay CNC (với các dòng máy 3 trục, 4 trục, 5 trục cho độ chính xác cực cao).



3. Gia công khoan – doa – taro

Đây là nhóm phương pháp chuyên dùng để xử lý các chi tiết dạng lỗ trên cơ khí:

• Khoan: Tạo lỗ mới từ phôi đặc.
• Khoét / Doa: Mở rộng và nâng cao độ chính xác, độ nhẵn bóng bề mặt bên trong của lỗ.
• Taro: Tạo hệ thống ren ở bên trong lỗ để lắp ghép bu-lông, vít.



4. Gia công mài



• Nguyên lý: Sử dụng đĩa mài (đá mài) quay với tốc độ rất cao để hớt đi một lớp phoi cực mỏng trên bề mặt chi tiết.
• Phân loại: Mài phẳng, mài tròn ngoài, mài lỗ.
• Ứng dụng: Gia công mài thường là công đoạn gia công tinh cuối cùng khi chi tiết yêu cầu độ chính xác kích thước khắt khe (cấp chính xác cao) và độ nhám bề mặt rất nhỏ (bóng mịn).



5. Gia công cắt dây EDM



• Nguyên lý: Sử dụng một sợi dây kim loại (thường bằng đồng thau) chạy liên tục, phóng tia lửa điện để cắt gọt vật liệu.
• Ứng dụng: Cắt các biên dạng phức tạp, khe hẹp, góc sắc vuông vắn hoặc gia công các chi tiết khuôn mẫu làm từ vật liệu đã qua nhiệt luyện (đã tôi cứng) mà dao phay thông thường không gia công được.

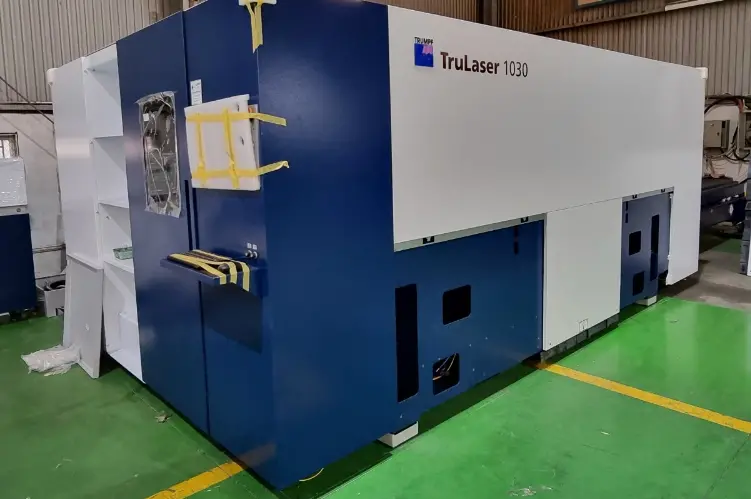

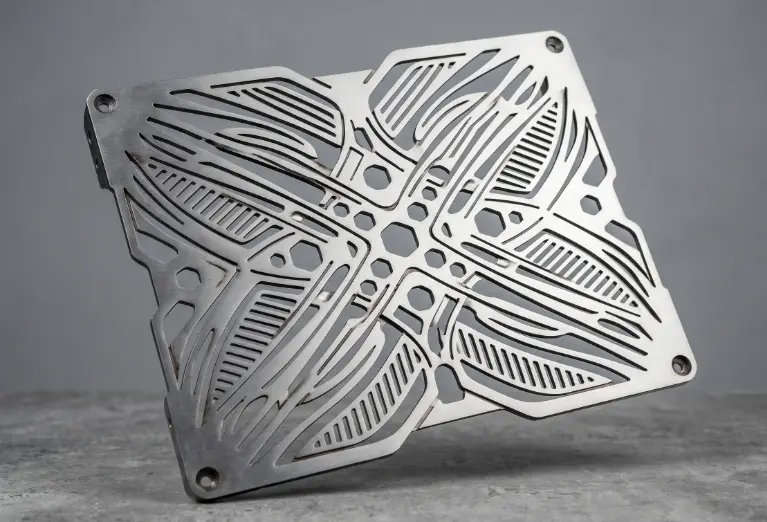

6. Gia công cắt laser



• Nguyên lý: Sử dụng chùm tia laser năng lượng cao tập trung vào bề mặt kim loại để làm nóng chảy hoặc bay hơi vật liệu theo bản vẽ kỹ thuật số.
• Ứng dụng: Chuyên dùng để cắt phôi tấm kim loại (thép, inox, nhôm) với tốc độ cao, đường cắt sắc nét, không bị bavia, tối ưu thời gian tạo phôi ban đầu.



Bảng tổng hợp nhanh các phương pháp ứng dụng:



Phương pháp	Thiết bị chính	Ứng dụng đặc trưng
Tiện	Máy tiện CNC / Tiện cơ	Chi tiết tròn, trục, bạc, ren, côn
Phay	Máy phay CNC / Phay vạn năng	Mặt phẳng, rãnh, hốc, biên dạng phức tạp, đồ gá
Khoan/Doa/Taro	Máy khoan, máy phay, trung tâm gia công	Tạo lỗ, gia công ren trong
Mài	Máy mài phẳng, mài tròn	Hoàn thiện bề mặt, đạt độ bóng và dung sai khắt khe
Cắt dây EDM	Máy cắt dây CNC	Biên dạng phức tạp, khe hẹp, khuôn mẫu
Cắt Laser	Máy cắt Laser tấm	Gia công chi tiết dạng tấm kim loại nhanh



Các loại chi tiết cơ khí thường nhận gia công



• Chi tiết dạng trục: Trục truyền động, trục con lăn, trục băng tải, trục máy công nghiệp.
• Chi tiết dạng bạc: Bạc trượt, bạc dẫn hướng, bạc đồng, bạc inox chịu mài mòn.
• Chi tiết dạng tấm: Tấm gá, tấm đỡ, tấm liên kết, tấm che bảo vệ.
• Chi tiết dạng khối: Gối đỡ, block nhôm/thép, đế máy, vỏ hộp giảm tốc.
• Chi tiết truyền động: Bánh răng trụ, bánh răng côn, puly đai, nhông xích, khớp nối mềm.
• Chi tiết theo yêu cầu đặc biệt: Chi tiết có dung sai chặt (lắp ghép dung fit), chi tiết đa lỗ phức tạp, chi tiết cần xử lý nhiệt đặc biệt.



Các vật liệu sử dụng trong gia công chi tiết cơ khí



Loại vật liệu	Các mác phổ biến	Đặc điểm & Ứng dụng nổi bật
Thép	SS400, S45C, SCM440, SKD61, SKD11	Độ bền cao, chịu lực tốt, dùng làm trục, bánh răng, khuôn mẫu.
Inox	SUS304, SUS316, SUS201	Chống ăn mòn tuyệt vời, ứng dụng trong ngành thực phẩm, y tế, hóa chất.
Nhôm	Nhôm 6061, Nhôm 7075	Trọng lượng nhẹ, tản nhiệt tốt, dễ gia công, dùng trong tự động hóa, jig.

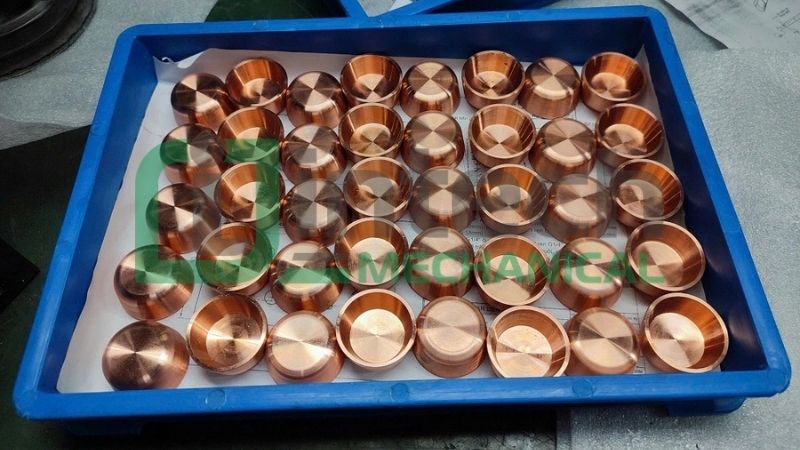

Đồng	Đồng thau, đồng đỏ	Dẫn điện, dẫn nhiệt tốt, chịu mài mòn cao, chuyên làm bạc lót, đầu nối.
Gang	Gang xám, gang cầu	Hấp thụ rung động tốt, dùng làm thân máy, bệ máy chịu tải lớn.
Nhựa kỹ thuật	POM, PA, UHMW-PE, PTFE	Nhẹ, hệ số ma sát thấp, chống mài mòn, cách điện tốt.



Gia công chi tiết cơ khí theo bản vẽ



1. Thông tin cần thiết trên bản vẽ kỹ thuật

Để việc gia công linh kiện cơ khí diễn ra suôn sẻ, bản vẽ cần thể hiện rõ:

• Kích thước danh nghĩa và giới hạn dung sai.
• Vật liệu chế tạo cụ thể.
• Độ nhám bề mặt (R_a, R_z).
• Tiêu chuẩn ren (nếu có).
• Yêu cầu nhiệt luyện (tôi cứng, thấm carbon...) và xử lý bề mặt.



2. Các định dạng bản vẽ thường sử dụng



• Bản vẽ 2D: Định dạng .PDF, .DWG, .DXF (AutoCAD).
• Mô hình 3D: Định dạng .STEP / .STP, .IGES / .IGS, file thiết kế từ SolidWorks, Inventor.



3. Trường hợp khách hàng chưa có bản vẽ

Nếu khách hàng chỉ có mẫu thực tế, hình ảnh kèm kích thước đo thủ công hoặc ý tưởng mô hình 3D, đội ngũ kỹ thuật sẽ hỗ trợ đo đạc, thiết kế và dựng lại bản vẽ hoàn chỉnh trước khi gia công.


4. Quy trình báo giá từ bản vẽ

Nhận bản vẽ --> Phân tích kỹ thuật --> Chọn vật liệu & Phương pháp --> Tính toán thời gian --> Báo giá --> Sản xuất mẫu (nếu cần) --> Sản xuất hàng loạt.


Quy trình gia công chi tiết cơ khí tiêu chuẩn 8 bước



• Bước 1: Tiếp nhận yêu cầu và thông tin từ khách hàng.
• Bước 2: Kiểm tra kỹ bản vẽ và các yêu cầu kỹ thuật đặc biệt.
• Bước 3: Tư vấn vật liệu tối ưu và phương pháp gia công kinh tế nhất.
• Bước 4: Lập quy trình công nghệ và lập trình gia công CAM.
• Bước 5: Chuẩn bị phôi nguyên liệu, máy móc, dao cụ và đồ gá.
• Bước 6: Tiến hành gia công chi tiết trên hệ thống máy CNC/vạn năng.
• Bước 7: Kiểm tra chất lượng thành phẩm qua hệ thống QC độc lập.
• Bước 8: Hoàn thiện bề mặt, đóng gói kỹ càng và giao hàng tận nơi.



Các yếu tố quyết định chất lượng chi tiết cơ khí



• Độ chính xác máy gia công: Máy CNC đời mới, độ cứng vững cao, độ ổn định trục chính tốt.
• Tay nghề kỹ thuật viên: Trình độ đọc bản vẽ, lập trình thành thạo, kinh nghiệm xử lý sai lệch nhiệt độ và biến dạng phôi.
• Vật liệu và phôi: Đúng chủng loại, minh bạch nguồn gốc xuất xứ, không lẫn tạp chất bên trong.
• Dao cụ cắt gọt: Chủng loại dao phù hợp, độ sắc bén cao, chế độ cắt hợp lý giúp bề mặt nhẵn bóng.
• Đồ gá và phương pháp định vị: Giúp phôi cố định tuyệt đối, triệt tiêu rung động trong quá trình cắt gọt.
• Kiểm soát chất lượng (QC): Đo kiểm chéo chặt chẽ trong suốt quá trình gia công và khâu nghiệm thu cuối cùng.



Dung sai và độ chính xác trong gia công chi tiết cơ khí



• Dung sai kích thước: Khoảng cho phép chênh lệch giữa kích thước giới hạn (ví dụ: đường kính trục Ø50 ±0.05 mm dao động từ 49.95 mm đến 50.05 mm) để đảm bảo khả năng lắp ghép chính xác
• Dung sai hình học & vị trí (GD&T): Kiểm soát độ phẳng, độ song song, độ vuông góc, độ đồng tâm và độ đảo của bề mặt.
• Độ nhám bề mặt (R_a): Đặc trưng cho độ nhẵn mịn, quyết định khả năng bám dầu, chống mài mòn và độ kín khít khi lắp ghép.
• Nguyên tắc cốt lõi: Cần chọn dung sai dựa theo chức năng thực tế. Tránh dung sai quá rộng (gây lỏng lẻo, hỏng hóc) hoặc quá chặt (làm tăng mạnh chi phí và thời gian gia công).

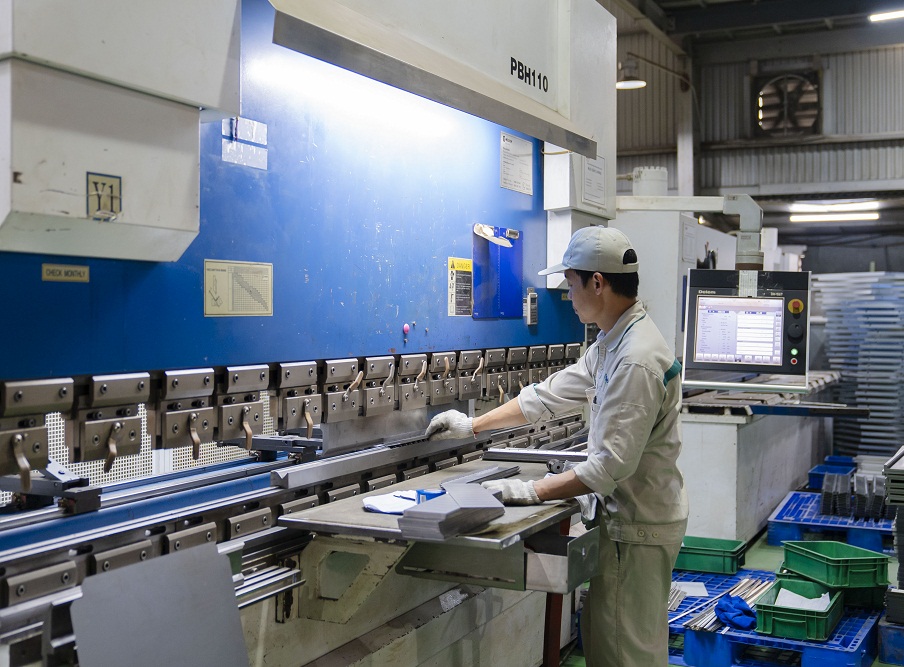

Hệ thống máy móc sử dụng trong gia công cơ khí



Tên Máy Móc	Ứng Dụng Chính Trong Xưởng
Máy tiện CNC	Gia công chi tiết dạng tròn xoay, trục, bạc, ren ngoài/trong.
Máy phay CNC	Gia công mặt phẳng, rãnh, hốc, biên dạng 3D phức tạp.
Máy tiện cơ	Gia công các chi tiết đơn giản, sửa chữa chi tiết nhanh chóng.
Máy phay cơ	Phục vụ gia công vạn năng phổ thông.
Máy mài	Hoàn thiện độ bóng bề mặt và đạt kích thước siêu chính xác.
Máy cắt laser	Cắt phôi tấm kim loại nhanh, đường cắt sắc nét.
Máy cắt dây EDM	Cắt biên dạng phức tạp, khe hẹp, vật liệu siêu cứng.
Máy đo CMM	Đo kiểm tra kích thước 3D không gian tự động độ chính xác tuyệt đối.



Ứng dụng của gia công chi tiết cơ khí trong các ngành công nghiệp



• Ngành băng tải: Sản xuất trục, puly, con lăn, giá đỡ, nhông xích truyền động.
• Ngành tự động hóa: Chế tạo đồ gá (Jig), cơ cấu truyền động chính xác, linh kiện máy chuyên dụng.
• Ngành ô tô – xe máy: Gia công các chi tiết động cơ, hộp số, hệ thống truyền lực.
• Ngành điện – điện tử: Chế tạo jig kiểm tra linh kiện, fixture lắp ráp bo mạch.
• Ngành thực phẩm & Dược phẩm: Gia công chi tiết inox bóng sạch, đáp ứng tiêu chuẩn vệ sinh an toàn khắt khe.
• Ngành khuôn mẫu: Chế tạo insert khuôn, plate khuôn ép nhựa, khuôn dập.
• Ngành đóng gói: Cung cấp trục, con lăn, bánh răng cho các dây chuyền đóng gói bao bì.



Gia công chi tiết cơ khí số lượng ít đến số lượng lớn



• Gia công đơn chiếc: Thích hợp làm mẫu thử nghiệm, sửa chữa thay thế linh kiện hỏng, hoặc thiết kế máy móc nguyên bản mới.
• Gia công số lượng nhỏ: Dễ dàng thay đổi cải tiến thiết kế trong quá trình thử nghiệm sản phẩm.
• Gia công hàng loạt: Tối ưu hóa năng suất, rút ngắn thời gian thiết lập máy (setup time), sử dụng đồ gá chuyên dụng giúp hạ giá thành.
• Gia công hàng loạt lớn: Mức độ tự động hóa cao, kiểm soát chất lượng đồng đều ổn định trên hàng vạn sản phẩm, tối ưu chi phí tối đa trên từng đơn vị sản phẩm.



Báo giá gia công chi tiết cơ khí phụ thuộc vào những yếu tố nào?

Chi phí dịch vụ gia công chịu ảnh hưởng trực tiếp bởi các yếu tố cấu thành sau:

• Chủng loại vật liệu và kích thước phôi ban đầu.
• Kích thước thành phẩm và độ phức tạp của biên dạng.
• Yêu cầu về dung sai kỹ thuật và độ nhám bề mặt.
• Phương pháp gia công áp dụng và tổng thời gian chạy máy.
• Số lượng sản phẩm đặt hàng (số lượng càng lớn, đơn giá càng rẻ).
• Các yêu cầu phụ trợ: Xử lý nhiệt, mạ bề mặt, kiểm tra đặc biệt và tiến độ giao hàng gấp.



Cách để tối ưu chi phí gia công chi tiết cơ khí



• Thiết kế chi tiết phù hợp khả năng gia công: Hạn chế góc khuất, hốc quá sâu; tránh áp dụng dung sai quá chặt nếu không thực sự cần thiết; thiết kế bán kính góc lượn phù hợp với kích thước dao tiêu chuẩn.
• Lựa chọn vật liệu hợp lý: Chọn mác vật liệu phổ thông dễ mua, dễ gia công thay vì các mác vật liệu hiếm khi không bắt buộc.
• Tối ưu số lượng đặt hàng: Gom đơn hàng số lượng lớn thay vì đặt lẻ tẻ nhiều lần để tiết kiệm chi phí setup máy.
• Chuẩn hóa kích thước và vật liệu: Giảm thiểu chủng loại vật liệu trong một cụm thiết bị.
• Gửi đầy đủ bản vẽ: Cung cấp thông tin kỹ thuật minh bạch ngay từ đầu để nhà xưởng lên phương án tối ưu đường chạy dao nhanh nhất.



Dịch vụ gia công chi tiết cơ khí theo yêu cầu tại Hà Nội

Nếu doanh nghiệp của bạn đang tìm kiếm một đơn vị nhận gia công cơ khí uy tín, chất lượng cao và giao hàng đúng hạn, Cơ khí Intech là điểm đến hàng đầu đáp ứng mọi yêu cầu khắt khe nhất.


Cơ khí Intech nhận gia công toàn diện các hạng mục theo yêu cầu:



• Chi tiết máy, chi tiết CNC độ chính xác cao.
• Trục, bạc, puly, con lăn, nhông xích các loại.
• Đồ gá, jig lắp ráp, tấm gá chuyên dụng.
• Gia công đa dạng chất liệu: Thép, Inox, Nhôm, Đồng, Nhựa kỹ thuật...



- Năng lực và cam kết dịch vụ tại Intech:



• Năng lực vượt trội: Hệ thống máy tiện CNC, máy phay CNC hiện đại, máy cắt laser công suất lớn, đội ngũ kỹ sư cơ khí giàu kinh nghiệm.
• Cam kết chất lượng: Sản phẩm làm ra chuẩn xác 100% theo bản vẽ, kiểm soát chất lượng nghiêm ngặt qua từng công đoạn.
• Tiến độ minh bạch: Luôn bàn giao đúng hẹn, hỗ trợ tư vấn phương án gia công tối ưu chi phí cho khách hàng.
• Linh hoạt số lượng: Nhận cả đơn hàng gia công đơn chiếc làm mẫu lẫn đơn hàng sản xuất hàng loạt lớn.

Để tối ưu hóa hiệu quả đầu tư, Quý khách hàng nên lựa chọn đúng phương pháp gia công, chuẩn hóa dung sai và hợp tác với các đơn vị uy tín như Cơ khí Intech nhằm đảm bảo sự cân bằng hoàn hảo giữa độ chính xác, chất lượng, thời gian và chi phí.

Gửi bản vẽ 2D/3D hoặc thông tin chi tiết qua hệ thống của chúng tôi ngay hôm nay để nhận tư vấn kỹ thuật miễn phí và báo giá gia công nhanh chóng nhất!


• Hotline: 0966 966 205 - 0988 365 586
• Email: cokhichinhxac@intech-group.vn
• Địa chỉ: Lô 6, Cụm Công Nghiệp Lai Xá, Phường Tây Tựu, Thành Phố Hà Nội
