Gia công mài là gì?
Gia công mài là một quy trình gia công chuyên biệt cao nhằm đạt được độ chính xác cao và bề mặt nhẵn mịn. Về cơ bản, quy trình này bao gồm việc sử dụng bánh mài để loại bỏ vật liệu khỏi phôi, đảm bảo kích thước chính xác và độ nhám bề mặt tối thiểu. Do đó, mài chính xác rất quan trọng trong các ngành công nghiệp đòi hỏi độ chính xác cao, chẳng hạn như hàng không vũ trụ, ô tô và sản xuất y tế. Hơn nữa, bằng cách sử dụng nhiều kỹ thuật mài khác nhau, quy trình này có thể xử lý hình học phức tạp và sản xuất khối lượng lớn.
Các thành phần của máy mài
Máy mài bao gồm một số thành phần chính, mỗi thành phần đóng vai trò quan trọng trong quá trình mài. Các thành phần này hoạt động cùng nhau để đảm bảo độ chính xác và hiệu quả cao. Sau đây là phân tích các thành phần chính:
- Bánh mài: Công cụ chính trong quá trình mài, được tạo thành từ các hạt mài mòn. Nó loại bỏ vật liệu khỏi phôi để đạt được độ hoàn thiện và kích thước mong muốn.
- Trục chính: Trục chính giữ và dẫn động bánh mài. Nó quay bánh mài ở tốc độ cao, cho phép bánh mài tiếp xúc với phôi.
- Bàn: Bàn giữ phôi tại chỗ trong quá trình mài. Ngoài ra, nó có thể di chuyển theo nhiều hướng khác nhau như theo chiều ngang hoặc chiều dọc, để kiểm soát chính xác quá trình mài.
- Chuyển động chéo: Bộ phận này di chuyển phôi hoặc đá mài theo hướng ngược lại với bàn, cho phép loại bỏ vật liệu chính xác trên bề mặt.
- Máy mài: Được sử dụng để làm sạch và định hình lại bánh mài. Theo thời gian, bánh mài có thể bị tắc nghẽn bởi vật liệu và máy mài sẽ khôi phục khả năng cắt của chúng.
- Hệ thống làm mát: Hệ thống này làm mát bánh mài và phôi trong quá trình vận hành, ngăn ngừa quá nhiệt và đảm bảo bề mặt nhẵn mịn. Nó cũng giúp loại bỏ các mảnh vụn khỏi khu vực mài.
- Động cơ dẫn động: Động cơ cung cấp năng lượng cần thiết để bánh mài quay và bàn máy chuyển động.
Quá trình mài diễn ra như thế nào?
Trong phần trước, chúng tôi đã giới thiệu các thành phần của máy mài. Bây giờ, chúng ta hãy xem xét kỹ hơn về cách thức hoạt động thực sự của quá trình mài.
Quá trình này bắt đầu bằng bánh mài quay với tốc độ cao, sử dụng các hạt mài mòn để loại bỏ vật liệu khỏi phôi. Khi bánh mài tiếp xúc với vật liệu, ma sát và nhiệt được tạo ra, dần dần loại bỏ các mảnh vụn nhỏ và định hình bề mặt.
Áp suất tác dụng lên phôi và tốc độ bánh xe là những yếu tố quan trọng ảnh hưởng đến hiệu quả mài và chất lượng bề mặt. Bằng cách quản lý các yếu tố này, nhà sản xuất có thể ngăn ngừa quá nhiệt hoặc hư hỏng bộ phận. Ngoài ra, sử dụng chất làm mát giúp giảm nhiệt, giảm thiểu ma sát và loại bỏ các mảnh vụn.
Cuối cùng, chuyển động của phôi hoặc bánh xe được kiểm soát chính xác bằng hệ thống bàn và hệ thống cấp liệu chéo của máy. Điều này đảm bảo quy trình đạt được dung sai chặt chẽ và bề mặt nhẵn mịn.
Tóm lại, bằng cách kết hợp sự quay, áp suất, chất làm mát và kiểm soát độ chính xác, quá trình mài mang lại kết quả chất lượng cao phù hợp với nhiều ứng dụng sản xuất khác nhau.
Các loại quy trình mài chính xác
Mỗi quy trình mài đều có những ưu điểm riêng biệt, tùy thuộc vào thiết kế, vật liệu và ứng dụng của bộ phận. Sau đây là tổng quan về các loại quy trình mài chính.

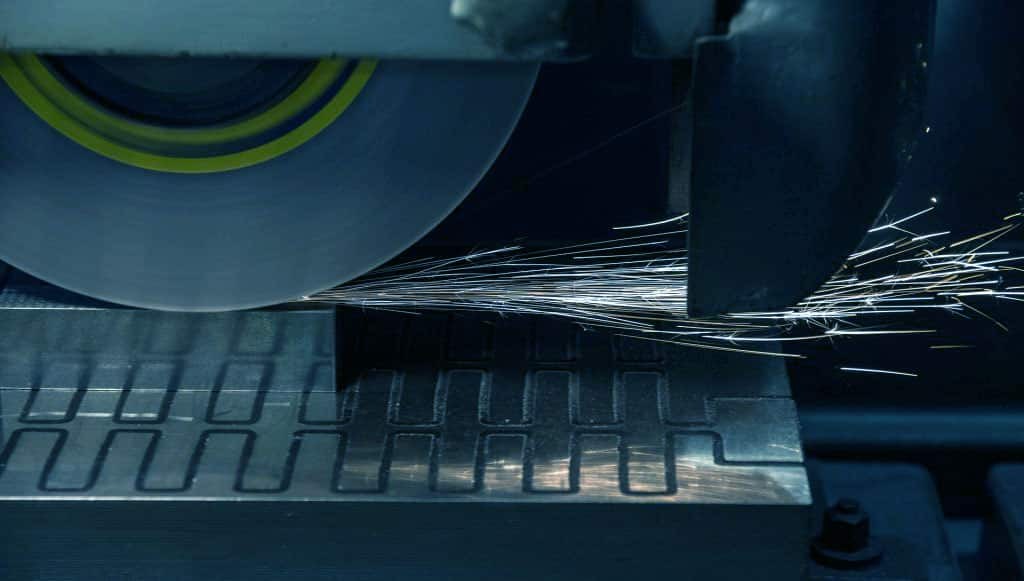

1. Mài bề mặt
Mài bề mặt là một quy trình được áp dụng rộng rãi liên quan đến việc bánh mài tiếp xúc với bề mặt phẳng của phôi, do đó tạo ra bề mặt nhẵn. Thông thường, nó hoạt động ở tốc độ từ 28-33 m/giây, loại bỏ khoảng 1 in³ vật liệu mỗi giây. Phương pháp này đặc biệt hiệu quả để đạt được bề mặt mịn trên các bộ phận kim loại, dụng cụ và bề mặt phẳng chính xác. Do đó, nó đóng vai trò quan trọng trong các ngành công nghiệp như ô tô và hàng không vũ trụ.

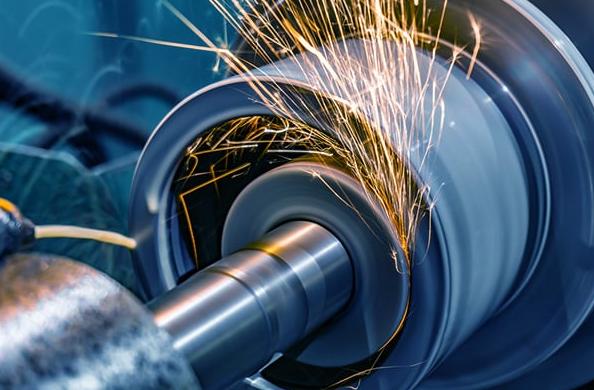

2. Mài hình trụ
Tiếp theo, quá trình mài trụ được sử dụng để mài các phôi hình trụ như trục và trục chính. Quá trình này đảm bảo dung sai chặt chẽ và bề mặt nhẵn, hoạt động ở tốc độ từ 525-33 m/giây và loại bỏ vật liệu ở mức 1 in³ mỗi giây. Quá trình này rất quan trọng để tạo ra bề mặt hình trụ nhẵn, đặc biệt là trong sản xuất thanh và ống kim loại.
3. Mài không tâm
Không giống như các phương pháp mài khác, mài không tâm không yêu cầu giữ cơ học phôi. Thay vào đó, chi tiết được hỗ trợ bởi lưỡi dao làm việc và quay bằng bánh xe điều chỉnh. Hoạt động ở tốc độ từ 23-30 m/giây, quy trình này cũng loại bỏ vật liệu ở mức 1 in³ mỗi giây. Nó hoạt động rộng rãi trong sản xuất khối lượng lớn các thành phần hình trụ, chẳng hạn như thanh thép và ống nhôm, mang lại độ chính xác cao với sự can thiệp tối thiểu của người vận hành.
4. Mài bên trong
Mài bên trong chuyên hoàn thiện bề mặt bên trong của các bộ phận hình trụ hoặc hình nón. Với tốc độ từ 33-48 m/giây, quy trình này có thể loại bỏ vật liệu ở mức 0,5 đến 1 in³ mỗi giây. Nó thường được sử dụng để hoàn thiện các thành phần như ổ trục, ống lót và xi lanh thủy lực, mang lại độ chính xác cao cho hình học bên trong.
5. Mài bánh răng
Mài bánh răng là một quy trình chuyên biệt để hoàn thiện bánh răng với độ chính xác cao. Nó hoạt động ở tốc độ từ 18-23 m/s và loại bỏ 1 in³ sau mỗi 30 giây. Kỹ thuật này không thể thiếu trong các ngành công nghiệp đòi hỏi bánh răng chất lượng cao, chẳng hạn như ô tô và hàng không vũ trụ.
6. Mài dụng cụ và dao cắt
Tiếp theo, quá trình mài dụng cụ và dao cắt tập trung vào việc mài sắc và sản xuất các dụng cụ cắt như dao phay đầu và mũi khoan. Hoạt động ở tốc độ từ 20-30 m/giây, với tốc độ loại bỏ vật liệu khoảng 1 in³ sau mỗi 20-30 giây, quy trình này rất cần thiết để tân trang và mài sắc các dụng cụ được sử dụng trong nhiều hoạt động sản xuất khác nhau, đảm bảo hiệu suất tối ưu.
7. Mài theo phương pháp nạp liệu
Mài theo kiểu Creep-feed khác biệt với phương pháp mài thông thường ở chỗ cắt sâu vào vật liệu chỉ trong một lần, tương tự như phương pháp phay. Hoạt động ở tốc độ chậm hơn là 0,10 m/giây, quy trình này loại bỏ 1 in³ trong 25-30 giây. Phương pháp này lý tưởng để mài các vật liệu có độ bền cao như hợp kim hàng không vũ trụ, cho phép cắt sâu chỉ trong một lần, giúp giảm đáng kể thời gian sản xuất.
9. Mài Jig
Được biết đến với độ chính xác cao, quá trình mài khuôn được sử dụng để hoàn thiện khuôn, khuôn dập và đồ gá. Hoạt động ở tốc độ cao từ 45.000 đến 60.000 vòng/phút, quá trình này loại bỏ 1 in³ sau mỗi 30-40 giây. Quá trình này rất quan trọng đối với việc chế tạo khuôn và khuôn mẫu, nơi độ chính xác và độ hoàn thiện là yếu tố quan trọng để sản xuất các bộ phận phức tạp.
10. Mài chìm
Một loại phụ của mài trụ, mài chìm liên quan đến việc bánh mài chìm theo hướng xuyên tâm vào phôi. Nó thường hoạt động ở tốc độ 6.500 fpm (33 m/giây), loại bỏ 1 in³ sau mỗi 20 giây. Phương pháp này phù hợp để sản xuất vòng bi, bộ phận ô tô và con lăn trụ, nơi cần độ chính xác cao và bề mặt hoàn thiện tuyệt vời.
11. Mài định hình
Mài biên dạng chuyên tạo ra các hình dạng và đường viền phức tạp trên các bộ phận có hình dạng phức tạp. Hoạt động ở tốc độ từ 20-25 m/giây, quy trình này loại bỏ vật liệu ở mức 1 in³ sau mỗi 30 giây. Nó rất cần thiết trong chế tạo dụng cụ và khuôn mẫu, nơi các bộ phận yêu cầu các biên dạng cụ thể và hình dạng phức tạp.
12. Mài hình dạng
Mài hình dạng sử dụng các bánh xe có hình dạng đặc biệt để mài các bộ phận thành các hình dạng và cấu hình tùy chỉnh. Hoạt động ở tốc độ từ 18-23 m/giây, nó loại bỏ 1 in³ sau mỗi 30-40 giây. Quy trình này phù hợp để sản xuất các bộ phận có hình dạng độc đáo, chẳng hạn như cánh tua bin và bánh răng, nơi cần có đường viền cụ thể.
13. Gia công siêu mài mòn
Gia công siêu mài mòn sử dụng bánh xe làm từ kim cương hoặc CBN (nitride bo lập phương), mang lại độ cứng và khả năng cắt vượt trội. Hoạt động ở tốc độ vượt quá 6.500 fpm (33 m/giây), nó loại bỏ 1 in³ sau mỗi 10-15 giây. Kỹ thuật này lý tưởng để mài các vật liệu cứng như gốm sứ, cacbua và thép cứng.
Kỹ thuật trong gia công mài
Các loại mài đề cập đến các máy móc và thiết lập khác nhau được thiết kế để thực hiện các nhiệm vụ cụ thể, chẳng hạn như mài bề mặt hoặc mài hình trụ. Ngược lại, các kỹ thuật mài đề cập đến các phương pháp khác nhau được áp dụng trong quá trình này, được lựa chọn theo các đặc tính vật liệu, độ hoàn thiện bề mặt mong muốn và các yêu cầu về độ chính xác. Bây giờ, chúng ta hãy khám phá một số kỹ thuật mài chính và cách chúng khác nhau về mặt ứng dụng, vật liệu và kết quả.
1. Mài ướt
Mài ướt thường là phương pháp được ưa chuộng do khả năng giảm tỏa nhiệt trong quá trình mài. Bằng cách đưa chất làm mát hoặc chất bôi trơn vào quy trình, phương pháp này giúp giảm thiểu hư hỏng do nhiệt đối với phôi, đặc biệt có lợi cho các vật liệu nhạy nhiệt. Ngoài ra, chất làm mát giúp rửa trôi các mảnh vụn, giữ cho bánh mài sạch và hiệu quả. Phương pháp này đặc biệt hữu ích khi ưu tiên đạt được độ hoàn thiện tốt.
2. Mài khô
Ngược lại, mài khô thực hiện quá trình mài mà không cần chất làm mát hoặc chất bôi trơn. Kỹ thuật này thường được sử dụng khi việc tạo nhiệt không phải là mối quan tâm đáng kể hoặc khi làm việc với các vật liệu có thể phản ứng với chất lỏng. Tuy nhiên, mài khô có thể dẫn đến tăng độ mài mòn trên bánh mài, nhưng nó có lợi cho các vật liệu có thể bị oxy hóa hoặc phản ứng với chất lỏng, khiến nó trở thành lựa chọn lý tưởng trong một số tình huống nhất định.
3. Mài tốc độ cao
Mài tốc độ cao hoạt động với bánh mài quay với tốc độ cao hơn nhiều so với các phương pháp truyền thống. Điều này cho phép loại bỏ vật liệu nhanh hơn trong khi vẫn đạt được độ chính xác cao và độ hoàn thiện tốt. Tuy nhiên, nó đòi hỏi thiết bị chuyên dụng có thể xử lý tốc độ cao mà không gây rung động. Phương pháp này đặc biệt hiệu quả trong các ứng dụng chính xác, trong đó cả tốc độ và độ hoàn thiện đều quan trọng.
4. Mài siêu chính xác
Mài siêu chính xác đạt được độ hoàn thiện cực kỳ mịn và kích thước chính xác, thường ở mức nanomet. Các máy chuyên dụng với khả năng kiểm soát dung sai nghiêm ngặt, cùng với điều chỉnh nhiệt độ và độ rung, giúp đạt được độ chính xác cao như vậy. Ngoài ra, quy trình này đóng vai trò quan trọng trong các ngành công nghiệp mà độ chính xác tối đa là rất quan trọng, chẳng hạn như các ứng dụng bán dẫn và hàng không vũ trụ.
5. Mài thô
Mài thô nhằm mục đích loại bỏ nhanh chóng một lượng lớn vật liệu. Mặc dù độ chính xác là yếu tố thứ yếu so với hiệu quả loại bỏ vật liệu, phương pháp này đóng vai trò là tiền thân của các kỹ thuật mài mịn hơn. Phương pháp này thường được thực hiện sau các kỹ thuật chính xác hơn để tinh chỉnh lớp hoàn thiện.
6. Mài Blanchard
Mài Blanchard, hay mài bề mặt quay, có hiệu quả cao trong việc loại bỏ vật liệu nhanh chóng. Nó sử dụng trục chính thẳng đứng và bàn từ quay, làm cho nó hoàn hảo cho các phôi lớn hoặc những phôi cần loại bỏ vật liệu đáng kể. Phương pháp này thường phù hợp để mài bề mặt các bộ phận kim loại lớn hơn trong các ngành công nghiệp như sản xuất và hàng không vũ trụ.
6. Mài điện hóa (ECG)
Mài điện hóa kết hợp phương pháp mài truyền thống với gia công điện hóa. Phương pháp này sử dụng bánh mài quay và chất lỏng điện phân để loại bỏ vật liệu thông qua quá trình hòa tan anot. Kỹ thuật này đặc biệt hiệu quả đối với vật liệu cứng và tạo ra nhiệt tối thiểu, lý tưởng cho các phôi có thành mỏng. Các ngành công nghiệp như sản xuất thiết bị y tế và hàng không vũ trụ thường sử dụng phương pháp này.
7. Mài vỏ
Mài bóc sử dụng một bánh mài hẹp theo một quỹ đạo được lập trình, giống như quay. Do đó, nó cho phép mài chính xác các cấu hình phức tạp, làm cho nó trở nên lý tưởng cho các bộ phận đòi hỏi độ chính xác cao. Phương pháp này thường được áp dụng trong các ngành công nghiệp như sản xuất dụng cụ và khuôn, đặc biệt là đối với các tính năng nhỏ, chi tiết tinh xảo.
8. Mài rung
Mài rung liên quan đến việc đặt cả phôi và vật liệu mài vào một thùng chứa rung, khiến vật liệu mài cọ xát vào phôi và tạo ra bề mặt được đánh bóng. Kỹ thuật này thường được sử dụng để loại bỏ gờ và đánh bóng, thay vì để định hình phôi. Kỹ thuật này rất hiệu quả để hoàn thiện các bộ phận nhỏ cần bề mặt nhẵn.
9. Mài đông lạnh
Mài lạnh liên quan đến việc làm lạnh vật liệu xuống nhiệt độ cực thấp bằng chất lỏng lạnh như nitơ lỏng. Bằng cách giảm độ giòn, kỹ thuật này giúp mài các vật liệu nhạy nhiệt và cứng dễ dàng hơn. Nó đặc biệt hiệu quả để mài nhựa, cao su và kim loại trở nên giòn ở nhiệt độ thấp. Do đó, quy trình này tăng cường cả hiệu quả mài và tính chất vật liệu.
Vật liệu có sẵn cho quá trình mài chính xác
Mài chính xác hoạt động trên nhiều loại vật liệu, bao gồm kim loại (thép, nhôm, titan), gốm sứ, nhựa và vật liệu composite.
- Kim loại
Các kim loại như thép, thép không gỉ và nhôm thường được mài để chế tạo các bộ phận chính xác, chẳng hạn như bánh răng và trục. Thép lý tưởng cho độ bền, trong khi nhôm dễ mài hơn cho các bộ phận nhẹ. Mài đảm bảo độ hoàn thiện tốt và dung sai chặt chẽ cho các bộ phận hiệu suất cao.
- Đồ gốm
Gốm sứ, bao gồm sứ và silicon carbide, cứng và giòn, đòi hỏi các kỹ thuật chuyên biệt. Chúng phù hợp cho các ứng dụng trong hàng không vũ trụ và điện tử, nơi mà khả năng chịu nhiệt độ cao và độ chính xác là điều cần thiết.
- Nhựa
Nhựa như PVC và nylon mềm hơn kim loại, khiến chúng dễ mài hơn. Chúng thường được đánh bóng hoặc loại bỏ gờ cho các sản phẩm tiêu dùng và thiết bị y tế. Mài ướt được sử dụng để ngăn ngừa sự phân hủy nhiệt.
- Hợp chất
Vật liệu tổng hợp như sợi carbon bền và nhẹ nhưng khó mài do cấu trúc dạng sợi. Các kỹ thuật mài chuyên dụng là cần thiết cho các bộ phận hiệu suất cao được sử dụng trong ngành hàng không vũ trụ và ô tô.
- Cao su
Vật liệu cao su được mài để định hình và hoàn thiện các bộ phận như phớt và gioăng. Quá trình này được sử dụng để làm mịn bề mặt và loại bỏ các khuyết điểm, đặc biệt là trong các ứng dụng ô tô và sản xuất.
- Gỗ
Gỗ thích hợp để làm mịn bề mặt và tạo ra các hình dạng phức tạp, thường được sử dụng trong đồ nội thất và tủ. Mài chính xác đảm bảo độ hoàn thiện tốt cho các sản phẩm gỗ cao cấp.
- Thủy tinh
Kính rất thích hợp để định hình, làm mịn và đánh bóng bề mặt cho các thành phần quang học và đồ trang trí. Cần có các kỹ thuật chuyên biệt để ngăn ngừa nứt, đặc biệt là đối với thấu kính chính xác và đồ thủy tinh.
- Cục đá
Vật liệu đá như đá granit và đá cẩm thạch được mài để cắt, tạo hình và hoàn thiện, được sử dụng trong xây dựng, mặt bàn và tượng đài. Các công cụ kim cương rất cần thiết để tạo ra bề mặt nhẵn, đều.
- Chất bán dẫn
Chất bán dẫn như silicon thích hợp để định hình các tấm wafer được sử dụng trong thiết bị điện tử. Mài chính xác đảm bảo độ hoàn thiện cực mịn cho các thành phần trong các ứng dụng công nghệ cao như vi mạch và cảm biến.
- Cacbua
Carbide, đặc biệt là carbide vonfram, cực kỳ cứng và được sử dụng trong chế tạo công cụ và hoạt động cắt. Mài làm sắc các công cụ cho các ứng dụng chịu ứng suất cao, chẳng hạn như khoan hoặc gia công vật liệu cứng.
- Hợp kim cứng
Hợp kim cứng, như hợp kim gốc coban và niken, được dùng để chế tạo các bộ phận hàng không vũ trụ và y tế cần chịu được điều kiện khắc nghiệt. Quá trình mài giúp tinh chỉnh bề mặt và cải thiện độ chính xác về kích thước.
Ưu và nhược điểm của gia công mài chính xác
Mài chính xác có hiệu quả cao đối với các ứng dụng đòi hỏi dung sai chặt chẽ, độ hoàn thiện bề mặt cao và hình học phức tạp. Tuy nhiên, phương pháp này có chi phí cao hơn và tốc độ sản xuất chậm hơn so với các phương pháp khác và đòi hỏi phải quản lý cẩn thận tình trạng hao mòn dụng cụ và tỏa nhiệt.
- Ưu điểm:
- Đạt được độ dung sai cực kỳ chặt chẽ và bề mặt hoàn thiện mịn.
- Có thể mài nhiều loại vật liệu, bao gồm kim loại, gốm sứ và vật liệu tổng hợp.
- Tạo ra bề mặt nhẵn, bóng, giảm ma sát và tăng cường hiệu suất.
- Loại bỏ tối thiểu vật liệu, đảm bảo sản xuất tiết kiệm chi phí.
- Có khả năng tạo ra các hình dạng phức tạp và hình học chi tiết phức tạp với độ chính xác cao.
- Nhược điểm:
- Máy móc và công cụ chuyên dụng làm tăng chi phí đầu tư ban đầu.
- Nói chung chậm hơn so với các phương pháp gia công khác.
- Đá mài mòn nhanh, đòi hỏi phải thay thế và bảo dưỡng thường xuyên.
- Tạo ra nhiệt, có thể gây ra thiệt hại do nhiệt nếu không được kiểm soát.
- Chậm hơn khi loại bỏ khối lượng vật liệu lớn.
- Yêu cầu người vận hành có tay nghề cao để tránh sai sót và duy trì kết quả chất lượng.
Ứng dụng của mài chính xác
Mài chính xác đóng vai trò quan trọng trong nhiều ngành công nghiệp khác nhau, mang lại độ chính xác cao và độ hoàn thiện vượt trội cho các bộ phận đòi hỏi dung sai chặt chẽ. Dưới đây là một số ứng dụng phổ biến mà kỹ thuật này được sử dụng rộng rãi:
- Ngành hàng không vũ trụ: Công nghệ mài chính xác giúp sản xuất các bộ phận quan trọng như cánh tua-bin, bánh đáp máy bay và các bộ phận hiệu suất cao khác.
- Sản xuất ô tô: Đóng vai trò quan trọng trong việc sản xuất các bộ phận động cơ, chẳng hạn như trục khuỷu và trục cam, đòi hỏi dung sai chặt chẽ.
- Thiết bị y tế: Quá trình mài chính xác đảm bảo sản xuất ra các dụng cụ y tế và cấy ghép chất lượng cao, chẳng hạn như dụng cụ phẫu thuật và răng giả.
- Chế tạo dụng cụ và khuôn mẫu: Đóng vai trò quan trọng trong việc tạo khuôn mẫu, khuôn dập và đột cho ngành công nghiệp ô tô, điện tử và đóng gói.
- Điện tử: Quá trình mài chính xác định hình các bộ phận như tấm bán dẫn và đầu nối điện tử, đảm bảo kích thước chính xác và bề mặt nhẵn mịn.
- Máy móc công nghiệp: Được sử dụng để chế tạo bánh răng chính xác, vòng bi và các bộ phận khác đòi hỏi độ chính xác cao để hoạt động trơn tru.
- Mẹo mài các chi tiết chất lượng cao
Một số mẹo thiết yếu để tối ưu hóa quá trình Mài
- Chọn đá mài phù hợp: Chọn vật liệu mài mòn, kích thước hạt và loại liên kết phù hợp dựa trên vật liệu phôi và độ hoàn thiện mong muốn.
- Bảo dưỡng đá mài đúng cách: Bảo dưỡng đá mài thường xuyên để duy trì hình dạng, tránh tắc nghẽn và đảm bảo hiệu suất đồng đều.
- Kiểm soát tốc độ phôi: Duy trì tốc độ phù hợp cho cả phôi và đá mài để tránh quá nhiệt và đảm bảo cắt mịn.
- Sử dụng chất làm mát: Sử dụng chất làm mát trong quá trình mài để giảm sự tích tụ nhiệt, giảm thiểu hư hỏng do nhiệt và kéo dài tuổi thọ của bánh xe.
- Duy trì tốc độ nạp liệu tối ưu: Điều chỉnh tốc độ nạp liệu để cân bằng giữa việc loại bỏ vật liệu với bề mặt hoàn thiện, ngăn ngừa mài mòn quá mức cho bánh xe.
- Kiểm tra độ thẳng hàng của phôi: Đảm bảo độ thẳng hàng của phôi để tránh mài không đều và đạt được dung sai chính xác.
- Theo dõi cài đặt máy: Kiểm tra thường xuyên các thông số của máy như tốc độ trục chính, độ sâu cắt và áp suất để đảm bảo điều kiện mài tối ưu.
- Tránh quá nhiệt: Cần chú ý kiểm soát nhiệt độ vì nhiệt độ quá cao có thể ảnh hưởng đến tính chất vật liệu và gây nứt bề mặt.
- Ngăn ngừa rung động: Đảm bảo máy hoạt động ổn định bằng cách giảm thiểu rung động, có thể dẫn đến bề mặt gia công kém và độ chính xác kém.
- Vệ sinh khu vực làm việc: Giữ máy mài và khu vực làm việc sạch sẽ để tránh các chất gây ô nhiễm có thể ảnh hưởng đến quá trình mài.
Gia công mài là một quá trình quan trọng trong sản xuất cơ khí, giúp tạo ra các sản phẩm có chất lượng cao. Để đạt được kết quả tốt nhất, cần lựa chọn phương pháp mài, máy mài và vật liệu mài phù hợp.
