Tại sao bản vẽ kỹ thuật lại quan trọng?
Bản vẽ kỹ thuật của bạn luôn bao gồm các yếu tố sau:
- Chủ đề (bên trong hoặc bên ngoài)
- Tính năng vượt quá tiêu chuẩn dung sai
- Bề mặt riêng biệt với lớp hoàn thiện cụ thể
Tất cả các yêu cầu này đều khó chuyển trong tệp CAD 3D. Ngay cả khi thiết kế CNC của bạn không liên quan đến yếu tố trên, thì việc đính kèm tệp CAD 3D với bản vẽ kỹ thuật sau khi đặt hàng CNC vẫn là một cách làm tuyệt vời. Tệp CAD 3D được áp dụng cho lập trình máy CNC và bản vẽ kỹ thuật được áp dụng để tham khảo quy trình gia công. Hầu hết các nhà cung cấp dịch vụ CNC thích bản vẽ kỹ thuật hơn tệp CAD 3D vì những lý do như:
- Chúng được đào tạo để diễn giải hình dạng các bộ phận từ bản vẽ 2D.
- Có thể dễ dàng xác định kích thước chính, chức năng và các đặc điểm quan trọng của các bộ phận từ bản vẽ 2D.
- Việc đánh giá chi phí sản xuất linh kiện trở nên dễ dàng hơn.
Có nhiều tiêu chuẩn và thông lệ khác nhau cho bản vẽ kỹ thuật, trọng tâm chính là truyền đạt rõ ràng về các yêu cầu kỹ thuật. Như trong bài viết này, tất cả các bản vẽ mẫu của chúng tôi đều được khuyến nghị không bắt buộc. Bạn có thể chú thích tính năng quan trọng nhất của mình để đo trong bản vẽ kỹ thuật.
Giải thích chi tiết về bản vẽ kỹ thuật
Một bản vẽ kỹ thuật điển hình bao gồm các phần sau:
- Khối tiêu đề
- Góc nhìn đẳng cự hoặc góc nhìn hình ảnh
- Góc nhìn phần chính trực diện
- Xem phần hoặc chi tiết
- Ghi chú của nhà sản xuất
1 - Khối tiêu đề
Khối tiêu đề chứa thông tin cơ bản về bộ phận, bao gồm tên bộ phận, vật liệu, yêu cầu về hoàn thiện và màu sắc, tên nhà thiết kế và công ty. Tất cả những thông tin này sẽ thông báo cho nhà sản xuất về chức năng của bộ phận. Các thông tin kỹ thuật khác, chẳng hạn như tỷ lệ bản vẽ, kích thước và tiêu chuẩn dung sai. Phép chiếu góc là một yếu tố khác trong khối tiêu đề, xác định cách xem và sắp xếp trong bản vẽ. Các bản vẽ phác thảo thông thường sử dụng tiêu chuẩn ASME về phép chiếu góc thứ 3 và tiêu chuẩn ISO/DIN về phép chiếu góc thứ nhất .

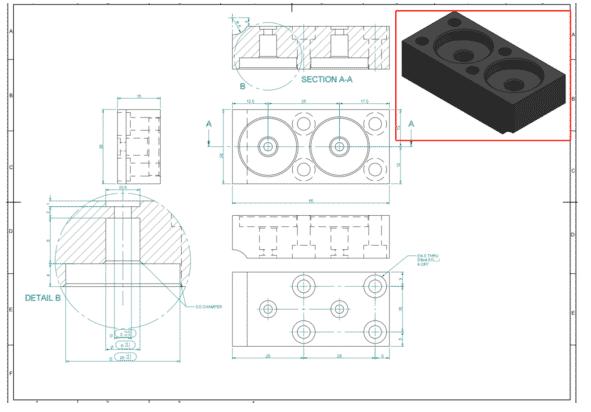

2 - Chế độ xem đẳng cự hoặc hình ảnh
Chúng tôi khuyên bạn nên thêm một hoặc nhiều chế độ xem hình ảnh 3D vào bản vẽ của mình để giúp bản vẽ dễ hiểu hơn.
Góc nhìn đẳng cự kết hợp ảo giác về chiều sâu với hình ảnh trình bày không bị biến dạng, các đường thẳng đứng vẫn giữ nguyên và các đường ngang ở góc 30°.

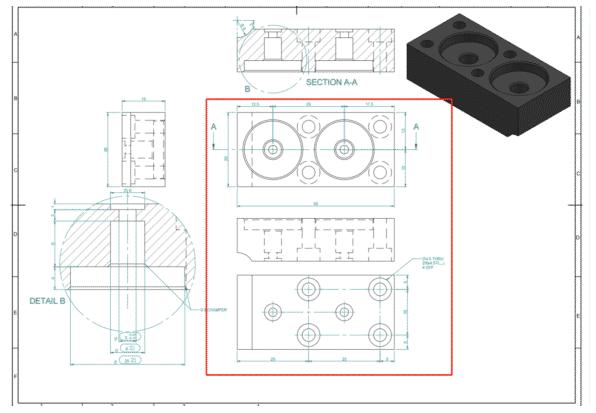

3 - Góc nhìn trực diện
Hầu hết thông tin hình học được truyền tải trong các chế độ xem trực giao chính. Các mô tả 2 chiều này của vật thể 3D thể hiện hình dạng chính xác của các bộ phận từ một mặt tại một thời điểm. Tất cả các cạnh của bộ phận được vẽ theo cách này để làm rõ việc truyền đạt các kích thước và đặc điểm. Đối với hầu hết các bộ phận, hai hoặc ba chế độ xem trực giao có thể mô tả chính xác toàn bộ hình học.
4 - Xem phần
Các dạng xem mặt cắt được áp dụng để trình bày các chi tiết bên trong của các bộ phận, các đường cắt trong dạng xem trực giao chính hiển thị diện tích mặt cắt ngang của các bộ phận và mẫu đường chéo trong dạng xem mặt cắt biểu thị các vùng loại bỏ vật liệu. Có nhiều dạng xem mặt cắt với hai chữ cái liên kết mỗi đường cắt trong mỗi dạng xem mặt cắt, chẳng hạn như AA, BB. Các mũi tên đường cắt biểu thị hướng nhìn của bạn. Mặc dù các đặc điểm bên trong ẩn có thể được biểu diễn bằng các đường đứt nét trong dạng xem trực giao, nhưng các dạng xem mặt cắt sẽ làm cho chúng rõ ràng hơn.

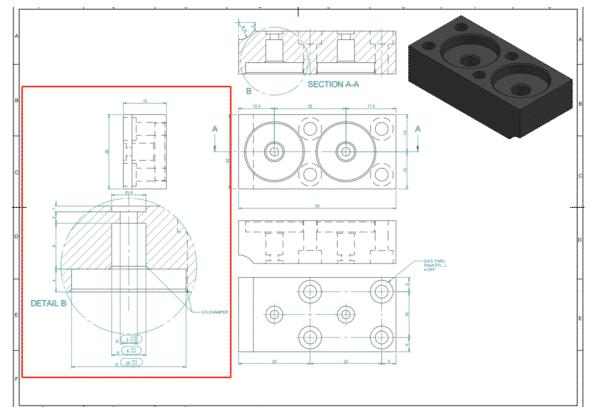

5 - Xem chi tiết
Các chế độ xem chi tiết được áp dụng để làm nổi bật các khu vực kích thước phức tạp hoặc khó trong các chế độ xem chính tả. Chúng thường được đặt lệch để tránh nhầm lẫn và được chú thích bằng các liên kết chữ cái đơn chế độ xem chi tiết với bản vẽ chính như A, B, v.v. Các chế độ xem chi tiết có thể được đặt ở bất kỳ đâu trên bản vẽ với tỷ lệ khác nhau để làm rõ giao tiếp.
6 - Ghi chú cho nhà sản xuất
Ghi chú của nhà sản xuất có thể truyền tải thông tin bổ sung, không có trong bản vẽ kỹ thuật. Chẳng hạn như: hướng dẫn về các cạnh sắc bị gãy hoặc bị mòn, yêu cầu hoàn thiện bề mặt cụ thể. Đôi khi biểu tượng được sử dụng thay cho văn bản.
Bản vẽ kỹ thuật trong 7 bước
Sau khi bạn lập bản vẽ kỹ thuật, dưới đây là tóm tắt các bước sau:
- Xác định các góc nhìn quan trọng nhất và đặt các hình chiếu thích hợp vào giữa bản vẽ, chừa khoảng trống để thêm kích thước.
- Đối với các tính năng bên trong hoặc khu vực phức tạp và khó đo kích thước, hãy thêm chế độ xem mặt cắt hoặc chế độ xem chi tiết cho phù hợp.
- Thêm đường xây dựng vào tất cả các chế độ xem, bao gồm đường tâm, dấu tâm, mẫu dấu tâm.
- Thêm kích thước vào bản vẽ, bắt đầu từ kích thước quan trọng nhất.
- Chỉ định vị trí, kích thước và độ dài của tất cả các luồng.
- Thêm độ dung sai cho các tính năng có độ chính xác cao hơn tiêu chuẩn.
- Điền vào khung tiêu đề, đảm bảo tất cả thông tin có liên quan và vượt quá yêu cầu tiêu chuẩn trong ghi chú.
Khi hoàn thành bản vẽ, hãy xuất tệp PDF và đính kèm vào đơn hàng của bạn. Bất kể cấu trúc cơ bản của bản vẽ kỹ thuật này, chúng ta cũng cần phải xác định kích thước, chú thích và dung sai.
Kích thước, dung sai và chú thích

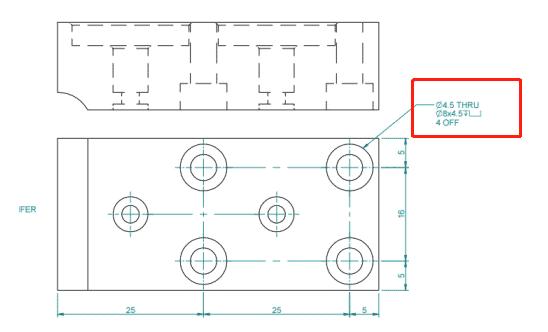

- Kích thước quan trọng
Khi thiết kế chi tiết của bạn được đi kèm với tệp CAD 3D, kích thước trên bản vẽ kỹ thuật phải rất quan trọng để nhà sản xuất kiểm tra. Đặc biệt đối với các tính năng quan trọng, để tránh sai sót trong quá trình sản xuất.
Mẹo hiển thị kích thước quan trọng:
- Đặt kích thước tổng thể của các bộ phận.
- Thêm các kích thước quan trọng cho mục đích chức năng.
- Thêm kích thước cho các tính năng khác, bắt đầu từ cùng một đường cơ sở.
- Kích thước phải được ghi ở dạng xem có mô tả rõ ràng nhất.
- Đối với các tính năng lặp lại, chỉ thêm một tính năng và chỉ ra tổng số tính năng lặp lại trong chế độ xem hiện tại.

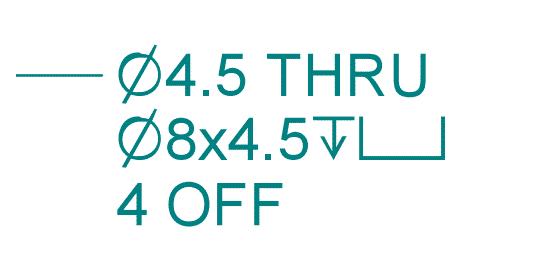

- Chú thích lỗ
Lỗ là đặc điểm chung trong gia công CNC và thường được gia công bằng các rãnh khoan có kích thước chuẩn. Các đặc điểm phụ, như lỗ khoét (⌴) và lỗ khoét chìm (⌵), chúng tôi khuyên bạn nên thêm chú thích thay vì các kích thước riêng lẻ. Trong ví dụ bên dưới, ký hiệu độ sâu (↧) được sử dụng để thay thế cho một kích thước bổ sung vào bản vẽ.
- Chủ đề
Khi các bộ phận của bạn chứa ren, các đặc điểm này phải được chỉ định rõ ràng trên bản vẽ kỹ thuật. Ren có thể được xác định bằng kích thước ren tiêu chuẩn như M4 thay vì kích thước đường kính. Chúng tôi khuyên bạn nên xác định ren thông qua chú thích, nó không chỉ giúp bản vẽ rõ ràng hơn mà còn có thể xác định chiều dài khác nhau của lỗ dẫn hướng và ren. Trong trường hợp này, trước tiên chúng ta nên xác định kích thước lỗ dẫn hướng từ các bảng tiêu chuẩn, sau đó là kích thước ren và dung sai.

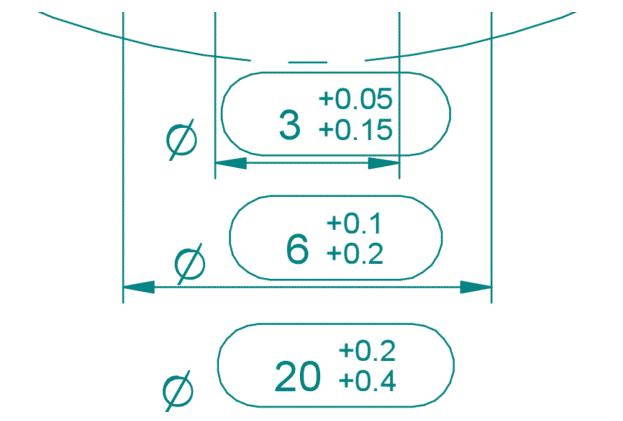

- Chỉ định dung sai
Dung sai xác định phạm vi giá trị chấp nhận được cho một số kích thước nhất định của các bộ phận, đặc biệt quan trọng đối với tính năng can thiệp vào các thành phần khác. Dung sai có các định dạng khác nhau và có thể được áp dụng cho bất kỳ kích thước nào, cả tuyến tính và góc trên bản vẽ. Dung sai đơn giản nhất là dung sai song phương, đối xứng quanh kích thước cơ sở là ±0,1 mm. Ngoài ra còn có dung sai đơn phương và dung sai can thiệp trong bảng kỹ thuật.
Dung sai chỉ được yêu cầu một lần vượt quá giá trị tiêu chuẩn, dung sai tiêu chuẩn gia công CNC của chúng tôi là ±0,125 mm hoặc ±0,005”.
Phần kết luận
Cho đến nay, có lẽ bạn đã hiểu về bản vẽ kỹ thuật và vai trò của chúng trong gia công CNC. Việc tính đến các khía cạnh trên của bản vẽ kỹ thuật chắc chắn giúp tạo ra các bộ phận chính xác một cách dễ dàng, cuối cùng tạo ra một sản phẩm sử dụng cuối hoàn hảo. Bất kỳ sự thiếu hiểu biết nào về bản vẽ kỹ thuật đều có thể gây ra sự chậm trễ và làm tăng tổng chi phí sản xuất. Để tránh điều này, chúng tôi luôn khuyên bạn nên tham khảo ý kiến của một nhà cung cấp dịch vụ gia công CNC có uy tín trên thị trường.
