Mặt cắt là gì? Phương pháp vẽ mặt cắt đúng
Trong gia công cơ khí, mặt cắt đóng vai trò quan trọng trong việc truyền đạt thông tin về hình dạng, kích thước và các chi tiết bên trong của sản phẩm cho người thực hiện.Khái niệm về mặt cắt

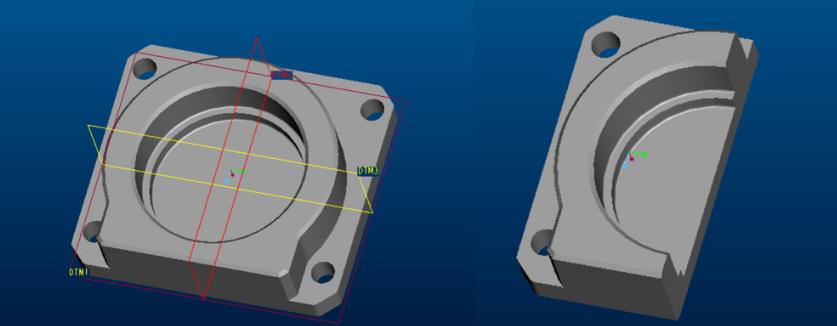

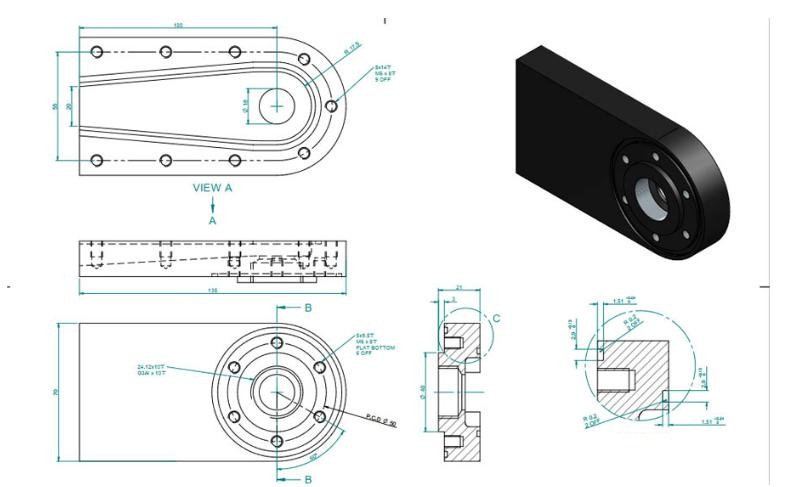

Giả sử cắt một bộ phận để lộ mặt phẳng cắt tiết diện, phần giữa người quan sát và mặt phẳng cắt tiết diện được loại bỏ, và hình ảnh thu được bằng cách chiếu phần còn lại lên mặt phẳng chiếu được gọi là hình chiếu tiết diện.
Theo tiêu chuẩn quốc gia, không được sử dụng đường chấm để thể hiện đường viền và đường cạnh của các bộ phận máy ở mức độ lớn. Các cấu trúc vô hình trên các bộ phận máy có thể trở nên rõ ràng trên hình chiếu tiết diện và được thể hiện bằng các đường nét liền, để chúng rõ ràng hơn.
Phương pháp vẽ hình cắt
- Xác định vị trí của mặt phẳng cắt tiết diện. Vị trí của mặt phẳng cắt thường phải đi qua trục hoặc mặt phẳng đối xứng của các cấu trúc bên trong chi tiết như lỗ và rãnh.
- Vẽ diện tích mặt cắt;
- Vẽ đường đồng mức có thể nhìn thấy phía sau mặt phẳng cắt.
- Ký hiệu cắt hoặc mặt cắt phải được vẽ trong các khu vực trên các mặt cắt và mặt cắt để chỉ ra vật liệu của bộ phận và các góc nhìn khác phải được vẽ.
+ Góc nhìn mặt cắt chỉ giả định rằng một góc nhìn được cắt mở, do đó góc nhìn mặt cắt của một góc nhìn không ảnh hưởng đến tính toàn vẹn của các góc nhìn khác. Các góc nhìn khác vẫn phải được vẽ hoàn chỉnh
- Chú thích của hình chiếu mặt cắtNói chung, tiêu đề của hình chiếu mặt cắt “× – ×” (× là chữ cái La tinh viết hoa hoặc chữ số Ả Rập, chẳng hạn như “AA”) sẽ được chỉ ra ở phía trên cùng của hình chiếu mặt cắt. Trên hình chiếu tương ứng, điểm bắt đầu, điểm kết thúc và điểm quay của vị trí cắt được chỉ ra bằng ký hiệu cắt (vẽ các đường dày và ngắn), hướng chiếu được chỉ ra bằng mũi tên và cùng một chữ cái, chẳng hạn như “A”, được chỉ ra. Ký hiệu cắt không giao với đường đồng mức ở mức độ lớn. Nếu hình chiếu mặt cắt được vẽ dựa trên mối quan hệ chiếu và không bị phân tách bởi các hình chiếu khác ở giữa, thì có thể bỏ qua mũi tênKhi mặt phẳng cắt mặt cắt đi qua mặt phẳng đối xứng hoặc mặt phẳng đối xứng cơ bản của chi tiết và hình chiếu mặt cắt được vẽ dựa trên mối quan hệ chiếu và không bị phân tách bởi các hình chiếu khác ở giữa, thì có thể bỏ qua chú thích. Ví dụ, trong hình chiếu bên trái trong Hình (a), chú thích bị bỏ qua trong hình chiếu mặt cắt đầy đủ. Cũng cần lưu ý rằng hướng nghiêng của các đường cắt của cùng một phần phải giống hệt nhau và khoảng cách phải bằng nhau. Nếu đường đồng mức chính trong chế độ xem là 45 ° hoặc gần 45 ° so với đường nằm ngang, thì đường cắt trong chế độ xem phải là 30 ° hoặc 60 ° so với đường nằm ngang.
- Chú thích kết hợp của ký hiệu mặt cắt, đường cắt và chữ cái được thể hiện trong hình. Đường cắt cũng có thể được bỏ qua, như thể hiện trong hình.
- Biểu diễn các khu vực trên các vết cắt và mặt cắt (GB/T 17453-1998)
- Ký hiệu vết cắt hoặc mặt cắt (còn gọi là nét gạch chéo) thay đổi tùy theo loại vật liệu được sử dụng.
- Nếu không cần biểu diễn loại vật liệu trong các khu vực trên các vết cắt và mặt cắt, có thể biểu diễn bằng nét gạch chéo chung. Nét gạch chéo phải được thực hiện bằng các đường liên tục hẹp và theo một góc thuận tiện (tốt nhất là 45 °) so với các đường viền chính hoặc các đường đối xứng của các vết cắt hoặc mặt cắt.
- Các khu vực riêng biệt của một vết cắt hoặc mặt cắt của cùng một bộ phận phải được gạch chéo theo cùng một cách (cùng hướng và khoảng cách)
- Khi các vết cắt hoặc mặt cắt của cùng một bộ phận song song được hiển thị cạnh nhau, nét gạch chéo phải giống hệt nhau (xem Hình (b)), nhưng có thể được bù trừ dọc theo đường chìm giữa các vết cắt hoặc mặt cắt để rõ ràng hơn
- Trong trường hợp diện tích lớn, nét gạch chéo có thể được giới hạn ở một vùng theo đường viền của khu vực
- Biểu diễn vật liệu cụ thể
Các cân nhắc dưới đây cần được lưu ý khi vẽ mặt cắt:
1) Nhìn chung, mặt phẳng cắt phải đi qua mặt phẳng đối xứng hoặc trục của chi tiết để tránh cấu trúc không hoàn chỉnh.
2) Vì mặt cắt là tưởng tượng, nên các góc nhìn khác phải được vẽ hoàn chỉnh sau khi đã thực hiện góc cắt.

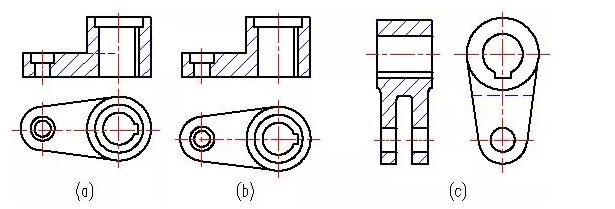

3) Để đồ họa rõ ràng hơn, các đường chấm không cần thiết phải được bỏ qua trong góc cắt. Ví dụ, đường chấm trong Hình (a) có thể được bỏ qua và vẽ như thể hiện trong Hình (b). Tuy nhiên, nếu việc vẽ đường chấm hữu ích cho việc diễn giải bản vẽ, thì cũng có thể vẽ như thể hiện trong Hình (c);
4) Hình dạng cấu trúc của lỗ cắt và rãnh phải được phân tích cẩn thận để tránh sai sót và thiếu sót .
Không bỏ qua bản chất trùng hợp chiếu của chế độ xem cạnh phẳng hoặc đường giao nhau. Không được phép chiếu nhiều hơn, nhiều hoặc ít hơn các đoạn thẳng và chế độ xem mặt cắt của các cấu trúc khác nhau.
