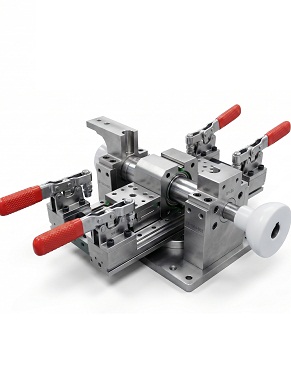

Gia công đồ gá - Jig

Đồ gá - Jig là gì?

Gia công đồ gá (Jig) là gì?

Cấu tạo của đồ gá Jig

Tùy vào mục đích và yêu cầu sử dụng mà thiết kế của đồ gá có thể khác nhau. Nhưng nhìn chung một đồ gá Jig sẽ được cấu tạo cơ bản gồm các bộ phận như sau:


• Bộ phận kẹp chặt sản phẩm
• Bộ phận định vị sản phẩm
• Bộ phận truyền lực sản phẩm
• Bộ phận cơ cấu quay và phân độ sản phẩm
• Khuôn đồ gá
• Phần thân và đế của đồ gá

Công nghệ và phương pháp gia công đồ gá

Để chế tạo ra một bộ đồ gá đạt tiêu chuẩn kỹ thuật khắt khe, nhà xưởng cần trang bị hệ thống máy móc gia công cơ khí chính xác đa dạng:

• Phay CNC: Gia công các bề mặt chuẩn, rãnh định vị, hốc chứa linh kiện và các mặt lắp ghép phức tạp với độ chính xác cao.
• Tiện CNC: Chế tạo các chi tiết dạng trục, chốt định vị tròn, bạc dẫn hướng, ống lót với dung sai đường kính khắt khe.
• Khoan, doa và taro: Tạo hệ thống lỗ lắp ghép ren, lỗ định vị chính xác cao trên thân đồ gá.
• Mài phẳng và mài tròn: Hoàn thiện các mặt chuẩn kỹ thuật, đảm bảo độ song song, độ vuông góc và độ nhám bề mặt hoàn hảo.
• Cắt laser, cắt dây EDM và gia công xung điện: Phù hợp để gia công các chi tiết tấm có biên dạng phức tạp hoặc các góc gộp nhỏ mà dao phay khó tiếp cận.
• Hàn và lắp ráp cơ khí: Chế tạo khung bệ, kết cấu hàn chịu lực lớn, đòi hỏi kỹ thuật kiểm soát biến dạng sau hàn nghiêm ngặt.

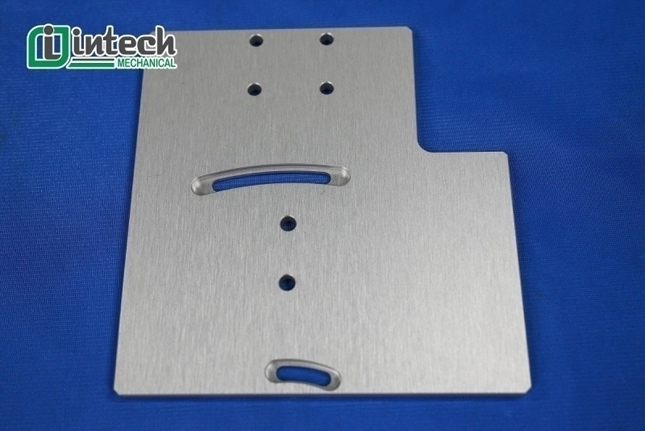

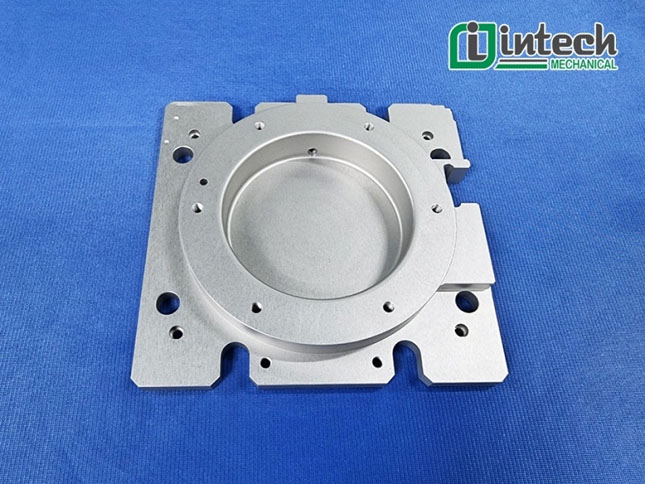

•  Nhiệt luyện và xử lý bề mặt: Tăng cường độ cứng bề mặt, chống mài mòn bằng các phương pháp tôi cao tần, mạ crom cứng, nhuộm đen hoặc sơn tĩnh điện.

Các loại đồ gá phổ biến hiện nay

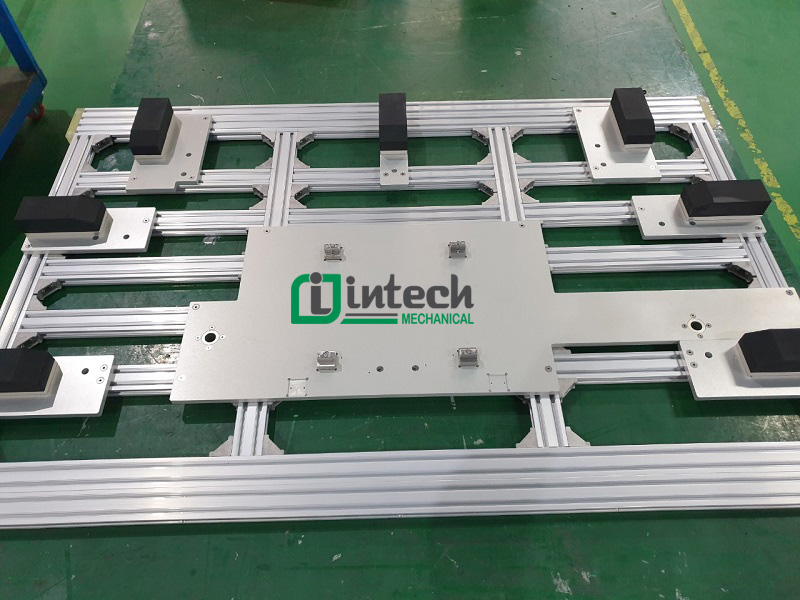

- Gia công đồ gá lắp ráp

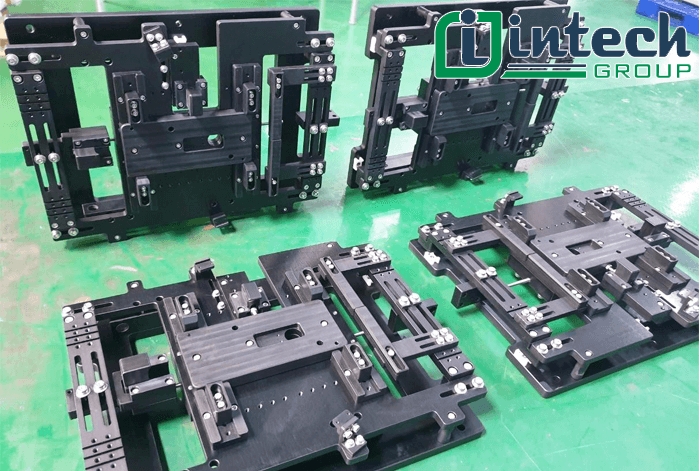

- Gia công đồ gá kiểm tra

- Gia công đồ gá hàn

- Gia công đồ gá gia công CNC

- Gia công đồ gá khoan, doa

- Gia công đồ gá ép, dập và lắp linh kiện

Ưu điểm sử dụng đồ gá - jig:

• Giúp đảm bảo chất lượng sản phẩm trong quá trình gia công, lắp ráp, kiểm tra
• Đồ gá chuẩn và đúng giúp các sản phẩm gia công có thông số chính xác hơn
• Định vị chi tiết, phôi, đồng thời giữ vững vị trí đó trong suốt quá trình gia công, giúp giảm thiểu tối đa sai số trong quá trình gia công
• Tăng hiệu quả gia công hàng loạt
• Thay đổi linh hoạt dựa theo sản phẩm và theo nhu cầu của khách hàng
• Đảm bảo độ cứng vững và các yêu cầu về lực kẹp, moment xoắn, phản lực sinh ra trong quá trình cắt gọt từ trục chính, bàn máy, đầu dao…

Ứng dụng của dịch vụ gia công đồ gá trong các ngành công nghiệp

• Ngành ô tô và xe máy: Đồ gá hàn thân vỏ ô tô, gá lắp ráp cụm động cơ, gá kiểm tra kích thước khung sườn.
• Ngành điện tử: Đồ gá lắp ráp bo mạch PCB, gá định vị linh kiện vi sên, đồ gá kiểm tra chức năng (FCT) và test điện tử.
• Ngành cơ khí chế tạo: Đồ gá phay, tiện, khoan, doa đa năng và các loại đồ gá chuyên dụng cho trung tâm gia công CNC.
• Ngành điện gia dụng: Đồ gá lắp ráp và kiểm tra linh kiện máy giặt, điều hòa, tủ lạnh, thiết bị gia dụng thông minh.
• Ngành thiết bị y tế: Đồ gá định vị, lắp ráp và kiểm tra các chi tiết cấy ghép, dụng cụ phẫu thuật đòi hỏi tiêu chuẩn vật liệu và độ chính xác cực cao.
• Dây chuyền tự động hóa: Đồ gá tích hợp tay robot, đồ gá cấp phôi tự động, đồ gá kiểm tra camera vision và hệ thống dây chuyền láp ráp thông minh.

Các tiêu chuẩn của một đồ gá Jig chuẩn là gì?

Sử dụng khuôn Jig chuẩn giúp nâng cao hiệu quả trong quá trình sản xuất. Sau đây là 4 tiêu chí cơ bản của một đồ gá Jig đạt tiêu chuẩn:

• Cố định sản phẩm tốt: định vị vị trí chính xác chi tiết so với dao cắt hoặc khoan; đảm bảo quá trình gia công được nhanh chóng, chính xác, giảm sai hỏng.
• Giữ chắc phôi: Đảm bảo các phôi không bị di chuyển hoặc xê dịch giúp đảm bảo chất lượng sản phẩm và an toàn cho người lao động.
• Tiết kiệm chi phí: Một đồ gá Jig có thể dùng cho nhiều loại vật liệu khác nhau và cố độ bền lâu dài, góp phần tiết kiệm chi phí
• Kết cấu đạt chuẩn tương ứng với công dụng, yêu cầu

Quy trình gia công đồ gá Jig chuyên nghiệp tại Cơ khí Intech

• Kiểm tra phôi so với bản thiết kế

• Kiểm tra thông tin thiết kế, mô hình thiết kế trên CAD

• Lập trình CAM

• Cài đặt vận hành máy phay CNC

• Làm nguội và xử lý bề mặt

• Kiểm tra sản phẩm

Trong quá trình gia công đồ gá cần lưu ý đảm bảo khả năng kẹp chặt cũng như định vị chính xác. Đồ gá cần được gia công chắc chắn, dễ dàng sử dụng và bảo trì, bảo dưỡng hoặc thay thế. Đồng thời cũng cần đảm bảo yếu tố về độ bền cũng như tính thẩm mỹ theo thời gian.


Dịch vụ gia công đồ gá (Jig) theo yêu cầu tại Hà Nội

Cơ khí Intech tự hào cung cấp giải pháp tổng thể về thiết kế và gia công đồ gá theo yêu cầu cho hàng nghìn nhà máy trên toàn quốc:

• Tiếp nhận gia công linh hoạt: Hỗ trợ tiếp nhận thông tin từ bản vẽ kỹ thuật chi tiết (CAD/PDF), mẫu sản phẩm thực tế, hình ảnh phác thảo hoặc bản mô tả công đoạn sản xuất cần cải tiến.
• Tư vấn thiết kế chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm trực tiếp khảo sát thực tế, tư vấn kết cấu cơ khí, lựa chọn vật liệu tối ưu và phương án vận hành thuận tiện nhất cho công nhân.
• Năng lực gia công cơ khí chính xác mạnh mẽ: Hệ thống nhà xưởng rộng lớn được trang bị đồng bộ máy phay CNC tốc độ cao, máy tiện CNC, máy mài chính xác và các trang thiết bị phụ trợ hiện đại.
• Kiểm tra chất lượng khắt khe: Quy trình KCS kiểm soát toàn diện bằng các dụng cụ đo lường đạt chuẩn, đảm bảo sản phẩm đồ gá khi bàn giao đạt độ chính xác tuyệt đối về dung sai và độ bền cơ học.
• Hỗ trợ kỹ thuật và dịch vụ hậu mãi chu đáo: Đồng hành cùng doanh nghiệp trong suốt quá trình chạy thử dây chuyền, bàn giao hồ sơ kỹ thuật đầy đủ và cam kết bảo hành uy tín.

Báo giá gia công đồ gá Jig theo yêu cầu

Chi phí gia công đồ gá (Jig) không có một bảng giá cố định mà thường dao động từ vài trăm nghìn đồng cho đến vài triệu hoặc hàng chục triệu đồng tùy thuộc vào mức độ phức tạp, vật liệu và số lượng đặt hàng. Nếu bạn muốn đảm bảo chất lượng và độ tin cậy của sản phẩm, bạn nên chọn các nhà cung cấp dịch vụ có uy tín và có kinh nghiệm trong lĩnh vực gia công đồ gá.

Ngoài ra, khi yêu cầu báo giá gia công đồ gá, bạn cũng nên đưa ra các yêu cầu về chất lượng sản phẩm, thời gian giao hàng, điều kiện thanh toán và các yêu cầu khác để đảm bảo rằng bạn sẽ nhận được sản phẩm chất lượng tốt và đáp ứng được nhu cầu của bạn.


Liên hệ tư vấn và nhận báo giá gia công đồ gá:

Quý khách hàng, nhà máy và bộ phận kỹ thuật có nhu cầu thiết kế, chế tạo đồ gá (Jig) xin vui lòng gửi bản vẽ 2D/3D hoặc thông tin chi tiết sản phẩm qua email/hotline của Intech để nhận tư vấn kỹ thuật trực tiếp và bản báo giá gia công đồ gá chi tiết, cạnh tranh nhất!

• Hotline: 0966 966 205 - 0988 365 586
• Email: cokhichinhxac@intech-group.vn
• Địa chỉ: Lô 6, Cụm Công Nghiệp Lai Xá, Phường Tây Tựu, Thành Phố Hà Nội
