CMM đảm bảo độ chính xác của chi tiết gia công CNC như thế nào?

Trong gia công CNC chính xác, đạt được dung sai chặt chẽ chỉ là một phần của thách thức. Việc xác minh rằng các dung sai đó được đáp ứng một cách nhất quán cũng quan trọng không kém.

Khác với các phương pháp kiểm tra thủ công, kiểm tra bằng máy đo tọa độ (CMM) cung cấp độ lặp lại cao, dữ liệu khách quan và khả năng đo các hình dạng phức tạp với độ chính xác vượt trội. Trong môi trường sản xuất hiện đại, đặc biệt là trong ngành hàng không vũ trụ, y tế và các ứng dụng công nghiệp hiệu suất cao, kiểm tra bằng máy CMM không phải là tùy chọn mà là thiết yếu.

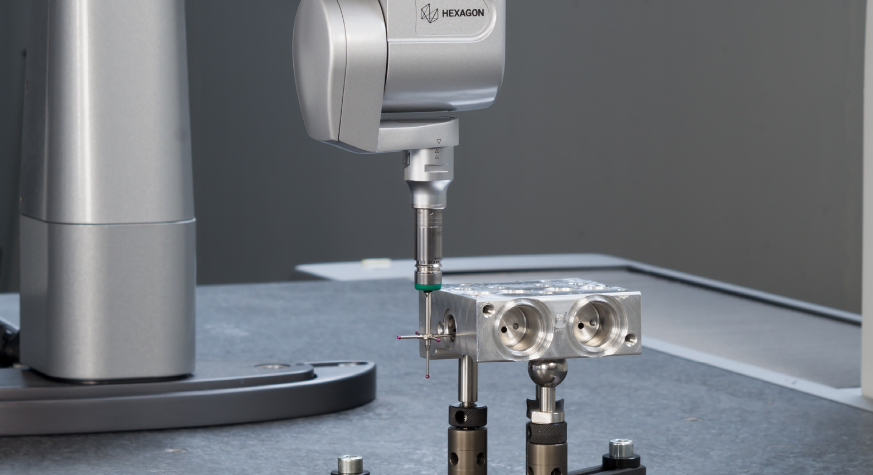

Máy đo tọa độ (CMM) được thiết kế để đo hình học vật lý của một chi tiết bằng cách thu thập dữ liệu tọa độ chính xác từ các bề mặt của nó. Sử dụng các đầu dò—loại chạm hoặc loại quét—máy thu thập thông tin kích thước và so sánh trực tiếp với mô hình CAD hoặc bản vẽ kỹ thuật.

Từ góc độ kiểm tra, giá trị của máy đo tọa độ (CMM) nằm ở khả năng loại bỏ sự đánh giá chủ quan. Các công cụ truyền thống như thước kẹp hoặc thước đo micromet phụ thuộc rất nhiều vào kỹ năng của người vận hành và bị hạn chế khi đo các chi tiết phức tạp. Tuy nhiên, máy đo tọa độ cung cấp dữ liệu đo lường kỹ thuật số có thể được phân tích, ghi lại và theo dõi.

Mức độ chính xác và nhất quán này rất quan trọng khi kiểm tra các bộ phận được gia công bằng máy CNC đòi hỏi dung sai ở mức micromet.



Một trong những trách nhiệm chính của người kiểm tra chất lượng là xác nhận rằng mọi kích thước quan trọng đều nằm trong dung sai quy định. Hệ thống CMM vượt trội trong lĩnh vực này bằng cách đo nhiều chi tiết trong một lần thiết lập duy nhất trong khi vẫn duy trì độ chính xác cao.

Thay vì kiểm tra từng kích thước riêng lẻ, các thanh tra viên có thể thực hiện một chương trình kiểm tra toàn diện để đánh giá:

Bằng cách so sánh trực tiếp dữ liệu đo được với mô hình CAD, máy đo tọa độ (CMM) nhanh chóng xác định các sai lệch và làm nổi bật các điều kiện nằm ngoài dung sai. Điều này cho phép đưa ra quyết định nhanh hơn và giảm nguy cơ các bộ phận bị lỗi đi vào giai đoạn sản xuất tiếp theo.


Gia công CNC hiện đại thường tạo ra các chi tiết có hình dạng phức tạp, khó hoặc không thể đo được bằng các dụng cụ thông thường. Các bề mặt tự do, biên dạng cong và các chi tiết đa trục đòi hỏi khả năng đo lường tiên tiến.

Các hệ thống CMM, đặc biệt là những hệ thống được trang bị đầu dò quét, có thể thu thập hàng nghìn điểm dữ liệu trên một bề mặt. Điều này cho phép người kiểm tra đánh giá không chỉ kích thước mà còn cả độ chính xác về hình dạng và đường viền.

Từ kinh nghiệm thực tế, khả năng này đặc biệt có giá trị trong các ngành công nghiệp mà độ bền bề mặt ảnh hưởng đến hiệu suất, chẳng hạn như bề mặt làm kín, các bộ phận khí động học hoặc cấy ghép y tế.


Tính nhất quán là một trong những thách thức lớn nhất trong kiểm soát chất lượng. Các phương pháp đo thủ công có thể gây ra sự sai lệch do sự khác biệt về kỹ thuật của người vận hành, áp suất đo hoặc cách diễn giải kết quả.

Kiểm tra bằng máy đo tọa độ (CMM) giúp giảm đáng kể các biến số này. Sau khi chương trình đo được tạo ra, nó có thể được thực hiện lặp đi lặp lại với sự sai lệch tối thiểu. Điều này đảm bảo kết quả kiểm tra luôn nhất quán giữa các lô hàng, ca làm việc và người vận hành.

Đối với sản xuất số lượng lớn, tính lặp lại này rất cần thiết để duy trì các tiêu chuẩn chất lượng ổn định.


Dữ liệu CMM không chỉ được sử dụng để đưa ra quyết định đạt/không đạt mà còn là một công cụ có giá trị để tối ưu hóa quy trình.

Bằng cách phân tích xu hướng đo lường, các thanh tra viên và kỹ sư có thể xác định các mô hình như mài mòn dụng cụ dần dần, sự lệch hướng của máy móc hoặc các hiệu ứng nhiệt. Ví dụ, nếu một kích thước liên tục có xu hướng tiến đến giới hạn dung sai trên, điều đó có thể cho thấy sự mài mòn dụng cụ hoặc sự sai lệch của đồ gá.

Cơ chế phản hồi này cho phép các nhà sản xuất điều chỉnh trước khi xảy ra lỗi, cải thiện tính ổn định tổng thể của quy trình và giảm tỷ lệ phế phẩm.

Từ góc độ kiểm soát chất lượng, việc kiểm tra bằng máy đo tọa độ (CMM) không chỉ đơn thuần là phát hiện lỗi mà còn là ngăn ngừa lỗi.


Trong các ngành công nghiệp được quản lý chặt chẽ, việc lập hồ sơ tài liệu cũng quan trọng không kém độ chính xác của phép đo. Hệ thống CMM tự động tạo ra các báo cáo kiểm tra chi tiết, bao gồm các giá trị đo, so sánh dung sai và phân tích đồ thị.

Các báo cáo này cung cấp khả năng truy xuất nguồn gốc đầy đủ, điều cần thiết cho các cuộc kiểm toán, xác minh của khách hàng và tuân thủ các tiêu chuẩn ngành. Đối với các linh kiện quan trọng, hồ sơ kiểm tra có thể được yêu cầu cho từng bộ phận hoặc lô hàng được sản xuất.

Việc có dữ liệu được ghi lại bằng kỹ thuật số đáng tin cậy đảm bảo tính minh bạch và xây dựng lòng tin với khách hàng.


Các hệ thống CMM hiện nay thường được tích hợp với phần mềm CAD/CAM và các nền tảng sản xuất kỹ thuật số. Các chương trình kiểm tra có thể được tạo trực tiếp từ các mô hình CAD, giúp giảm thời gian lập trình và giảm thiểu rủi ro sai sót.

Trong một số hệ thống tiên tiến, dữ liệu CMM được đưa trở lại quy trình gia công để cho phép sản xuất khép kín. Điều này cho phép tự động bù trừ các sai lệch, từ đó nâng cao hơn nữa độ chính xác gia công.

Sự tích hợp như vậy phản ánh tầm quan trọng ngày càng tăng của sản xuất dựa trên dữ liệu, nơi mà khâu kiểm tra và sản xuất có mối liên hệ chặt chẽ với nhau.


Từ góc nhìn của người kiểm định chất lượng, công nghệ CMM là một trong những công cụ đáng tin cậy nhất để đảm bảo độ chính xác của các chi tiết gia công CNC. Nó cung cấp dữ liệu đo lường chính xác, có thể lặp lại và truy xuất nguồn gốc, hỗ trợ cả việc đảm bảo chất lượng và cải tiến quy trình.

Khi dung sai gia công ngày càng chặt chẽ và hình dạng chi tiết trở nên phức tạp hơn, vai trò của việc kiểm tra bằng máy đo tọa độ (CMM) sẽ tiếp tục mở rộng. Đối với các nhà sản xuất hướng đến việc cung cấp các linh kiện chất lượng cao và ổn định, đầu tư vào khả năng kiểm tra tiên tiến không chỉ là một quyết định kỹ thuật mà còn là một lợi thế chiến lược.
