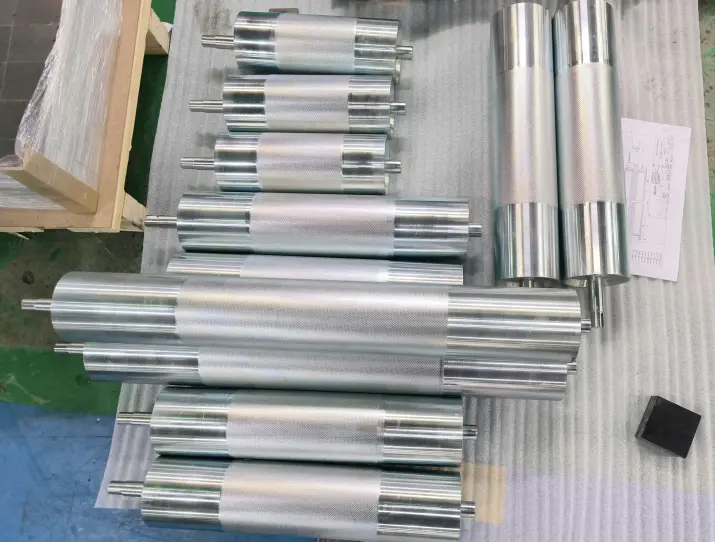

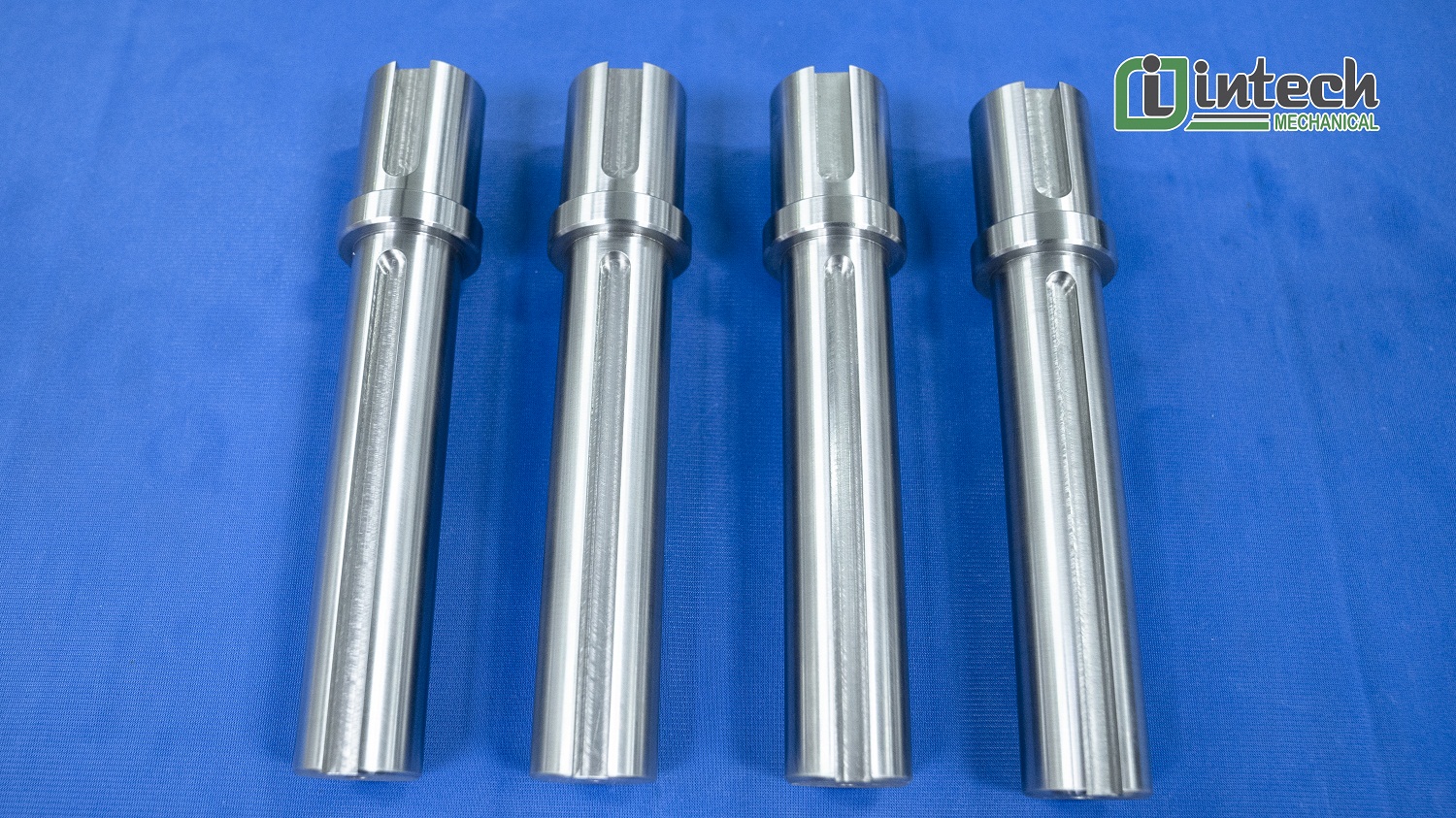

Tiện trục CNC theo bản vẽ

Trục cơ khí là chi tiết cốt lõi trong máy móc công nghiệp, chịu trách nhiệm truyền momen xoắn và định vị các bộ phận quay. Do hoạt động trong môi trường tải trọng và ma sát lớn, việc gia công tiện trục CNC theo bản vẽ là giải pháp tối ưu nhờ độ chính xác cao, tính đồng nhất và khả năng kiểm soát chất lượng nghiêm ngặt.


Tiện trục CNC là gì?

Tiện CNC (Computer Numerical Control) là công nghệ gia công cắt gọt kim loại tự động, trong đó phôi kim loại quay tròn quanh trục và dao cắt di chuyển theo các quỹ đạo được lập trình sẵn để tạo ra các bề mặt tròn xoay (mặt trụ, mặt côn, mặt đầu, rãnh, ren...).

Khi thực hiện tiện CNC theo bản vẽ, kỹ sư lập trình sẽ số hóa các thông số từ bản vẽ kỹ thuật (kích thước, dung sai, độ nhám bề mặt, bán kính bo góc...) thành mã lệnh (G-code/M-code) để điều khiển máy tiện. Quá trình này giúp kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi:

• Kích thước & Dung sai: Giới hạn sai lệch cho phép của đường kính và chiều dài.
• Độ nhám bề mặt (Ra, Rz): Mức độ nhẵn mịn của bề mặt chi tiết sau khi gia công.
• Vật liệu & Xử lý kỹ thuật: Lựa chọn đúng chủng loại kim loại và quy trình nhiệt luyện theo yêu cầu thiết kế.



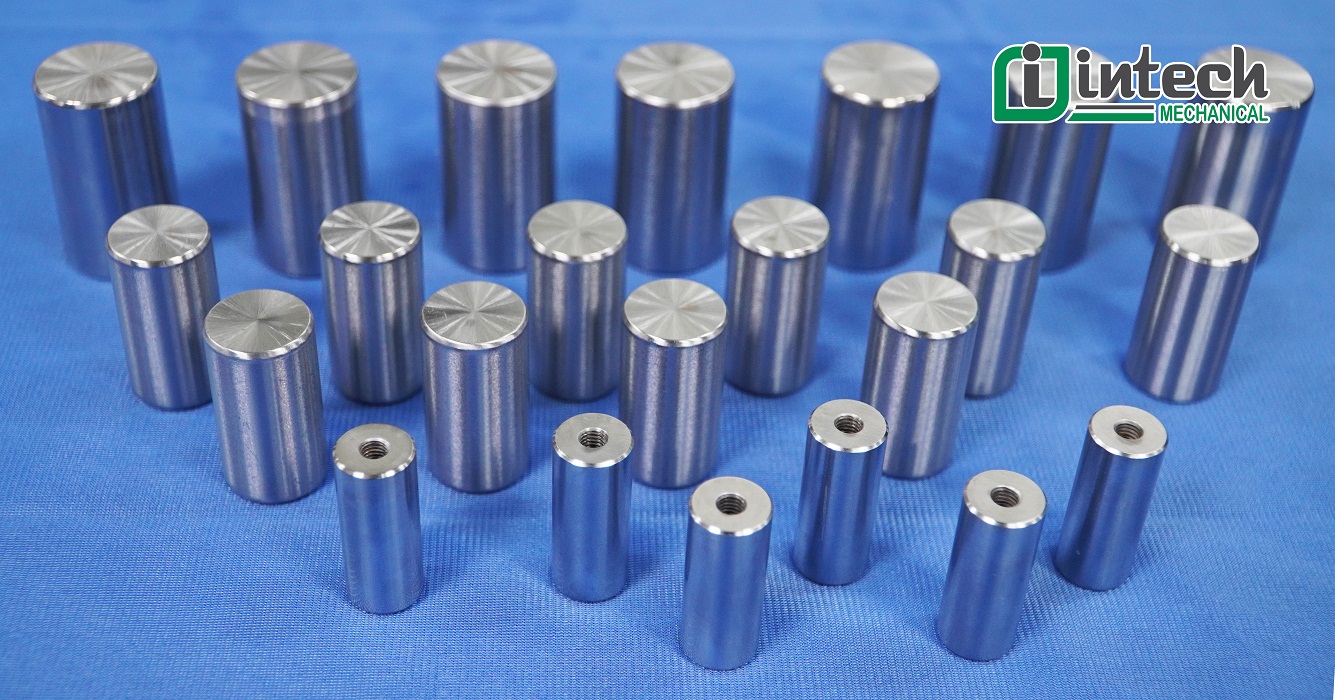

Đặc điểm của dịch vụ tiện trục theo bản vẽ

Khác với các sản phẩm thương mại hàng loạt bán sẵn trên thị trường, tiện trục theo yêu cầu mang những đặc trưng riêng:

• Linh hoạt nguồn vào: Nhận gia công dựa trên bản vẽ kỹ thuật 2D (DWG, PDF), mô hình 3D (STEP, IGES) hoặc sao chép từ mẫu chi tiết thực tế.
• Chủ động về vật liệu: Khách hàng có thể chỉ định chính xác mác thép, inox, nhôm hoặc đồng tùy theo điều kiện làm việc thực tế.
• Đa dạng quy cách: Đáp ứng linh hoạt từ các trục nhỏ đường kính vài milimet đến các trục siêu dài, trục cỡ lớn tùy thuộc vào băng dài và mâm cặp của thiết bị.
• Sản xuất đa dạng: Khả năng đáp ứng tốt cả nhu cầu gia công đơn chiếc, làm mẫu thử nghiệm lẫn sản xuất hàng loạt số lượng lớn.



Các loại trục CNC phổ biến gia công theo bản vẽ

Tùy thuộc vào chức năng hoạt động trong bộ máy, gia công trục CNC được chia thành nhiều chủng loại đa dạng:

1. Trục trơn và trục bậc

• Đặc điểm: Trục trơn có đường kính không đổi trên toàn bộ chiều dài; trục bậc gồm nhiều đoạn có đường kính khác nhau giảm dần hoặc tăng dần.
• Yêu cầu kỹ thuật: Cần kiểm soát nghiêm ngặt độ thẳng, đường kính từng bậc, chiều dài bậc, độ nhám bề mặt và đặc biệt là độ đồng tâm giữa các đoạn trục.
• Ứng dụng: Làm trục truyền động, trục chuyền trong hộp giảm tốc, hệ thống băng tải, máy công nghiệp.

2. Trục ren và trục có rãnh

• Đặc điểm: Bề mặt trục tích hợp các dạng ren (ren mét, ren Anh, ren vuông, ren thang...), rãnh thoát dao, rãnh lắp phe (retaining ring), rãnh then (keyslot)...
• Yêu cầu kỹ thuật: Chú trọng chính xác bước ren, góc ren, đường kính trung bình của ren và vị trí chính xác của rãnh theo bản vẽ.
• Ứng dụng: Trục vít me truyền động, trục gá, chi tiết liên kết định vị trong cơ cấu máy.

3. Trục lắp ổ bi, bạc lót

• Đặc điểm: Các cổ trục (bearing seat) nơi trực tiếp tiếp xúc và lắp ghép với vòng trong của ổ bi (vòng bi) hoặc bạc lót.
• Yêu cầu kỹ thuật: Yêu cầu dung sai lắp ghép cực kỳ khắt khe (thường theo tiêu chuẩn h6, js6, k6...), độ nhám bề mặt cao (Ra ≤ 0.8μm) và độ đồng trục hoàn hảo.
• Lưu ý: Đối với các cổ trục đòi hỏi độ cứng và độ chính xác cao, sau khi tiện tinh thường phải trải qua công đoạn nhiệt luyện và mài tròn ngoại (mài chính xác).

4. Trục nhỏ và trục có biên dạng phức tạp

• Đặc điểm: Trục có đường kính nhỏ, chiều dài lớn (dễ bị võng khi cắt) hoặc chứa các đường cong, mặt côn, vát góc phức tạp.
• Yêu cầu kỹ thuật: Cần sử dụng luân luân hoặc máy tiện đùn để chống rung đảo, đảm bảo độ ổn định khi gá đặt.

5. Các dạng trục đặc thù khác

• Trục kết hợp Phay - Khoan - Taro: Trục yêu cầu phay rãnh then, khoan lỗ hướng kính, taro trên mặt đầu. Thường được gia công trên máy tiện CNC có trục C và trang bị dao động (Live Tooling).
• Trục chế tạo theo mẫu: Khách hàng mang chi tiết bị hư hỏng đến để đo đạc, dựng lại bản vẽ 3D và gia công chi tiết mới thay thế.
• Trục qua xử lý bề mặt: Trục sau khi tiện cần xi mạ (mạ crome cứng, anodizing), phún phủ hoặc nhiệt luyện (tôi cao tần, thấm carbon).



Vật liệu thường dùng khi tiện trục CNC

Việc lựa chọn đúng vật liệu quyết định đến 80% độ bền, tuổi thọ và chi phí sản xuất của chi tiết trục.

1. Thép carbon và thép hợp kim

• Mác thép phổ biến: S45C, C45, SCM440 (42CrMo4), SKD11, SKD61, 40Cr.
• Đặc điểm: Độ bền kéo cao, khả năng chịu tải trọng tốt, dễ gia công cắt gọt và có mức giá thành hợp lý.
• Ứng dụng: Đây là lựa chọn phổ biến nhất cho gia công trục thép chịu tải, trục bánh răng. Sau khi tiện thô/tinh, trục có thể tôi cao tần hoặc thấm carbon để bề mặt đạt độ cứng 50 - 60 HRC chống mài mòn, trong khi lõi vẫn dẻo dai.

2. Thép không gỉ (Inox)

• Mác thép phổ biến: SUS304, SUS316, SUS420, SUS430.
• Đặc điểm: Khả năng chống oxy hóa và ăn mòn hóa chất tuyệt vời. Tuy nhiên, inox có tính dẻo, dễ dính dao và tản nhiệt kém khi gia công.
• Ứng dụng: Dùng trong máy chế biến thực phẩm, thiết bị y tế, môi trường hóa chất, thiết bị hàng hải. Khi gia công inox, kỹ sư cần chọn chế độ cắt hợp lý và sử dụng mảnh dao chuyên dụng.

3. Nhôm và hợp kim nhôm

• Mác nhôm phổ biến: A6061, A7075, A5052.
• Đặc điểm: Trọng lượng nhẹ (bằng 1/3 thép), cắt gọt nhanh, tính tản nhiệt tốt, dễ anod bề mặt để tăng độ cứng và tính thẩm mỹ.
• Ứng dụng: Trục trong thiết bị tự động hóa, ngành hàng không, rô-bốt, chi tiết cần giảm khối lượng chuyển động.

4. Đồng và đồng thau

• Mác vật liệu: Đồng thau (Brass C3604), đồng thiếc, đồng mạ.
• Đặc điểm: Khả năng dẫn điện, dẫn nhiệt tốt, giảm hệ số ma sát.
• Ứng dụng: Trục bạc lót, chi tiết tiếp điểm điện, chi tiết trang trí hoặc cơ cấu trượt.



Ưu điểm của dịch vụ tiện trục CNC theo bản vẽ

Sử dụng dịch vụ tiện CNC theo bản vẽ tại các xưởng gia công chuyên nghiệp mang lại nhiều lợi ích vượt trội:

• Độ chính xác và độ tin cậy cao: Đáp ứng tốt các yêu cầu kỹ thuật khắt khe nhất của hồ sơ thiết kế.
• Tính đồng nhất tuyệt đối: Hoàn toàn yên tâm khi lắp ráp hàng loạt, tỉ lệ sản phẩm lỗi (scrap rate) cực thấp.
• Linh hoạt chế tạo: Dễ dàng điều chỉnh chương trình CNC khi có sự thay đổi về mặt thiết kế từ phía khách hàng.
• Tối ưu chi phí sản xuất: Nhờ tốc độ gia công nhanh và tính tự động hóa cao, chi phí trên từng đơn vị sản phẩm giảm đáng kể khi sản xuất số lượng vừa và lớn.
• Đầy đủ hồ sơ chất lượng: Khách hàng nhận được báo cáo kiểm tra kích thước minh bạch, dễ dàng kiểm soát chất lượng đầu vào.



Ứng dụng thực tế của trục CNC trong công nghiệp

Sản phẩm trục gia công CNC có mặt trong hầu hết các lĩnh vực sản xuất công nghiệp:

• Chế tạo máy & Truyền động: Trục hộp số, trục khuỷu, trục bánh răng, trục truyền động trong xe nâng, ô tô, máy nông nghiệp.
• Dây chuyền tự động hóa: Trục con lăn băng tải, trục dẫn hướng tuyến tính, trục rô-bốt gắp sản phẩm.
• Máy bơm & Động cơ điện: Trục roto động cơ, trục máy bơm hóa chất, trục turbine ly tâm yêu cầu độ đồng trục và cân bằng động cao.
• Thiết bị công nghiệp chuyên dụng: Trục lô cán trong ngành giấy/bao bì, trục xilanh thủy lực, vòi phun chịu áp lực cao.



Báo giá gia công tiện trục CNC theo bản vẽ

Dịch vụ tiện trục CNC theo bản vẽ là nền tảng cốt lõi giúp các doanh nghiệp sản xuất chế tạo ra các sản phẩm cơ khí chất lượng cao, vận hành bền bỉ và chính xác. Để đạt được chất lượng chi tiết tối ưu với chi phí hợp lý nhất, hãy liên hệ với Cơ khí Intech với nhiều năm kinh nghiệm trong lĩnh vực gia công cơ khí chính xác.

Hãy gửi ngay bản vẽ kỹ thuật, số lượng và yêu cầu vật liệu cho chúng tôi để được đội ngũ kỹ sư phân tích phương án gia công tối ưu và nhận báo giá chi tiết nhanh nhất trong vòng 24 giờ!

• Tư vấn phương án gia công miễn phí
• Cam kết chuẩn dung sai theo bản vẽ 100%
• Hỗ trợ gia công mẫu & Sản xuất hàng loạt giá cạnh tranh
