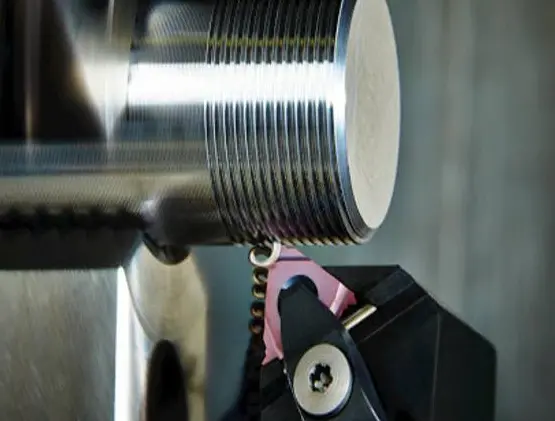

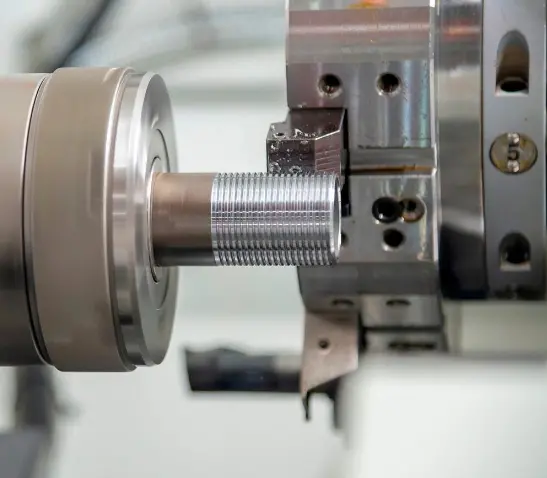

Tiện ren là phương pháp gia công cắt gọt kim loại phổ biến trên máy tiện nhằm tạo ra đường ren xoắn ốc có biên dạng và kích thước xác định trên bề mặt chi tiết.

























* Lưu ý kỹ thuật quan trọng: Absolute không bao giờ xác định loại ren chỉ thông qua việc đo đường kính ngoài của chi tiết. Để kết luận chính xác loại ren, cán bộ kỹ thuật phải đo kiểm đầy đủ: Bước ren (P hoặc TPI), góc biên dạng, đường kính trung bình (d₂ / D₂), cấp dung sai và tiêu chuẩn áp dụng.














So sánh tiện ren với các phương pháp gia công ren khác



Phương pháp	Đặc điểm công nghệ	Ứng dụng phù hợp nhất
Tiện ren	Lưỡi cắt tạo đường ren trên phôi quay (máy cơ/CNC)	Ren phi tiêu chuẩn, ren đường kính lớn, chi tiết tiện đồng trục, sản xuất linh hoạt
Taro	Công cụ Taro quay chèn vào lỗ tạo ren trong	Tạo ren trong kích thước nhỏ đến trung bình, sản xuất nhanh
Bàn ren	Bàn ren quay ôm ngoài trục để tạo ren ngoài	Bu lông, thanh ren ngắn, sửa chữa vát mép ren bị hỏng
Phay ren	Dao phay quay tốc độ cao chạy theo đường xoắn ốc	Ren chính xác, lỗ ren lớn, chi tiết cồng kềnh không quay được trên máy tiện
Cán ren	Con lăn ép biến dạng dẻo kim loại, không tạo phoi	Sản xuất hàng loạt bu lông, tiêu chuẩn hóa cao, độ bền mỏi vượt trội



Máy móc, dụng cụ và vật liệu sử dụng khi tiện ren

1. Máy tiện ren

• Các dòng máy: Máy tiện vạn năng, máy tiện CNC 2 trục, máy tiện CNC đa trục (Turn-Mill).
• Yêu cầu kỹ thuật: Máy gia công ren phải có hệ thống truyền động chính xác, không rơ lag, dải tốc độ trục chính rộng và khả năng đồng bộ chuyển động trục Z tuyệt đối.

2. Dao tiện ren

• Phân loại: Dao tiện ren ngoài, dao tiện ren trong, dao hàn hợp kim, dao ghép mảnh phủ carbide (Indexable insert).
• Theo hình học:
  • Dao biên dạng toàn phần (Full-profile insert): Gia công hoàn thiện cả đỉnh ren, chân ren và biên dạng ren trong một chu trình. Yêu cầu đúng bước ren cho từng mảnh dao.
  • Dao biên dạng một phần (Partial-profile insert): Một mảnh dao có thể cắt được nhiều bước ren khác nhau nhưng người thợ phải tự kiểm soát đường kính ngoài/đường kính lỗ trước khi tiện.

3. Đồ gá và thiết bị phụ trợ

• Gá kẹp: Mâm cặp 3 chấu tự định tâm, mâm cặp 4 chấu độc lập, ống kẹp collet hoặc đồ gá chuyên dụng.
• Đỡ phôi: Mũi chống tâm xoay/cố định, lu-nét tĩnh (steady rest), lu-nét động (follow rest) giúp gia công các trục ren dài tránh bị đao, võng và rung động.
• Dung dịch làm mát (Coolant): Dầu cắt gọt hoặc dung dịch tưới nguội pha nước giúp giảm nhiệt độ, bôi trơn bề mặt và cuốn trôi phoi.
• Dụng cụ đo: Dưỡng đo bước ren, panme đo ren (micro-meter chuyên dụng), dưỡng vòng (Ring Gauge), dưỡng nút (Plug Gauge).

4. Các loại vật liệu thường được tiện ren

• Thép Carbon & Thép hợp kim (S45C, SCM440...): Dễ gia công, yêu cầu chọn tốc độ cắt phù hợp để tránh mòn dao.
• Thép không gỉ (Inox 304, 316...): Có tính dẻo, dễ bị biến cứng bề mặt và dính dao. Cần chọn mảnh dao có lớp phủ chịu nhiệt (Tialn/TiN) và góc cắt thoát phoi lớn.
• Nhôm & Hợp kim nhôm: Nhẹ, mềm, dễ gia công ở tốc độ cao nhưng cần chú ý trầy xước bề mặt và dính phoi vào mũi dao.
• Đồng & Hợp kim đồng (Đồng thau, đồng thiếc): Cắt gọt tốt, phoi vụn, tạo bề mặt ren rất đẹp.



Quy trình tiện ren chi tiết từ A đến Z

Bước 1: Đọc bản vẽ và xác định yêu cầu kỹ thuật

• Đọc rõ ký hiệu ren (VD: M20x2 - 6g), xác định đây là ren ngoài hay ren trong, ren phải hay ren trái, ren 1 đầu mối hay nhiều đầu mối.
• Xác định các đường kính lý thuyết: Đường kính danh nghĩa, bước ren P, chiều dài ren L, cấp dung sai yêu cầu.

Bước 2: Chuẩn bị phôi và gá đặt

• Kiểm tra vật liệu phôi, độ thẳng và lượng dư gia công.
• Gá phôi lên mâm cặp, kiểm tra độ đảo hướng kính bằng đồng hồ so. Nếu trục dài (L/D > 4), bắt buộc phải sử dụng chống tâm đuôi côn.

Bước 3: Chọn dao và chuẩn bị bề mặt gia công

• Chọn mảnh dao tiện ren có góc đỉnh phù hợp (60^o cho ren hệ mét, 55^o cho ren Whitworth...).
• Tiện đường kính ngoài (đối với ren ngoài) hoặc tiện lỗ (đối với ren trong) về đúng kích thước chuẩn trước khi chạy ren.
• Vát mép (C) ở đầu đoạn ren để hỗ trợ bắt dao mượt mà và vát rãnh thoát dao (undercut) ở cuối đoạn ren nếu bản vẽ yêu cầu.

Bước 4: Cài đặt chế độ và thông số gia công

• Máy cơ: Điều chỉnh tay gạt bước ren trên hộp xích đúng trị số P. Căn dao tiện ren nằm đúng tâm máy và vuông góc 90^o với đường tâm phôi (sử dụng dưỡng căn dao).
• Máy CNC: Khai báo chiều dài dao (Tool Offset), chọn chu trình gia công (như G76), nạp các thông số: Tốc độ quay S, bước ren F, chiều sâu cắt lượt đầu, chiều sâu cắt tối thiểu, số lượt cắt tinh...

Bước 5: Tiến hành tiện ren

• Mở dung dịch tưới nguội bôi trơn.
• Cho máy thực hiện các lượt cắt ren. Người vận hành theo dõi sát sao âm thanh cắt, độ bóng bề mặt, tình trạng phoi và sự mài mòn của mũi dao.
• Áp dụng phương pháp ăn dao phù hợp: ăn dao hướng kính, ăn dao dọc sườn ren hoặc ăn dao ziczac tùy theo bước ren lớn hay nhỏ.

Bước 6: Kiểm tra ren sau gia công

• Dừng máy, lau sạch dầu mỡ và phoi bám trên đường ren.
• Sử dụng dưỡng bước ren (Thread Pitch Gauge) để xác định lại bước ren.
• Dùng dưỡng vòng (đối với ren ngoài) hoặc dưỡng nút (đối với ren trong) kiểm tra theo nguyên tắc NOGO/GO (Đầu qua / Đầu không qua) để kết luận cấp dung sai đạt yêu cầu.



Các thông số kỹ thuật quan trọng trong tiện ren

1. Đường kính ren

• Đường kính danh nghĩa (d, D): Đường kính đỉnh ren của ren ngoài hoặc đường kính chân ren của ren trong.
• Đường kính trung bình (d₂, D₂): Đường kính của mặt trụ tưởng định mà tại đó chiều rộng của đỉnh ren bằng chiều rộng của khe ren. Đây là thông số quyết định nhất đến độ ăn khớp của mối ghép ren.
• Đường kính chân ren (d₁, D₁): Đường kính nhỏ nhất của ren ngoài hoặc đường kính lỗ trước khi tiện của ren trong.

2. Bước ren và số đầu mối

• Bước ren (P): Khoảng cách song song với trục ren giữa hai điểm tương ứng của hai răng ren kề nhau.
• Bước tiến (L - Lead): Khoảng cách tịnh tiến dọc trục mà đai ốc dịch chuyển được khi quay đúng 1 vòng (360^o) quanh trục ren.
• Công thức mối liên hệ:

L = z x P

Trong đó:

• L: Bước tiến của ren (mm).
• z: Số đầu mối ren (đường xoắn ốc).
• P: Bước ren (mm).

(Lưu ý: Với ren 1 đầu mối z=1, do đó L = P).

3. Biên dạng và góc ren

Góc biên dạng (α): Góc hợp bởi hai sườn ren kề nhau trong mặt phẳng chứa trục ren.

• Ren hệ mét: α = 60^o
• Ren Whitworth / BSP: α = 55^o
• Ren thang metric: α = 30^o
• Ren ACME: α = 29^o

4. Dung sai và cấp chính xác

Hệ thống dung sai quy định mức độ sai lệch cho phép của các đường kính nhằm đảm bảo tính tháo lắp lẫn.

• Ren ngoài: Ký hiệu bằng chữ cái in thường (ví dụ: 6g, 6h, 4h).
• Ren trong: Ký hiệu bằng chữ cái in hoa (ví dụ: 6H, 7H).
• Ví dụ ký hiệu: M20 × 1.5 – 6g
  • M: Ren hệ mét tam giác.
  • 20: Đường kính danh nghĩa 20 mm.
  • 1.5: Bước ren mịn 1.5 mm.
  • 6g: Cấp dung sai đường kính trung bình và đường kính đỉnh ren là 6g.



Những yếu tố ảnh hưởng đến chất lượng tiện ren

1. Độ chính xác của máy và đồ gá:

• Độ rơ cơ khí của trục vít me dẫn, độ rơ băng máy.
• Độ gá lệch tâm, độ đảo hướng kính của mâm cặp làm ren bị đảo, không đều vòng.

2. Hình học và tình trạng dao cắt:

• Dao mòn hoặc bị sứt mẻ mũi sẽ làm hỏng biên dạng đáy ren.
• Cài đặt dao không ngang tâm máy (cao hơn hoặc thấp hơn tâm) sẽ làm biến dạng góc nghiêng thực tế của sườn ren.

3. Chế độ cắt:

• Tốc độ cắt (V_c) quá cao gây cháy dao, quá thấp dễ sinh ra lẹo dao (BUE - Built-up Edge).
• Lựa chọn chiều sâu cắt mỗi lượt (Depth of cut) không hợp lý gây ra hiện tượng xước bề mặt hoặc gãy dao.

4. Đặc tính vật liệu phôi:

• Vật liệu quá dẻo (như Inox, nhôm) dễ sinh ra phoi dây gây cào xước bề mặt ren.
• Vật liệu quá cứng gây mòn dao nhanh, đòi hỏi phải chia nhỏ chiều sâu cắt và phun dung dịch làm mát áp lực cao.

5. Chất lượng lập trình và thao tác:

• Lập trình sai điểm bắt đầu cắt làm cho dao lao vào phôi.
• Chọn sai chu trình cắt ren hoặc quên không vát rãnh thoát dao ở cuối hành trình.



Các lỗi thường gặp khi tiện ren và cách khắc phục



Lỗi kỹ thuật	Nguyên nhân có thể	Hướng xử lý khắc phục
Sai bước ren (P)	Cài đặt sai tỷ số truyền (máy cơ) hoặc nhập sai tham số F/P trong chương trình CNC.	Kiểm tra lại bảng bánh răng bước ren hoặc sửa lại tham số bước tiến trong chu trình CNC.
Ren quá chặt / quá lỏng	Đường kính trung bình gia công chưa đạt, chưa tính đúng chiều sâu ren lý thuyết.	Dùng panme đo ren kiểm tra d2, điều chỉnh bù kích thước dao (Tool Wear/Offset).
Bề mặt ren bị rách, sứt mẻ	Dao bị mòn, thiếu dung dịch trơn nguội, chế độ ăn dao quá dày gây kẹt phoi.	Thay mảnh dao mới, tăng lượng dung dịch tưới nguội, giảm chiều sâu cắt mỗi lượt.
Biên dạng ren bị méo, lệch	Dao gá lệch tâm máy, dao không vuông góc với trục phôi, lực cắt làm văng dao.	Căn chỉnh lại chiều cao dao bằng dưỡng, tăng độ cứng vững của đài dao và phôi.
Đầu/cuối ren xuất hiện ba via lớn	Chưa vát mép C trước khi tiện ren, mép cắt của dao quá tù.	Bổ sung nguyên công vát mép C đầu/cuối ren, mài lại hoặc xoay mảnh dao mới.
Sai chiều dài ren (L)	Đặt sai tọa độ dừng Z, rãnh thoát dao quá hẹp khiến dao va vào vai trục.	Kiểm tra lại tọa độ thoát dao Z, mở rộng rãnh thoát dao (undercut) phù hợp.



Ứng dụng thực tế của tiện ren trong công nghiệp



• Ngành chế tạo máy: Gia công các loại trục vít me truyền động, trục xoắn, bu lông chịu lực kích thước lớn, các mối liên hệ ren trong hộp số và máy công cụ.
• Ngành ô tô - xe máy: Sản xuất các loại may-ơ xe, đầu nối trục truyền động, cảm biến cơ khí có ren, linh kiện hệ thống treo.
• Ngành thủy lực & khí nén: Tạo các khớp nối ống áp lực cao, thân van điều áp, xy lanh thủy lực với các hệ ren ống kín như NPT hay BSPP.
• Ngành dầu khí & đường ống: Gia công ren ống bao, ống dẫn dầu theo tiêu chuẩn API (American Petroleum Institute) chịu áp suất cực lớn và môi trường ăn mòn.
• Ngành khuôn mẫu & cơ khí chính xác: Tạo các linh kiện định vị khuôn, ty đẩy, chốt dẫn hướng có ren chính xác cao.



Ưu điểm và hạn chế của phương pháp tiện ren



1. Ưu điểm



• Độ linh hoạt rất cao: Có thể gia công được hầu hết mọi loại ren (ren trong, ren ngoài, ren hình thang, ren vuông, ren bước đặc biệt, ren nhiều đầu mối).
• Độ chính xác cao: Khi thực hiện trên máy tiện CNC, độ chính xác vị trí và dung sản phẩm cực kỳ đồng đều.
• Hiệu quả kinh tế cho đơn hàng nhỏ: Không mất chi phí đầu tư các công cụ đắt tiền như mũi taro cỡ lớn hay bàn ren chuyên dụng cho từng đường kính.



2. Hạn chế



• Năng suất hạn chế khi sản xuất hàng loạt lớn: Tiện ren bắt buộc phải thực hiện qua nhiều lượt cắt, mất nhiều thời gian hơn đáng kể so với phương pháp cán ren hoặc taro.
• Giới hạn ren trong kích thước nhỏ: Khi tiện ren trong có đường kính lỗ nhỏ và chiều sâu lớn, cán dao tiện ren (boring bar) bị giảm độ cứng vững, dễ gây ra rung động (chatter).
• Đòi hỏi chất lượng thiết bị: Yêu cầu máy tiện phải có độ chính xác cơ khí cao và hệ thống đồng bộ bước tiến chuẩn xác.



Câu hỏi thường gặp về tiện ren (FAQ)

1: Tiện ren là gì?

• Trả lời: Tiện ren là phương pháp gia công cắt gọt trên máy tiện nhằm tạo ra các đường ren xoắn ốc ở mặt ngoài hoặc bên trong lòng phôi nhờ sự đồng bộ giữa chuyển động quay của phôi và chuyển động tịnh tiến của dao.

2: Tiện ren CNC có chính xác hơn tiện ren cơ không?

• Trả lời: Có. Tiện ren CNC vượt trội hơn về độ lặp lại, tốc độ và hạn chế tối đa lỗi do con người. Tuy nhiên, độ chính xác tuyệt đối vẫn phụ thuộc vào độ cứng vững của máy, chất lượng mảnh dao và phương pháp đo kiểm.

3: Tiện ren ngoài và tiện ren trong khác nhau như thế nào?

• Trả lời: Tiện ren ngoài được thực hiện trên bề mặt trục (dễ thoát phoi, dễ quan sát). Tiện ren trong thực hiện bên trong lỗ (khó quan sát, không không gian thoát phoi hẹp, cán dao dễ bị nẩy/rung do chiều dài vươn xa).

4: Có thể tiện ren trên vật liệu Inox (Thép không gỉ) được không?

• Trả lời: Hoàn toàn được. Tuy nhiên cần chọn mảnh dao carbide có lớp phủ chịu nhiệt tốt, chọn góc cắt thoát phoi lớn, giảm tốc độ cắt và cấp đủ dung dịch tưới nguội để tránh biến cứng bề mặt.

5: Kiểm tra chất lượng ren sau khi tiện bằng cách nào chuẩn nhất?

• Trả lời: Cách nhanh và chính xác nhất trong xưởng là dùng Dưỡng vòng (Ring Gauge) cho ren ngoài và Dưỡng nút (Plug Gauge) cho ren trong. Để đo thông số kỹ thuật chi tiết, thợ cơ khí dùng Panme đo ren hoặc máy so biên dạng.

6: Tiện ren và Taro khác nhau ở điểm nào?

• Trả lời: Tiện ren dùng dao cắt trên máy tiện, làm được cả ren ngoài và ren trong với nhiều kích thước linh hoạt. Taro dùng công cụ định hình sẵn (mũi taro) cắt ren trong lỗ, gia công rất nhanh nhưng bị giới hạn bởi kích thước mũi taro có sẵn.

7: Chi phí gia công tiện ren phụ thuộc vào yếu tố nào?

• Trả lời: Chi phí phụ thuộc vào: Vật liệu phôi, đường kính và chiều dài ren, độ phức tạp của bước ren/biên dạng, cấp dung sai yêu cầu và tổng số lượng sản phẩm đặt hàng.



Kết luận

Tiện ren giữ vai trò nền tảng và không thể thay thế trong ngành cơ khí chế tạo. Việc nắm vững nguyên lý, quy trình gia công tiêu chuẩn, các thông số kỹ thuật cũng như cách khắc phục sự cố giúp đảm bảo chất lượng mối ghép ren luôn đạt độ chính xác và độ bền tối ưu.
