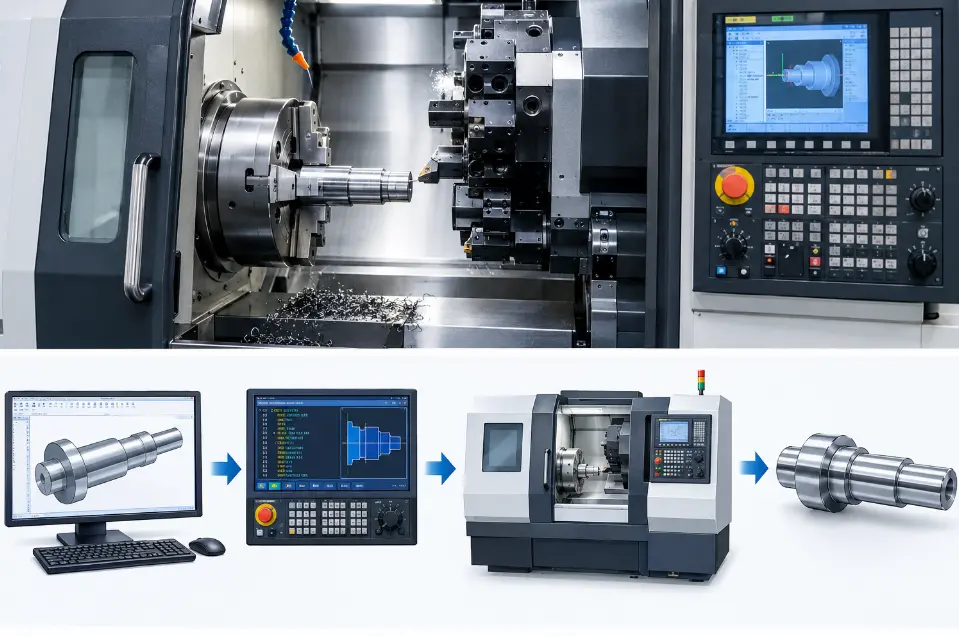

Sự phát triển không ngừng của công nghệ CNC (Computer Numerical Control) đã tạo ra một cuộc cách mạng toàn diện trong lĩnh vực gia công cơ khí chính xác. Thay thế dần các dòng máy vạn năng truyền thống, máy tiện CNC đóng vai trò chủ đạo trong việc sản xuất các chi tiết dạng tròn xoay như trục, bạc lót, bu lông, puli cũng như các chi tiết có biên dạng phức tạp đòi hỏi độ chính xác cao.

Trong bối cảnh công nghiệp hiện đại, nhu cầu nâng cao năng suất, độ chính xác, chất lượng bề mặt và tính đồng nhất của sản phẩm là yếu tố sống còn của doanh nghiệp. Để đạt được điều này, việc xây dựng một quy trình lập trình và vận hành máy tiện CNC chuẩn hóa là điều kiện tiên quyết nhằm đảm bảo an toàn lao động, tối ưu hóa hiệu quả sản xuất và giảm thiểu tối đa sai hỏng.






Máy tiện CNC là dòng máy công cụ tự động được điều khiển bằng hệ thống máy tính thông qua các mã lệnh số hóa (chương trình NC). Khác với máy tiện vạn năng truyền thống vốn phụ thuộc lớn vào tay nghề thợ cơ khí, máy tiện CNC tự động hóa hoàn toàn các chuyển động chạy dao, tốc độ quay trục chính, hệ thống làm mát và quá trình thay đổi dụng cụ cắt, mang lại năng suất và độ lặp lại cực kỳ cao.


- Thân máy và hệ thống dẫn hướng

- Trục chính và mâm cặp

- Ổ dao và hệ thống thay dao

- Hệ thống truyền động và điều khiển

- Hệ thống phụ trợ



Phôi được gá chắc chắn trên mâm cặp và quay tròn quanh trục chính với tốc độ cài đặt trước. Dụng cụ cắt (dao tiện) được gá trên ổ dao, di chuyển dọc theo các trục điều khiển X và Z để gọt bỏ lớp kim loại thừa, tạo hình bề mặt chi tiết theo đúng bản vẽ. Bộ điều khiển CNC đóng vai trò trung tâm đọc chương trình, đồng bộ hóa tốc độ trục chính, lượng chạy dao và các chức năng phụ trợ khác.


- Hệ tọa độ máy và tọa độ chi tiết

- Các thông số cắt cơ bản



1. Tiếp nhận và phân tích bản vẽ chi tiết

2. Lựa chọn phôi và phương án gá đặt

3. Lựa chọn dao cắt

4. Lựa chọn phương pháp gia công

5. Kiểm tra máy và điều kiện làm việc



Trình tự tiện một chi tiết trục bậc tiêu chuẩn:









Một cấu trúc chương trình tiện CNC tiêu chuẩn bao gồm các khối lệnh:





Mã lệnh	Chức năng thường gặp
G00	Chạy dao nhanh không cắt gọt
G01	Nội suy đường thẳng có điều khiển tốc độ chạy dao
G02	Nội suy cung tròn theo chiều kim đồng hồ
G03	Nội suy cung tròn ngược chiều kim đồng hồ
G18	Chọn mặt phẳng nội suy X–Z trên hệ điều khiển hỗ trợ
G21	Lập trình theo hệ đơn vị milimét
G28	Trở về điểm tham chiếu của máy
G40	Hủy hiệu chỉnh bán kính mũi dao
G96	Kích hoạt chế độ tốc độ cắt bề mặt không đổi
G97	Hủy chế độ tốc độ cắt không đổi, sử dụng tốc độ quay trục chính trực tiếp
G98/G99	Lượng chạy dao theo phút (G98) hoặc theo vòng (G99)
M03 / M04	Quay trục chính theo chiều thuận / chiều nghịch
M05	Dừng trục chính
M08 / M09	Bật / tắt dung dịch làm mát
M30	Kết thúc chương trình và đưa con trỏ về đầu chương trình



6. Lập trình các nguyên công tiện cơ bản



1. Lập trình tiện mặt đầu: Xác định vị trí bắt đầu ngoài biên phôi, tiến dao theo trục Z vào mặt phẳng chuẩn để hớt sạch lượng dư mặt đầu, sau đó rút dao an toàn theo trục X.
2. Lập trình tiện trụ ngoài: Xây dựng đường chạy dao từ điểm an toàn tiếp cận đường kính phôi, thực hiện các lượt tiện thô bóc lớp dư dày và kết thúc bằng lượt tiện tinh đạt kích thước và độ bóng yêu cầu.
3. Lập trình tiện lỗ: Lựa chọn cán dao tiện trong có độ cứng vững cao, kiểm soát chiều dài dao nhô ra để tránh hiện tượng uốn cong và rung động gây sai lệch đường kính lỗ.
4. Lập trình tiện rãnh và cắt đứt: Sử dụng dao rãnh có bề dày lưỡi cắt chuẩn xác. Giảm lượng chạy dao ở giai đoạn cuối khi gần đứt hẳn lõi phôi để tránh kẹt dao hoặc gãy mảnh dao.
5. Lập trình tiện ren: Khai báo chu trình tiện ren tự động (ví dụ lệnh chu trình ren trên hệ FANUC như G76), thiết lập chính xác bước ren, chiều sâu cắt từng lớp và góc thoát dao hợp lý.



7. Kiểm tra và tối ưu chương trình



• Kiểm tra toàn bộ lỗi cú pháp, tính logic của thứ tự lệnh và các điều kiện an toàn ban đầu.
• Chạy mô phỏng đường chạy dao trên phần mềm CAD/CAM hoặc trực tiếp trên màn hình đồ họa của máy CNC để phát hiện sớm các nguy cơ va chạm với mâm cặp hoặc ụ động.

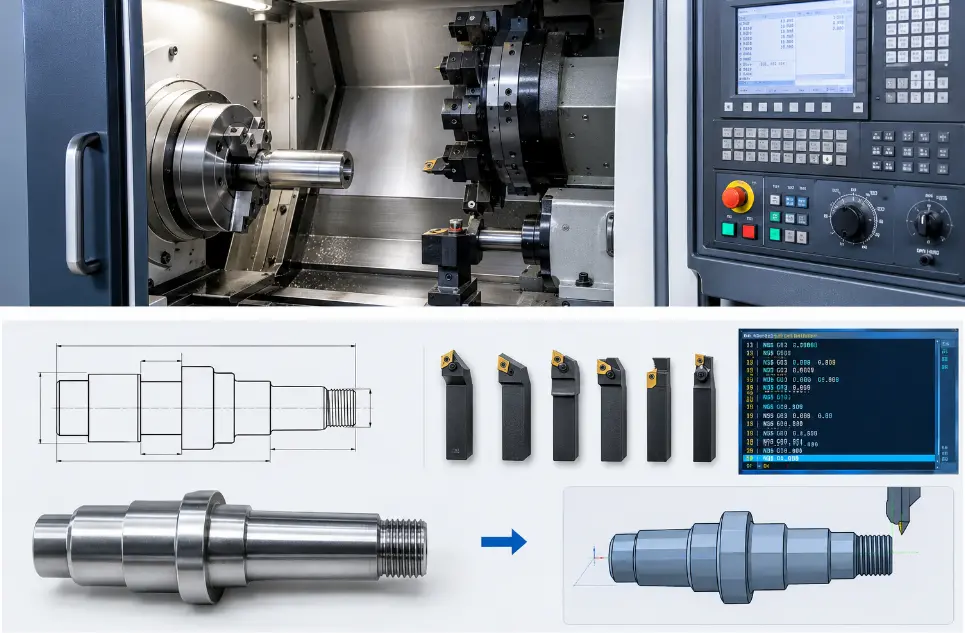

Quy trình thiết lập và vận hành máy tiện CNC

Chuẩn bị máy ---> Gá phôi ---> Lắp dao & Bù dao ---> Thiết lập gốc phôi ---> Nạp & Chạy thử ---> Gia công chính thức ---> Kiểm tra sản phẩm

1. Chuẩn bị máy trước khi vận hành

• Kiểm tra tổng thể khu vực làm việc, vệ sinh sạch sẽ mâm cặp và băng máy.
• Khởi động hệ thống điện, kiểm tra mức dầu bôi trơn và dung dịch làm mát.
• Thực hiện đưa các trục về điểm tham chiếu chuẩn (Home return) theo đúng quy trình của nhà sản xuất máy.

2. Gá đặt phôi

• Làm sạch bề mặt tiếp xúc giữa phôi và chấu kẹp mâm cặp.
• Gá đặt phôi đúng chiều, đảm bảo chiều dài nhô ra nằm trong giới hạn an toàn, tránh hiện tượng phôi bị văng do lực ly tâm khi quay tốc độ cao.
• Kẹp chặt phôi bằng lực thủy lực/khí nén thích hợp và đóng kín cửa bảo vệ trước khi khởi động trục chính.

3. Lắp dao và khai báo thông số dao

• Lắp các cán dao vào đúng vị trí ô dao đã định nghĩa trong chương trình.
• Tiến hành chạm dao để xác lập giá trị bù hình học dao (Tool Geometry Offset) theo hai trục X và Z thông qua dưỡng chạm dao hoặc phương pháp đo thủ công chuẩn hóa.

4. Thiết lập gốc phôi và hệ tọa độ

• Cho dao chạm nhẹ vào mặt đầu phôi để lấy chuẩn chiều tọa độ Z.
• Tiện thử một đoạn bề mặt ngoài phôi, đo chính xác đường kính thực tế bằng panme, sau đó nhập giá trị vào bảng hệ tọa độ phôi (G54).
• Kiểm tra chéo toàn bộ các thông số bù dao và tọa độ trước khi cho máy chạy thật.

5. Nạp và kiểm tra chương trình

• Truyền chương trình CNC vào bộ nhớ máy thông qua cổng USB hoặc mạng nội bộ xưởng.
• Đối chiếu kỹ số hiệu chương trình, danh sách dao và các thông số công nghệ với phiếu quy trình công nghệ đã duyệt.

6. Chạy thử chương trình

• Kích hoạt chế độ chạy thử từng khối lệnh hoặc giảm tốc độ chạy dao thực tế về mức thấp (10% - 50%).
• Quan sát chặt chẽ khoảng cách dịch chuyển của dao so với mặt phôi và mâm cặp. Luôn sẵn sàng tay trên nút dừng khẩn cấp nếu phát hiện bất thường.

7. Tiến hành gia công

• Sau khi xác nhận mọi thông số và đường chạy dao hoàn toàn chính xác, chuyển sang chế độ chạy tự động toàn phần.
• Theo dõi sát sao âm thanh cắt gọt, dòng điện trục chính, tình trạng thoát phoi và mức độ ổn định của dung dịch làm mát.

8. Kiểm tra và hiệu chỉnh trong quá trình gia công

• Dừng máy định kỳ để đo đạc các kích thước quan trọng của sản phẩm đầu tay bằng panme hoặc thước cặp chính xác.
• Thực hiện bù trừ dao tinh vi nếu phát hiện kích thước có xu hướng dịch chuyển do nhiệt độ hoặc hiện tượng mòn dao tự nhiên.

9. Kết thúc quá trình gia công

• Chờ trục chính dừng hẳn hoàn toàn và các chuyển động trục về vị trí an toàn.
• Mở cửa buồng gia công, tháo chi tiết gia công bằng dụng cụ phù hợp.
• Vệ sinh sạch sẽ phoi trên chi tiết và khu vực làm việc bằng chổi chuyên dụng (tuyệt đối không dùng tay trần gạt phoi sắc nhọn).



Kiểm tra chất lượng sản phẩm sau gia công

1. Kiểm tra kích thước

• Sử dụng panme đo ngoài, thước cặp điện tử hoặc đồng hồ so để kiểm tra đường kính các bậc trục, chiều dài tổng thể và độ sâu rãnh.
• Đối chiếu kết quả đo trực tiếp với bản vẽ kỹ thuật để đánh giá độ chính xác nằm trong dung sai cho phép hay không.

2. Kiểm tra chất lượng bề mặt

• Đánh giá trực quan bằng mắt thường kết hợp sờ tay nhẹ kiểm tra độ mịn bề mặt, phát hiện các vết xước sâu, vết dao chạy không đều hoặc hiện tượng cháy bề mặt do chế độ cắt quá cao.
• Sử dụng máy đo độ nhám bề mặt chuyên dụng khi bản vẽ yêu cầu nghiêm ngặt về chỉ tiêu R_a.

3. Kiểm tra hình học và chức năng

• Kiểm tra độ đảo hướng kính, độ đồng tâm giữa các cổ trục bằng cách đặt chi tiết lên hai khối V kết hợp đồng hồ so.
• Kiểm tra ren bằng dưỡng ren chuyên dụng (go/no-go gauge) đối với các chi tiết có yêu cầu lắp ghép ren.

4. Đánh giá và xử lý sản phẩm không đạt

• Phân loại rõ ràng các sản phẩm lỗi thành nhóm: lỗi kích thước, lỗi hình dạng hình học hoặc lỗi bề mặt.
• Phân tích nguyên nhân gốc rễ (do lập trình sai, gá đặt lỏng, dao mòn hay do dụng cụ đo) để đưa ra biện pháp khắc phục kịp thời cho các mẻ sản phẩm tiếp theo.



An toàn lao động và bảo trì máy tiện CNC

1. Các nguy cơ trong vận hành

• Nguy cơ va chạm nghiêm trọng giữa dao và mâm cặp do lỗi lập trình tọa độ.
• Phôi hoặc chi tiết bị văng ra ngoài mâm cặp do kẹp lỏng hoặc tốc độ quay quá lớn.
• Tổn thương tay, mắt do phoi sắc bắn ra hoặc tiếp xúc với các chi tiết quay tốc độ cao.
• Rủi ro về điện năng, áp suất thủy lực hoặc khí nén.

2. Quy tắc an toàn bắt buộc

• Người vận hành bắt buộc phải được đào tạo chuyên sâu và cấp chứng chỉ vận hành máy CNC.
• Mang đầy đủ trang thiết bị bảo hộ cá nhân (kính bảo hộ, giày bảo hộ). Tuyệt đối không đeo găng tay khi đứng gần các bộ phận đang quay để tránh bị cuốn vào máy.
• Buộc gọn tóc dài, không mặc quần áo rộng hoặc đeo trang sức lỏng lẻo.
• Tuyệt đối không mở cửa buồng gia công hoặc đưa tay vào vùng làm việc khi trục chính chưa dừng hẳn.

3. Bảo trì định kỳ máy tiện CNC

• Thực hiện tra dầu bôi trơn hệ thống dẫn hướng và vít me theo đúng lịch trình của nhà sản xuất.
• Vệ sinh sạch sẽ phoi bám, làm sạch bộ lọc dung dịch làm mát và thùng chứa định kỳ.
• Kiểm tra độ mòn của chấu kẹp mâm cặp, độ chính xác quay của trục chính và độ rơ của các cơ cấu truyền động.



Các lỗi thường gặp và biện pháp khắc phục



Hiện tượng lỗi	Nguyên nhân có thể	Hướng xử lý khắc phục
Sai kích thước đường kính	Nhập sai bảng bù dao, sai tọa độ gốc phôi, hoặc dao bị mòn quá mức.	Kiểm tra lại giá trị bù dao, đo đạc lại phôi và thay thế mảnh dao mới nếu cần.
Bề mặt gia công xấu, nhám cao	Chế độ cắt chưa phù hợp, dao mòn, hoặc hệ thống bị rung động.	Giảm lượng chạy dao, tăng tốc độ cắt hoặc thay mảnh dao sắc bén hơn; kiểm tra độ cứng vững.
Gãy dao đột ngột	Lượng dư quá lớn, thoát phoi kém hoặc lập trình sai đường chạy dao nhanh (G00).	Kiểm tra lại chương trình mô phỏng, tối ưu hóa chiều sâu cắt và kiểm tra góc thoát phoi.
Ren bị sai bước hoặc sai biên dạng	Khai báo sai chu trình tiện ren, tốc độ trục chính không đồng bộ hoặc sai dao.	Kiểm tra thông số bước ren trên bản vẽ, đồng bộ hóa tín hiệu vòng quay trục chính.
Máy báo lỗi cú pháp chương trình	Sai mã lệnh G/M, thiếu dấu chấm, dấu ngoặc hoặc vượt quá hành trình máy.	Đọc kỹ mã lỗi trên màn hình CNC, đối chiếu tài liệu lập trình và sửa lại cú pháp lệnh.
Phôi bị rung hoặc tuột khi gia công	Lực kẹp mâm cặp không đủ, phôi nhô ra quá dài so với đường kính.	Dừng máy an toàn, tăng lực kẹp thủy lực hoặc bổ sung chống tâm phụ trợ.



Kết luận

Quy trình lập trình và vận hành máy tiện CNC là một chuỗi các công việc đòi hỏi tính chính xác, logic và sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Sự liên kết chặt chẽ từ bản vẽ thiết kế, phương án công nghệ, lập trình mã lệnh, gá đặt phôi đến kiểm tra chất lượng sản phẩm đóng vai trò quyết định đến sự thành công của quá trình gia công cơ khí chính xác.
