Lập trình CNC được thực hiện như thế nào?

Dưới đây là cái nhìn tổng quan giúp bạn hiểu rõ hơn về bản chất của công việc này:


Lập trình CNC là gì?


Lập trình CNC (Computer Numerical Control - Điều khiển số máy tính) là quá trình soạn thảo một tập hợp các lệnh logic và hình học (thường là G-code và M-code). Các mã này đóng vai trò là "bản chỉ dẫn" chi tiết cho máy công cụ.

Thay vì dùng tay quay các trục máy như phương pháp truyền thống, người lập trình sẽ chỉ định chính xác:

• Tọa độ: Dao phải đi đến điểm nào (X, Y, Z).
• Tốc độ: Trục chính quay bao nhiêu vòng/phút, dao di chuyển nhanh hay chậm.
• Hành động: Khi nào cần thay dao, khi nào cần phun dung dịch làm nguội.





Vai trò của lập trình CNC


Nếu thiết kế CAD (Computer-Aided Design) là linh hồn của sản phẩm, thì lập trình CNC chính là hệ thần kinh điều khiển cơ thể máy móc thực hiện ý tưởng đó.

• Hiện thực hóa hình dạng: Chuyển đổi các khối hình học phức tạp trên máy tính thành các đường chạy dao thực tế.
• Tính lặp lại: Một chương trình được lập trình tốt có thể dùng để sản xuất hàng nghìn sản phẩm giống hệt nhau với chất lượng đồng nhất, điều mà con người khó có thể làm thủ công.



Tầm quan trọng của lập trình CNC

Một chương trình CNC tốt hay tệ sẽ trực tiếp quyết định sự thành bại của quá trình sản xuất thông qua 3 yếu tố:

• Độ chính xác: Lập trình chuẩn xác đảm bảo các kích thước nằm trong phạm vi dung sai cho phép, giúp các bộ phận lắp ráp khớp hoàn toàn với nhau.
• Tốc độ sản xuất: Người lập trình giỏi sẽ biết cách tối ưu hóa đường đi của dao sao cho ngắn nhất, tránh các chuyển động thừa ("cắt gió"), từ đó giảm thời gian gia công và tiết kiệm chi phí.
• Chất lượng bề mặt: Việc lựa chọn bước tiến dao và tốc độ cắt phù hợp trong chương trình sẽ quyết định bề mặt sản phẩm mịn bóng hay thô ráp, ảnh hưởng đến thẩm mỹ và độ bền của chi tiết.



Các phương pháp lập trình CNC phổ biến



Việc lựa chọn phương pháp lập trình phụ thuộc rất nhiều vào độ phức tạp của chi tiết và loại máy bạn đang sử dụng. Dưới đây là phân tích chi tiết về 3 phương pháp phổ biến này:


1. Lập trình thủ công (Manual Programming)

Đây là kỹ năng nền tảng mà mọi kỹ thuật viên CNC đều cần biết. Người lập trình sẽ đọc bản vẽ kỹ thuật, sau đó tính toán các tọa độ điểm và tự tay gõ từng dòng lệnh G-code vào bảng điều khiển hoặc phần mềm soạn thảo text.

• Cách thức: Viết code theo cấu trúc: G01 X50.0 Y25.0 F150.0.
• Ưu điểm: Không tốn chi phí mua phần mềm bản quyền; người vận hành hiểu sâu sắc từng chuyển động của máy.
• Hạn chế: Rất dễ sai sót (chỉ cần nhầm một dấu chấm thập phân có thể gây đâm dao); không thể thực hiện các biên dạng 3D phức tạp

2. Lập trình đối thoại



Đây là phương pháp "hỏi - đáp" ngay trên màn hình máy CNC. Thay vì viết mã G-code, máy sẽ đưa ra các câu hỏi hoặc bảng thông số để bạn điền vào.

• Cách thức: Bạn chọn một mẫu có sẵn (ví dụ: "Phay hốc hình chữ nhật"), sau đó nhập chiều dài, chiều rộng, độ sâu và loại dao. Máy sẽ tự động tính toán đường đi của dao.
• Ưu điểm: Cực kỳ nhanh chóng cho các công việc gia công đơn giản tại xưởng; không yêu cầu kiến thức lập trình chuyên sâu.
• Hạn chế: Mỗi hãng máy (Haas, Mazak, Fanuc) có giao diện đối thoại khác nhau, không có tính linh hoạt cao như G-code thuần túy.

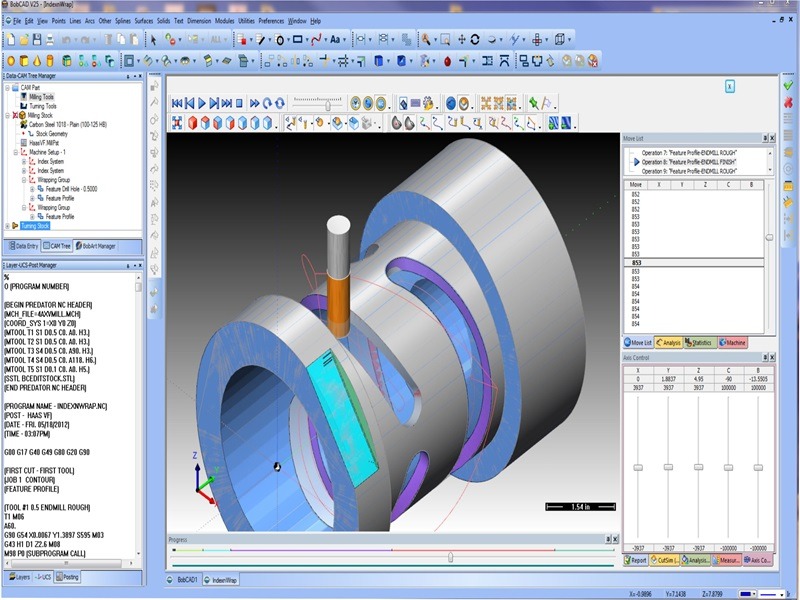

3. Lập trình bằng phần mềm CAM (Computer-Aided Manufacturing)

Đây là tiêu chuẩn trong công nghiệp hiện đại, đặc biệt là với các chi tiết có hình dáng khí động học hoặc khuôn mẫu phức tạp.

• Cách thức: 1. Nhập mô hình 3D từ phần mềm CAD (như SolidWorks, Fusion 360). 2. Chọn chiến lược chạy dao trong phần mềm CAM. 3. Phần mềm tự động tính toán hàng nghìn dòng code (Post-Processor) chỉ trong vài giây.
• Ưu điểm: Cho phép mô phỏng để tránh va chạm trước khi cắt thật; xử lý được các bề mặt cong phức tạp; năng suất cực cao.
• Hạn chế: Chi phí đầu tư phần mềm và máy tính cao; đòi hỏi người dùng phải qua đào tạo bài bản.





Quy trình thực hiện lập trình CNC chi tiết (5 Bước)



Để hiện thực hóa một bản vẽ thành một sản phẩm kim khí hoàn chỉnh, quy trình lập trình CNC thường trải qua 5 bước nghiêm ngặt. Mỗi bước đều đóng vai trò then chốt để đảm bảo an toàn cho máy và độ chính xác của sản phẩm.

Bước 1: Phân tích bản vẽ và thiết kế CAD



Mọi thứ đều bắt đầu từ một ý tưởng hoặc bản vẽ kỹ thuật.

• Thiết kế CAD (Computer-Aided Design): Kỹ sư sử dụng các phần mềm như AutoCAD, SolidWorks, hoặc Fusion 360 để tạo ra mô hình 2D hoặc 3D của chi tiết.
• Phân tích kỹ thuật: Ở giai đoạn này, bạn cần xác định các đặc tính quan trọng như: kích thước tổng thể, các hốc, lỗ khoan, và đặc biệt là dung sai (độ lệch cho phép).
• Xác định phôi (Workpiece): Chọn hình dáng và kích thước của khối nguyên liệu thô ban đầu (thường lớn hơn sản phẩm cuối một chút để trừ hao gia công).



Bước 2: Lập kế hoạch gia công (Process Planning)

Trước khi chạm vào phần mềm, bạn cần một chiến lược trong đầu:

• Chọn máy: Sử dụng máy phay (3 trục, 4 trục, 5 trục) hay máy tiện?
• Thứ tự nguyên công: Luôn ưu tiên phá thô (Roughing) để loại bỏ phần lớn vật liệu, sau đó mới gia công tinh (Finishing) để đạt độ bóng bề mặt.
• Chọn dao (Tooling): Chọn loại dao phù hợp (dao phay ngón, dao cầu, mũi khoan) dựa trên vật liệu phôi là thép, nhôm hay nhựa.



Bước 3: Tạo đường chạy dao trong phần mềm CAM



Đây là giai đoạn "lập trình" thực sự trên máy tính:

• Thiết lập gốc tọa độ (Work Offset): Xác định điểm 0 của phôi (thường là góc hoặc tâm phôi) để máy biết bắt đầu từ đâu.
• Thiết lập thông số cắt:

• Chọn chiến lược chạy dao: Phần mềm CAM sẽ tính toán đường đi của dao sao cho tối ưu nhất, tránh các góc chết hoặc hiện tượng quá tải dao.



Bước 4: Xuất mã lệnh (Post-Processing)

Mỗi dòng máy CNC (như Fanuc, Haas, Heidenhain) lại có một "phương ngữ" G-code hơi khác nhau.

• Bộ hậu xử lý: Đây là bộ lọc giúp chuyển đổi các đường chạy dao ảo trong phần mềm CAM thành một tệp văn bản chứa các mã G-code và M-code mà máy CNC cụ thể đó có thể hiểu được.
• Kiểm tra Code: Kiểm tra lại các mã lệnh quan trọng như thay dao tự động (M06) hay bật nước làm nguội (M08).



Bước 5: Truyền tải và vận hành



Đây là bước cuối cùng tại xưởng sản xuất:

• Truyền dữ liệu: Chuyển tệp code vào bộ nhớ máy CNC qua USB hoặc mạng nội bộ.
• Setup máy thực tế: Gá đặt phôi lên ê-tô, lắp dao vào ổ chứa và đo chiều dài dao thực tế.
• Mô phỏng tại máy: Chạy thử chương trình ở chế độ không cắt phôi (dao di chuyển trên cao) để quan sát xem có nguy cơ va chạm giữa dao và đồ gá hay không.
• Gia công thật: Khi mọi thứ đã an toàn, nhấn nút Cycle Start để bắt đầu quá trình sản xuất.



Các yếu tố ảnh hưởng đến chất lượng lập trình CNC



• Chiến lược chạy dao: Chạy dao zic-zac, xoắn ốc hay troichoidal.
• Tối ưu hóa thời gian: Giảm thiểu các chuyển động thừa (Air cutting).
• Kiểm soát nhiệt và phôi: Cách tưới nguội và thoát phoi ảnh hưởng đến tuổi thọ dao.



Tổng kết

Lập trình CNC là một hành trình không ngừng học hỏi. Từ những dòng G-code thủ công cho đến sự hỗ trợ mạnh mẽ của AI và máy đa trục, cốt lõi vẫn là tư duy logic của người kỹ sư. Làm chủ được quy trình lập trình là bạn đã nắm trong tay chìa khóa của nền sản xuất hiện đại.
