Gia công Offset là gì và tại sao nó lại quan trọng trong CNC?
Gia công offset mang đến một phương pháp đơn giản và hiệu quả để điều chỉnh đường cắt, cải thiện độ chính xác và kéo dài tuổi thọ dụng cụ.Phương pháp gia công offset giúp các công ty giảm thiểu lỗi và sản xuất các chi tiết đồng nhất mà không cần sửa chữa thủ công. Các kỹ sư và nhà quản lý có thể sử dụng gia công offset để tinh chỉnh sản xuất và nâng cao hiệu quả trong hoạt động hàng ngày.
Phương pháp này giúp các nhóm kiểm soát kết quả gia công tốt hơn và dễ dàng cân bằng tốc độ với độ chính xác.
Phương pháp này giúp các nhóm kiểm soát kết quả gia công tốt hơn và dễ dàng cân bằng tốc độ với độ chính xác.
Gia công Offset là gì?
Gia công offset bù trừ là việc thực hiện những thay đổi nhỏ về vị trí của dụng cụ trên máy CNC để cải thiện quy trình chế tạo chi tiết. Những thay đổi này, hay còn gọi là "bù trừ", điều chỉnh đường đi hoặc độ sâu của dụng cụ cắt trong quá trình gia công. Chúng được áp dụng thông qua hệ thống điều khiển của máy mà không cần thay đổi chương trình G-code ban đầu.
Người vận hành thường sử dụng bù trừ để hiệu chỉnh độ mòn dụng cụ, tính đến sự thay đổi vật liệu hoặc tinh chỉnh kích thước chi tiết trong quá trình sản xuất. Kỹ thuật linh hoạt này giúp gia công chính xác và nhất quán, ngay cả trong điều kiện thay đổi.
Các loại offsets
Gia công offset dựa trên nhiều offset để đảm bảo dụng cụ di chuyển chính xác đến vị trí cần thiết. Mỗi loại có một mục đích riêng và phối hợp với nhau để tạo ra các chi tiết chính xác. Sau đây là cách thức hoạt động và tầm quan trọng của chúng.
- Bù trừ công cụ
Độ lệch dụng cụ điều chỉnh khả năng nhận biết của máy về vị trí chính xác của dụng cụ cắt. Vì dụng cụ có chiều dài và đường kính khác nhau, độ lệch này đảm bảo máy sẽ bù trừ những khác biệt đó. Có hai loại chính:
- Độ lệch Chiều dài (Bù Chiều dài Dụng cụ): Thông số này cho máy biết khoảng cách từ đầu dụng cụ đến trục chính. Thông số này rất quan trọng để đảm bảo chuyển động trục Z chính xác. Nếu không có thông số này, dụng cụ có thể cắt quá sâu hoặc không đủ sâu.

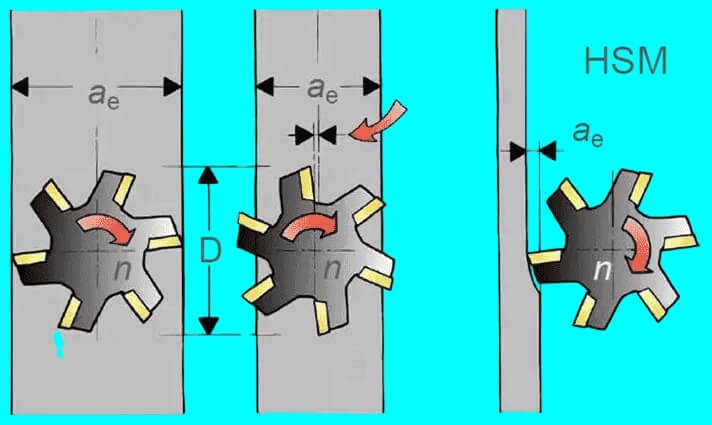

- Bù bán kính hoặc đường kính (Bù dao): Điều chỉnh đường chạy dao theo hướng X và Y để phù hợp với chiều rộng của dao. Ví dụ: nếu bạn đang cắt một biên dạng và không sử dụng chức năng bù dao, dao sẽ đi theo đường chạy dao đã lập trình, chứ không phải theo cạnh của chi tiết. Chức năng bù dao cho phép dao di chuyển nhẹ sang trái hoặc phải so với đường chạy dao đã lập trình, tùy thuộc vào hướng cắt.
Giá trị bù dao thường được nhập vào bảng bù dao của hệ thống điều khiển CNC. Khi lắp đặt dao mới, người vận hành sẽ cập nhật giá trị bù dao thay vì phải viết lại chương trình. Điều này giúp tiết kiệm thời gian và cải thiện tính nhất quán.
- Bù trừ công việc
Bù trừ công việc xác định vị trí của chi tiết trên bàn máy. Chúng dịch chuyển điểm không của chương trình từ vị trí gốc của máy đến bất kỳ vị trí nào chi tiết được đặt. Điều này rất quan trọng vì các chi tiết không phải lúc nào cũng nằm cùng một vị trí.
Các bù trừ công việc phổ biến bao gồm:
- G54 đến G59: Đây là các mã bù trừ công việc tiêu chuẩn trong hầu hết các máy CNC . Mỗi mã đặt một điểm gốc duy nhất, hữu ích khi chạy nhiều chi tiết hoặc đồ gá trong một lần thiết lập.
- G92: Tạm thời đặt điểm không mới, thường được sử dụng trong các máy đời cũ. Ngày nay, tính năng này ít phổ biến hơn.
- G10: Cho phép lập trình viên thiết lập độ lệch trực tiếp trong chương trình, mà không cần nhập thủ công vào bảng điều khiển.
Sử dụng bù trừ công việc giúp giảm thời gian thiết lập. Sau khi người vận hành đặt điểm không của chi tiết, chương trình có thể được sử dụng lại trên nhiều lần thiết lập. Nếu chi tiết dịch chuyển nhẹ, người vận hành chỉ cần điều chỉnh bù trừ—không cần phải điều chỉnh toàn bộ mã.
- Hệ tọa độ máy
Hệ tọa độ máy là tham chiếu cơ sở của máy CNC. Nó đại diện cho vị trí gốc - điểm cố định nơi máy khởi động khi được bật nguồn.
Bạn không thể thay đổi hệ tọa độ này. Hệ thống điều khiển sử dụng nó cho các phép tính nội bộ, chẳng hạn như:
- Xác định giới hạn và phạm vi di chuyển
- Đưa máy về nhà
- Theo dõi vị trí tuyệt đối để đảm bảo an toàn
Mặc dù bạn không lập trình trực tiếp theo tọa độ máy, tất cả các giá trị bù trừ khác—dụng cụ và công đều được đo từ gốc tọa độ cố định này. Nó đóng vai trò là nền tảng cho mọi thứ khác.
- Độ lệch của đồ đạc
Bù trừ đồ gá là bù trừ gia công, nhưng chúng được sử dụng khi nhiều đồ gá được lắp trên cùng một bàn. Mỗi đồ gá giữ một chi tiết, và mỗi chi tiết đều có điểm gốc. Với bù trừ đồ gá, người vận hành có thể lập trình một chi tiết và chạy nhiều bản sao ở các vị trí khác nhau bằng cách thay đổi bù trừ đang hoạt động.
Điều này thường thấy trong sản xuất số lượng lớn hoặc khi sử dụng pallet nhiều chi tiết. Nó giúp mọi việc hiệu quả và cho phép bạn chuyển đổi giữa các chi tiết mà không cần dừng máy.
Thiết bị và công cụ cho gia công Offset
Gia công offset phụ thuộc vào thiết bị chính xác và công cụ đáng tin cậy. Mỗi thành phần đều góp phần đảm bảo đường cắt chính xác và có thể lặp lại.
- Máy CNC và Hệ thống điều khiển
Máy CNC có khả năng bù trừ cho phép người vận hành điều chỉnh đường chạy dao mà không cần viết lại chương trình. Hầu hết sử dụng mã G để thiết lập bù trừ như G54 (gia công) và G43 (chiều dài dao). Các hệ thống điều khiển hiện đại cũng hỗ trợ nhiều loại bù trừ và tinh chỉnh theo thời gian thực.

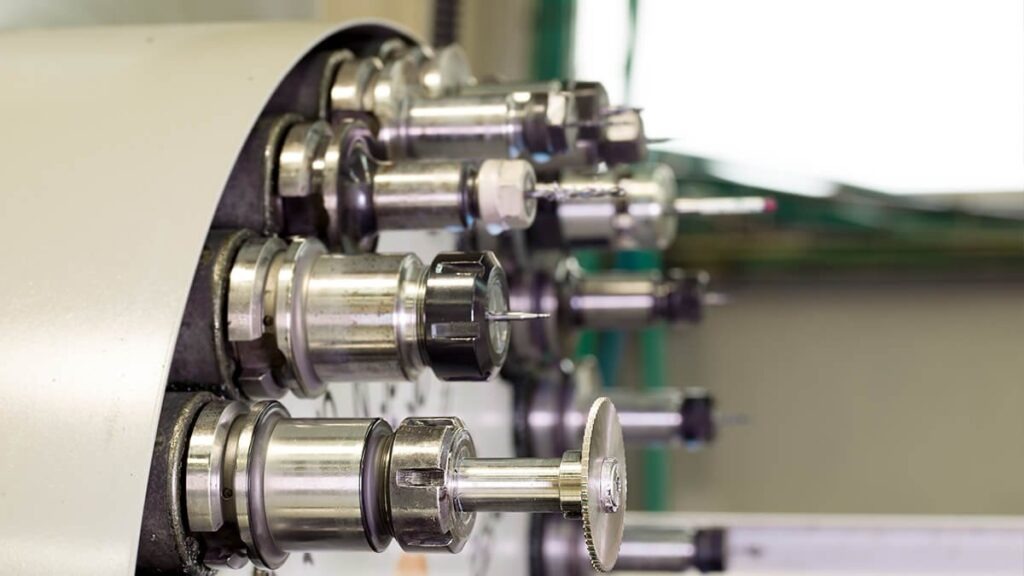

- Dụng cụ cắt và giá đỡ
Dụng cụ cắt có chiều dài và đường kính khác nhau, vì vậy đầu kẹp phải cứng và chính xác. Các loại đầu kẹp như collet ER, đầu kẹp co nhiệt hoặc đầu kẹp thủy lực giúp giảm độ lệch tâm và duy trì độ thẳng hàng. Đầu kẹp phù hợp giúp kéo dài tuổi thọ dụng cụ và cải thiện chất lượng cắt.
- Thiết bị đo lường và hiệu chuẩn
Các công cụ chính xác như đồng hồ so, bộ điều chỉnh dao, thước đo độ cao và đầu dò giúp thiết lập và kiểm tra độ lệch. Đầu dò cảm ứng đo vị trí phôi. Bộ điều chỉnh dao kiểm tra chiều dài dao. Hiệu chuẩn đảm bảo máy đọc chính xác độ lệch cho mọi công việc.
Quy trình gia công bù trừ offset
Các quy trình này cho phép thợ máy tinh chỉnh độ chính xác trong quá trình thiết lập và sản xuất. Mỗi quy trình đảm bảo dụng cụ cắt chính xác vị trí và cách thức cần cắt.
- Thiết lập độ lệch chiều dài công cụ
Độ lệch chiều dài dụng cụ được điều chỉnh theo khoảng cách thẳng đứng giữa trục chính và đầu dụng cụ. Người vận hành đo dụng cụ bằng bộ điều chỉnh dụng cụ hoặc phương pháp chạm thủ công. Giá trị này sau đó được nhập vào bảng bù trừ của máy. Nó đảm bảo dụng cụ đạt đến độ sâu chính xác, bất kể kích thước. Nếu không, đường cắt có thể quá nông hoặc quá sâu.
- Điều chỉnh độ lệch tọa độ phôi
Bù tọa độ phôi sẽ dịch chuyển điểm không của máy để khớp với vị trí của chi tiết trên bàn máy. Điều này thường được thiết lập bằng máy dò cạnh, đầu dò hoặc đồng hồ so. Người vận hành sẽ gán bù tọa độ gia công chính xác (như G54 hoặc G55) dựa trên vị trí kẹp chi tiết. Điều này cho phép chương trình chạy chính xác, ngay cả khi chi tiết không phải lúc nào cũng ở cùng một vị trí.
- Bù trừ cho sự mài mòn dụng cụ và sự giãn nở vì nhiệt
Theo thời gian, dụng cụ bị mài mòn và các bộ phận máy bị giãn nở do nhiệt. Những thay đổi này ảnh hưởng đến độ chính xác của chi tiết. Thợ máy theo dõi độ mòn của dụng cụ và áp dụng các thay đổi bù trừ nhỏ để giữ cho kích thước đồng nhất. Thay đổi nhiệt có thể khiến các bộ phận giãn nở hoặc dịch chuyển. Các bù trừ giúp bù trừ những thay đổi này mà không cần dừng sản xuất hoặc viết lại mã.
Ưu điểm của gia công offset
Gia công offset cải thiện quy trình chế tạo chi tiết bằng cách giúp việc thiết lập dễ dàng hơn và cắt chính xác hơn. Những lợi ích này giúp các xưởng tiết kiệm thời gian và giảm thiểu lãng phí.
- Độ chính xác và độ tin cậy cao hơn
Độ lệch hiệu chỉnh kích thước dụng cụ, độ mòn dụng cụ và vị trí đặt chi tiết. Chúng giúp máy cắt chính xác ngay cả khi chi tiết bị dịch chuyển hoặc dụng cụ thay đổi, dẫn đến dung sai chặt chẽ hơn và ít lỗi hơn.
- Tính linh hoạt trong sản xuất nhiều phần
Với nhiều bù trừ gia công, bạn có thể chạy nhiều chi tiết hoặc thiết lập khác nhau trong một chu kỳ. Bạn không cần phải lập trình lại đường chạy dao. Chỉ cần chuyển đổi bù trừ. Điều này hữu ích cho các công việc hàng loạt hoặc khi sử dụng đồ gá nhiều chi tiết.
- Giảm thời gian thiết lập và lỗi
Sau khi thiết lập bù trừ, không cần phải dịch chuyển thủ công các bộ phận hoặc viết lại mã, giúp tăng tốc quá trình chuyển đổi. Người vận hành cũng có thể điều chỉnh nhanh chóng bằng bảng điều khiển, giúp giảm thiểu sai sót trong quá trình thiết lập.
Thực hành tốt nhất cho gia công bù trừ
Duy trì quy trình ổn định và có thể lặp lại là chìa khóa. Những thói quen này giúp giảm thiểu sai sót, tiết kiệm thời gian và tăng độ chính xác của chi tiết.
- Chuẩn hóa các thủ tục bù trừ
Luôn áp dụng các bước tương tự khi thiết lập bù trừ dao và chi tiết gia công. Hãy lập danh sách kiểm tra để hướng dẫn thiết lập. Ghi lại giá trị bù trừ vào ghi chú công việc hoặc hệ thống điều khiển của máy. Điều này giúp tránh nhầm lẫn, đặc biệt là khi chuyển đổi giữa các người vận hành hoặc máy khác nhau.
- Hiệu chuẩn và bảo trì máy định kỳ
Kiểm tra máy thường xuyên. Tìm kiếm các dấu hiệu hao mòn, vấn đề căn chỉnh hoặc sự cố với cảm biến. Hiệu chuẩn dụng cụ và đầu dò theo lịch trình thường xuyên. Máy móc trong tình trạng tốt sẽ có dung sai chặt chẽ hơn và ít cần thay đổi độ lệch trong quá trình vận hành.
- Đào tạo Người vận hành và Lập trình viên
Mọi người trong xưởng nên hiểu rõ về offset. Hãy đào tạo người vận hành cách lắp đặt dụng cụ chính xác, điều chỉnh độ mòn và xác định vị trí điểm gốc của phôi. Đảm bảo lập trình viên hiểu rõ offset ảnh hưởng đến mã gia công như thế nào. Đào tạo tốt sẽ giảm thiểu sai sót và giúp mọi thứ vận hành trơn tru.
Gia công Offset trong các ngành công nghiệp khác nhau
Gia công offset đóng vai trò quan trọng trong các ngành công nghiệp đòi hỏi độ chính xác cao, kết quả đồng nhất và khả năng thích ứng với nhiều thiết lập khác nhau. Nó giúp duy trì chất lượng đồng thời đảm bảo hiệu quả sản xuất.
- Ứng dụng hàng không vũ trụ
Các chi tiết hàng không vũ trụ phải cực kỳ chính xác. Ngay cả những sai sót nhỏ cũng có thể dẫn đến hỏng hóc. Gia công bù trừ giúp điều chỉnh các thay đổi nhiệt, độ uốn của dụng cụ và các chuyển động đa trục phức tạp. Phương pháp này thường được sử dụng cho các chi tiết tuabin, giá đỡ và khung kết cấu.
- Linh kiện ô tô
Các nhà máy ô tô vận hành với khối lượng lớn và thường xuyên thay đổi linh kiện. Gia công offset cho phép thay đổi dụng cụ và đồ gá nhanh chóng mà không cần dừng lại để viết lại mã, giúp các bộ phận động cơ, vỏ máy và giá đỡ luôn đồng nhất trong suốt quá trình sản xuất dài.
- Thiết bị y tế
Các bộ phận y tế phải sạch sẽ, chính xác và có thể lặp lại. Độ lệch giúp kiểm soát kích thước và độ hoàn thiện của cấy ghép, dụng cụ phẫu thuật và vỏ thiết bị. Chúng cũng giúp điều chỉnh độ mòn dụng cụ nhỏ, điều này rất quan trọng khi làm việc với các chi tiết nhỏ.
- Điện tử và Linh kiện chính xác
Các linh kiện điện tử rất nhỏ và chi tiết, nên rất ít có khả năng xảy ra sai sót. Độ lệch giúp tinh chỉnh đường cắt và độ mòn của dụng cụ khi gia công các chi tiết như khe, cổng hoặc đầu nối. Chúng cũng giúp việc thiết lập nhiều chi tiết trên cùng một máy dễ dàng hơn.
Kết luận
Gia công offset là một phương pháp thiết thực giúp cải thiện độ chính xác của chi tiết, giảm thời gian thiết lập và duy trì tính nhất quán trong suốt quá trình gia công. Việc điều chỉnh đường chạy dao và hệ tọa độ cho phép sản xuất linh hoạt, chuyển đổi nhanh hơn và kiểm soát tốt hơn độ mòn dao và biến dạng máy.
