Gia công chi tiết phức tạp bằng CNC như thế nào?

Gia công cơ khí CNC hiện đại không chỉ dừng lại ở việc tạo ra các chi tiết hình khối đơn giản. Với sự ra đời và phát triển của công nghệ CNC (Computer Numerical Control), ngành công nghiệp đã có thể chế tạo những chi tiết vô cùng phức tạp với độ chính xác và tốc độ chưa từng có.

Bài viết này sẽ đi sâu vào cách thức và lý do tại sao công nghệ CNC lại là giải pháp tối ưu cho việc gia công các chi tiết có hình học phức tạp.


Chi tiết phức tạp là gì?

Trong lĩnh vực cơ khí, chi tiết phức tạp là những bộ phận có các đặc điểm hình học mà máy móc truyền thống khó hoặc không thể gia công được trong một lần gá đặt. Chúng thường có:

• Bề mặt định hình: Các đường cong, mặt cong ba chiều (3D) như cánh tuabin, lòng khuôn mẫu.
• Góc độ nghiêng: Các lỗ, rãnh được cắt ở góc nghiêng so với các trục chính (X, Y, Z).
• Dung sai cực kỳ nhỏ: Yêu cầu độ chính xác cao đến mức ±0.005 mm hoặc thấp hơn.
• Nhiều mặt gia công: Chi tiết cần được gia công từ nhiều hướng khác nhau.

 Vai trò của CNC trong gia công phức tạp

Máy CNC đã thay thế hoàn toàn sức lao động thủ công trong việc xử lý các bề mặt phức tạp, mang lại ba lợi ích cốt lõi:


1. Độ chính xác và độ lặp lại tuyệt đối

• Hệ thống CNC được điều khiển bằng thuật toán và G-code, loại bỏ lỗi do sự mệt mỏi hoặc thiếu kinh nghiệm của người thợ.
• Độ lặp lại: Máy CNC có thể sản xuất hàng ngàn chi tiết giống hệt nhau, điều kiện tiên quyết cho sản xuất hàng loạt trong các ngành yêu cầu tiêu chuẩn cao (như hàng không, y tế).

2. Khả năng xử lý đa trục

• Đây là yếu tố then chốt nhất. Thay vì chỉ di chuyển theo ba trục cơ bản (X, Y, Z), máy CNC hiện đại có thể kết hợp thêm các trục quay (A, B, C).
• Máy phay CNC 5 Trục (5-Axis Milling): Cho phép đầu dao và/hoặc phôi quay đồng thời trong quá trình cắt, giúp dao cắt tiếp cận chi tiết từ mọi góc độ.

3. Tối ưu hóa dụng cụ cắt

Máy CNC cho phép sử dụng các dụng cụ cắt có hình dạng đặc biệt (như dao bi, dao phay góc) và áp dụng các chế độ cắt (tốc độ, lượng chạy dao) được tối ưu hóa bằng phần mềm, đảm bảo hiệu suất và tuổi thọ dao.


Công nghệ 5 trục: Chìa khóa của sự phức tạp

Để gia công các chi tiết phức tạp, công nghệ 5 Trục CNC là tiêu chuẩn vàng.


1. Nguyên lý hoạt động

Máy 5 trục bổ sung hai trục quay vào ba trục tịnh tiến (X, Y, Z) cơ bản. Hai trục quay này thường là Trục A (quay quanh X) và Trục C (quay quanh Z), hoặc các cấu hình khác (ví dụ: Trục B và C).


2. Lợi ích của gia công 5 trục

• Giảm thiểu gá đặt: Có thể hoàn thành chi tiết trong một lần gá đặt duy nhất, tiết kiệm thời gian và loại bỏ sai số tích lũy do tháo lắp.
• Tăng chất lượng bề mặt: Cho phép định hướng dao cắt vuông góc với bề mặt chi tiết, giảm thiểu dấu dao và cải thiện độ nhẵn.
• Gia công chiều sâu lớn: Cho phép sử dụng dao cắt ngắn hơn do khả năng nghiêng đầu dao, giảm rung động và tăng độ cứng vững.
• Khả năng tiếp cận: Gia công được các khu vực khuất, hốc sâu hoặc các mặt nghiêng mà máy 3 trục không thể chạm tới.

Quy trình gia công CNC chi tiết phức tạp

Việc gia công chi tiết phức tạp đòi hỏi một quy trình kỹ thuật nghiêm ngặt, từ thiết kế đến vận hành:

1. Thiết kế (CAD) và phân tích bản vẽ

Kiểm tra dung sai hình học và kích thước (GD&T - Geometric Dimensioning and Tolerancing) để xác định mức độ phức tạp.

2. Lập trình CAM

Sử dụng phần mềm CAM cao cấp (như Mastercam, Siemens NX, HyperMill) để tạo đường chạy dao tối ưu cho máy đa trục.

Mô phỏng: Thực hiện mô phỏng ảo để kiểm tra va chạm giữa dao, gá kẹp và chi tiết trước khi chạy máy thực tế. Đây là bước bắt buộc để tránh hư hỏng máy móc đắt tiền.

3. Lựa chọn dụng cụ cắt và chế độ cắt

Lựa chọn vật liệu dao cắt (thường là Carbide phủ PVD/CVD) phù hợp với vật liệu phôi.

Thiết lập chế độ cắt (tốc độ trục chính, lượng chạy dao, chiều sâu cắt) tối ưu để cân bằng giữa tốc độ gia công và tuổi thọ dao.

4. Kiểm soát chất lượng

Sử dụng các thiết bị đo lường chính xác cao (như Máy đo tọa độ CMM - Coordinate Measuring Machine) để xác nhận chi tiết đạt yêu cầu dung sai cực nhỏ.

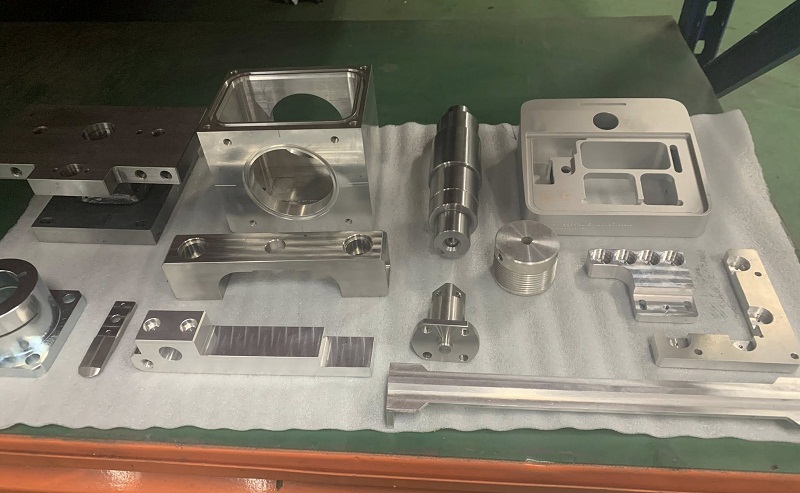

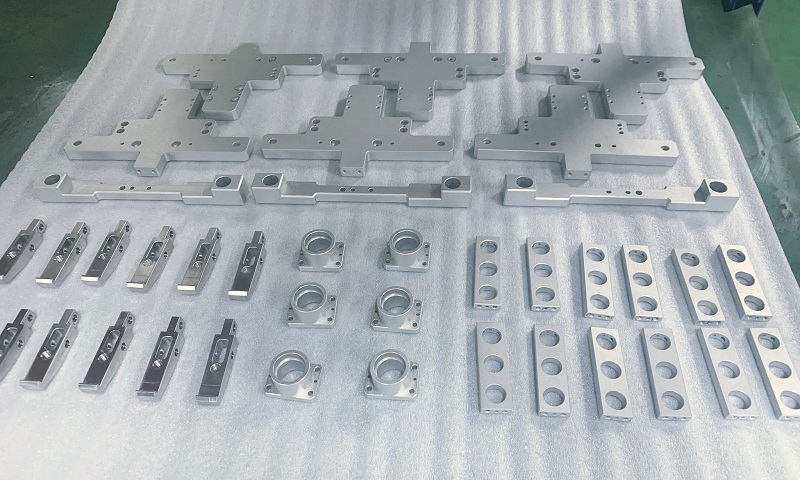

Ứng dụng thực tiễn các chi tiết phức tạp gia công bằng CNC

Gia công chi tiết phức tạp bằng CNC là xương sống của nhiều ngành công nghiệp mũi nhọn:


• Hàng không: Gia công cánh tuabin, khung máy bay bằng vật liệu Titan, Inconel.
• Y tế: Chế tạo các bộ phận cấy ghép trong cơ thể (như khớp nhân tạo), dụng cụ phẫu thuật chính xác.
• Khuôn mẫu: Gia công các bề mặt lòng khuôn 3D phức tạp (ví dụ: khuôn ép nhựa cho linh kiện điện tử).
• Ô tô thể thao: Các chi tiết động cơ, hộp số hiệu suất cao.

Tóm lại

Gia công chi tiết phức tạp bằng CNC không chỉ là một kỹ thuật, mà là sự kết hợp nhuần nhuyễn giữa phần mềm máy tính, độ cứng vững của máy móc và kiến thức chuyên sâu về chế độ cắt. Với khả năng xử lý đa trục và độ chính xác tuyệt đối, công nghệ CNC tiếp tục định hình tương lai của ngành chế tạo, biến những bản vẽ kỹ thuật phức tạp thành sản phẩm thực tế, chất lượng cao.

Nếu quý doanh nghiệp đang tìm kiếm một đối tác tin cậy, chuyên nghiệp trong lĩnh vực gia công các chi tiết cơ khí phức tạp, có độ chính xác cao, hãy tìm đến Cơ Khí Intech.

Với hệ thống máy móc CNC hiện đại, đội ngũ kỹ sư giàu kinh nghiệm trong lập trình và vận hành máy đa trục, Cơ Khí Intech cam kết mang đến những sản phẩm đạt chất lượng tối ưu, đáp ứng mọi yêu cầu khắt khe về kỹ thuật và tiến độ của bạn.

Liên hệ với Cơ khí Intech để được tư vấn và báo giá gia công, Hotline: 0966 966 205
