Gia công ren là gì?
Gia công ren là hoạt động sản xuất chính xác được sử dụng để tạo rãnh xoắn ốc hoặc xoắn ốc trên phôi. Kỹ thuật này, một phần không thể thiếu trong quá trình sản xuất các thành phần ren, bao gồm cắt hoặc tạo ren bằng các công cụ và thiết bị chuyên dụng.
Mục tiêu là sản xuất các ren bên trong hoặc bên ngoài đáp ứng các yêu cầu về hình học và kích thước cụ thể, đảm bảo khả năng tương thích với các bộ phận tương ứng trong cụm cơ khí.
Khi công cụ cắt ren quay, nó sẽ dần dần loại bỏ vật liệu tạo thành một gờ xoắn ốc liên tục được gọi là ren vít. Mục đích chính của ren là đóng vai trò là chất kết dính giữa hai thành phần. Nó cho phép buộc chặt thông qua sự tương tác của ren đực và ren cái.
Các thông số chính để gia công ren
Để thiết kế và tạo ren hiệu quả, bạn cần hiểu các thông số hình học chính của ren. Chúng bao gồm:
- Đỉnh: Bề mặt ngoài cùng của sợi chỉ, được tạo bởi hai mặt của sợi chỉ, được gọi là đỉnh.
- Gốc: Đây là bề mặt dưới cùng của rãnh. Nó nối các cạnh ở dưới cùng của rãnh ren.
- Sườn: Nói một cách đơn giản, sườn là mặt của sợi chỉ. Nó liên kết đỉnh với gốc và hoạt động như một bề mặt ghép trong quá trình lắp ráp.
- Bước ren: Bước ren có thể được định nghĩa là khoảng cách giữa một điểm trên cấu trúc ren và một điểm tương đương trên ren liền kề. Ví dụ, khoảng cách giữa các đỉnh của hai ren liên tiếp.
- Trục ren: Là một đường thẳng tưởng tượng đi qua giữa vít ren.
- Đường kính chính: Là đường kính của hình trụ chính, một hình trụ tưởng tượng (đồng tâm với trục ren) liên kết các đỉnh của ren ngoài hoặc gốc của ren trong.
- Đường kính nhỏ: Là đường kính của hình trụ nhỏ, là hình trụ tưởng tượng chạm vào chân ren ngoài hoặc đỉnh ren trong.
- Góc xoắn ốc: Đây là góc giữa trục ren và xoắn ốc trên ren thẳng. Trên ren côn, góc xoắn ốc đề cập đến góc giữa trục ren và xoắn ốc hình nón của ren.
Các loại ren gia công
Các loại ren được chia thành nhiều loại khác nhau tùy thuộc vào tiêu chuẩn phân loại. Ví dụ, dựa trên Tiêu chuẩn ren thống nhất (UTS), ren vít được nhóm thành UNC (ren thô) và UNF (ren mịn). Các loại ren khác bao gồm ren vuông, ren côn, ren trái, ren phải và ren acme
Có nhiều loại ren theo các tiêu chuẩn phân loại khác nhau. Đối với hệ thống ren Unified, ren UNF (mịn) và ren UNC (thô) là tiêu chuẩn. Tuy nhiên, hai loại ren chính là ren trong và ren ngoài.

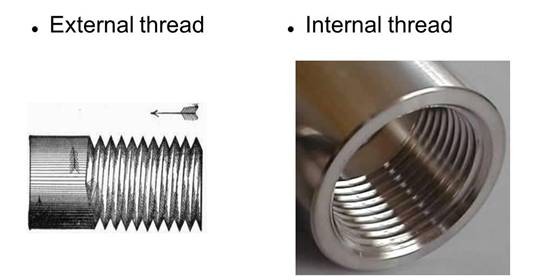

Nói như vậy, tất cả các ren gia công đều được chia thành hai loại chính: ren ngoài và ren trong.
- Ren bên trong
Ren trong, còn được gọi là ren cái, chạy dọc theo bên trong của một bộ phận. Chúng thường được gia công bằng vòi, máy phay ren hoặc dụng cụ ren một đầu.
Các thành phần có ren bên trong như đai ốc và lỗ ren có thể bắt vít tạo thành kết nối chắc chắn bên trong phôi.
- Ren bên ngoài
Ren ngoài, hay ren đực, được tìm thấy trên bề mặt bên ngoài của các chốt như bu lông, vít, đinh tán và chốt chặn. Hầu hết các nhà sản xuất thích sử dụng máy tiện để gia công ren ngoài. Ngoài ra, bạn có thể lựa chọn quy trình cắt khuôn. Cắt ren ngoài nhìn chung dễ hơn tạo ren trong.
Làm thế nào để cắt ren gia công?
Cắt ren lý tưởng để chế tạo các bộ phận có kết nối vít. Biết cách cắt ren rất có lợi. Ví dụ, với kiến thức này, bạn có thể chế tạo vít hoặc đai ốc một mảnh hoặc sửa chữa chúng nếu cần. Ngoài ra, máy cắt ren không phải lúc nào cũng có sẵn.
1. Cách cắt ren bên trong
Trước tiên, hãy chuẩn bị các công cụ phù hợp, bao gồm kính bảo hộ, máy khoan trụ hộp (dành cho vòi máy), cờ lê vòi điều chỉnh được (dành cho vòi tay), vòi bên trong, máy khoan xoắn và mũi khoét lỗ 90 độ.
Sau khi có được các công cụ phù hợp, bước tiếp theo là xác định đường kính lỗ mà bạn muốn đặt ren vào. Khi đã xác định được đường kính, bước tiếp theo là biết được mũi ren phù hợp để cắt. Để xác định đường kính lỗ lõi, hãy trừ bước ren khỏi đường kính mũi ren.
Để bắt đầu cắt ren bên trong, trước tiên bạn dùng một cái đục để định tâm rồi khoan một lỗ lõi bằng mũi khoan xoắn. Để tạo vát vào lỗ lõi, hãy sử dụng mũi khoét lỗ 90 độ. Cắt ren bao gồm việc vặn cờ lê vòi vào lỗ lõi có gắn vòi.
2. Cách cắt ren ngoài
Các dụng cụ bạn cần để cắt ren ngoài bao gồm giũa, phôi khuôn, đầu phẳng, khuôn tròn, thanh, ê tô (để kẹp) và bình xịt cắt.
Để cắt ren ngoài, trước tiên hãy giũa các cạnh của thanh tròn rồi vát cạnh theo góc 45 độ. Đảm bảo rằng khi so sánh với độ sâu của ren, vát cạnh phải lớn hơn.
Bước tiếp theo là kẹp hoặc giữ chặt khuôn tròn để cố định chắc chắn. Điều này ngăn ngừa chuyển động không mong muốn vì thanh cần nhiều áp lực để cắt ren ngoài một cách tối ưu. Sử dụng bình xịt cắt để cải thiện chất lượng bề mặt của bộ phận.
Mẹo hay để gia công ren hiệu quả
Có một số lợi ích khi biết cách gia công ren. Tuy nhiên, việc có được những mẹo tuyệt vời để gia công có thể tạo nên sự khác biệt giữa ren tối ưu và ren không tối ưu. Vì vậy, đây là một số mẹo để gia công ren.
Bao gồm một vát cho các phần đầu ren ngoài;
- Đảm bảo đầu bắt đầu của sợi chỉ có bề mặt phẳng. Ngoài ra, đảm bảo rằng nó phù hợp với trục trung tâm của sợi chỉ
- Làm cho các sợi ren bên trong kết thúc bằng một lỗ khoét
- Trong quá trình tạo hình hoặc cắt ren, các bộ phận hình ống thường chịu áp lực, đó là lý do tại sao chúng cần có độ dày thành ống lớn hơn
- Trong khi việc sử dụng kích thước ren độc đáo là tốt và ổn thì việc sử dụng kích thước ren tiêu chuẩn sẽ tiết kiệm hơn
- Các sợi có chiều cao thấp được ưu tiên hơn các sợi có chiều cao cao nếu không có thông số kỹ thuật về sợi.
Các phương pháp gia công ren hiệu quả
Có một số phương pháp gia công ren vít trong CNC. Các phương pháp khác nhau này có các tính năng và lợi ích riêng. Ở đây, chúng tôi sẽ thảo luận về những phương pháp phổ biến và điểm nổi bật của chúng.
1. Tapping
Tapping lý tưởng để sử dụng trong sản xuất ren bên trong. Đây là phương pháp ren kinh tế cũng như hiệu quả. Phương pháp CNC này có thể áp dụng để sử dụng trong các lỗ ren có độ chính xác vị trí thấp cũng như các lỗ có đường kính nhỏ.
Là phương pháp gia công ren vít, phương pháp này đã giảm thời gian chết của máy tiện ren CNC. Ngoài ra, cấu trúc gia công ở đây khá đơn giản so với các phương pháp khác. Hơn nữa, taro là một quá trình cắt tốc độ cao giúp cải thiện đáng kể năng suất và hiệu quả gia công.
Các công cụ cắt được sử dụng trong phương pháp gia công này rẻ hơn, do đó giảm chi phí sản xuất. Đây cũng là một quy trình linh hoạt với nhiều ứng dụng.

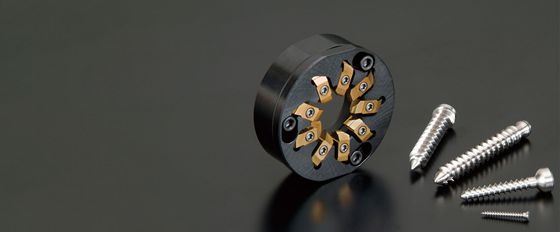

2. Phay ren
Đây là một phương pháp khác được sử dụng để tạo ren vít. Quy trình này sử dụng dao phay cũng như trung tâm gia công 3 trục. Nó cũng áp dụng nội suy tròn của ba trục chính; x, y và z. Phay ren lý tưởng để tạo ren các bộ phận lớn hoặc vật liệu có giá trị cao.
Phay ren có tốc độ xử lý nhanh, độ chính xác cao và hiệu quả. Dụng cụ phay được sử dụng thường chứa hợp kim cứng. Ngoài ra, dụng cụ cắt phay rất đa năng, giúp giảm nhu cầu mua các dụng cụ khác nhau cho các quy trình phay khác nhau. Ví dụ, cùng một dụng cụ cắt có thể cắt ren trái và phải bằng cùng một bước vít. Bạn có thể điều chỉnh đường kính lỗ, dung sai và vật liệu cắt với độ khó tối thiểu.
Ren được tạo ra bằng phương pháp phay có bề mặt chất lượng cao với không có gờ. Phương pháp này lý tưởng để tạo các bộ phận có thành mỏng, gia công lỗ mù và các bộ phận không đối xứng/không quay.
3. Cắt ren CNC trên máy tiện
Cắt ren trên máy tiện là một quy trình ren vít phổ biến khác với phạm vi áp dụng rộng. Máy tiện CNC tạo điều kiện thuận lợi cho việc sản xuất ren vít chất lượng cao. Với phương pháp này, thợ máy có thể tạo ra nhiều ren côn, ren dẫn và bước ren.
Ta rô cứng và ren một điểm là hai phương pháp phổ biến nhất được sử dụng trong ren máy tiện CNC. Ren một điểm sử dụng một dụng cụ có chèn có thể lập chỉ mục với hình dạng và kích thước tương ứng với đầu vít đã hoàn thiện.

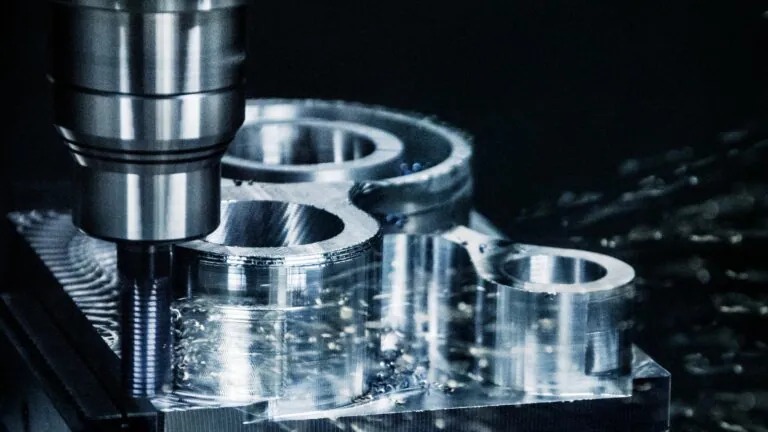

4. Mài ren
Đây là lý tưởng để sử dụng trong việc cắt ren các phôi gia công đã tôi cứng. Hai loại bánh mài chính được sử dụng cho quy trình này; bánh mài nhiều đường và bánh mài một đường. Bánh mài một đường có độ chính xác bước với cấp 5 ~ 6. Nó cũng có độ nhám bề mặt là R1,25～0,08 μm.
Mài một đường lý tưởng để chế tạo vít chính xác, trục vít, thước đo ren, dao mài xẻng và ren số lượng nhỏ.
Mài nhiều đường được chia thành phương pháp mài cắt và mài dọc. Sự khác biệt chính giữa hai phương pháp này là chiều rộng của bánh mài. Trong phương pháp mài dọc, chiều rộng của bánh mài nhỏ hơn chiều dài của sợi được mài. Mặt khác, chiều rộng của bánh mài được sử dụng trong phương pháp mài cắt có chiều dài lớn hơn chiều dài của sợi.

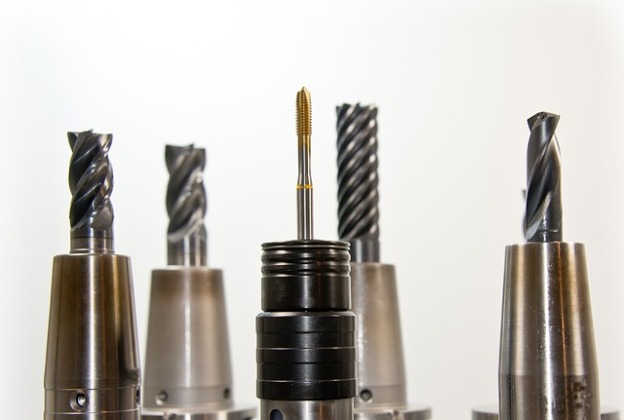

Ứng dụng của ren gia công
Gia công ren là một phần không thể thiếu của nhiều ngành công nghiệp, nơi độ chính xác và chức năng giao thoa để tạo ra các thành phần thiết yếu. Sau đây là cái nhìn sâu hơn về mười ngành công nghiệp phụ thuộc nhiều vào các bộ phận ren và các ứng dụng cụ thể trong mỗi ngành:
- Ngành công nghiệp ô tô:
Trong ngành công nghiệp ô tô, các thành phần ren đóng vai trò quan trọng trong việc đảm bảo tính toàn vẹn và hiệu suất của nhiều hệ thống khác nhau. Chúng được sử dụng trong các ứng dụng như bu lông động cơ, cụm truyền động và hệ thống lái. Các thành phần này rất cần thiết để đảm bảo độ kín khít trong khối động cơ, ngăn ngừa rò rỉ và duy trì hiệu suất động cơ tối ưu. Ngoài ra, chúng còn đảm bảo lắp bánh xe, mang lại sự an toàn và ổn định cho xe, điều này rất quan trọng đối với cả việc lái xe hàng ngày và các ứng dụng hiệu suất cao.
- Hàng không vũ trụ:
Ngành hàng không vũ trụ phụ thuộc rất nhiều vào ốc vít ren vì vai trò quan trọng của chúng trong việc đảm bảo an toàn và chức năng của máy bay. Các thành phần này được sử dụng trong các thành phần động cơ máy bay, bu lông khung máy bay và thiết bị đo buồng lái. Trong động cơ phản lực, ốc vít phải chịu được nhiệt độ và độ rung khắc nghiệt, duy trì tính toàn vẹn của cấu trúc trong những điều kiện khắc nghiệt. Độ chính xác và độ bền của các thành phần này rất cần thiết cho hoạt động an toàn của máy bay, nơi mà ngay cả những hỏng hóc nhỏ cũng có thể gây ra hậu quả nghiêm trọng.
- Sản xuất:
Các thành phần ren trong lĩnh vực sản xuất là một phần không thể thiếu trong hoạt động của dây chuyền lắp ráp, cánh tay rô-bốt và đồ gá. Chúng đóng vai trò là giá đỡ và kẹp có thể điều chỉnh, cho phép thay đổi cấu hình nhanh chóng giúp nâng cao hiệu quả sản xuất. Tính linh hoạt này cho phép các nhà sản xuất nhanh chóng thích ứng với các yêu cầu sản xuất mới và tối ưu hóa quy trình, cuối cùng là tăng năng suất và giảm thời gian chết trong môi trường công nghiệp có nhịp độ nhanh.
- Điện tử:
Trong ngành điện tử, các linh kiện ren đóng vai trò quan trọng trong việc lắp ráp vỏ máy, khung máy và các thiết bị tiêu dùng. Các ren chính xác trong các ốc vít nhỏ đặc biệt quan trọng trong điện thoại thông minh và máy tính xách tay, nơi chúng đảm bảo lắp ráp nhỏ gọn và an toàn. Các linh kiện này góp phần tạo nên độ bền và chức năng của các thiết bị điện tử, cho phép các nhà sản xuất đáp ứng nhu cầu của người tiêu dùng về thiết kế đẹp mắt và hiệu suất đáng tin cậy.
- Thiết bị y tế:
Ngành thiết bị y tế sử dụng các thành phần có ren trong dụng cụ phẫu thuật, cấy ghép và thiết bị chẩn đoán. Ví dụ, vít chỉnh hình được sử dụng trong phẫu thuật xương, nơi cần có độ chính xác cao để đảm bảo an toàn cho bệnh nhân và kết quả phẫu thuật thành công. Các thành phần này phải đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt vì độ tin cậy của chúng ảnh hưởng trực tiếp đến sức khỏe và quá trình phục hồi của bệnh nhân.
- Xây dựng:
Trong xây dựng, các thành phần ren được sử dụng trong bu lông kết cấu, lắp đặt HVAC và kết nối hệ thống ống nước. Đặc biệt, bu lông neo rất quan trọng để cố định các kết cấu thép, cung cấp khả năng chịu tải cao cần thiết để đảm bảo sự ổn định và an toàn của tòa nhà. Các thành phần này được thiết kế để chịu được các tác nhân gây căng thẳng từ môi trường và hỗ trợ tính toàn vẹn của các dự án xây dựng quy mô lớn.
- Ngành năng lượng:
Các thành phần ren trong ngành năng lượng là thiết yếu đối với thiết bị khoan dầu, bu lông tua bin gió và giá đỡ tấm pin mặt trời. Chúng được thiết kế riêng cho môi trường áp suất cao, chẳng hạn như khai thác dầu, nơi mà việc bịt kín và bảo dưỡng là rất quan trọng. Các thành phần này giúp đảm bảo tính toàn vẹn và an toàn trong vận hành, góp phần vào hiệu quả và độ tin cậy của các hệ thống sản xuất năng lượng.
- Quốc phòng:
Ngành công nghiệp quốc phòng dựa vào các thành phần ren để lắp ráp xe quân sự, sản xuất vũ khí và hệ thống phòng thủ hàng không vũ trụ. Các thành phần này được thiết kế để cung cấp cả sức mạnh và khả năng tháo rời nhanh chóng trong điều kiện khẩn cấp, đảm bảo máy bay quân sự và các hệ thống phòng thủ khác vẫn hoạt động và an toàn trong các nhiệm vụ quan trọng.
- Sản phẩm tiêu dùng:
Các thành phần ren trong sản phẩm tiêu dùng được sử dụng trong các thiết bị, đồ dùng thể thao và đồ nội thất. Chúng có ren có thể điều chỉnh cho phép người dùng tùy chỉnh và bảo trì, đặc biệt là trong xe đạp và thiết bị tập thể dục. Khả năng thích ứng này nâng cao trải nghiệm của người dùng, cho phép người tiêu dùng cá nhân hóa và bảo trì sản phẩm của họ một cách dễ dàng, do đó kéo dài tuổi thọ và khả năng sử dụng của chúng.
- Hàng hải:
Trong ngành hàng hải, các thành phần ren là thiết yếu đối với đóng tàu, thiết bị dưới biển và phần cứng neo đậu. Các thành phần này phải chống ăn mòn nước mặn để đảm bảo tuổi thọ và độ tin cậy của thiết bị hàng hải. Độ bền của chúng rất quan trọng để duy trì chức năng và sự an toàn của tàu thuyền và các công trình trong môi trường biển khắc nghiệt.
Kết luận
Nắm vững gia công ren là điều cần thiết để sản xuất ra các sản phẩm chất lượng cao trong ngành sản xuất. Bằng cách hiểu các loại ren, phương pháp gia công, các nhà sản xuất có thể đảm bảo độ tin cậy và độ bền của sản phẩm.
