Lập trình CNC là chìa khóa để mở khóa toàn bộ tiềm năng của máy CNC, cho phép các doanh nghiệp sản xuất các thành phần phức tạp và chính xác với hiệu quả và tính nhất quán. Đây là mã thổi hồn vào các thiết kế phức tạp. Nó hướng dẫn máy móc định hình tỉ mỉ các nguyên liệu thô thành các bộ phận phức tạp hữu ích trong một số ngành công nghiệp.
Bài viết liên quan:
Vì phần mềm máy tính điều khiển máy CNC và kết quả cuối cùng của chi tiết, nên việc lập trình máy CNC đúng cách là điều cần thiết. Lập trình kém có thể dẫn đến các vấn đề về dung sai, bề mặt hoàn thiện kém, dụng cụ bị gãy sớm và nhiều vấn đề khác. Để đảm bảo kết quả nhất quán mọi lúc, người vận hành và lập trình viên trước tiên phải nắm vững những điều cơ bản.
Lập trình CNC là gì?
Lập trình CNC là quá trình chuyển đổi mô hình CAD (thiết kế hỗ trợ máy tính) 3D thành một bộ hướng dẫn có thể đọc được bằng máy bao gồm các công cụ cắt nào cần sử dụng, tốc độ cấp liệu và nơi di chuyển công cụ để tạo ra chi tiết cuối cùng.
Lập trình CNC là quá trình tạo hướng dẫn cho các công cụ cắt. Các lập trình viên CNC sử dụng phần mềm CAM để tạo chương trình CNC hoặc họ có thể nhập thủ công mã CNC cho các bộ phận đơn giản.
Lập trình gia công CNC hoạt động như thế nào?
Lập trình CNC là một chuỗi các bước biến đổi thiết kế khái niệm thành hiện thực hữu hình. Hiểu được sự phức tạp của quá trình này giúp làm sáng tỏ cách máy gia công cơ khí CNC mang lại độ chính xác và hiệu quả cho sản xuất.
- Truy cập Thiết kế: Mô hình 3D hoặc CAD
Hành trình bắt đầu với việc lập trình viên CNC truy cập mô hình ba chiều (3D) hoặc Thiết kế hỗ trợ máy tính (CAD) của bộ phận dự định. Biểu diễn kỹ thuật số này đóng vai trò là nền tảng cho các bước lập trình tiếp theo. Mô hình CAD bao gồm hình dạng bên ngoài của bộ phận và các chi tiết quan trọng khác như kích thước, tính năng và thông số kỹ thuật vật liệu.
- Chuyển đổi sang phần mềm CAM
Quá trình chuyển đổi từ mô hình CAD sang hướng dẫn máy CNC liên quan đến việc sử dụng phần mềm Sản xuất hỗ trợ máy tính (CAM). Phần mềm CAM đóng vai trò là cầu nối, chuyển đổi thông tin hình học từ Tệp CADthành đường chạy dao hữu hình. Máy CNC sẽ theo các đường chạy dao này trong quá trình gia công. Bước này rất quan trọng để tối ưu hóa đường chạy dao dựa trên độ phức tạp của thiết kế nhằm đảm bảo hiệu quả và độ chính xác.
- Thế hệ G-code
Sau khi đường chạy dao được thiết lập, phần mềm CAM sẽ tiến hành tạo mã gia công, thường được gọi là mã G. Mã G bao gồm một loạt các lệnh chữ số chỉ thị các hành động của máy. Các lệnh này bao gồm thông tin về chuyển động của dao, tốc độ trục chính, tốc độ chạy dao và các thông số quan trọng khác cho quá trình gia công.
- Đưa vào máy CNC
Người lập trình CNC đưa hướng dẫn vào bộ điều khiển của máy CNC. Điều này thường đạt được bằng cách chuyển tệp G-code vào máy bằng thiết bị lưu trữ di động. Máy CNC thực hiện hướng dẫn, sẵn sàng bắt đầu quá trình sản xuất.
- Bắt đầu sản xuất một phần
Bước cuối cùng bao gồm khởi động máy CNC để bắt đầu quá trình sản xuất chi tiết. Khi máy CNC nhận và diễn giải mã G, nó sẽ huy động hệ thống tự động của mình. Sau đó, nó di chuyển chính xác các công cụ cắt để thực hiện các đường chạy dao đã lập trình. Kết quả là loại bỏ vật liệu một cách có hệ thống, dần dần tiết lộ chi tiết mong muốn với độ chính xác vô song..
Các mã được sử dụng cho lập trình CNC
Mã lập trình CNC theo nhiệm vụ cụ thể, được xác định bằng các chữ cái khác nhau trong bảng chữ cái, cho máy công cụ biết khi nào, ở đâu và cách loại bỏ vật liệu khỏi nguyên liệu thô. Các mã này được gọi chung là "G-code", mặc dù về mặt kỹ thuật, "g" chỉ đề cập đến "hình dạng" của bộ phận. Thuật ngữ chung "G-code" được sử dụng để bao gồm tất cả các loại hướng dẫn được mã hóa khác nhau cần thiết để gia công thành công một bộ phận. Một số loại mã CNC phổ biến nhất được liệt kê dưới đây:
- Mã D: Mã này đề cập đến độ lệch dụng cụ của máy CNC, có thể là khoảng cách từ đường tâm của dụng cụ đến cạnh cắt hoặc khoảng cách từ dụng cụ nhô ra khỏi giá đỡ dụng cụ.
- Mã F: Đây là mã tốc độ cấp liệu. Chúng biểu thị các tốc độ khác nhau mà dụng cụ cần di chuyển trong khi cắt.
- Mã G: Mã hình học hướng dẫn máy cách di chuyển, thời điểm di chuyển, di chuyển từ đâu và dừng di chuyển ở đâu.
- Mã M: Chúng đề cập đến các chức năng khác nhau như điều khiển chất làm mát và trục chính. Về cơ bản, mã M đề cập đến các hành động phi hình học.
- Mã N: Mã N là các dòng hoặc khối mã máy xác định. Nhãn dòng giúp lập trình viên CNC sắp xếp và theo dõi mã CNC được viết thủ công. Số dòng thường không bắt buộc đối với mã do CAM tạo ra.
- Mã S: Đây là mã tốc độ và biểu thị tốc độ trục chính của dụng cụ mong muốn tại các thời điểm khác nhau trong quá trình gia công.
- Mã T: Mã này xác định công cụ được sử dụng khi gia công một đặc điểm cụ thể trên phôi.
Hướng dẫn các bước chính viết mã CNC
Để viết mã CNC, trước tiên bạn phải quen thuộc với các nguyên tắc chung của gia công CNC, cũng như phần mềm CAD/CAM và ngôn ngữ hướng dẫn máy G-code. Hiểu được các công cụ CNC nào được sử dụng để tạo ra các tính năng nào và cách một vật liệu nhất định hoạt động trong quá trình cắt là chìa khóa để tối ưu hóa đường chạy dao và cài đặt tốc độ/cấp liệu tốt nhất trong quá trình vận hành tự động. Điều quan trọng nữa là phải hiểu phần mềm CAM, cách thức hoạt động của nó và những gì được yêu cầu từ người lập trình. Các bước mã hóa CNC chung như sau:
- Xuất mô hình 3D: Mô hình CAD trước tiên phải được xuất sang phần mềm CAM. Một số hệ thống CAD có chức năng CAM tích hợp, do đó không cần xuất.
- Tạo đường dẫn công cụ: Chuyển đổi mô hình CAD thành đường dẫn công cụ. Có thể thực hiện thủ công, phù hợp hơn với các bộ phận đơn giản hoặc để phần mềm CAM tự động tạo đường dẫn công cụ. Việc lựa chọn công cụ phải dựa trên các tính năng bộ phận cần thiết và công cụ có sẵn.
- Xác minh Đường chạy dao: Tiếp theo, điều quan trọng là phải xác minh rằng đường chạy dao là chính xác và không có nguy cơ máy va vào phôi hoặc đồ gá. Bước này có thể được thực hiện thủ công, tự động (bằng cách mô phỏng đường chạy dao trong phần mềm CAM) hoặc sử dụng phần mềm xác minh đường chạy dao của bên thứ ba.
- Tải mã xuống máy CNC: Sau đó, phải nhập mã G vào máy. Quá trình này có thể được thực hiện bằng thiết bị lưu trữ di động như ổ đĩa flash hoặc có thể tải mã trực tiếp xuống máy nếu máy được kết nối với mạng cục bộ.
Ví dụ về phần mềm lập trình CNC
Phần mềm lập trình CNC cho một công việc phụ thuộc vào ứng dụng. Phần mềm tiên tiến cung cấp nhiều cài đặt và phân tích có thể được sử dụng để tối ưu hóa quy trình gia công, trong khi phần mềm đơn giản hơn chỉ cho người dùng biết những cài đặt quan trọng nhất. Dưới đây là một số gói phần mềm lập trình CNC nổi tiếng hiện có:
- Mastercam: Mặc dù Mastercam có một số chức năng CAD, nhưng về cơ bản nó là một gói CAM mạnh mẽ và dễ sử dụng. Mastercam là một trong những chương trình CAM đầu tiên trên thị trường và đã tồn tại hơn 30 năm. Mastercam là lựa chọn phổ biến cho các lập trình viên CNC.
- Vectric: Các sản phẩm phần mềm Vectric được thiết kế dành riêng cho các ứng dụng định tuyến và khắc CNC. Vectric cung cấp nhiều gói phần mềm tuyệt vời, bao gồm Aspire, VCarve và Cut2D.
- Meshcam: Meshcam là một gói phần mềm CAM tương đối đơn giản. Do đó, nó lý tưởng cho người mới bắt đầu. Tuy nhiên, các chuyên gia dày dạn kinh nghiệm cũng có thể hưởng lợi từ tốc độ của nó để lập trình các bộ phận đơn giản.
- Fusion 360 ® : Fusion 360® là chương trình lai CAD/CAM. Điều này có nghĩa là mô hình CAD có thể được tạo ra và sau đó mã CNC có thể được tạo ra, tất cả trong một gói phần mềm. Fusion 360 vừa dễ sử dụng vừa có các tính năng nâng cao dành cho người dùng chuyên nghiệp hơn.
- Solidworks ® : Solidworks® là một sản phẩm lai CAD/CAM khác. Tuy nhiên, Solidworks® CAM là một mô-đun bổ sung và do đó có thể đắt tiền. Tuy nhiên, nó rất mạnh mẽ và có nhiều tính năng.
Các loại lập trình CNC chính
Lập trình CNC là một lĩnh vực đa diện với nhiều cách tiếp cận khác nhau đáp ứng các mức độ phức tạp, trình độ chuyên môn của người dùng và yêu cầu gia công khác nhau. Hiểu được các loại phương pháp lập trình CNC khác nhau sẽ giúp bạn hiểu rõ hơn về cách lựa chọn phương pháp phù hợp nhất cho các nhu cầu sản xuất cụ thể.
- Lập trình CNC thủ công
Lập trình CNC thủ công là phong cách cơ bản và nền tảng nhất để hướng dẫn máy CNC. Trong phương pháp này, các lập trình viên CNC nhập lệnh thủ công trực tiếp vào bảng điều khiển của máy CNC. Đây là phương pháp lý tưởng để gia công các bộ phận đơn giản và thường được sử dụng khi thao tác đơn giản.
Lập trình CNC thủ công rất phù hợp với những tình huống mà hình dạng chi tiết không phức tạp và yêu cầu lập trình tương đối đơn giản. Tuy nhiên, những hạn chế của nó khiến nó ít lý tưởng hơn khi gia công các chi tiết phức tạp với các tính năng phức tạp.
Mặc dù đơn giản, lập trình thủ công có thể tốn nhiều công sức và thời gian. Mỗi lệnh phải được nhập tỉ mỉ, để lại chỗ cho lỗi. Hơn nữa, việc thiếu cảnh báo hoặc thông báo về lỗi tiềm ẩn làm tăng khả năng xảy ra lỗi. Điều này có thể dẫn đến hư hỏng công cụ hoặc máy móc.
- Lập trình đàm thoại
Điều này liên quan đến việc sử dụng máy CNC được trang bị giao diện lập trình đàm thoại tích hợp. Không giống như lập trình G-code truyền thống, phương pháp này cho phép người dùng nhập lệnh bằng tiếng Anh thông thường. Nó cũng có thể sử dụng phản hồi cho một loạt các câu hỏi có hướng dẫn do hệ thống đưa ra.
Lập trình đàm thoại đơn giản hóa quy trình lập trình CNC, giúp người dùng có nhiều trình độ chuyên môn khác nhau dễ tiếp cận hơn. Nó có lợi thế trong việc tạo chương trình nhanh chóng, đặc biệt là đối với các thiết kế đơn giản. Giao diện ngôn ngữ đơn giản giúp tăng cường tính thân thiện với người dùng so với các phương pháp G-code truyền thống.
Trong khi lập trình đàm thoại hiệu quả đối với các thiết kế đơn giản, tính đơn giản của nó có thể trở thành một hạn chế khi xử lý các bộ phận phức tạp hơn. Ngoài ra, việc thiếu độ chính xác của mã G có thể không phù hợp với các ứng dụng đòi hỏi mức độ chính xác cao nhất và gia công phức tạp.

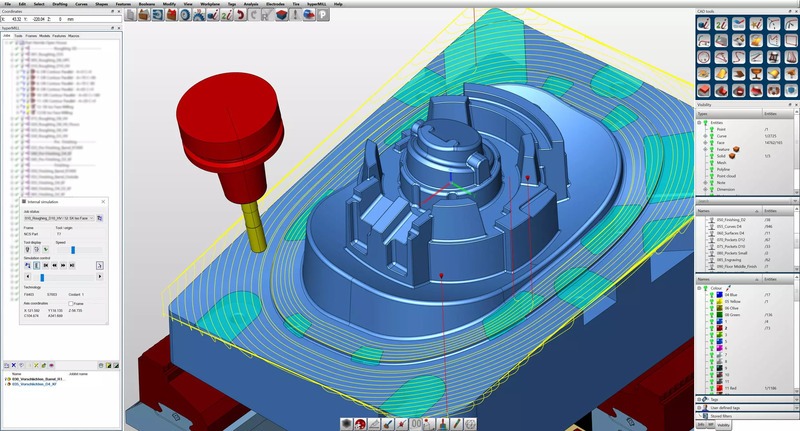

- Lập trình CAM
Phần mềm sản xuất hỗ trợ máy tính (CAM) là phương pháp lập trình CNC được áp dụng rộng rãi, đặc biệt là trong các ngành công nghiệp đòi hỏi độ chính xác và tính linh hoạt. Phần mềm CAM tự động tạo đường chạy dao dựa trên mô hình 3D hoặc CAD của bộ phận. Điều này cung cấp phương tiện lập trình CNC hiệu quả và chính xác.
Lập trình CAM cung cấp tốc độ và độ chính xác vô song so với các phương pháp thủ công. Nó cho phép các lập trình viên CNC hình dung các đường chạy dao. Theo cách này, họ có thể xác định các thách thức tiềm ẩn trong quá trình gia công. Phần mềm CAM linh hoạt, có thể chuyển mã liền mạch giữa các máy CNC khác nhau mà không cần phải viết lại toàn bộ chương trình.
Lập trình CAM nổi trội trong việc tạo ra các bộ phận có tính năng phức tạp và phù hợp với các thiết kế đơn giản và phức tạp. Khả năng mô phỏng đường chạy dao và trực quan hóa quy trình gia công giúp tăng cường khả năng kiểm soát của lập trình viên đối với quy trình sản xuất. Nó làm giảm khả năng xảy ra lỗi.
Ứng dụng lập trình CNC trong các ngành công nghiệp
Lập trình CNC đã trở thành xương sống của sản xuất chính xác, tìm thấy ứng dụng trong nhiều ngành công nghiệp khác nhau. Máy CNC cung cấp khả năng thích ứng và độ chính xác để tạo ra nhiều sản phẩm khác nhau, từ các nguyên mẫu phức tạp đến các thành phần thiết yếu cho nhiều lĩnh vực.
- Ngành chăm sóc sức khỏe
Lập trình CNC đang cách mạng hóa ngành chăm sóc sức khỏe bằng cách cho phép sản xuất các bộ phận giả, cấy ghép và các bộ phận giải phẫu nhân tạo khác. Thay khớp, cấy ghép sọ và phục hồi răng được chế tạo chính xác để đảm bảo vừa vặn hoàn hảo cho bệnh nhân.
Các nhà sản xuất sử dụng lập trình CNC để sản xuất các thành phần tiên tiến cho thiết bị y tế. Gia công CNC cho phép thử nghiệm và sản xuất các bộ phận phức tạp có vai trò quan trọng đối với chức năng và độ tin cậy của thiết bị y tế.
- Điện tử tiêu dùng
Gia công CNC, được thúc đẩy bởi lập trình CNC chính xác, đóng vai trò quan trọng trong lĩnh vực điện tử tiêu dùng. Công nghệ này được sử dụng rộng rãi để tạo mẫu và sản xuất các thành phần của các thiết bị như máy tính xách tay, điện thoại thông minh và các thiết bị điện tử khác. Độ chính xác cao do máy CNC mang lại có lợi cho việc sản xuất các bộ phận chi tiết như bảng mạch.
Khả năng mở rộng của lập trình CNC làm cho nó phù hợp với sản xuất quy mô lớn trong ngành công nghiệp điện tử tiêu dùng. Máy CNC có thể sản xuất hiệu quả các thành phần có chất lượng đồng nhất để đáp ứng nhu cầu sản xuất khối lượng lớn.
- Hàng không vũ trụ và máy bay
Lập trình CNC tạo điều kiện thuận lợi cho việc sản xuất nhiều thành phần và bộ phận thiết yếu cho máy bay. Cánh quạt, cánh, khung, bộ phận bánh đáp và động cơ nằm trong số nhiều sản phẩm được chế tạo chính xác thông qua gia công CNC.
Lập trình CNC cũng đảm bảo sản xuất các linh kiện chất lượng cao như cánh quạt trực thăng và các bộ phận tàu vũ trụ như vệ tinh và tên lửa.
- Ngành công nghiệp ô tô
Máy CNC được sử dụng trong nhiều ứng dụng khác nhau trong ngành ô tô, từ các bộ phận cho hệ thống chất lỏng và hệ thống treo đến các thành phần phức tạp cho các tính năng bên trong và bên ngoài của ô tô. Lập trình CNC được sử dụng rộng rãi trong ngành ô tô để sản xuất các thành phần thiết yếu cho động cơ. Một số ví dụ bao gồm đầu xi lanh, trục khuỷu, trục cam, van và nhiều giá đỡ khác nhau.
Mẹo lập trình máy CNC thành công
Thành thạo lập trình máy CNC là sự kết hợp giữa chuyên môn kỹ thuật, chú ý đến từng chi tiết và cam kết về độ chính xác. Cho dù bạn là lập trình viên CNC dày dạn kinh nghiệm hay người mới bắt đầu, những mẹo sau đây đều vô cùng hữu ích để đảm bảo lập trình máy CNC thành công và kết quả gia công tối ưu.
- Nắm vững những điều cơ bản
Trước khi bắt tay vào bất kỳ dự án lập trình CNC nào, hãy đảm bảo nắm vững những kiến thức cơ bản về lập trình máy. Cho dù sử dụng phương pháp lập trình đàm thoại hay thủ công, hãy kiểm tra lại các phép tính để đảm bảo sử dụng thông số kỹ thuật máy chính xác. Độ chính xác của máy CNC liên quan trực tiếp đến độ chính xác của các phép tính toán học cơ bản.
- Tinh chỉnh chương trình
Đầu tư thời gian vào việc tinh chỉnh chương trình CNC, đặc biệt là trong các dự án liên quan đến khối lượng gia công lớn. Khi một chương trình được tối ưu hóa và xác nhận là hoạt động chính xác, thường có thể "cài đặt và quên nó đi". Tuy nhiên, việc tối ưu hóa các thành phần cụ thể của mã máy CNC có thể nâng cao đáng kể hiệu quả chung của quy trình gia công.
Tùy chỉnh tốc độ nạp liệu dựa trên sự phức tạp của dự án gia công. Việc điều chỉnh tốc độ nạp liệu theo yêu cầu cụ thể của các phần khác nhau của một bộ phận có thể tối ưu hóa việc loại bỏ vật liệu trong khi vẫn đảm bảo chất lượng đồng nhất.
- Hiểu các loại bồi thường
Bù trừ trong lập trình CNC đề cập đến việc tính toán các độ lệch có thể xảy ra trong quá trình gia công. Làm quen với nhiều loại bù trừ khác nhau, bao gồm bù trừ cho đồ gá, hao mòn dụng cụ, bù bán kính dao cắt và bù trừ chiều dài dụng cụ. Hiểu và áp dụng đúng các kỹ thuật bù trừ góp phần đạt được kết quả gia công chính xác và không có lỗi.
Nhiều máy CNC hiện đại được trang bị các công cụ cài đặt trước tự động để lập trình bù trừ. Sử dụng các công cụ này để hợp lý hóa quy trình bù trừ hoặc nhập bù trừ thủ công khi cần thiết. Sự chú ý đến từng chi tiết này đảm bảo rằng máy CNC điều chỉnh các yếu tố như hao mòn dụng cụ. Điều này đảm bảo gia công nhất quán và chính xác.
- Làm cho chương trình đơn giản
Trong nhiều ứng dụng gia công CNC, việc sử dụng mã G như một phần của chu trình đóng hộp tiêu chuẩn có thể giảm đáng kể thời gian lập trình. Chu trình đóng hộp cho phép lặp lại các hoạt động gia công thông thường mà không cần phải lập trình từng hoạt động riêng lẻ. Điều này đơn giản hóa mã máy CNC và tăng cường hiệu quả lập trình.
Mặc dù tính đơn giản là rất quan trọng, hãy đảm bảo rằng chương trình CNC được tối ưu hóa để đạt hiệu quả. Đánh giá quy trình gia công để xác định các cơ hội hợp lý hóa chương trình mà không ảnh hưởng đến độ chính xác. Điều này có thể bao gồm việc hợp nhất các lệnh lặp lại hoặc sử dụng các đường chạy dao hiệu quả để giảm thiểu thời gian gia công.
- Giám sát và điều chỉnh thời gian thực
Đầu tư vào máy CNC có khả năng giám sát thời gian thực. Các công cụ giám sát cho phép người vận hành quan sát quá trình gia công khi nó diễn ra. Cách tiếp cận chủ động này cho phép thợ máy xác định ngay lập tức các vấn đề tiềm ẩn như hao mòn dụng cụ hoặc độ lệch so với đường chạy dao đã lập trình.
Theo dõi tích cực quá trình gia công và sẵn sàng thực hiện các điều chỉnh theo thời gian thực nếu cần. Có thể bao gồm điều chỉnh tốc độ cấp liệu, sửa đổi đường chạy dao hoặc giải quyết các thách thức bất ngờ. Khả năng thực hiện các điều chỉnh tự phát giúp nâng cao hiệu quả và thành công chung của lập trình máy CNC.
Lời kết
Để đạt được độ chính xác trong quy trình sản xuất thường liên quan đến việc sử dụng các công nghệ tiên tiến. Một trong những công nghệ đóng vai trò quan trọng là lập trình CNC (Computer Numerical Control).
Lập trình CNC là chìa khóa để mở khóa toàn bộ tiềm năng của máy CNC, cho phép các doanh nghiệp sản xuất các thành phần phức tạp và chính xác với hiệu quả và tính nhất quán. Đây là mã thổi hồn vào các thiết kế phức tạp. Nó hướng dẫn máy móc định hình tỉ mỉ các nguyên liệu thô thành các bộ phận phức tạp hữu ích trong một số ngành công nghiệp.
