Bản vẽ kỹ thuật cơ khí là tài liệu cốt lõi kết nối giữa thiết kế và sản xuất thực tế, đảm bảo tính chính xác và đồng bộ thông tin cho toàn bộ đội ngũ. Tài liệu này cung cấp đầy đủ chi tiết về hình dạng, kích thước, vật liệu, dung sai và yêu cầu kỹ thuật của sản phẩm. Trong nền công nghiệp hiện đại ứng dụng CAD và CNC, việc thành thạo bản vẽ kỹ thuật là kỹ năng thiết yếu đối với kỹ sư và nhân sự ngành cơ khí.


Bản vẽ kỹ thuật là gì?

Bản vẽ cơ khí là một tài liệu kỹ thuật dùng để trình bày và truyền tải thông tin về hình dáng, kích thước, cấu tạo, vật liệu, dung sai và các yêu cầu kỹ thuật của một chi tiết, cụm chi tiết hoặc máy móc


Đặc điểm của bản vẽ kỹ thuật cơ khí

Bản vẽ kỹ thuật cơ khí có một số đặc điểm cơ bản sau:


• Tính chính xác: Thể hiện đúng tỷ lệ, kích thước và giới hạn dung sai. Sai lệch nhỏ trên bản vẽ có thể dẫn đến toàn bộ lô hàng bị phế phẩm.
• Tính tiêu chuẩn hóa: Tuân thủ triệt để các quy ước quốc gia và quốc tế về đường nét, ký hiệu, tỷ lệ, hình chiếu, giúp người xem ở bất kỳ đâu cũng có thể đọc hiểu.
• Tính trực quan: Kết hợp giữa hình chiếu vuông góc, hình cắt, mặt cắt và hình chiếu 3D giúp mô tả chi tiết không gian đa chiều một cách rõ ràng.
• Tính thống nhất: Sử dụng cùng hệ thống đơn vị đo (mm, inch), cách trình bày và ký hiệu tiêu chuẩn trên toàn bộ tập hồ sơ thiết kế.
• Tính ứng dụng: Phục vụ trực tiếp cho quá trình chế tạo, kiểm tra kích thước, lắp ráp và sửa chữa về sau.



Vai trò của bản vẽ kỹ thuật cơ khí

Bản vẽ kỹ thuật cơ khí có vai trò quan trọng trong nhiều hoạt động của ngành công nghiệp.

• Trong thiết kế: Bản vẽ giúp kỹ sư thể hiện ý tưởng, xác định hình dạng và kích thước của chi tiết, đồng thời kiểm tra mối quan hệ giữa các bộ phận trong một cơ cấu máy.
• Trong gia công chế tạo: Bản vẽ cung cấp thông tin để lựa chọn phương pháp tiện, phay, khoan, mài hoặc gia công CNC. Người vận hành có thể dựa vào kích thước và dung sai để thực hiện công việc chính xác.
• Trong lắp ráp: Bản vẽ lắp thể hiện vị trí tương quan giữa các chi tiết, hướng lắp và các mối ghép cần thiết. Điều này giúp giảm nhầm lẫn trong quá trình lắp ráp thiết bị.
• Trong kiểm tra chất lượng: Các kích thước, dung sai và yêu cầu bề mặt là cơ sở để đo kiểm, đánh giá sản phẩm có đáp ứng yêu cầu thiết kế hay không.
• Trong sửa chữa và bảo trì: Bản vẽ hỗ trợ xác định cấu tạo, vị trí chi tiết, thông số thay thế và trình tự tháo lắp, giúp tiết kiệm thời gian xử lý sự cố.

Ngoài ra, bản vẽ còn là tài liệu quan trọng trong quản lý hồ sơ kỹ thuật, trao đổi dữ liệu giữa các bộ phận và kiểm soát những thay đổi của sản phẩm trong quá trình phát triển.


Các tiêu chuẩn áp dụng

Để đảm bảo tính đồng bộ trên toàn cầu, các bản vẽ kỹ thuật phải tuân thủ các hệ thống tiêu chuẩn:

• TCVN (Tiêu chuẩn Việt Nam): Hệ thống tiêu chuẩn quốc gia áp dụng cho các doanh nghiệp và cơ sở đào tạo tại Việt Nam.
• ISO (International Organization for Standardization): Tiêu chuẩn quốc tế phổ biến nhất trong thương mại và chế tạo toàn cầu.
• ASME (American Society of Mechanical Engineers) / ANSI: Tiêu chuẩn Mỹ, được áp dụng rộng rãi trong ngành dầu khí, năng lượng và hàng không.

Các quy định tiêu chuẩn chính bao gồm:

• Khổ giấy (A0, A1, A2, A3, A4) và tỷ lệ (1:1, 1:2, 2:1...).
• Loại đường nét và chiều rộng nét vẽ.
• Nguyên tắc ghi kích thước, dung sai kích thước và dung sai hình học (GD&T).
• Ký hiệu độ nhám bề mặt, mối hàn và vật liệu.

* Lưu ý: Việc áp dụng đúng phiên bản tiêu chuẩn (ví dụ ISO 1101:2017) là yếu tố bắt buộc để tránh tranh chấp kỹ thuật khi hợp tác sản xuất quốc tế.

Phân loại bản vẽ kỹ thuật cơ khí

Bản vẽ kỹ thuật cơ khí được chia thành nhiều loại tùy theo mục đích thiết kế, chế tạo và sử dụng.


1. Bản vẽ chi tiết

Bản vẽ chi tiết biểu diễn hình dạng, kết cấu và đầy đủ kích thước của một chi tiết đơn lẻ.

• Nội dung: Hình biểu diễn, kích thước, dung sai, độ nhám bề mặt, mác vật liệu và các yêu cầu kỹ thuật riêng (nhiệt luyện, sơn mạ).
• Mục đích: Dùng làm cơ sở trực tiếp cho thợ gia công hoặc thợ điều khiển máy CNC chế tạo ra chi tiết đó.
• Ví dụ: Bản vẽ trục truyền động, bánh răng, bu lông đặc biệt, bạc lót, thân vỏ máy.



2. Bản vẽ lắp

Bản vẽ lắp thể hiện vị trí tương quan, cách thức liên kết và phối hợp hoạt động giữa các chi tiết trong một cụm máy hoặc toàn bộ thiết bị.

• Nội dung: Các hình chiếu kết hợp hình cắt, kích thước lắp ghép, kích thước tổng thể, số thứ tự chi tiết (balloon) và bảng kê chi tiết (Bill of Materials - BOM).
• Mục đích: Phục vụ công đoạn lắp ráp, kiểm tra tổng thể, tháo dỡ, sửa chữa và bảo trì.
• Ví dụ: Bản vẽ lắp hộp giảm tốc, ổ trục tự lựa, cơ cấu kẹp chặt xilanh.



3. Bản vẽ chế tạo

Bản vẽ chế tạo bao gồm các thông tin công nghệ chuyên sâu phụ thuộc vào phương pháp gia công cụ thể.

• Nội dung: Kích thước phôi, kích thước trung gian qua từng bước gia công, dung sai gia công, các nguyên công nhiệt luyện (tôi, ram, ủ), góc nghiêng thoát khuôn (đối với đúc) hay chỉ dẫn đường hàn.
• Mục đích: Giúp kỹ sư công nghệ lập quy trình sản xuất tỉ mỉ và kiểm soát chất lượng qua từng công đoạn.



4. Bản vẽ sơ đồ cơ khí

Sử dụng các ký hiệu quy ước tiêu chuẩn để biểu diễn nguyên lý làm việc và mối liên hệ giữa các phần tử trong hệ thống mà không đi sâu vào hình dạng thực tế.

• Phân loại: Sơ đồ nguyên lý động học, sơ đồ hệ thống thủy lực, sơ đồ hệ thống khí nén.
• Ví dụ: Sơ đồ đường ống thủy lực của máy ép, sơ đồ chuỗi truyền động trục chính máy tiện.



5. Bản vẽ tổng thể và bản vẽ bố trí



• Thể hiện hình dáng bên ngoài, kích thước bao (dài x rộng x cao), các điểm tựa móng, vị trí kết nối nguồn năng lượng và không gian thao tác của toàn bộ dây chuyền/thiết bị.
• Phục vụ cho công tác quy hoạch nhà xưởng, thiết kế nền móng, vận chuyển và lắp đặt thiết bị tại xưởng sản xuất.



Các thành phần cơ bản của bản vẽ kỹ thuật cơ khí

1. Khung bản vẽ và khung tên

• Khung bản vẽ: Đường nét liền đậm vẽ cách mép xé của khổ giấy một khoảng tiêu chuẩn (thường là 20mm ở mép đóng gáy và 10mm/5mm ở các mép còn lại).
• Khung tên: Đặt ở góc dưới bên phải của bản vẽ.
  • Thông tin cơ bản: Tên sản phẩm/chi tiết, mã số bản vẽ, tỷ lệ, vật liệu, số lượng, tên người thiết kế, người kiểm tra, người phê duyệt, ngày lập và tên tổ chức/doanh nghiệp.
  • Chức năng: Giúp quản lý, tra cứu và lưu trữ hồ sơ kỹ thuật một cách khoa học.

2. Các loại đường nét

Mỗi loại đường nét trên bản vẽ mang một ý nghĩa không gian riêng biệt:

• Nét liền đậm: Vẽ đường bao thấy, cạnh thấy của chi tiết.
• Nét liền mảnh: Dùng cho đường kích thước, đường gióng, đường gạch mặt cắt, đường dẫn ghi chú.
• Nét đứt mảnh: Biểu diễn đường bao khuất, cạnh khuất nằm bên trong hoặc bị che lấp.
• Nét gạch chấm mảnh: Biểu diễn đường tâm, trục đối xứng của hình tròn/hình trụ.
• Nét gạch chấm đậm / Nét lượn sóng: Đánh dấu bề mặt cần xử lý đặc biệt hoặc đường giới hạn hình cắt cục bộ.

3. Hình biểu diễn

Để thể hiện trọn vẹn kết cấu chi tiết, kỹ sư kết hợp các dạng hình biểu diễn:

• Hình chiếu vuông góc: Các góc nhìn từ các hướng chính.
• Hình chiếu trục đo: Minh họa dạng 3D khối.
• Hình cắt và mặt cắt: Bộc lộ rõ cấu tạo bên trong của các chi tiết phức tạp.
• Hình chi tiết phóng to (Detail view): Phóng to các kết cấu nhỏ (như rãnh thoát dao, rãnh xéc-măng) để ghi kích thước rõ ràng.

4. Kích thước và tỷ lệ

• Các thành phần ghi kích thước: Đường gióng, đường kích thước (có mũi tên ở hai đầu) và con số kích thước (đơn vị mm mặc định).
• Phân loại kích thước: Kích thước dài, kích thước góc, đường kính (Ø), bán kính (R).
• Tỷ lệ bản vẽ (Scale):
  • Tỷ lệ nguyên hình: 1:1
  • Tỷ lệ thu nhỏ: 1:2, 1:5, 1:10...
  • Tỷ lệ phóng to: 2:1, 5:1, 10:1...

5. Ký hiệu kỹ thuật

• Ký hiệu kích thước đặc thù: Ø (đường kính), R (bán kính), SØ (đầu cầu), □ (hình vuông), SR (bán kính cầu), góc nghiêng/độ dốc (∠).
• Ký hiệu ren: Ví dụ M12 x 1.25 (Ren hệ mét đường kính 12mm, bước ren mịn 1.25mm).
• Ký hiệu độ nhám: Hình tam giác kèm chỉ số Ra (μm) hoặc Rz.
• Ký hiệu dung sai hình học và chuẩn: Ô hình chữ nhật chứa ký hiệu độ song song, độ vuông góc, độ đồng tâm... và giá trị dung sai.



Các phương pháp biểu diễn trong bản vẽ cơ khí

1. Phương pháp hình chiếu vuông góc

Là phương pháp cơ bản nhất trong bản vẽ kỹ thuật, dựa trên phép chiếu vuông góc các điểm của vật thể lên các mặt phẳng chiếu.

- Các hình chiếu chính:

• Hình chiếu đứng: Cho hướng nhìn từ trước, phản ánh hình dạng đặc trưng nhất.
• Hình chiếu bằng: Hướng nhìn từ trên xuống.
• Hình chiếu cạnh: Hướng nhìn từ trái hoặc từ phải sang.


- Hai phương pháp góc chiếu:

• Góc chiếu thứ nhất (First Angle Projection): Vật thể nằm giữa người quan sát và mặt phẳng chiếu (Phổ biến tại ISO, TCVN, Châu Âu).
• Góc chiếu thứ ba (Third Angle Projection): Mặt phẳng chiếu nằm giữa người quan sát và vật thể (Phổ biến tại Mỹ, Nhật Bản - ANSI/ASME).

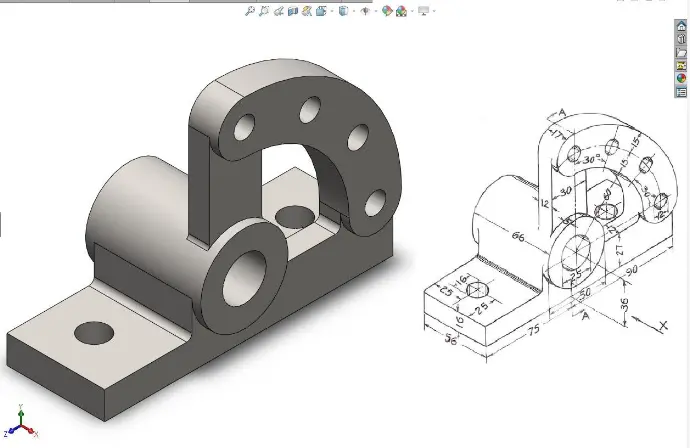

2. Phương pháp hình chiếu trục đo

Tạo ra hình ảnh 3D trên mặt phẳng 2D, giúp người xem nhanh chóng hình dung khối không gian của vật thể.

• Hình chiếu trục đo vuông góc đều: Các hệ số biến dạng theo 3 trục bằng nhau (p=q=r=1), góc giữa các trục tọa độ là 120^o.
• Hình chiếu trục đo xiên góc cân: Thường dùng khi muốn giữ nguyên hình dạng thật của mặt trước vật thể.
• Ưu/Nhược điểm: Dễ hình dung nhưng gây biến dạng góc thực và khó ghi dung sai kích thước chính xác, thường chỉ dùng làm hình minh họa bổ trợ.

3. Hình cắt và mặt cắt

Dùng để biểu diễn hình dạng bên trong của chi tiết bị che khuất mà không cần dùng quá nhiều đường nét đứt gây rối bản vẽ.

• Mặt cắt: Chỉ thể hiện phần hình phẳng tiếp xúc trực tiếp với mặt phẳng cắt.
• Hình cắt: Thể hiện phần mặt cắt cộng với các nét bao thấy phía sau mặt phẳng cắt.
• Các dạng hình cắt:
  • Hình cắt toàn phần: Dùng một mặt phẳng cắt chia đôi vật thể.
  • Hình cắt một nửa (bán phần): Ghép một nửa hình chiếu với một nửa hình cắt đối với các chi tiết đối xứng.
  • Hình cắt cục bộ: Chỉ cắt một phần nhỏ chi tiết bằng nét lượn sóng để bộc lộ lỗ, rãnh sâu.
• Quy tắc gạch mặt cắt: Vẽ bằng nét liền mảnh, nghiêng 45^o so với đường tâm hoặc đường bao chính.


4. Biểu diễn các chi tiết có cấu tạo đặc biệt

Để đơn giản hóa bản vẽ, các chi tiết tiêu chuẩn được vẽ theo quy ước:

• Ren và mối ghép ren: Đường đỉnh ren vẽ bằng nét liền đậm, đường chân ren vẽ bằng nét liền mảnh (mở rộng 3/4 đường tròn trên hình chiếu từ đỉnh).
• Bánh răng: Vòng đỉnh răng vẽ nét liền đậm, vòng chia vẽ nét gạch chấm mảnh, vòng đáy răng vẽ nét liền mảnh (hoặc bỏ qua).
• Then, chốt, lò xo, ổ lăn: Vẽ đơn giản hóa hoặc theo ký hiệu tiêu chuẩn ISO.
• Mối hàn: Sử dụng các ký hiệu mũi tên kèm chỉ số đường hàn (chiều cao họng hàn k, độ dài đường hàn l).



Dung sai, lắp ghép và yêu cầu kỹ thuật



1. Dung sai kích thước

Trong thực tế gia công, không máy móc nào có thể tạo ra chi tiết đúng tuyệt đối kích thước lý thuyết. Dung sai là phạm vi sai lệch cho phép của kích thước.

• Kích thước danh nghĩa (D_n, d_n): Kích thước lý thuyết được chọn làm cơ sở.
• Sai lệch giới hạn:
• o    Sai lệch trên (ES, es) = Kích thước giới hạn lớn nhất - Kích thước danh nghĩa.
• o    Sai lệch dưới (EI, ei) = Kích thước giới hạn nhỏ nhất - Kích thước danh nghĩa.
• •    Dung sai (T): T = | ES - E | (luôn mang giá trị dương).



2. Dung sai hình học

Đảm bảo độ chính xác về hình dạng và vị trí tương quan không gian của các bề mặt.

• Dung sai hình dạng: Độ thẳng (Δ), độ phẳng (□), độ tròn (◯), độ trụ (//).
• Dung sai phương hướng: Độ song song (||), độ vuông góc (⊥), độ nghiêng (∠).
• Dung sai vị trí: Độ đồng tâm (⊚), độ đối xứng (÷), độ đảo mặt đầu, độ đảo kính trục.
• Chuẩn: Bề mặt hoặc trục lý thuyết được chọn làm mốc để xác định vị trí cho các bề mặt khác.



3. Lắp ghép cơ khí

Lắp ghép là mối quan hệ kích thước giữa hai chi tiết, thường là lỗ và trục, khi chúng được lắp với nhau.

Có ba nhóm lắp ghép cơ bản:

• Lắp lỏng: Giữa lỗ và trục luôn tồn tại khe hở trong phạm vi kích thước cho phép. Loại lắp này thường được dùng ở những vị trí cần chuyển động tương đối hoặc tháo lắp dễ dàng.
• Lắp trung gian: Tùy theo kích thước thực tế của hai chi tiết, mối ghép có thể có khe hở nhỏ hoặc độ dôi nhỏ. Loại lắp này được sử dụng khi cần định vị tương đối chính xác nhưng vẫn phải cân nhắc khả năng lắp ráp.
• Lắp chặt: Trục có kích thước lớn hơn lỗ trong điều kiện lắp tương ứng, tạo ra độ dôi. Loại lắp này thường được dùng để cố định các chi tiết, chẳng hạn lắp bánh răng hoặc bạc lên trục trong những ứng dụng phù hợp.

Việc lựa chọn kiểu lắp phải căn cứ vào tải trọng, tốc độ quay, nhiệt độ làm việc, yêu cầu định vị và khả năng tháo lắp. Bản vẽ cần thể hiện rõ các thông số liên quan để tránh sai sót trong sản xuất.


4. Độ nhám và chất lượng bề mặt

Bề mặt chi tiết sau gia công luôn có những nhấp nhô nhỏ.

• Chỉ số Ra: Sai lệch trung bình đại số của nhấp nhô bề mặt (μm).
• Chỉ số Rz: Chiều cao trung bình nhấp nhô theo 5 đỉnh và 5 đáy cao/thấp nhất (μm).
• Yêu cầu kinh tế: Bề mặt càng mịn (Ra nhỏ), chi phí gia công càng tăng theo mũ. Vì vậy, chỉ quy định độ nhám cao cho những bề mặt làm việc tiếp xúc, trượt hoặc lắp ghép chính xác.



5. Vật liệu và yêu cầu công nghệ



• Mác vật liệu: C45, S45C (thép carbon trung bình), SUS304 (thép không gỉ), CT3, GX15-32 (gang xám), C2600 (đồng brass).
• Yêu cầu xử lý nhiệt: Tôi bề mặt (52 - 55 HRC), thấm carbon (độ sâu 0.8 -1.2 mm), ram cao, ủ khử ứng suất.
• Xử lý bề mặt: Mạ kẽm bẩy màu, mạ crom cứng, anốt hóa nhôm (Anodizing), sơn tĩnh điện.



Quy trình đọc bản vẽ kỹ thuật cơ khí

Đọc bản vẽ là quá trình phân tích hình biểu diễn 2D để tái tạo lại hình ảnh khối 3D của chi tiết trong tư duy.

Bước 1: Đọc thông tin tổng quát (Khung tên)

• Xác định tên gọi chi tiết, mã số quản lý bản vẽ.
• Kiểm tra tỷ lệ vẽ (ví dụ 1:1 hay 1:5) và vật liệu chế tạo (thép, nhôm, gang).
• Nhận biết phương pháp góc chiếu (Góc thứ nhất hay Góc thứ ba qua ký hiệu hình nón cụt).

Bước 2: Phân tích các hình biểu diễn

• Tìm hình chiếu chính (thường là hình chiếu đứng phản ánh rõ nhất kết cấu).
• Tương quan vị trí giữa hình chiếu đứng, bằng, cạnh để hình dung khối không gian ngoại dạng.
• Phân tích các hình cắt, mặt cắt để nhận biết các lỗ, rãnh, khoang rỗng bên trong chi tiết.
• Tìm các hình chiếu phụ, hình phóng to nếu có.

Bước 3: Đọc kích thước

• Phân nhóm kích thước:
  • Kích thước định hình (kích thước từng khối hình học cấu thành).
  • Kích thước định vị (khoảng cách giữa các tâm lỗ, khoảng cách từ chuẩn).
  • Kích thước tổng thể (Chiều dài x Chiều rộng x Chiều cao).
• Xác định chuẩn kích thước (bề mặt phẳng phẳng hoặc đường tâm được dùng làm mốc đo).

Bước 4: Đọc các yêu cầu kỹ thuật

• Kiểm tra sai lệch dung sai kích thước lắp ghép (ví dụ Ø20H7/f6).
• Đọc ký hiệu dung sai hình học (độ vuông góc, độ đồng tâm...).
• Nhận biết độ nhám bề mặt tại các vị trí gia công khác nhau.
• Đọc các ghi chú bổ sung: "Bẻ mép sắc C0.5", "Tôi tần số cao đạt 50 HRC", "Mạ crom bảo vệ".

Step 5: Tổng hợp và kiểm tra

• Tái tạo hoàn chỉnh hình ảnh 3D của chi tiết trong đầu.
• Đánh giá mối quan hệ giữa chi tiết này với các chi tiết khác trong cụm máy.
• Dự kiến sơ bộ phương án gia công (Tiện --> Phay --> Nhiệt luyện --> Mài).



Quy trình lập bản vẽ kỹ thuật cơ khí

Để lập một bản vẽ kỹ thuật đạt chuẩn, người kỹ sư cần tuân thủ các bước bài bản:

Bước 1: Xác định yêu cầu thiết kế và thông số đầu vào

• Nắm vững điều kiện làm việc của chi tiết: Tải trọng tác dụng, vận tốc quay, môi trường làm việc (nhiệt độ, hóa chất ăn mòn).
• Thu thập các tiêu chuẩn liên quan đến loại thiết bị cần thiết kế.

Bước 2: Xây dựng phương án kết cấu

• Lựa chọn dạng kết cấu cơ bản (trục bậc, bánh răng trụ, thân hộp đúc...).
• Tính toán sức bền để xác định kích thước sơ bộ của các bộ phận chịu lực.
• Đảm bảo tính công nghệ trong kết cấu (dễ đúc, dễ gia công, thuận tiện khi đưa dao và lắp ráp).

Bước 3: Lựa chọn hình biểu diễn

• Chọn hình chiếu chính: Đặt chi tiết ở vị trí làm việc hoặc vị trí gia công chủ yếu, thể hiện rõ nhất hình dáng.
• Chọn số lượng hình chiếu tối thiểu nhưng đủ thông tin: Tránh thừa hình chiếu gây lãng phí công sức và rối bản vẽ.
• Bổ sung các hình cắt, mặt cắt hợp lý để thay thế cho quá nhiều đường nét đứt.

Bước 4: Ghi kích thước và chỉ định yêu cầu kỹ thuật

• Chọn chuẩn thiết kế trùng với chuẩn gia công (nếu có thể) để giảm sai số tích lũy.
• Ghi đầy đủ các chuỗi kích thước theo công năng sử dụng.
• Tra bảng tiêu chuẩn để gán dung sai kích thước, dung sai hình học GD&T, độ nhám bề mặt dựa trên chức năng trượt, kẹp hay lắp chặt.
• Ghi rõ mác vật liệu và yêu cầu xử lý nhiệt/bề mặt.

Bước 5: Hoàn thiện và kiểm tra bản vẽ

• Điền đầy đủ thông tin vào khung tên.
• Rà soát lại tính logic: Các kích thước có bị mâu thuẫn hay khép kín chuỗi kích thước không?
• Kiểm tra việc tuân thủ quy chuẩn đường nét, font chữ, ký hiệu theo tiêu chuẩn áp dụng (TCVN/ISO).
• Phê duyệt, đánh mã phiên bản (Rev A, Rev B...) để quản lý thay đổi.

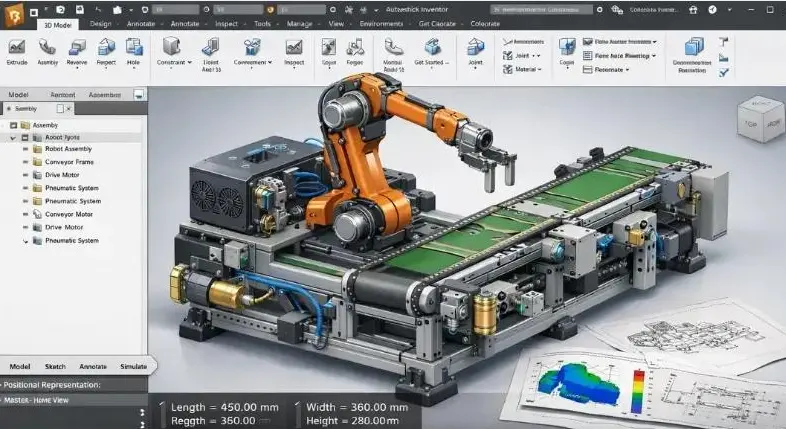

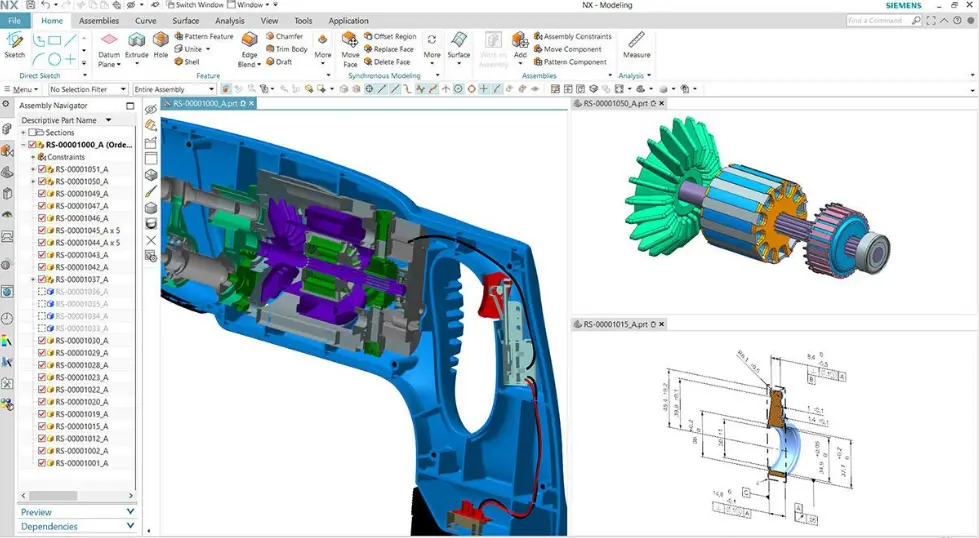

Phần mềm và công cụ hỗ trợ vẽ kỹ thuật cơ khí

Sự phát triển của máy tính đã thay thế hoàn toàn bảng vẽ cơ học bằng các phần mềm CAD (Computer-Aided Design) mạnh mẽ.

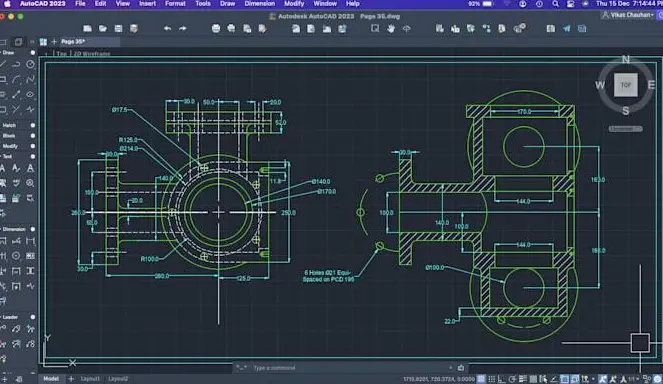

1. AutoCAD (Autodesk)

• Đặc điểm: Phần mềm thiết kế 2D kinh điển và phổ biến nhất trên toàn thế giới.
• Ưu điểm: Linh hoạt, công cụ vẽ nét, tạo layer, chỉnh sửa block và ghi kích thước rất mạnh mẽ.
• Ứng dụng: Vẽ sơ đồ nguyên lý, bản vẽ bố trí mặt bằng, bản vẽ chi tiết cơ khí đơn giản.

2. SolidWorks (Dassault Systèmes)

• Đặc điểm: Phần mềm mô hình hóa 3D theo tham số (Parametric 3D CAD) cực kỳ phổ biến trong các doanh nghiệp vừa và nhỏ.
• Ưu điểm: Giao diện trực quan, dễ học. Cho phép dựng chi tiết 3D, lắp ráp cụm máy, kiểm tra va chạm và tự động xuất bản vẽ 2D (Drawing) từ mô hình 3D.

3. Autodesk Inventor

• Đặc điểm: Đối thủ cạnh tranh trực tiếp của SolidWorks trong phân khúc CAD 3D tầm trung.
• Ưu điểm: Tích hợp tốt với hệ sinh thái AutoCAD, công cụ thiết kế khung dầm, thiết kế đường ống, thiết kế bãi khuôn rất mạnh mẽ.

4. Siemens NX và các phần mềm cao cấp (CATIA, PTC Creo)

• Đặc điểm: Giải pháp CAD/CAM/CAE tổng thể dành cho các tập đoàn công nghiệp lớn.
• Ưu điểm: Khả năng xử lý các bề mặt tự do cực kỳ phức tạp, quản lý cụm lắp hàng trăm nghìn chi tiết (máy bay, ô tô), kết nối trực tiếp với công đoạn mô phỏng FEA và gia công CNC 5 trục.

5. Tiêu chí lựa chọn phần mềm

• Sản phẩm thiết kế: Chi tiết đơn giản 2D (AutoCAD) hay cụm máy phức tạp 3D (SolidWorks/NX).
• Môi trường làm việc: Sự tương thích về định dạng tệp (.DWG, .STEP, .IGES) với đối tác và khách hàng.
• Chi phí trang bị: Giá bản quyền phần mềm và yêu cầu cấu hình phần cứng máy tính.



Ứng dụng thực tế của bản vẽ kỹ thuật cơ khí

1. Trong thiết kế máy móc

Bản vẽ là sản phẩm trí tuệ đầu tiên của người kỹ sư thiết kế. Nhờ bản vẽ, các cơ cấu truyền động (truyền động đai, bánh răng, trục vít), kết cấu khung vỏ và các hệ thống tự động hóa được hiện hữu rõ ràng để tính toán độ bền, tối ưu hóa khối lượng và kiểm tra không gian tháo lắp.

2. Trong gia công chế tạo

Bản vẽ là mệnh lệnh sản xuất đối với phân xưởng cơ khí:

• Gia công truyền thống (Tiện, Phay, Bào, Mài): Người thợ nhìn bản vẽ để xác định kích thước cần đạt, chọn chế độ cắt và sử dụng dụng cụ đo (thước kẹp, panme, đồng hồ so).
• Gia công CNC: Kỹ sư lập trình CAM trích xuất tọa độ hình học từ bản vẽ để viết mã lệnh G-code điều khiển máy CNC cắt gọt chính xác.

3. Trong lắp ráp và kiểm tra chất lượng (QC)

• Công đoạn lắp ráp: Nhân viên lắp ráp căn cứ vào bản vẽ lắp để biết thứ tự vào chi tiết, lực siết bu lông và vị trí các chi tiết căn chỉnh.
• Công đoạn kiểm tra (Inspection): Nhân viên QC dùng bản vẽ làm thước đo chuẩn, đối chiếu kích thước thực tế của sản phẩm (đo bằng máy CMM, máy đo quang học) với dung sai ghi trên bản vẽ để quyết định nghiệm thu hay loại bỏ.

4. Trong sửa chữa và bảo trì

Khi máy móc gặp sự cố hỏng hóc sau một thời gian vận hành, bản vẽ kỹ thuật và danh mục linh kiện (BOM) là tài liệu duy nhất giúp kỹ sư bảo trì:

• Nhận diện chính xác mã số chi tiết bị hỏng để đặt hàng thay thế.
• Hiểu sơ đồ tháo ráp để tiến hành sửa chữa đúng kỹ thuật mà không làm hư hại các chi tiết liên quan.



Tóm lại

Bản vẽ kỹ thuật cơ khí là nền tảng vững chắc không thể thay thế trong toàn bộ chuỗi giá trị của ngành chế tạo máy. Việc làm chủ bản vẽ – từ hiểu rõ ngôn ngữ đường nét, quy ước hình chiếu, các loại dung sai, ký hiệu chất lượng bề mặt cho đến quy trình đọc/lập bản vẽ – là yêu cầu bắt buộc đối với bất kỳ ai làm việc trong lĩnh vực kỹ thuật cơ khí. Một bản vẽ chất lượng, chuẩn xác không chỉ đảm bảo sản phẩm chế tạo ra đạt tính năng kỹ thuật mà còn giúp doanh nghiệp tiết kiệm đáng kể thời gian và chi phí sản xuất.
