Gia công thiết kế khuôn dập nguội là một trong những lĩnh vực quan trọng của ngành cơ khí chế tạo, đặc biệt trong sản xuất các chi tiết kim loại tấm với số lượng lớn, yêu cầu độ chính xác cao và tính đồng nhất giữa các sản phẩm. Công nghệ này được ứng dụng rộng rãi trong ngành ô tô, xe máy, điện tử, thiết bị điện, đồ gia dụng và nhiều lĩnh vực công nghiệp khác.


Khuôn dập nguội là gì?

Khuôn dập nguội là dụng cụ chuyên dùng để tạo hình, cắt hoặc biến dạng vật liệu kim loại tấm ở điều kiện nhiệt độ thông thường (không nung nóng phôi). Khuôn được lắp trên máy dập cơ khí hoặc máy dập thủy lực. Dưới tác dụng của lực ép từ máy, vật liệu sẽ bị biến đổi hình dạng theo biên dạng của khuôn.

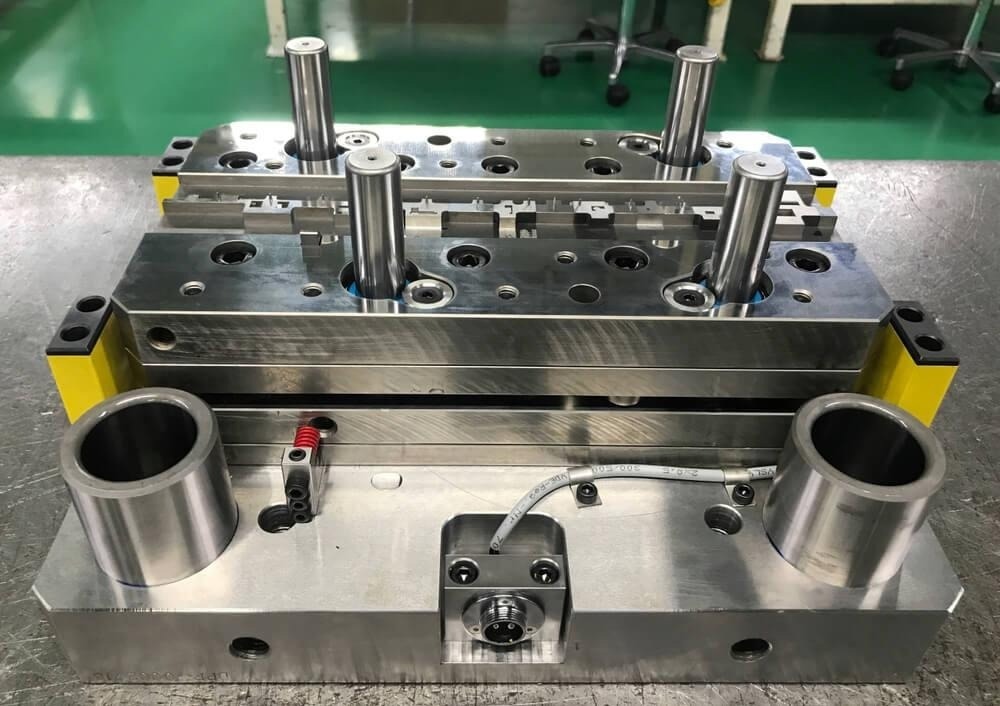

Cấu tạo cơ bản của khuôn dập nguội

Cấu tạo thực tế của khuôn có thể thay đổi tùy thuộc vào loại khuôn và nguyên công, nhưng thường bao gồm các bộ phận chính sau:

• Chày dập (Punch): Bộ phận trực tiếp tác động lên vật liệu để cắt hoặc tạo hình.
• Cối dập (Die): Bộ phận có biên dạng làm việc tương ứng với chày, tạo khe hở cắt hoặc hình dạng sản phẩm.
• Đế khuôn: Nền tảng đỡ và liên kết các thành phần của khuôn.
• Tấm giữ chày: Cố định chày ở vị trí thiết kế chính xác.
• Tấm tháo phôi / dẫn hướng phôi: Hỗ trợ dẫn hướng, giữ hoặc tách vật liệu trong quá trình dập.
• Trụ dẫn hướng và bạc dẫn hướng: Đảm bảo độ đồng tâm và độ chính xác khi khuôn đóng – mở.
• Lò xo, chốt, bu lông: Các chi tiết phụ trợ hỗ trợ chuyển động, hồi vị và liên kết.



Gia công thiết kế khuôn dập nguội bao gồm những công việc gì?

Gia công thiết kế khuôn dập nguội là quá trình kết hợp giữa thiết kế kỹ thuật, tính toán công nghệ, chế tạo chi tiết khuôn, lắp ráp và chạy thử để hoàn thiện một bộ khuôn có khả năng sản xuất sản phẩm theo yêu cầu.

Thông thường, quá trình này bao gồm các công việc chính:

• Phân tích sản phẩm: Xác định hình dạng, kích thước, vật liệu, dung sai và yêu cầu chất lượng của chi tiết cần dập.
• Thiết kế công nghệ dập: Xây dựng phương án cắt, đột, uốn hoặc tạo hình phù hợp.
• Thiết kế kết cấu khuôn: Xác định kết cấu khuôn, bố trí các nguyên công, lựa chọn cơ cấu dẫn hướng và các bộ phận làm việc.
• Thiết kế bản vẽ chế tạo: Xây dựng bản vẽ chi tiết, bản vẽ lắp và các yêu cầu kỹ thuật liên quan.
• Gia công chi tiết khuôn: Sử dụng các phương pháp như phay CNC, tiện, mài, cắt dây EDM và các công nghệ phù hợp khác.
• Nhiệt luyện và hoàn thiện: Thực hiện theo yêu cầu vật liệu, độ cứng và tính chất làm việc của từng chi tiết.
• Lắp ráp và chạy thử: Kiểm tra hoạt động của khuôn, điều chỉnh khe hở và đánh giá chất lượng sản phẩm dập.

Thiết kế và gia công có mối quan hệ chặt chẽ với nhau. Một phương án thiết kế tốt cần tính đến khả năng chế tạo, lắp ráp, bảo trì và điều kiện vận hành thực tế, thay vì chỉ đáp ứng hình dạng hình học của sản phẩm.


Các loại khuôn dập nguội phổ biến



1. Khuôn dập đơn: Thực hiện một nguyên công trong mỗi hành trình dập (như đột lỗ hoặc cắt biên). Kết cấu đơn giản, phù hợp với sản lượng nhỏ.
2. Khuôn dập kép (Khuôn tổ hợp): Thực hiện từ hai nguyên công trở lên tại cùng một vị trí trong một hành trình (ví dụ: vừa đột lỗ vừa cắt hình bao ngoài).
3. Khuôn dập liên hoàn: Dải vật liệu di chuyển tuần tự qua nhiều trạm, mỗi trạm thực hiện một nguyên công. Năng suất cực cao, lý tưởng cho sản xuất hàng loạt lớn.
4. Khuôn uốn và tạo hình: Dùng để uốn góc, tạo gân, tạo bậc cho tấm kim loại, đòi hỏi tính toán kỹ độ đàn hồi trở lại của vật liệu.
5. Khuôn dập vuốt: Dùng để tạo các chi tiết dạng cốc, hộp hoặc sản phẩm có chiều sâu từ phôi tấm.



Ứng dụng của khuôn dập nguội trong công nghiệp



• Ngành ô tô – xe máy: Sản xuất giá đỡ, bản mã, linh kiện khung vỏ và các chi tiết thân xe.
• Ngành điện – điện tử: Chân tiếp điểm, đầu nối, lá đồng dẫn điện và các vỏ bọc kích thước nhỏ.
• Ngành thiết bị điện gia dụng: Vỏ tủ điện, bản lề, các linh kiện kim loại cho máy giặt, tủ lạnh.
• Ngành cơ khí chế tạo: Vòng đệm, tấm gá, linh kiện tiêu chuẩn theo bản vẽ đặt hàng.
• Ngành xây dựng và nội thất: Bản mã liên kết, phụ kiện cửa và các thanh kim loại định hình.



Quy trình gia công thiết kế khuôn dập nguội chuyên nghiệp

Quy trình chuẩn từ yêu cầu đến khi bàn giao khuôn gồm 10 bước:

• Bước 1. Tiếp nhận và phân tích yêu cầu: Thu thập bản vẽ, mẫu vật lý, vật liệu, chiều dày, dung sai và sản lượng dự kiến.
• Bước 2. Phân tích tính công nghệ: Đánh giá khả năng dập, các góc uốn khó, nguy cơ nứt/nhăn để điều chỉnh thiết kế kịp thời.
• Bước 3. Lựa chọn phương án khuôn: Xác định dùng khuôn đơn, tổ hợp hay liên hoàn dựa trên sản lượng và ngân sách.

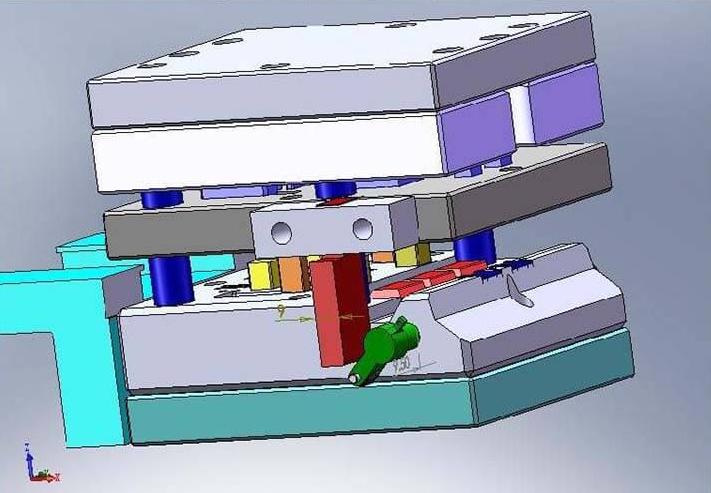

• Bước 4. Thiết kế bản vẽ 2D và mô hình 3D: Xây dựng cấu trúc tổng thể, bố trí chày – cối và hệ thống dẫn hướng.
• Bước 5. Tính toán thông số kỹ thuật: Tính lực cắt, lực dập, khe hở, bố trí dải phôi và chọn máy dập phù hợp.
• Bước 6. Lựa chọn vật liệu chế tạo: Chọn mác thép cho chày, cối, đế khuôn và phương án nhiệt luyện.
• Bước 7. Gia công chi tiết khuôn: Sử dụng phay CNC, tiện, mài phẳng, cắt dây EDM, xung điện EDM.
• Bước 8. Nhiệt luyện và hoàn thiện: Xử lý nhiệt đạt độ cứng tiêu chuẩn, kiểm soát biến dạng và mài tinh bề mặt.
• Bước 9. Lắp ráp và căn chỉnh: Kiểm tra độ đồng tâm, độ song song, khe hở làm việc và hệ thống hồi vị.
• Bước 10. Chạy thử, nghiệm thu và bàn giao: Dập thử trên vật liệu thực tế, đo kiểm sản phẩm, hiệu chỉnh và bàn giao hồ sơ kỹ thuật.



Lựa chọn vật liệu làm khuôn

Vật liệu làm khuôn quyết định tuổi thọ của khuôn (số lần dập trước khi phải mài lại hoặc thay thế).


Loại vật liệu	Đặc điểm	Ứng dụng
Thép SKD11	Độ cứng cao sau nhiệt luyện, chống mài mòn cực tốt.	Phổ biến nhất cho chày và cối.
Thép SKH51 (Thép gió)	Chịu nhiệt và chịu va đập mạnh.	Dùng cho các chày đột lỗ đường kính nhỏ.
Thép DC53	Cải tiến từ SKD11, độ dẻo dai tốt hơn, hạn chế nứt vỡ.	Các chi tiết khuôn chịu tải lớn.
Thép S50C/S55C	Giá thành rẻ, dễ gia công.	Dùng làm đế khuôn hoặc các tấm đệm.



Công nghệ và thiết bị sử dụng trong gia công khuôn dập nguội

1. Phần mềm thiết kế khuôn


• AutoCAD: Triển khai bản vẽ kỹ thuật 2D chi tiết.
• SolidWorks / Siemens NX / CATIA: Thiết kế mô hình 3D, lắp ráp cụm khuôn, kiểm tra va chạm và lập trình gia công CNC.

2. Máy móc gia công hiện đại


• Máy phay CNC và trung tâm gia công tốc độ cao.
• Máy cắt dây EDM và máy xung điện EDM tạo biên dạng phức tạp, hốc sâu.
• Máy mài phẳng, máy tiện CNC và hệ thống đo lường CMM chính xác cao.



Những lưu ý "vàng" trong gia công thiết kế



1. Khe hở giữa chày và cối (Clearance): Nếu khe hở quá nhỏ, khuôn nhanh mòn và tốn lực dập. Nếu quá lớn, sản phẩm sẽ bị ba-via (burr) rất lớn. Thông thường, khe hở này bằng khoảng $5% - 10%$ chiều dày vật liệu.
2. Thoát phôi: Thiết kế lỗ thoát phôi ở cối phải đủ rộng và có độ dốc để tránh tình trạng kẹt phôi gây gãy chày.
3. Lò xo và hệ thống tháo phôi: Phải đủ lực để đẩy sản phẩm ra khỏi chày sau khi dập, tránh việc sản phẩm dính vào khuôn gây hỏng chu kỳ tiếp theo.



Xu hướng công nghệ mới

Ngành khuôn mẫu hiện nay đang dịch chuyển mạnh mẽ theo hướng:

• Mô phỏng CAE: Sử dụng phần mềm (như AutoForm, Pam-Stamp) để mô phỏng quá trình dập trên máy tính, giúp dự đoán các điểm bị rách hoặc nhăn trước khi sản xuất khuôn thật.
• Vật liệu phủ bề mặt: Phủ TiN, CrN lên bề mặt chày để tăng độ cứng và giảm ma sát, giúp tuổi thọ khuôn tăng gấp 3-5 lần.



Kết luận

Gia công thiết kế khuôn dập nguội là chìa khóa then chốt giúp doanh nghiệp tối ưu hóa quy trình sản xuất chi tiết kim loại tấm với độ chính xác và độ bền cao. Sự kết hợp hoàn hảo giữa thiết kế kỹ thuật chuẩn xác, vật liệu chất lượng và công nghệ gia công tiên tiến chính là nền tảng cho sự thành công của mọi dự án cơ khí.
