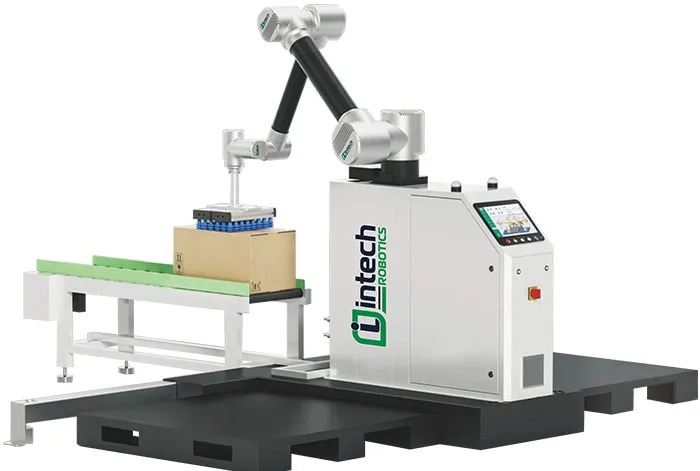

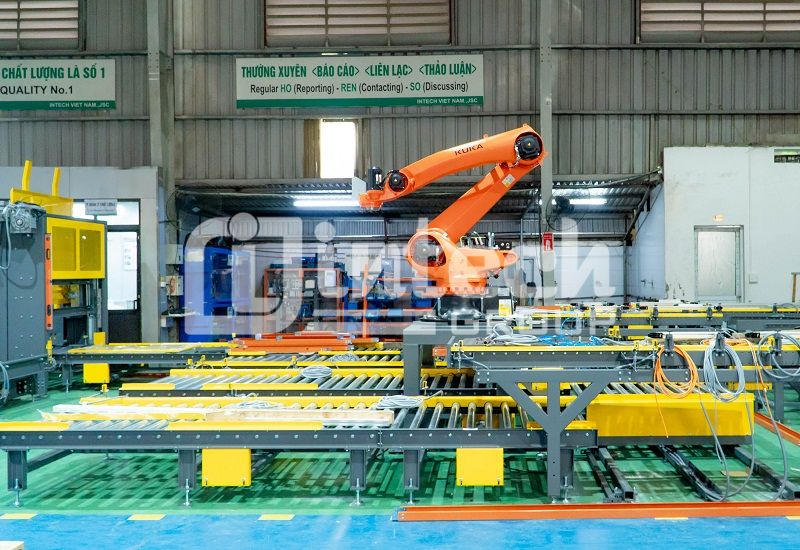

Thiết kế và gia công cánh tay Robot lấy hàng tự động

Trong kỷ nguyên Công nghiệp 4.0, cánh tay robot lấy hàng (Picking Robot) đã trở thành "trái tim" của các kho hàng thông minh và dây chuyền sản xuất hiện đại. Việc tự thiết kế và gia công một hệ thống như vậy đòi hỏi sự kết hợp nhuần nhuyễn giữa cơ khí chính xác, điện tử điều khiển và trí tuệ nhân tạo.


1. Xác định yêu cầu kỹ thuật cánh tay robot lấy hàng

Trước khi đặt bút vẽ những nét đầu tiên, bạn cần xác định rõ mục tiêu của robot:


• Tầm với: Khoảng cách tối đa mà cánh tay có thể vươn tới.
• Tải trọng: Khối lượng hàng hóa nặng nhất mà robot có thể nâng.
• Số bậc tự do (DoF - Degrees of Freedom): Thông thường là 4 đến 6 bậc để đảm bảo sự linh hoạt trong không gian 3D.
• Độ chính xác lặp lại: Sai số cho phép (ví dụ: +- 0.1mm).
• Chu kỳ thời gian: Tốc độ hoàn thành một lượt lấy và đặt hàng.

2. Thiết kế cơ khí (Mechanical Design)

Thiết kế cơ khí là bộ khung quyết định độ bền và khả năng vận hành của robot.


- Lựa chọn cấu trúc hình học

Có nhiều dạng cấu trúc, nhưng phổ biến nhất cho việc lấy hàng là:

• Robot Khớp khuỷu (Articulated Robot): Giống tay người, cực kỳ linh hoạt.
• Robot SCARA: Phù hợp cho các tác vụ gắp-thả nhanh trên mặt phẳng ngang.
• Robot Delta (Spider Robot): Tốc độ cực cao, chuyên dùng cho đóng gói thực phẩm/dược phẩm.



- Thiết kế chi tiết trên phần mềm CAD

Sử dụng các công cụ như SolidWorks, Autodesk Fusion 360 hoặc CATIA để:

• Tính toán trọng tâm và mô-men xoắn: Đảm bảo các động cơ tại khớp không bị quá tải.
• Phân tích ứng suất (FEA): Kiểm tra xem cánh tay có bị biến dạng hoặc gãy dưới tải trọng tối đa hay không.
• Tối ưu hóa khối lượng: Sử dụng cấu trúc rỗng hoặc vật liệu nhẹ (nhôm hợp kim, sợi carbon) để giảm quán tính, giúp robot chuyển động mượt hơn.



3. Hệ thống truyền động và điện tử

Đây là "cơ bắp" của robot.


- Động cơ



• Servo Motor: Lựa chọn hàng đầu cho robot công nghiệp nhờ khả năng kiểm soát vị trí và tốc độ chính xác tuyệt đối thông qua phản hồi (feedback).
• Stepper Motor: Rẻ hơn, phù hợp cho các dự án nhỏ hoặc giáo dục, nhưng dễ mất bước ở tốc độ cao.



- Bộ giảm tốc

Để tăng mô-men xoắn và độ chính xác, robot cần bộ giảm tốc chất lượng cao:

• Harmonic Drive: Độ rơ (backlash) gần như bằng không, kích thước nhỏ gọn.
• RV Reducer: Chịu tải cực lớn, độ cứng vững cao.



- Cơ cấu gắp

Tùy thuộc vào loại hàng hóa:


• Tay gắp cơ khí: Dùng cho vật thể cứng, định hình rõ ràng.
• Giác hút chân không: Lý tưởng cho thùng carton, bề mặt phẳng.
• Tay gắp mềm: Dùng cho trái cây hoặc vật phẩm dễ vỡ.



4. Quy trình gia công chế tạo và lắp ráp

Sau khi có bản vẽ kỹ thuật hoàn chỉnh, chúng ta tiến hành chế tạo các bộ phận.

1 - Gia công CNC (Computer Numerical Control)

Các chi tiết chịu lực như khớp nối, bệ đỡ cần được phay/tiện CNC từ nhôm 6061 hoặc thép hợp kim để đảm bảo độ đồng tâm và sai số lắp ghép cực thấp.

2 - Công nghệ in 3D (Additive Manufacturing)

Đối với các bộ phận có hình dạng phức tạp hoặc các mẫu thử (prototype), in 3D bằng nhựa kỹ thuật (ABS, Carbon-filled Nylon) giúp giảm đáng kể chi phí và thời gian.

3 - Xử lý bề mặt

Anodize nhôm hoặc sơn tĩnh điện để tăng độ bền, chống oxy hóa và tạo tính thẩm mỹ công nghiệp.


5. Hệ thống điều khiển và lập trình

Một cánh tay robot thông minh cần một "bộ não" nhạy bén.

- Phần cứng điều khiển

• PLC (Programmable Logic Controller): Tiêu chuẩn trong công nghiệp vì độ ổn định cao.
• Microcontrollers (STM32, Arduino): Dùng cho các ứng dụng tùy biến sâu hoặc nghiên cứu.
• Máy tính nhúng (Nvidia Jetson, Raspberry Pi): Xử lý các tác vụ nặng về thị giác máy tính (AI).

- Thuật toán điều khiển (Kinematics)

Đây là phần khó nhất trong lập trình robot:

• Động học thuận: Tính toán vị trí bàn tay dựa trên góc quay của các khớp.
• Động học nghịch: Tính toán các góc khớp cần thiết để đưa bàn tay đến một tọa độ (x, y, z) cụ thể.



6. Tích hợp thị giác máy tính

Để "lấy hàng tự động", robot cần phải nhìn thấy vật thể.

• Camera 2D/3D: Nhận diện vị trí và chiều sâu của vật phẩm.
• Thuật toán nhận diện: Sử dụng các thư viện như OpenCV hoặc các mô hình Deep Learning như YOLO (You Only Look Once) để phân loại hàng hóa và xác định tọa độ gắp.
• Cảm biến lực: Giúp robot biết khi nào đã chạm vào vật hoặc lực gắp đã đủ chưa để tránh làm hỏng hàng.

7. Lắp ráp và cân chỉnh

Quá trình lắp ráp cần tuân thủ:

1. Kiểm tra độ rơ của khớp: Đảm bảo không có rung lắc cơ khí.
2. Đi dây: Tránh việc dây điện bị xoắn, đứt khi robot quay 360 độ.
3. Cân chỉnh: Đồng bộ hóa giữa tọa độ của Camera và tọa độ của cánh tay (Hand-eye Coordination).



8. An toàn trong vận hành

Trong môi trường tự động hóa, an toàn là ưu tiên số một:

• Hàng rào ảo: Robot dừng lại nếu có người bước vào vùng làm việc.
• Cảm biến va chạm: Tự động ngắt điện khi phát hiện vật cản bất ngờ.
• Nút dừng khẩn cấp (E-Stop): Phải được bố trí ở vị trí dễ tiếp cận nhất.



Tổng kết

Thiết kế và gia công cánh tay robot lấy hàng tự động là một bài toán tổng hợp giữa Cơ - Điện - Máy tính. Để thành công, bạn không chỉ cần những khối nhôm chắc chắn mà còn cần những dòng code thông minh để thổi "hồn" vào cỗ máy.
