Gia công tiện CNC chi tiết nhỏ

Trong thế giới sản xuất hiện đại, xu hướng thu nhỏ kích thước của linh kiện điện tử, y tế và cơ khí chính xác đang đặt ra những tiêu chuẩn khắt khe mới. Các chi tiết nhỏ không chỉ đòi hỏi độ chính xác đến từng micromet mà còn thách thức bản lĩnh của kỹ thuật gia công truyền thống. Để tạo ra những linh kiện vi mô đạt chất lượng hoàn hảo, gia công tiện chi tiết nhỏ (micro-turning) chính là giải pháp cốt lõi không thể thay thế.


Gia công tiện CNC chi tiết nhỏ là gì?

Tiện chi tiết nhỏ là quá trình cắt gọt kim loại trên máy tiện CNC để tạo ra các linh kiện có kích thước hình học nhỏ, thường đòi hỏi dung sai cực kỳ ngặt nghèo (tính bằng micromet) và chất lượng bề mặt bóng gương.


Đặc điểm nhận diện chính của nhóm chi tiết này bao gồm:

• Kích thước siêu nhỏ: Đường kính phôi thường dao động từ dưới 1mm đến vài chục milimet.
• Tỷ lệ chiều dài/đường kính lớn: Chi tiết rất dễ bị uốn cong, tạo ra hiện tượng võng hoặc rung động trong quá trình cắt.
• Độ chính xác và độ nhám cao: Yêu cầu dung sai dung nạp khắt khe thường ở mức ±0.005mm đến ±0.01mm.và bề mặt không được phép có vết xước vi mô.

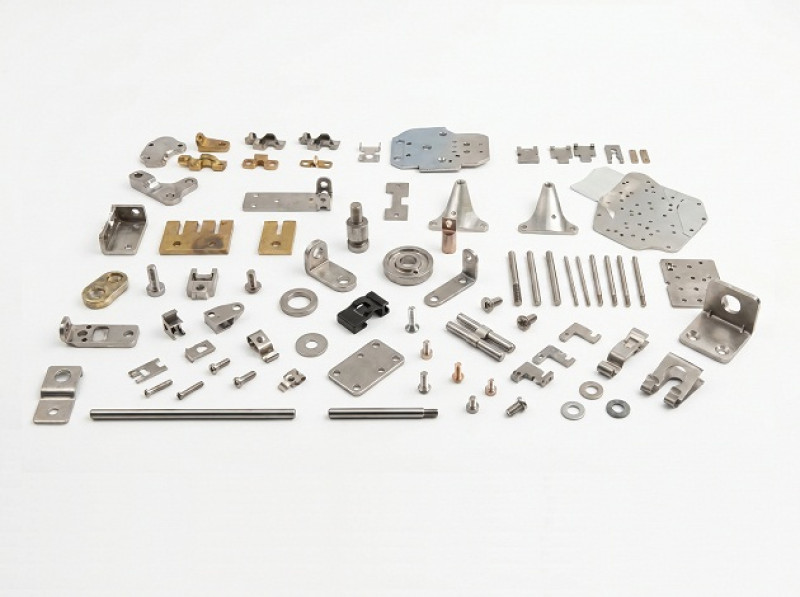

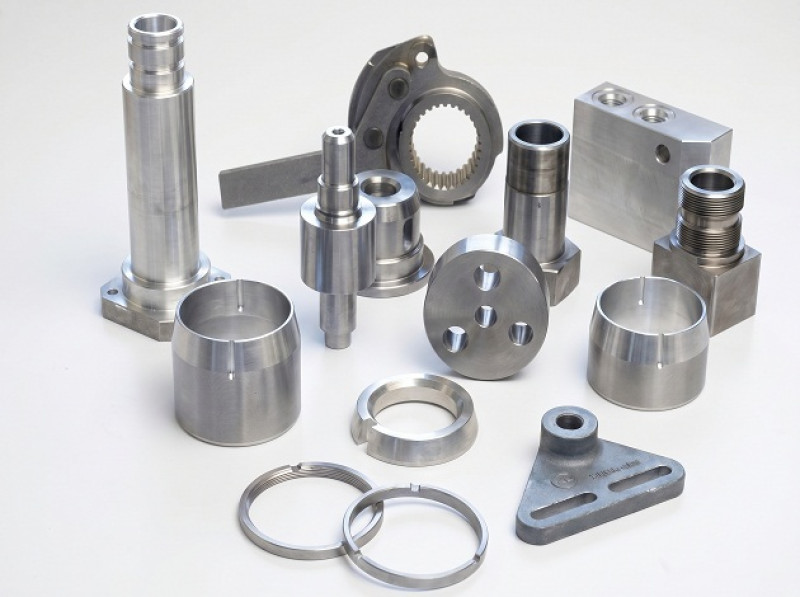

Các loại chi tiết nhỏ thường được gia công bằng tiện CNC

Phương pháp tiện CNC ứng dụng linh hoạt để tạo ra đa dạng cấu trúc linh kiện dạng tròn xoay trong thực tế:

1. Chi tiết dạng trục và chốt

• Sản phẩm: Trục bậc mini, chốt định vị (dowel pin), chốt dẫn hướng, trục truyền động cho động cơ bước nhỏ, trục micro-motor.
• Đặc điểm: Chiều dài thường gấp nhiều lần đường kính, đòi hỏi kiểm soát độ thẳng và độ tròn tốt.

2. Chi tiết dạng bạc và ống lót

• Sản phẩm: Bạc lót chịu mòn, ống lót chính xác (bushing), vòng đệm dạng trụ, spacer kim loại, chi tiết có lỗ đồng tâm.
• Đặc điểm: Yêu cầu cao về độ đồng tâm giữa đường kính ngoài (OD) và đường kính trong (ID), cùng độ nhám bề mặt lòng lỗ.

3. Chi tiết ren kích thước nhỏ

• Sản phẩm: Bu lông chuyên dụng, vít siêu nhỏ cho thiết bị điện tử, đầu nối ren, chi tiết ren ngoài và ren trong bước nhỏ (M1.5, M2, M3...).
• Đặc điểm: Yêu cầu biên dạng ren chính xác, không bị gờ bavia chân ren.

4. Chi tiết dạng đầu nối và linh kiện máy

• Sản phẩm: Đầu nối kim loại, fitting khí nén/thủy lực, đầu phun nhiên liệu, béc phun keo, linh kiện van nhỏ.
• Đặc điểm: Thường có rãnh chứa O-ring, lỗ xuyên tâm nhỏ và mặt côn làm kín.

5. Chi tiết tiện kết hợp phay (Turn-Mill Parts)

• Sản phẩm: Linh kiện có rãnh then, mặt vát phẳng (flat), lỗ khoan ngang, hoặc hoa văn phức tạp trên thân tròn.
• Đặc điểm: Được gia công trực tiếp trên máy tiện CNC có trục C và dao động (Live Tooling), giúp hoàn thành toàn bộ chi tiết chỉ trong một lần gá (single setup), loại bỏ sai số gá lặp.

Các thách thức chính trong gia công tiện chi tiết nhỏ

Việc gia công các chi tiết kích thước vi mô không đơn thuần là thu nhỏ quy mô máy móc, mà đi kèm với những bài toán kỹ thuật phức tạp:

1. Độ cứng vững và rung động: Do phôi có tiết diện nhỏ và dụng cụ mảnh, hiện tượng rung động rất dễ xảy ra, làm giảm độ bóng bề mặt và làm mẻ lưỡi cắt.
2. Lựa chọn và mài mòn dụng cụ: Dao tiện phải cực kỳ nhỏ, sắc bén. Tốc độ mài mòn diễn ra rất nhanh đòi hỏi chiến lược kiểm soát và thay dao thông minh.
3. Kiểm soát phoi: Phoi sinh ra có kích thước nhỏ li ti nhưng nếu không được thoát tốt, chúng sẽ bị kẹt giữa dao và phôi, gây xước bề mặt hoặc gãy dao đột ngột.
4. Định vị và kẹp chặt: Lực kẹp quá mạnh sẽ làm biến dạng phôi mỏng, nhưng nếu quá yếu, phôi có thể bị văng ra ở tốc độ quay cao.

Giải pháp và công nghệ tối ưu hóa

• Công nghệ máy tiện CNC hiện đại: Sử dụng máy tiện Thụy Sĩ. Đây được coi là "vua" trong gia công chi tiết nhỏ nhờ cấu trúc ống kẹp hỗ trợ sát ngay điểm cắt, giúp triệt tiêu hiện tượng rung động đối với phôi dài và mảnh. Trục chính cũng hoạt động ở tốc độ rất cao.
• Dụng cụ cắt chuyên dụng: Ưu tiên sử dụng vật liệu carbide nguyên khối chất lượng cao hoặc dao gắn mũi kim cương nhân tạo (PCD/CBN) kết hợp góc thoát dao tối ưu để giảm thiểu lực cắt.
• Thông số cắt và làm mát: Thiết lập tốc độ cắt và bước tiến phù hợp. Đồng thời, ứng dụng hệ thống làm mát áp suất cao (High-pressure coolant) giúp bẻ phoi hiệu quả và giải nhiệt tức thì tại vùng cắt.
• Kiểm soát chất lượng (QC) nghiêm ngặt: Sử dụng kính hiển vi đo lường quang học, máy đo biên dạng hoặc hệ thống quang học không tiếp xúc để kiểm tra 100% dung sai micromet trước khi xuất xưởng.



Quy trình gia công tiện CNC chi tiết nhỏ

1. Tiếp nhận bản vẽ và yêu cầu: Kiểm tra thông số kích thước, dung sai, vật liệu, độ nhám bề mặt, số lượng và xử lý bề mặt.
2. Phân tích khả năng gia công (DFM): Xác định dạng máy tiện, chuẩn bị đồ gá, chọn dao cắt và thứ tự nguyên công.
3. Chuẩn bị phôi: Kiểm tra quy cách phôi thanh (Bar stock), chất lượng bề mặt phôi và lượng dư gia công.
4. Lập trình CNC: Xây dựng đường chạy dao tối ưu, lựa chọn tốc độ quay trục chính (S) và lượng dịch chuyển dao (F).
5. Gá đặt và chạy thử sản phẩm mẫu: Căn chỉnh tâm dao, thiết lập gốc tọa độ (Work Offset - G54), chạy thử mẫu đầu tiên (First Article Inspection - FAI).
6. Gia công thô và tiện tinh: Lần lượt tiện mặt đầu, tiện trụ ngoài, chích rãnh, khoan lỗ lòng, tiện ren theo đúng chương trình.
7. Đo kiểm trong quá trình sản xuất (In-process Inspection): Định kỳ kiểm tra mẫu để kịp thời điều chỉnh bù mòn dao.
8. Hoàn thiện sản phẩm: Phá ba via, rửa siêu âm làm sạch dầu cắt gọt, gửi mạ/anodizing/nhiệt luyện nếu có yêu cầu.
9. Kiểm tra chất lượng (OQC) và bàn giao: Kiểm tra 100% hoặc lấy mẫu AQL, lập biên bản đo kiểm (CMM/VMS report) và đóng gói chống va đập.

Ưu điểm của dịch vụ gia công tiện CNC chi tiết nhỏ

• Độ chính xác và tính đồng nhất cao: Hệ thống tự động giảm thiểu tối đa sai số do yếu tố con người.
• Linh hoạt về hình dạng: Đáp ứng tốt từ các chi tiết đơn giản đến các biên dạng phức tạp, ren mịn, mặt côn, rãnh định hình.
• Tối ưu thời gian sản xuất: Tốc độ cắt cao, khả năng chạy liên tục giúp rút ngắn thời gian giao hàng.
• Đáp ứng mọi quy mô đơn hàng: Từ sản xuất mẫu thử nghiệm (1 - 5 chi tiết), tiện CNC số lượng ít cho đến gia công tiện CNC hàng loạt hàng vạn sản phẩm.
• Khả năng truy xuất nguồn gốc: Dễ dàng kiểm soát chất lượng theo lô, quản lý chứng chỉ vật liệu (CoC/Mill Test) và hồ sơ đo kiểm.

Ứng dụng của chi tiết tiện CNC kích thước nhỏ trong công nghiệp

• Ngành chế tạo máy & Tự động hóa: Chốt định vị khuôn mẫu, trục con lăn mini, bạc lót tay gắp robot, spacer chính xác.
• Ngành điện – Điện tử: Pins tiếp xúc, chân jack cắm, vỏ đầu nối cáp tín hiệu, chi tiết tản nhiệt nhỏ.
• Ngành khí nén & Thủy lực: Đầu nối nhanh, thân van tiết lưu, béc phun, spool van mini.
• Ngành ô tô & Xe máy: Chốt kim phun nhiên liệu, cảm biến tốc độ, chi tiết cụm phanh, trục đồng hồ.
• Ngành thiết bị y tế: Chi tiết máy đo huyết áp, dụng cụ phẫu thuật, linh kiện thiết bị nha khoa (đòi hỏi inox y tế 316L hoặc Titanium).
• Ngành thiết bị đo lường: Trục đồng hồ so, đầu đo máy đo tọa độ, vỏ cảm biến đo lực.

Dịch vụ gia công tiện CNC chi tiết nhỏ theo yêu cầu tại Cơ khí Intech

Thế mạnh dịch vụ tại Cơ khí Intech:


• Nhận gia công đa dạng: Đáp ứng hoàn hảo theo bản vẽ 2D/3D hoặc sản phẩm mẫu do khách hàng cung cấp.
• Tư vấn giải pháp tối ưu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ đánh giá tính khả thi, tư vấn chọn vật liệu và dung sai phù hợp với ngân sách.
• Hệ thống kiểm soát chất lượng nghiêm ngặt: Đảm bảo 100% sản phẩm đầu ra được kiểm tra qua các thiết bị đo chính xác trước khi đóng gói.
• Linh hoạt quy mô đơn hàng: Sẵn sàng tiếp nhận các đơn hàng gia công mẫu, đơn hàng tiện CNC số lượng ít cho đến các đơn hàng sản xuất hàng loạt quy mô lớn.

Quy trình làm việc & Nhận báo giá tại Cơ khí Intech:

1. Tiếp nhận thông tin: Khách hàng gửi bản vẽ và yêu cầu kỹ thuật.
2. Đánh giá kỹ thuật: Bộ phận kỹ thuật Intech phân tích bản vẽ và tính toán phương án gia công tối ưu.
3. Thống nhất & Báo giá: Tối ưu hóa vật liệu, dung sai, số lượng và gửi báo giá chi tiết tới khách hàng.
4. Sản xuất & Kiểm tra: Tiến hành gia công, kiểm soát chất lượng từng công đoạn theo tiêu chuẩn.
5. Bàn giao: Đóng gói cẩn thận và giao hàng tận nơi đúng tiến độ cam kết.
