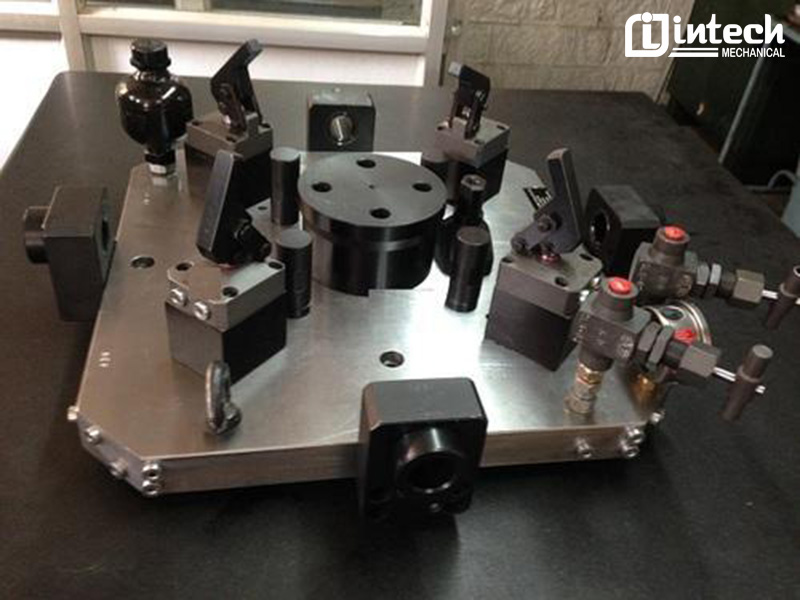

Đồ gá hàn

Đồ gá hàn là gì?

Đồ gá hàn là loại đồ gá giúp xác định vị trí hàn chính xác và cố định vị trí để thợ hàn hay robot hàn một cách chính xác và nhanh nhất. Tùy theo mục đích và phương thức hàn (hàn mig, hàn điện…) sẽ có các loại đồ gá khác nhau để đảm bảo về khả năng gia công và điều kiện gia công chi tiết.


Cấu tạo của đồ gá hàn

• Có chức năng xác định vị trí chính xác của chi tiết hàn trên đồ gá.
• Bao gồm các chi tiết như: chốt định vị, gá định vị, kẹp định vị,...
• Vị trí và kích thước của bộ phận định vị phụ thuộc vào hình dạng và kích thước của chi tiết hàn.

• Có chức năng giữ chặt chi tiết hàn trên đồ gá trong quá trình hàn.
• Bao gồm các chi tiết như: kẹp vít, kẹp lò xo, kẹp thủy lực,...
• Lực kẹp phải đủ lớn để giữ chặt chi tiết nhưng không làm biến dạng chi tiết.

• Có chức năng truyền lực từ bộ phận kẹp chặt đến chi tiết hàn.
• Bao gồm các chi tiết như: vít, trục, bánh răng,...
• Cơ cấu truyền lực phải đảm bảo độ cứng vững và độ chính xác cao.

• Có chức năng giúp điều chỉnh vị trí của chi tiết hàn trên đồ gá.
• Bao gồm các chi tiết như: thanh trượt, con lăn, ray dẫn hướng,...
• Cơ cấu dẫn hướng phải đảm bảo độ mượt mà và độ chính xác cao.

• Là phần khung chính của đồ gá, chịu lực tác dụng trong quá trình hàn.
• Thường được làm từ các vật liệu có độ bền cao như thép, gang,...
• Kích thước và hình dạng của thân và đế đồ gá phụ thuộc vào kích thước và hình dạng của chi tiết hàn.

• Có chức năng cố định đồ gá vào máy hàn hoặc bàn làm việc.
• Bao gồm các chi tiết như: bu lông, kẹp, mấu ngàm,...
• Cơ cấu kẹp phải đảm bảo độ chắc chắn và an toàn.



Đồ gá hàn được sử dụng để làm gì?

• Đồ gá hàn giúp định vị chính xác vị trí cần hàn của các chi tiết, đảm bảo mối hàn thẳng hàng, đồng đều và đạt độ chính xác cao.
• Giữ chặt các chi tiết hàn trong quá trình hàn, ngăn ngừa sự dịch chuyển hay rung lắc, giúp thao tác hàn an toàn và hiệu quả hơn.
• Nhờ có đồ gá, thợ hàn có thể tập trung vào việc hàn mà không cần lo lắng về việc giữ cố định chi tiết, từ đó nâng cao tốc độ và năng suất làm việc.
• Đồ gá hàn giúp tạo ra mối hàn chất lượng cao, đồng đều và ít bị lỗi, đáp ứng các yêu cầu kỹ thuật khắt khe của ngành công nghiệp.

Các loại đồ gá hàn sử dụng phổ biến hiện nay

Doanh nghiệp cần tìm hiểu các loại đồ gá để lựa chọn loại phù hợp nhất với nhu cầu của mình. Dưới đây là một số loại phổ biến:


1- Đồ gá hàn khung

Đồ gá hàn khung là công cụ hỗ trợ đắc lực cho quá trình hàn khung, giúp cố định các chi tiết khung một cách chính xác, đảm bảo độ vuông góc, đồng nhất và an toàn trong suốt quá trình hàn.

- Cấu tạo:

• Khung chính là phần chịu lực chính của đồ gá, được làm từ thép hoặc kim loại cứng khác.
• Các chi tiết cố định giúp cố định các chi tiết khung vào vị trí chính xác. Các chi tiết cố định có thể là kẹp, mỏ kẹp, vít, bu lông,...
• Bộ phận điều chỉnh giúp điều chỉnh vị trí của các chi tiết khung theo yêu cầu.
• Bộ phận hãm giúp giữ chặt các chi tiết khung trong quá trình hàn.

- Nguyên lý hoạt động: Dựa trên việc sử dụng các chi tiết cố định và bộ phận điều chỉnh để định vị chính xác các chi tiết khung. Sau khi các chi tiết khung được định vị chính xác, bộ phận hãm sẽ giữ chặt các chi tiết khung trong quá trình hàn.

- Ưu điểm:

• Đồ gá hàn khung giúp cố định các chi tiết khung một cách chính xác, hạn chế tối đa sai lệch kích thước và đảm bảo độ vuông góc giữa các mối hàn. Nhờ vậy, mối hàn sẽ có chất lượng cao, bền bỉ và thẩm mỹ hơn.
• Giảm thiểu nguy cơ cong vênh, biến dạng khung trong quá trình hàn do tác động nhiệt.
• Đồ gá hàn khung giúp thao tác hàn nhanh chóng và dễ dàng hơn, tiết kiệm thời gian và công sức cho người thợ hàn.
• Giảm thiểu sai sót trong quá trình hàn, hạn chế việc phải sửa chữa, làm lại, góp phần nâng cao năng suất lao động.
• Đồ gá hàn khung giúp cố định các chi tiết khung một cách chắc chắn, hạn chế nguy cơ rung lắc, trượt, rơi trong quá trình hàn. Nhờ vậy, đảm bảo an toàn cho người thợ hàn và những người xung quanh.
• Đồ gá hàn khung giúp định vị chính xác các chi tiết khung, hạn chế việc hàn thừa, hàn thiếu, giúp tiết kiệm vật liệu hàn.

- Ứng dụng:

• Đồ gá hàn khung được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, đặc biệt là trong ngành cơ khí chế tạo, xây dựng, đóng tàu,...
• Được sử dụng để hàn các chi tiết khung máy móc, thiết bị, xe cộ,...
• Sử dụng để hàn các chi tiết khung nhà thép tiền chế, cầu, cửa, lan can,...
• Để hàn các chi tiết khung tàu thuyền, sà lan,...

Đồ gá hàn khung giúp cố định các chi tiết khung chính xác

2 - Đồ gá hàn vạn năng

Là loại đồ gá hàn được thiết kế linh hoạt, có thể sử dụng để gá hàn nhiều loại chi tiết khác nhau với kích thước và hình dạng đa dạng.

- Cấu tạo:

• Khung chính là phần chịu lực chính của đồ gá, được làm từ thép hoặc kim loại cứng khác. Khung chính thường có dạng tấm phẳng hoặc dạng ống.
• Các chi tiết cố định có thể là kẹp, mỏ kẹp, vít, bu lông,...
• Bộ phận điều chỉnh vị trí của các chi tiết khung theo yêu cầu. Bộ phận điều chỉnh thường bao gồm các trục vít, tay quay, khớp nối,...
• Bộ phận hãm thường bao gồm các kẹp, mỏ kẹp, vít,...

- Ưu điểm:

• Có thể sử dụng để gá hàn nhiều loại chi tiết khác nhau với kích thước và hình dạng đa dạng.
• Cấu tạo đơn giản, dễ dàng lắp đặt và sử dụng.
• Giúp định vị chính xác các chi tiết khung, đảm bảo độ vuông góc và đồng nhất của mối hàn.
• Giúp cố định các chi tiết khung một cách chắc chắn, hạn chế nguy cơ rung lắc, trượt, rơi trong quá trình hàn.
• Giúp tiết kiệm thời gian, công sức và vật liệu hàn.

- Ứng dụng:

Đồ gá hàn vạn năng được sử dụng rộng rãi trong các xưởng cơ khí, xưởng thủ công và gia đình để gá hàn các chi tiết như:

• Khung thép
• Cửa hàng
• Lan can
• Cổng
• Giá đỡ
• Máy móc
• Thiết bị
• Và nhiều chi tiết khác

Đồ gá hàn vạn năng sử dụng cho nhiều loại chi tiết khác nhau

3 - Đồ gá hàn vuông góc

• Đảm bảo các chi tiết được hàn vuông góc 90 độ, tạo ra mối hàn chắc chắn và thẩm mỹ.
• Giúp cố định chi tiết nhanh chóng, tiết kiệm thời gian và công sức cho thợ hàn.
• Hạn chế nguy cơ rung lắc, trượt trong quá trình hàn, đảm bảo an toàn cho người lao động.
• Phù hợp với nhiều loại chi tiết kim loại có kích thước khác nhau.
• Cấu tạo đơn giản, dễ sử dụng.
• Hạn chế lãng phí vật liệu do sai lệch trong quá trình hàn.

• Gá hàn các thanh thép, dầm, cột trong thi công nhà xưởng, cầu cống,...
• Gá hàn các chi tiết máy móc, thiết bị,...
• Gá hàn các chi tiết kim loại bị gãy vỡ, hư hỏng.
• Gá hàn các khung, giá đỡ, đồ trang trí,...

Đồ gá hàn vuông góc đảm bảo chi tiết hàn vuông đúng 90 độ

Ứng dụng của đồ gá hàn

- Ngành hàng không vũ trụ:

• Chế tạo các bộ phận quan trọng như khung máy bay, thiết bị hạ cánh và động cơ, góp phần vào an toàn và hiệu suất của tàu bay.
• Đồ gá hàn mô-đun đảm bảo độ chính xác và độ tin cậy cao cho các bộ phận quan trọng

- Ngành công nghiệp ô tô:

• Lắp ráp khung và thân xe giúp định vị và cố định các bộ phận xe một cách chính xác
• Đồ gá hàn giúp sản xuất ô tô đồng nhất với độ chính xác cao, đáp ứng các tiêu chuẩn dung sai chặt chẽ, đảm bảo an toàn và chất lượng cho xe.
• Đồ gá hỗ trợ hiệu quả cho các công việc sửa chữa, bảo dưỡng các bộ phận xe, máy móc, giúp thao tác dễ dàng, chính xác và an toàn.
• Đồ gá hàn chuyên dụng giúp cố định các chi tiết nhỏ, tinh vi trong quá trình hàn, đảm bảo chất lượng và tính thẩm mỹ cho sản phẩm.

- Ngành đóng tàu:

• Đồ gá hàn cỡ lớn giúp cố định các tấm thép lớn, dày trong quá trình hàn thân tàu, boong tàu, đảm bảo độ chính xác và độ bền cho kết cấu tàu.
•  Đồ gá hàn chuyên dụng giúp định vị và giữ cố định các mối nối phức tạp trong quá trình hàn, đảm bảo chất lượng và độ an toàn cho mối hàn.

- Ngành công nghiệp chế tạo:

• Ứng dụng đồ gá hàn trong việc hàn khung, vỏ máy móc, thiết bị giúp cố định các chi tiết kim loại ở vị trí chính xác, đảm bảo mối hàn chắc chắn và đồng đều.
• Giúp định vị và giữ cố định các đường ống, kết cấu thép trong quá trình hàn, đảm bảo độ chính xác và an toàn cho mối hàn.
• Đồ gá hàn chuyên dụng giúp cố định các chi tiết nhỏ, phức tạp với độ chính xác cao, đảm bảo chất lượng mối hàn.

- Ngành xây dựng:

• Đồ gá hàn giúp cố định các dầm thép, cột thép trong quá trình hàn, đảm bảo độ chính xác và chịu tải cho kết cấu công trình.
• Giúp định vị và giữ cố định thép cốt móng trong quá trình đổ bê tông, đảm bảo độ bền cho móng nhà.

Đồ gá hàn ứng dụng trong nhiều ngành sản xuất công nghiệp

Cơ khí Intech - Đơn vị thiết kế, gia công đồ gá hàn uy tín hàng đầu


Ưu điểm của đồ gá hàn do Cơ khí Intech thiết kế và chế tạo:

• Đồ gá hàn do Intech thiết kế và chế tạo đảm bảo độ chính xác tuyệt đối, giúp định vị và cố định chi tiết hàn một cách chính xác nhất, cho ra mối hàn chất lượng cao, đồng đều.
• Cơ khí Intech sử dụng vật liệu cao cấp cùng quy trình gia công hiện đại, đảm bảo đồ gá hàn có độ cứng vững cao, chịu được lực kẹp lớn và các tác động ngoại lực trong quá trình hàn.
• Đồ gá hàn được thiết kế phù hợp với từng dây chuyền sản xuất cụ thể, đảm bảo sự tương thích và phối hợp nhịp nhàng với các thiết bị khác, tối ưu hóa hiệu quả hoạt động.
• Cơ khí Intech sở hữu đội ngũ kỹ sư tay nghề cao, giàu kinh nghiệm, luôn sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn giải pháp tối ưu nhất. Chúng tôi cung cấp dịch vụ thiết kế, gia công và chế tạo đồ gá hàn trọn gói, đáp ứng mọi yêu cầu của khách hàng.

Khách hàng có nhu cầu thiết kế, gia công đồ gá, chế tạo đồ gá hàn… Hãy liên hệ với chúng tôi để được phục vụ tốt nhất!
