Tìm hiểu chi tiết phương pháp Dập nóng và Khuôn dập nóng

Trong lĩnh vực sản xuất công nghiệp, việc gia công kim loại bằng áp lực đóng vai trò cực kỳ quan trọng. Các phương pháp biến dạng này không chỉ giúp tạo hình đa dạng mà còn đáp ứng nhu cầu cấp thiết về những chi tiết có độ bền cao và hình dạng phức tạp cho nhiều ngành nghề.

Trong số đó, Để thực hiện quá trình này, khuôn dập nóng chính là "trái tim" của toàn bộ hệ thống, quyết định hình dạng và chất lượng cuối cùng của sản phẩm.

Bài viết này sẽ cung cấp cái nhìn toàn diện về công nghệ dập nóng và vai trò then chốt của khuôn dập nóng, từ khái niệm, quy trình, ưu nhược điểm đến các ứng dụng thực tế và vật liệu chuyên dùng để chế tạo khuôn.


I. Dập nóng là gì?

Chúng ta sẽ tìm tìm hiểu chi tiết về dập nóng


1 - Khái niệm

Dập nóng là phương pháp gia công kim loại bằng cách sử dụng áp lực lớn để định hình phôi kim loại ở trạng thái nóng, khi kim loại được nung nóng đến nhiệt độ cao hơn nhiệt độ kết tinh lại của nó, thường từ 800°C đến 1200°C (tùy loại vật liệu). Phôi kim loại được đặt trong khuôn và ép để tạo thành hình dạng mong muốn theo lòng khuôn.


2 - Mục đích của dập nóng



• Giảm giới hạn chảy: Nhiệt độ cao làm giảm độ cứng và độ bền của kim loại, giúp dễ dàng định hình dưới áp lực thấp hơn so với dập nguội.
• Tăng độ dẻo: Kim loại nóng có khả năng biến dạng dẻo tốt, phù hợp cho các chi tiết có hình dạng phức tạp hoặc kích thước lớn.
• Tạo chi tiết phức tạp: Cho phép sản xuất các bộ phận có hình dạng chi tiết, dày hoặc yêu cầu độ chính xác cao.
• Cải thiện cấu trúc vật liệu: Quá trình dập nóng giúp tái sắp xếp cấu trúc hạt kim loại, giảm khuyết tật, tăng độ bền và độ dai.
• Hiệu quả sản xuất: Phù hợp cho sản xuất hàng loạt các chi tiết kim loại trong công nghiệp, bao gồm cả các phụ kiện trong sản xuất giày.



3 - Quy trình dập nóng cơ bản

Chuẩn bị phôi:

• Phôi kim loại (thép, nhôm, đồng, v.v.) được cắt thành kích thước phù hợp (thanh, tấm, hoặc khối).
• Kiểm tra chất lượng phôi để đảm bảo không có khuyết tật như vết nứt, lỗ rỗng.

Gia nhiệt phôi:

• Phôi được nung trong lò gia nhiệt (gas, điện, hoặc cảm ứng) đến nhiệt độ vượt qua nhiệt độ kết tinh lại của kim loại (thường 800-1200°C, ví dụ: 1000-1100°C cho thép).
• Nhiệt độ được kiểm soát chính xác để đảm bảo kim loại đạt độ dẻo tối ưu mà không bị nóng chảy.

Chuyển phôi vào khuôn:

• Phôi nóng được lấy ra khỏi lò bằng kẹp hoặc băng tải chịu nhiệt và đặt vào khuôn dập (khuôn mở hoặc khuôn đóng).
• Quá trình này cần thực hiện nhanh để tránh mất nhiệt.

Dập định hình:

• Máy ép (thủy lực, cơ khí, hoặc búa dập) tạo áp lực lớn (hàng trăm tấn) để ép phôi nóng vào lòng khuôn, định hình thành chi tiết mong muốn (như mũi thép, khóa giày).
• Có thể thực hiện nhiều lần dập (pre-forming và final forming) để đạt hình dạng chính xác.

Làm nguội:

• Chi tiết sau khi dập được làm nguội tự nhiên hoặc trong môi trường kiểm soát (như dầu, nước) để tránh biến dạng hoặc nứt do thay đổi nhiệt độ đột ngột.
• Làm nguội cũng giúp cố định cấu trúc hạt kim loại, tăng độ bền.

Gia công bổ sung:

• Loại bỏ ba via (burrs) hoặc vật liệu thừa bằng cách cắt, mài.
• Đánh bóng, mạ (như mạ crom, niken), hoặc xử lý bề mặt để tăng độ bền và thẩm mỹ.

Kiểm tra chất lượng:

• Kiểm tra kích thước, hình dạng, và tính chất cơ học (độ cứng, độ bền) của chi tiết.
• Loại bỏ các sản phẩm lỗi để đảm bảo đáp ứng tiêu chuẩn (ví dụ: tiêu chuẩn an toàn cho mũi thép giày bảo hộ).



4 - Ưu điểm của phương pháp Dập nóng



• Tạo hình chi tiết phức tạp: Dập nóng cho phép định hình các chi tiết kim loại có hình dạng phức tạp, dày hoặc kích thước lớn nhờ kim loại ở trạng thái nóng có độ dẻo cao.
• Cải thiện tính chất cơ học: Quá trình dập nóng tái sắp xếp cấu trúc hạt kim loại, giảm khuyết tật như lỗ rỗng, vết nứt, từ đó tăng độ bền, độ dai và khả năng chịu lực. Chi tiết dập nóng thường có cấu trúc hạt mịn hơn, phù hợp cho các ứng dụng yêu cầu độ bền cao (như phụ kiện giày bảo hộ).
• Hiệu quả sản xuất hàng loạt: Phù hợp cho sản xuất số lượng lớn với chi phí trên mỗi chi tiết thấp, đặc biệt trong các nhà máy sản xuất giày quy mô lớn. Tốc độ dập nhanh, đáp ứng nhu cầu sản xuất công nghiệp.
• Giảm lực ép cần thiết: Nhiệt độ cao làm giảm giới hạn chảy của kim loại, giúp sử dụng lực ép thấp hơn so với dập nguội, giảm hao mòn máy móc và khuôn.
• Khả năng gia công vật liệu cứng: Có thể gia công các kim loại cứng như thép hợp kim, thép không gỉ, hoặc hợp kim đặc biệt mà khó thực hiện bằng dập nguội.



5 - Nhược điểm của phương pháp dập nóng



• Chi phí đầu tư ban đầu cao: Yêu cầu lò nung, máy ép công suất lớn, và khuôn chịu nhiệt, dẫn đến chi phí thiết bị và bảo trì cao.
• Tiêu tốn năng lượng: Quá trình gia nhiệt phôi kim loại đến nhiệt độ cao (800-1200°C) tiêu tốn nhiều năng lượng (điện, gas), làm tăng chi phí vận hành.
• Yêu cầu an toàn nghiêm ngặt: Nhiệt độ cao và thiết bị nặng (máy ép, lò nung) tiềm ẩn nguy cơ cháy nổ hoặc tai nạn lao động, đòi hỏi thiết bị bảo hộ và quy trình an toàn chặt chẽ.
• Độ chính xác thấp hơn dập nguội: Do kim loại nóng dễ bị co ngót hoặc biến dạng khi làm nguội, chi tiết dập nóng có thể không đạt độ chính xác cao như dập nguội, đặc biệt với các chi tiết nhỏ, mỏng. Thường cần gia công bổ sung (cắt ba via, mài) để hoàn thiện.
• Xử lý bề mặt phức tạp: Chi tiết dập nóng có thể có lớp oxit hoặc ba via trên bề mặt, yêu cầu công đoạn làm sạch, đánh bóng hoặc mạ, làm tăng thời gian và chi phí.
• Hạn chế về môi trường: Lò nung tạo ra khí thải và nhiệt, đòi hỏi hệ thống xử lý môi trường để giảm tác động đến không khí và khu vực xung quanh.



II. Khuôn dập nóng là gì?



1 - Khái niệm

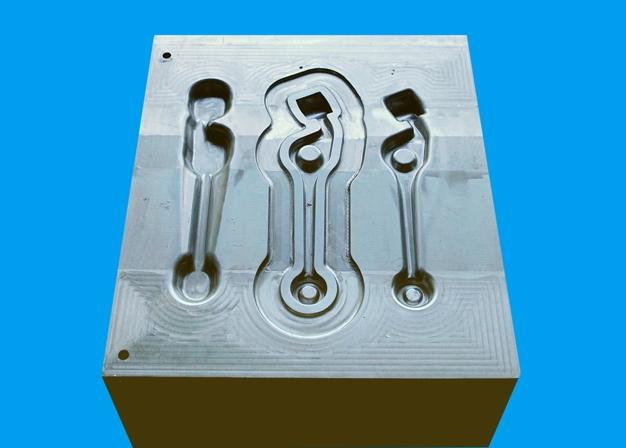

Khuôn dập nóng là một công cụ hoặc bộ phận được sử dụng trong quá trình dập nóng để định hình phôi kim loại ở trạng thái nóng (nhiệt độ cao hơn nhiệt độ kết tinh lại, thường từ 800°C đến 1200°C). Khuôn được thiết kế với hình dạng chính xác để tạo ra các chi tiết kim loại có cấu trúc phức tạp, chẳng hạn như mũi thép, đinh tán, hoặc phụ kiện kim loại trong sản xuất giày.




2 - Cấu tạo cơ bản của Khuôn Dập Nóng

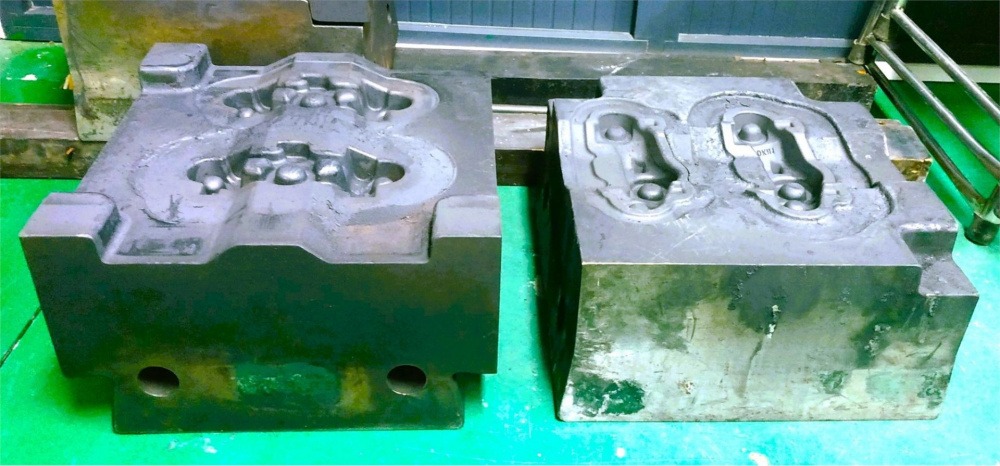

Khuôn dập nóng, dù có thể phức tạp trong thiết kế chi tiết tùy thuộc vào sản phẩm, nhưng về cơ bản, nó bao gồm hai bộ phận chính và một số thành phần hỗ trợ quan trọng:

Chày (Punch / Upper Die):

• Đây là phần trên của khuôn, được gắn vào phần chuyển động của máy dập (ví dụ: búa dập hoặc đầu ép của máy).
• Chày có nhiệm vụ tác dụng lực lên phôi nóng và ép phôi xuống lòng khuôn dưới để tạo hình.
• Hình dạng của mặt làm việc của chày sẽ tương ứng với một phần của hình dạng cuối cùng của sản phẩm.



Cối (Die / Lower Die):

• Đây là phần dưới của khuôn, được cố định chắc chắn trên bàn máy dập.
• Cối chứa lòng khuôn, nơi phôi nóng điền đầy và định hình theo yêu cầu. Lòng khuôn này là hình ảnh âm bản của chi tiết cần dập.
• Trong nhiều trường hợp, cối là bộ phận chịu lực chính và cần độ bền, độ cứng rất cao.

Ngoài hai bộ phận chính này, khuôn dập nóng còn có thể có các thành phần khác tùy thuộc vào độ phức tạp của khuôn và sản phẩm:

• Tấm dẫn hướng: Giúp đảm bảo chày và cối ăn khớp chính xác với nhau trong quá trình dập.
• Hệ thống thoát phoi (ba via): Các rãnh hoặc khe được thiết kế xung quanh lòng khuôn để chứa phần kim loại thừa (ba via) bị ép ra ngoài khi phôi điền đầy lòng khuôn.
• Hệ thống đẩy sản phẩm: Đối với một số khuôn, có thể có cơ cấu đẩy để dễ dàng lấy sản phẩm đã dập ra khỏi lòng khuôn sau khi hoàn thành.
• Cơ cấu thoát khí: Giúp không khí thoát ra khỏi khoang khuôn khi phôi được ép vào, tránh hiện tượng sản phẩm bị rỗ khí.
• Các bộ phận phụ trợ: Ốc vít, chốt định vị, tấm đệm... để lắp ráp và cố định các thành phần của khuôn.



3 - Yêu cầu đối với Khuôn dập nóng

Dưới đây là các yêu cầu cụ thể đối với khuôn dập nóng:


Yêu cầu về chất liệu:

• Chịu nhiệt cao: Khuôn phải chịu được nhiệt độ từ 800°C đến 1200°C (tùy vật liệu phôi như thép, nhôm, đồng) mà không bị biến dạng, nứt hoặc chảy. Chất liệu phổ biến như Thép hợp kim chịu nhiệt (ví dụ: thép H13, H11, hoặc thép công cụ hợp kim crom-molypden).
• Chống mài mòn: Bề mặt khuôn phải chịu được sự mài mòn do ma sát liên tục với phôi kim loại nóng. Có thể phủ lớp chống mài mòn (như nitriding hoặc coating) để tăng tuổi thọ.
• Độ bền cơ học: Khuôn phải chịu được áp lực lớn (hàng trăm tấn) từ máy ép mà không bị biến dạng hoặc gãy.
• Tính dẫn nhiệt: Khuôn cần có khả năng dẫn nhiệt tốt để tránh tích tụ nhiệt quá mức, thường tích hợp hệ thống làm mát (nước hoặc dầu).



4 - Gia công khuôn dập nóng

Gia công khuôn dập nóng là quá trình chế tạo khuôn để sử dụng trong dập nóng, nhằm định hình phôi kim loại ở nhiệt độ cao (800-1200°C) thành các chi tiết như mũi thép, đinh tán, hoặc phụ kiện trong sản xuất giày.

Quá trình này đòi hỏi độ chính xác cao, vật liệu chịu nhiệt và công nghệ tiên tiến. Dưới đây là các bước, phương pháp và lưu ý khi gia công khuôn dập nóng:

Các bước gia công khuôn dập nóng:

Bước 1: Thiết kế khuôn

• Phân tích yêu cầu: Xác định hình dạng, kích thước chi tiết cần dập (ví dụ: mũi thép giày bảo hộ), tính đến độ co ngót của kim loại khi làm nguội (thường 1-2%).
• Thiết kế 3D: Sử dụng phần mềm CAD (như AutoCAD, SolidWorks) để thiết kế lòng khuôn, rãnh thoát ba via, kênh làm mát, và gân dẫn hướng.
• Mô phỏng: Dùng phần mềm CAE (như ANSYS, DEFORM) để mô phỏng quá trình dập, đảm bảo khuôn chịu được áp lực, nhiệt độ và tối ưu dòng chảy kim loại.
• Yêu cầu: Thiết kế phải đảm bảo độ chính xác (±0.1mm), tích hợp hệ thống làm mát và dễ tháo lắp.

Bước 2: Chọn vật liệu

Vật liệu phổ biến:

• Thép hợp kim chịu nhiệt: H13, H11, SKD61 (chịu nhiệt 600-700°C, chống mài mòn, độ dai cao).
• Thép công cụ hợp kim: D2 (cho khuôn chịu nhiệt thấp hơn).
• Hợp kim đặc biệt: Inconel, Stellite (cho ứng dụng đặc thù, ít dùng trong sản xuất giày).

Vật liệu phải chịu nhiệt, chịu áp lực lớn (hàng trăm tấn), chống sốc nhiệt và mài mòn. Lưu ý: Có thể áp dụng lớp phủ (nitriding, PVD/CVD) để tăng độ bền bề mặt.

Bước 3: Gia công thô

Phương pháp:

• Cắt phôi: Cắt vật liệu thô (thép H13, SKD61) thành khối bằng máy cắt dây hoặc cưa băng.
• Phay thô: Sử dụng máy phay CNC để tạo hình cơ bản cho khuôn trên, khuôn dưới, và các bộ phận dẫn hướng.
• Khoan: Tạo các kênh làm mát (bằng nước/dầu) và lỗ lắp gân dẫn hướng.
• Yêu cầu: Loại bỏ vật liệu thừa, chuẩn bị hình dạng gần giống thiết kế, đảm bảo kích thước lớn hơn 2-3mm so với kích thước hoàn thiện.

Bước 4: Gia công tinh

Phương pháp:

• Phay CNC: Gia công lòng khuôn với độ chính xác cao (±0.1mm) bằng máy CNC 5 trục để tạo hình chi tiết phức tạp (như hình mũi thép).
• Mài (Grinding): Tinh chỉnh bề mặt khuôn để đạt độ nhẵn cao, giảm ma sát khi dập.
• Cắt dây EDM (Electrical Discharge Machining): Dùng cho các chi tiết nhỏ, góc sắc hoặc rãnh thoát ba via.
• Yêu cầu: Đảm bảo độ chính xác hình học, bề mặt nhẵn (Ra 0.4-0.8 µm) để chi tiết dập đạt chất lượng.

Bước 5: Xử lý nhiệt

Mục đích: Tăng độ cứng, độ dai và khả năng chịu nhiệt của khuôn.

Phương pháp:

• Tôi: Nung khuôn đến 900-1000°C, sau đó làm nguội nhanh trong dầu hoặc khí để tăng độ cứng (thường 50-55 HRC cho thép H13).
• Ram: Nung lại ở nhiệt độ thấp (500-600°C) để giảm ứng suất, tăng độ dai.
• Lưu ý: Kiểm soát nhiệt độ và thời gian để tránh nứt hoặc biến dạng khuôn.

Bước 6: Phủ bề mặt

Phương pháp:

• Thấm nitơ (Nitriding): Tăng độ cứng bề mặt (lên đến 1000 HV), chống mài mòn.
• Phủ PVD/CVD: Phủ lớp TiN, CrN hoặc AlCrN để tăng khả năng chịu nhiệt và giảm ma sát.
• Ứng dụng: Đặc biệt quan trọng khi dập chi tiết thép hợp kim trong giày bảo hộ, giúp kéo dài tuổi thọ khuôn (20.000-50.000 chu kỳ).

Bước 7: Lắp ráp và kiểm tra

Lắp ráp: Gắn khuôn trên, khuôn dưới, gân dẫn hướng, và các bộ phận khác (như chốt định vị) vào khối khuôn.

Kiểm tra:

• Đo kích thước bằng máy CMM (Coordinate Measuring Machine) để đảm bảo sai số trong giới hạn.
• Thử nghiệm dập trên máy ép với phôi mẫu để kiểm tra độ chính xác và dòng chảy kim loại.
• Kiểm tra kênh làm mát và rãnh thoát ba via để đảm bảo hoạt động trơn tru.

Bước 8: Hoàn thiện và bảo trì

• Đánh bóng: Làm mịn bề mặt khuôn để giảm ma sát và tăng chất lượng chi tiết dập.
• Bảo quản: Lưu trữ khuôn ở môi trường khô ráo, phủ dầu chống gỉ.
• Bảo trì định kỳ: Kiểm tra mài mòn, nứt nhiệt, và làm sạch ba via sau mỗi ca sản xuất.



Kết luận

Dập nóng và khuôn dập nóng là những công nghệ cốt lõi, không thể thiếu trong ngành cơ khí hiện đại. Chúng không chỉ đơn thuần là phương pháp tạo hình mà còn là yếu tố quyết định để tạo ra những sản phẩm kim loại có cơ tính vượt trội và hình dạng phức tạp mà các phương pháp khác khó lòng đạt được.

Sự phát triển không ngừng của công nghệ dập nóng cùng với những cải tiến về vật liệu chế tạo khuôn đang giúp các doanh nghiệp đáp ứng được những yêu cầu ngày càng cao về độ chính xác, độ bền và hiệu suất sản xuất trong các ngành công nghiệp tiên tiến.

Để khai thác tối đa hiệu quả của công nghệ này, việc lựa chọn đúng phương pháp, vật liệu khuôn và tuân thủ quy trình vận hành chặt chẽ là chìa khóa then chốt. Sự đầu tư vào kiến thức và công nghệ sẽ giúp các doanh nghiệp tối ưu hóa sản xuất, giảm thiểu chi phí và nâng cao chất lượng sản phẩm.
