Phay đầu là gì? Quy trình, loại và ứng dụng

Với thiết lập đúng, phương pháp này đạt dung sai đến ±0,002 mm và độ nhẵn bề mặt Ra 0,8 µm – lý tưởng cho ngành ô tô, y tế, điện tử. Kết hợp với CNC hiện đại, phay đầu còn giúp giảm tới 40% thời gian giao hàng bằng cách tối ưu tốc độ, nguồn cấp và đường chạy dao trong cùng một lần gia công.

Bài viết này sẽ giới thiệu cách phay đầu hoạt động, vì sao nó quan trọng, và cách tận dụng hiệu quả để nâng cao độ chính xác và năng suất trong sản xuất.

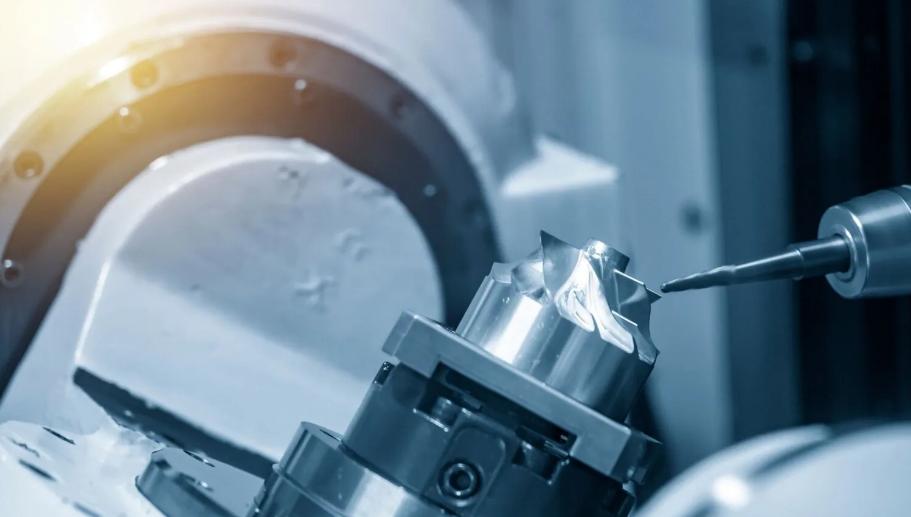

Phay đầu là gì?

Phay đầu là một phương pháp gia công cơ khí, sử dụng dao cắt hình trụ để loại bỏ vật liệu theo cả chiều dọc và chiều ngang. Khác với phay mặt chỉ cắt ở đầu dụng cụ, phay đầu linh hoạt hơn, có thể gia công theo nhiều hướng – rất phù hợp để tạo rãnh, khe, túi, bề mặt cong hay chi tiết 3D phức tạp.

Dao phay đầu có các rãnh xoắn chạy dọc thân và đầu, cho phép cắt sâu và chính xác. Phương pháp này thường được dùng để làm khuôn mẫu, chi tiết kỹ thuật cao và nguyên mẫu.

Việc lập trình phay đầu dựa trên công thức: tốc độ cấp = tốc độ trục chính × lượng ăn dao × số rãnh. Nếu chọn đúng dao và thông số, bạn có thể đạt độ nhẵn bề mặt cao (Ra 6,3–0,8 µm).

Trong gia công thô, dao phay đầu có thể dùng chèn dao thay thế để tiết kiệm chi phí và thay nhanh hơn – rất được ưa chuộng trong sản xuất hiện đại.


Tại sao phay đầu lại quan trọng?

Phay đầu là một phương pháp gia công linh hoạt và chính xác, cho phép xử lý cả các chi tiết đơn giản như rãnh, lỗ, lẫn các bề mặt phức tạp trên cùng một máy và thậm chí với cùng một dao cắt. Sự chính xác này có được nhờ thiết kế đặc biệt của dao phay và khả năng điều khiển lập trình của máy CNC.

Người dùng có thể điều chỉnh tốc độ quay, tốc độ tiến dao và độ sâu cắt theo từng loại vật liệu, từ nhôm, titan cho đến nhựa hay vật liệu composite. Điều đáng chú ý là phay đầu có thể đạt độ chính xác đến ±0,05 mm, đồng thời vẫn giữ được tốc độ cắt cao, giúp tiết kiệm thời gian và giảm số công đoạn gia công phụ.

Nhờ thiết kế dao nhiều rãnh và các kỹ thuật CAM hiện đại (như phay thích ứng hay trochoidal), thời gian gia công có thể giảm tới 40% so với phương pháp truyền thống. Đặc biệt, máy CNC có thể hoàn tất các bước thô, bán tinh và tinh trong một lần gá, giúp nâng cao năng suất và giảm sai lệch do thao tác lại.

Công nghệ hiện đại còn cho phép giám sát tình trạng dụng cụ theo thời gian thực, giúp máy hoạt động ổn định và tự động hơn. Nhờ vậy, doanh nghiệp tiết kiệm được chi phí trên mỗi sản phẩm mà vẫn đảm bảo chất lượng cao.

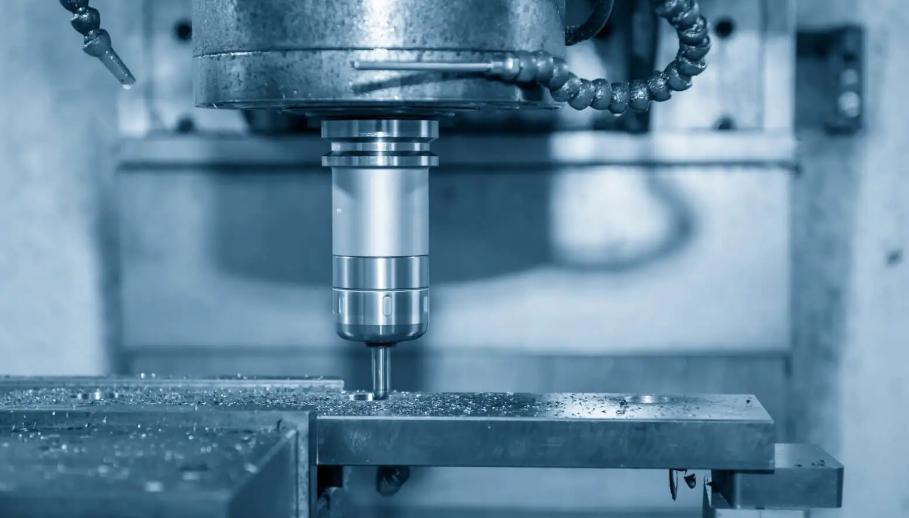

Quá trình phay đầu diễn ra như thế nào?

1 - Lập kế hoạch và thiết kế:

• Thiết kế chi tiết trong phần mềm CAD.
• Chuyển mô hình sang phần mềm CAM để tạo đường chạy dao, bao gồm các chuyển động cắt phù hợp với hình dạng chi tiết.
• Mô phỏng và kiểm tra đường chạy dao trước khi xuất mã G cho máy CNC.

2 - Chuẩn bị máy và dụng cụ:

• Lắp dao phay đầu vào giá đỡ và trục chính của máy CNC.
• Cố định phôi bằng ê tô, kẹp hoặc hàm mềm.
• Định vị hệ tọa độ máy bằng chu trình thăm dò hoặc thủ công.

3 - Chọn thông số cắt:

• Điều chỉnh tốc độ trục chính, tốc độ cấp liệu, tải phoi và làm mát phù hợp với vật liệu.
• Ví dụ: Nhôm thường dùng chất làm mát hòa tan, titan cần phun sương dầu hoặc bôi trơn ít.

4 - Thiết lập dao và chiến lược cắt:

• Chọn số rãnh, góc xoắn và độ sâu cắt phù hợp để đảm bảo đường cắt sạch và tránh quá tải dụng cụ.

5 - Chạy thử và gia công chính thức:

• Chạy thử trên phần vật liệu thừa để kiểm tra điều kiện.
• Khi ổn định, bắt đầu chu trình gia công với trục chính quay, dao tiếp xúc với phôi theo đường cắt đã lập trình.
• Rãnh xoắn ốc trên dao giúp đưa phoi ra ngoài, giữ bề mặt cắt mịn.

6 - Giám sát và điều chỉnh:

• Hệ thống theo dõi tải trọng và rung động thời gian thực, tự động giảm tốc độ cấp liệu khi phát hiện bất thường để bảo vệ dao.
• Giai đoạn hoàn thiện thường chạy ở tốc độ cao với độ sâu cắt nông để đạt bề mặt bóng mịn (Ra dưới 0,8 µm).

7 - Kiểm tra và hoàn thiện:

• Kiểm tra dung sai chi tiết bằng máy đo tọa độ.
• Gọt bỏ các cạnh sắc bằng gọt ba via, kiểm tra chất lượng bề mặt hoàn thiện.

8 - Gia công các chi tiết phức tạp:

• Dùng nội suy xoắn ốc cho các lỗ sâu hoặc túi để giảm độ lệch dao và kéo dài tuổi thọ dụng cụ.

9 - Các nguyên tắc kỹ thuật quan trọng:

• Giữ phần nhô ra của dao không vượt quá ba lần đường kính để tránh sai lệch và giảm độ chính xác.
• Dùng góc dốc từ 2 đến 5 độ để giảm gờ và duy trì quá trình thoát phoi đều.



Có những loại máy phay nào?

Máy phay đầu được phân loại dựa trên nhiều yếu tố như hình dạng, số rãnh, vật liệu lõi và lớp phủ. Mỗi loại ảnh hưởng đến cách cắt, khả năng thoát phoi, độ bền của dao và chất lượng bề mặt chi tiết cuối cùng.

Dù bạn gia công gang, thép không gỉ, nhôm hay vật liệu composite, lựa chọn máy phay phù hợp sẽ ảnh hưởng lớn đến hiệu quả, độ chính xác và tuổi thọ dụng cụ.

Để chọn đúng, bạn nên xem xét các tiêu chí phân loại phổ biến như hình dạng, số rãnh, vật liệu, lớp phủ và ứng dụng đặc thù của máy phay đầu.


1 - Phân loại theo hình học

Hình dạng máy phay quyết định cách cắt, loại chi tiết tạo ra, sự hình thành phoi, độ mịn bề mặt và tuổi thọ dụng cụ.

Mỗi hình dạng phù hợp với mục đích riêng, từ cắt bề mặt phẳng, khe sâu đến tạo đường viền 3D và chi tiết tinh xảo.

- Máy phay đầu vuông

Máy phay đầu vuông có lưỡi cắt phẳng, tạo góc vuông 90° sắc nét, thích hợp cho các công việc phay cơ bản như cắt rãnh, tạo cạnh và khoét sâu.

Chúng lý tưởng để gia công đáy phẳng, túi, khe và vai cạnh, cho đường cắt sạch, thẳng, dùng được với nhiều loại vật liệu. Tùy vào số rãnh và cách chạy dao, chúng có thể dùng để phay thô hoặc tinh.

Khi phủ lớp chống mài mòn như titan nitride, dao phay này bền hơn, đặc biệt hiệu quả với hợp kim cứng và khi chạy tốc độ cao.

- Máy phay đầu bi

Máy phay đầu bi có đầu tròn cho phép đường chạy dao lưu động hơn khi gia công các hình dạng phức tạp, đường viền 3D và bề mặt cong. Các công cụ này vượt trội trong các khoang khuôn, các đặc điểm khuôn và các đường hoàn thiện đòi hỏi bề mặt đồng nhất dọc theo các cấu hình không phẳng.

Đầu hình cầu của dao cắt bi cho phép nó duy trì tiếp xúc với vật liệu ngay cả ở độ sâu nông, giảm thiểu độ lệch của dụng cụ và tạo ra chất lượng hoàn thiện cao hơn.

Chúng rất cần thiết cho quá trình phay bề mặt khi không cần các góc sắc bên trong hoặc phải tránh để ngăn ngừa ứng suất tăng lên ở chi tiết cuối cùng.

Máy phay đầu bi thường được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, sản xuất thiết bị y tế và chế tạo khuôn mẫu, nơi hình học phức tạp và dung sai chính xác là tiêu chuẩn. Sự kết hợp đúng đắn giữa số lượng rãnh và góc xoắn ốc cho phép các máy cắt này loại bỏ phoi hiệu quả trong khi vẫn duy trì chất lượng bề mặt trong các điều kiện cắt khác nhau.

- Máy phay đầu tròn góc

Máy phay đầu bo tròn góc được thiết kế để tạo ra các cạnh tròn, nhẵn ở bên ngoài của một bộ phận. Thay vì để lại các góc nhọn, có thể dễ bị nứt hoặc mòn, dụng cụ này tạo ra các chuyển tiếp có bán kính giúp giảm sự tập trung ứng suất và cải thiện độ bền cơ học của các bộ phận. Bạn thường sử dụng chúng cho các bộ phận chịu tải trọng động hoặc mài mòn, chẳng hạn như vỏ máy hoặc vỏ sản phẩm tiêu dùng.

Những công cụ này cũng hữu ích trong các hoạt động đòi hỏi phải pha trộn các góc sắc thành một hình dạng nhất quán, chẳng hạn như hoàn thiện khoang khuôn hoặc loại bỏ bavia có hình dạng phức tạp.

Hồ sơ cắt của chúng đảm bảo bán kính nhất quán bất kể hướng nào, điều này đặc biệt quan trọng ở những bộ phận sẽ được phủ hoặc sơn.

Chúng khác với các máy cắt phay khác ở chỗ chúng không cắt chìm; thay vào đó, chúng hoạt động tốt nhất với các đường cắt phay bên, trong đó dụng cụ cắt theo đường viền của bộ phận. Để tránh rung, hãy chọn góc xoắn ốc thích hợp và giữ độ sâu cắt trong phạm vi tiếp xúc với cấu hình được khuyến nghị của dụng cụ.

- Đầu phay bán kính góc

Máy phay đầu bán kính góc tạo ra sự cân bằng giữa hình dạng đầu vuông và đầu bi. Thay vì góc 90 độ sắc nét, các dụng cụ này có phần chuyển tiếp hơi tròn tại vị trí lưỡi cắt gặp đầu phẳng. Hình dạng này cải thiện độ bền và dòng phoi, kéo dài tuổi thọ dụng cụ trong khi vẫn cho phép gia công chính xác các bề mặt phẳng và thành bên trong sắc nét.

Bạn nên cân nhắc đến các dụng cụ bán kính góc khi làm việc với các vật liệu dễ bị mẻ cạnh hoặc khi cần có lưỡi cắt khỏe hơn, như thép không gỉ hoặc hợp kim cứng.

Cạnh bo tròn giúp giảm thiểu tình trạng gãy dụng cụ, lý tưởng cho các thao tác gia công thô hoặc các bước hoàn thiện bán phần trước khi xử lý bề mặt chất lượng cao.

Về mặt ứng dụng, chúng thường được sử dụng trong sản xuất đế khuôn, giá đỡ kết cấu hoặc các thành phần yêu cầu phay biên dạng với nhu cầu hoàn thiện bề mặt vừa phải. Hình dạng này cũng cải thiện khả năng thoát phoi khi gia công các túi và khe sâu, giúp giảm tải dụng cụ và đảm bảo tản nhiệt hiệu quả hơn.

- Máy phay đầu V-Bit

Máy phay đầu V-bit, đôi khi được gọi là mũi khắc hoặc dụng cụ vát, thường được sử dụng để cắt chi tiết nông, khắc văn bản và vát mép chi tiết. Các dụng cụ này có đầu nhọn, sắc với các cạnh cắt góc cạnh, tạo thành hình chữ "V". Góc bao gồm có thể thay đổi, thường là 30, 60 hoặc 90 độ, tùy thuộc vào mức độ chi tiết hoặc độ sâu cần thiết.

Chúng đặc biệt hữu ích trong việc gia công các vật liệu mềm như nhựa, gỗ hoặc nhôm khi khắc logo, số sê-ri hoặc các yếu tố nghệ thuật tinh xảo. Trong các vật liệu cứng hơn,

Mũi V có hiệu quả trong việc vát góc sắc, cắt cạnh hoặc tạo bề mặt nhẵn mịn ngay trong quá trình cắt.

Do bề mặt cắt tập trung ở đầu, nên điều quan trọng là phải theo dõi tốc độ cấp liệu và tốc độ trục chính để tránh dụng cụ bị mòn hoặc gãy. Hình dạng của chúng khiến chúng không phù hợp để loại bỏ vật liệu sâu, nhưng lý tưởng cho các nhiệm vụ và dự án có độ chính xác lực thấp đòi hỏi chi tiết trực quan hơn là chiều sâu cấu trúc.

- Dao phay đuôi cá

Máy phay đuôi cá có đầu phẳng và mũi nhọn giống hình đuôi cá, cho phép bắt đầu cắt ngay mà không cần lỗ dẫn. Thiết kế này lý tưởng cho gỗ, nhựa và vật liệu mềm, nơi cần vào cắt sạch và kiểm soát cạnh chính xác.

• Ưu điểm chính: Không cần khoan trước, thích hợp cho cắt chìm, tạo hình trên vật liệu mỏng như tấm nhựa, tấm mạch điện.
• So với mũi khoan (dễ gây rách vật liệu), máy phay đuôi cá cho bề mặt mịn, không gờ.
• Chất liệu dao: HSS phù hợp với công việc nhẹ; dao carbide bền hơn, phù hợp sản xuất liên tục.

- Dao phay rãnh then

Là dụng cụ chuyên dùng để cắt các khe nhỏ, chính xác dùng cho chốt truyền động cơ học. Chúng có thể cắt trực tiếp vào vật liệu (cắt tâm), rất phù hợp khi gia công rãnh trên trục, bánh răng hoặc ròng rọc.

• Ưu điểm: Duy trì độ chính xác cao và bề rộng khe đồng đều, ngay cả khi cắt sâu.
• Ứng dụng: Thường dùng trong máy CNC cho cả tạo mẫu và sản xuất hàng loạt.
• Lưu ý khi chọn: Chọn đúng đường kính theo kích thước then, điều chỉnh tốc độ trục chính và cấp liệu để tránh rung và mòn nhanh.
• Vật liệu dao: Thép tốc độ cao (HSS) hoặc carbide, có thể phủ lớp chống mài mòn để tăng tuổi thọ khi cắt vật liệu cứng.

- Máy phay đầu côn

Máy phay đầu côn có thân dạng hình nón, giúp tăng độ cứng và giảm rung, rất phù hợp để gia công khoang sâu, lõi khuôn và các chi tiết có thành góc hoặc đường viền phức tạp.

• Ưu điểm: Cứng vững, hạn chế lệch dao khi cắt sâu; phù hợp cả định hình 2D và 3D.
• Ứng dụng: Dùng nhiều trong gia công khuôn và chi tiết có góc nghiêng đều.
• Hiệu suất: Ít rung hơn dao thành thẳng khi phay sâu; hoạt động tốt với vật liệu khó cắt.
• Lưu ý khi chọn: Chọn số rãnh và góc xoắn phù hợp để đảm bảo thoát phoi và bề mặt đẹp; có thể kết hợp lớp phủ như AlTiN để tăng hiệu quả và tuổi thọ dao.

- Máy phay khoan

Máy phay khoan kết hợp giữa mũi khoan và dao phay, cho phép bạn khoan lỗ, phay cạnh, tạo rãnh, vát mép hoặc rãnh chữ V chỉ với một dụng cụ.

• Ưu điểm: Tiết kiệm thời gian thay dao, đơn giản hóa thiết lập.
• Ứng dụng: Lý tưởng khi không gian thay dao hạn chế hoặc cần xử lý các chi tiết đơn giản.
• Hiệu suất: Phù hợp nhất với vật liệu mềm, nhưng cũng dùng được cho thép và vật liệu composite nếu chọn thông số cắt phù hợp.
• Lưu ý: Cần điều chỉnh tốc độ và bước tiến tùy theo loại thao tác (khoan hay phay) để đảm bảo độ bền dao và chất lượng cạnh cắt.

- Dao phay đuôi én

Dao phay đuôi én được dùng để tạo các khe góc đặc biệt có hình đuôi chim, thường gặp trong đồ gá, đế khuôn và cơ cấu trượt yêu cầu căn chỉnh chính xác.

• Đặc điểm: Cạnh cắt nghiêng ra ngoài, phù hợp với các chuẩn đuôi én cơ khí.
• Ứng dụng: Dùng sau khi gia công thô để hoàn thiện các rãnh khớp, đảm bảo độ chính xác và bề mặt sắc nét.
• Lưu ý: Cần chọn đúng góc cắt theo đơn vị hệ mét hoặc hệ Anh để tránh sai số. Một số loại còn có rãnh đánh bóng hoặc bộ phá phoi để thoát phoi tốt hơn trong không gian hẹp.

- Máy phay đầu thô

Máy phay đầu thô được thiết kế để loại bỏ vật liệu mạnh mẽ trong các giai đoạn gia công ban đầu. Những công cụ này là lựa chọn phù hợp của bạn khi tốc độ và hiệu quả quan trọng hơn độ hoàn thiện bề mặt. Chìa khóa cho hiệu suất của chúng nằm ở các rãnh răng cưa hoặc "rạch". Các cạnh cắt chuyên dụng này phá vỡ phoi thành các mảnh nhỏ hơn, giảm sự tích tụ nhiệt và giảm lực cắt trên dụng cụ.

Chiến lược phân đoạn chip này cho phép bạn sử dụng tốc độ nạp cao hơn và cắt trục sâu hơn mà không ảnh hưởng đến độ ổn định của dụng cụ. Khi làm việc với vật liệu cứng hơn hoặc thực hiện các thao tác nặng trên phôi dày, máy phay thô có thể loại bỏ tới 30% vật liệu mỗi lần chạy so với các dụng cụ có rãnh tiêu chuẩn.

Chúng đặc biệt hữu ích khi gia công các bề mặt phẳng lớn hoặc loại bỏ vật liệu trước khi hoàn thiện. Hình dạng chắc chắn của chúng giúp giảm thiểu độ rung, đặc biệt là trong các khoang sâu hoặc khi gia công thép và gang. Việc ghép nối các công cụ này với máy CNC mô-men xoắn cao và thiết lập thoát phoi hiệu quả giúp ngăn ngừa kẹt và quá tải công cụ, đảm bảo thời gian chu kỳ nhất quán và tuổi thọ công cụ đáng tin cậy.

- Hoàn thiện máy phay đầu

Trong khi máy phay thô tập trung vào khối lượng, máy phay đầu tinh chế chuyên về chi tiết. Các công cụ này được thiết kế cho các giai đoạn cuối của quy trình phay đầu, trong đó chất lượng bề mặt và độ chính xác về kích thước là rất quan trọng. Một máy phay hoàn thiện thông thường có nhiều rãnh hơn, đôi khi là năm hoặc nhiều hơn, và bề mặt cắt được đánh bóng tạo ra ít gờ và bề mặt hoàn thiện chất lượng cao.

Bạn nên sử dụng dao phay đầu hoàn thiện khi dung sai chặt chẽ và hình thức bên ngoài quan trọng, chẳng hạn như khi gia công các bộ phận có thể nhìn thấy, khoang khuôn phun hoặc các thành phần hàng không vũ trụ. Độ sâu cắt giảm của chúng đảm bảo kiểm soát tốt hơn đối với độ nét cạnh, đường viền và hình dạng đặc điểm.

Vì lực cắt thấp hơn trong quá trình hoàn thiện, bạn có thể đạt được độ nhám bề mặt thấp tới Ra 0,4 µm khi sử dụng các công cụ có góc xoắn ốc cao và lớp phủ thích hợp như nhôm titan nitride. Chìa khóa là tính nhất quán. Đặt tốc độ trục chính và tốc độ cấp phôi để duy trì tải phoi ổn định và giảm thiểu độ lệch trong suốt quá trình gia công.

- Máy phay đầu thô và hoàn thiện

Một số công cụ thu hẹp khoảng cách giữa việc loại bỏ khối lượng lớn và chi tiết tinh xảo. Máy phay đầu thô và tinh xảo kết hợp các tính năng cắt mạnh mẽ của máy phay thô với độ hoàn thiện cạnh tinh xảo của máy hoàn thiện. Công cụ lai này làm giảm nhu cầu thay đổi công cụ, giúp bạn tiết kiệm thời gian trong các hoạt động phay nhiều giai đoạn.

Các rãnh trên các máy phay này thường bắt đầu bằng thiết kế răng cưa hướng về phía đầu để bắt đầu loại bỏ phôi và chuyển sang dạng nhẵn gần cán để tinh chỉnh bề mặt cuối cùng. Các công cụ này đặc biệt có lợi trong các chiến lược gia công hiệu suất cao, trong đó ưu tiên giảm thiểu thời gian chết và hợp nhất các hoạt động.

Khi lựa chọn phương pháp lai thô-hoàn thiện, hãy nhớ rằng độ cứng của dụng cụ và hình dạng rãnh phải hỗ trợ cả hai mức tải phoi cực đại. Sử dụng chúng trong các bộ phận mà bạn có thể chấp nhận một chút thỏa hiệp về độ hoàn thiện bề mặt để đổi lấy thời gian gia công ngắn hơn, như khối động cơ, giá đỡ kết cấu hoặc nguyên mẫu cấp sản xuất.


2 - Phân loại theo số lượng rãnh



• 2 rãnh: Rãnh lớn, thoát phoi tốt, phù hợp gia công nhôm, gỗ – giúp giảm nhiệt và tránh kẹt phoi.
• 3 rãnh: Cân bằng giữa thoát phoi và độ bền, phù hợp với nhựa và hợp kim nhẹ.
• 4 rãnh: Phổ biến khi gia công thép, thép không gỉ; bền hơn, hỗ trợ cắt nhanh và chính xác.
• 5 rãnh trở lên: Dành cho hoàn thiện tốc độ cao, đặc biệt với thép cứng; cho bề mặt mịn và ít rung khi cắt sâu.

Ngoài ra, các thiết kế đặc biệt như rãnh chia phoi và bước dao thay đổi giúp giảm rung, tăng tốc độ nạp liệu mà vẫn đảm bảo tuổi thọ và độ chính xác.


3 - Phân loại theo vật liệu dụng cụ



• HSS (thép tốc độ cao): Giá rẻ, linh hoạt, dùng cho kim loại mềm và nhựa ở tốc độ thấp.
• Hợp kim coban (M35/M42): Cứng hơn HSS ~10%, dùng tốt với thép không gỉ và titan, phù hợp sản xuất vừa phải.
• Carbide rắn: Rất cứng, chịu nhiệt cao, dùng cho cắt tốc độ cao và chi tiết chính xác (như khuôn, đường viền 3D).
• Carbide hạt siêu mịn: Độ chính xác cực cao, tạo cạnh siêu nhỏ, phù hợp chế tạo khuôn hoặc điện cực tinh xảo.
• Phủ PCD/DLC: Chuyên dùng cho vật liệu mài mòn không kim loại (CFRP, graphite), giúp kéo dài tuổi thọ dao và giảm thay dụng cụ.



4 - Phân loại theo lớp phủ



• TiN (Titanium Nitride): Lớp phủ màu vàng quen thuộc, tăng tuổi thọ dao ~30%, phù hợp thép và nhôm.
• TiCN: Cứng hơn TiN, tốt cho gang và nhôm nhiều silicon, chống mài mòn cạnh, dùng được với vật liệu mài mòn.
• AlTiN / AlTiCrN: Chịu nhiệt rất tốt, thích hợp cho gia công khô hoặc bán khô thép công cụ, dùng nhiều trong sản xuất tốc độ cao.
• DLC (Carbon giống kim cương): Ma sát thấp, chống dính, dùng cho nhôm và vật liệu composite như sợi carbon.
• CVD kim cương: Giảm ma sát tối đa, lý tưởng cho vật liệu siêu mài mòn như graphite hoặc gốm, kéo dài tuổi thọ dao gấp 5 lần.



5 - Phân loại theo góc xoắn

Góc xoắn ốc là góc được tạo thành giữa lưỡi cắt và đường tâm của dụng cụ. Nó ảnh hưởng trực tiếp đến lực cắt, dòng phoi và độ hoàn thiện bề mặt tạo ra.

• Low helix (~30°): Bạn sẽ sử dụng nó cho các vật liệu cứng như thép cacbon hoặc gang. Các công cụ này tạo ra nhiều lực hướng tâm hơn, nhưng ít lực kéo dọc trục hơn, giúp ngăn không cho công cụ đào sâu vào hoặc nâng bộ phận. Chúng lý tưởng khi việc duy trì độ ổn định của công cụ là mối quan tâm chính của bạn.
• Helix trung bình (~40°): Đây là loại đa năng. Nó cân bằng lực cắt và dòng phoi, khiến nó trở thành lựa chọn mặc định tuyệt vời cho các tác vụ phay đầu mục đích chung trên nhiều loại vật liệu.
• High helix (>45°): Phù hợp nhất với nhôm và hợp kim màu mềm hơn. Chúng loại bỏ vật liệu một cách mạnh mẽ, đẩy phoi lên trên và giảm thiểu cạnh tích tụ trên bề mặt cắt.
• Xoắn ốc biến thiên (ví dụ: 35°–42°): Được thiết kế để phá vỡ cộng hưởng hài hòa thường được tạo ra ở tốc độ trục chính cao. Kiểu này làm giảm tiếng kêu và cho phép bạn tăng tốc độ cấp liệu lên đến 20% trong hợp kim hoặc vật liệu composite hàng không vũ trụ.



6 - Máy phay chuyên dụng

Một số dự án gia công vượt ra ngoài hình học tiêu chuẩn, đó chính là lúc máy phay đầu chuyên dụng phát huy tác dụng. Chúng được thiết kế cho những trường hợp sử dụng đặc biệt khi hiệu suất, tuổi thọ dụng cụ hoặc hình dạng bộ phận đòi hỏi một giải pháp phù hợp.

• Bán kính góc cộng với độ nhám: Thiết kế kết hợp này kết hợp các khía răng cưa phá phoi và các góc tròn, cho phép hoàn thiện bán phần một lần trong các khoang khuôn đã tôi cứng.
• Dụng cụ có tầm với xa hoặc cán ngắn: Bạn sẽ cần những dụng cụ này khi làm việc sâu bên trong khuôn hoặc khối động cơ. Thân có cổ cong giúp duy trì độ cứng khi tiếp cận những không gian lớn hơn sáu lần đường kính của dụng cụ.
• Máy cắt nén: Nếu bạn đang cắt ván ép, vật liệu nhiều lớp hoặc vật liệu composite sợi carbon, những dụng cụ này sẽ làm giảm sự tách lớp. Chúng kéo bề mặt trên và dưới vào trong, giúp bạn có được cạnh sạch ở cả hai mặt.
• Dao cắt rãnh chữ T và Woodruff: Chúng được thiết kế cho các hình dạng rãnh cụ thể mà các công cụ tiêu chuẩn không thể tiếp cận được — chẳng hạn như rãnh then, rãnh cắt và các khe đặc biệt trong đồ gá hoặc trục.
• Dao phay đầu “lưỡi dao chuyển đổi” dạng mô-đun: Cho phép thay đổi hình dạng nhanh chóng bằng cách hoán đổi các miếng chèn cacbua có cấu hình khác nhau, giúp bạn cắt giảm thời gian chuyển đổi mà không cần thiết lập lại độ nhô ra hoặc chiều dài dụng cụ.



Vật liệu phôi nào phù hợp để phay đầu?



• Nhôm (6061, 7075): Dễ cắt, thoát phoi tốt. Dùng dao 3 rãnh, xoắn ốc cao (45°–55°), phủ TiB₂ để ngăn dính phoi.
• Thép mềm (AISI 1018): Dùng dao 4 rãnh HSS hoặc carbide không phủ để cân bằng giữa chi phí và hiệu suất.
• Thép không gỉ (304, 316): Dễ sinh nhiệt, nên dùng dao carbide 4 rãnh phủ AlTiN, chạy chậm để giảm mòn.
• Thép dụng cụ (H13): Cứng, cần dao carbide hạt mịn 6 rãnh và đường chạy dao trochoidal để tản nhiệt tốt.
• Titan (Cấp 5): Dùng dao rãnh biến thiên, tiếp xúc dưới 25% đường kính, phủ TiAlN để chống oxy hóa và mài mòn.
• Nhựa (Delrin, PE, PC): Dùng dao 1–2 rãnh O-sharp để tránh chảy nhựa và giữ kích thước chính xác.
• Composite (CFRP, GFRP): Dùng dao phủ kim cương hoặc PCD để chống tách lớp và giảm gờ khi cắt.
• Nhôm chứa silicon cao: Dùng dao carbide xoắn 0°, rãnh bóng để giảm dính phoi và cải thiện bề mặt khi cắt khô.



Máy móc và công cụ cần thiết cho phay đầu

Những máy móc và công cụ nào cần thiết cho phay đầuCho dù bạn đang sản xuất các thành phần hàng không vũ trụ hay các giá đỡ đơn giản, việc lựa chọn máy móc và dụng cụ sẽ xác định giới hạn những gì bạn có thể thực hiện.

Để hoạt động hiệu quả, thiết lập của bạn phải bao gồm các thành phần sau:

• Trung tâm gia công đứng CNC: Chọn hệ thống 3, 4 hoặc 5 trục với phạm vi tốc độ trục chính từ 8.000 đến 20.000 vòng/phút. Nhiều trục hơn cho phép tạo ra các hình dạng phức tạp và phay bề mặt trong ít thiết lập hơn.
• Giá đỡ dụng cụ: Sử dụng kẹp ER, đầu kẹp co nhiệt hoặc đầu kẹp thủy lực có khả năng chạy lệch ≤ 5 µm cho các hoạt động gia công chính xác.
• Giữ chặt chi tiết: Ê tô, đồ gá mộng đuôi én, bàn chân không (dành cho nhựa) và bệ đỡ dạng mô-đun giúp ổn định phôi trong quá trình phay.
• Bộ thay đổi công cụ tích hợp: Một băng chuyền chứa 24–120 công cụ hỗ trợ các công việc phức tạp liên quan đến nhiều công cụ cắt.
• Hệ thống làm mát và bôi trơn: Hệ thống làm mát ngập, làm mát xuyên trục chính hoặc bôi trơn lượng tối thiểu (MQL) là cần thiết. Bao gồm một máy làm lạnh để ổn định chất làm mát ở 20°C.
• Hệ thống đầu dò chạm: Việc thăm dò đảm bảo vị trí bộ phận trong chu trình và các phép đo chiều dài dụng cụ, duy trì dung sai chặt chẽ.
• Quản lý và chiết xuất phoi: Lắp đặt băng tải hoặc vít tải để loại bỏ phoi và máy chiết sương cho chất làm mát gốc dầu để giữ cho môi trường an toàn và sạch sẽ.
• Hệ thống điều khiển: Hệ thống điều khiển màn hình cảm ứng nhạy bén kết hợp với phần mềm CAM ngoại tuyến đảm bảo tạo và thực hiện đường chạy dao liền mạch.
• Phụ kiện cân bằng dụng cụ và trục chính: Sử dụng vòng cân bằng và thanh kéo chốt để có độ ổn định dụng cụ tốc độ cao. Bao gồm phun khí gắn trục chính để gia công khô, đặc biệt là trong vật liệu composite carbon hoặc khi bề mặt hoàn thiện phải không bị nhiễm bẩn.



Những thông số quan trọng của phay đầu

Mỗi thông số của phay đầu ảnh hưởng đến quá trình hình thành phoi, tản nhiệt và hiệu suất gia công tổng thể. Sau đây là danh sách toàn diện các thông số cốt lõi mà bạn cần kiểm soát:

• Tốc độ bề mặt (V_c): Được tính bằng π × đường kính dụng cụ × vòng/phút. Ảnh hưởng đến nhiệt độ và độ mài mòn trên lưỡi cắt.
• Tốc độ trục chính (vòng/phút): Luôn đặt dưới tốc độ bề mặt tối đa cho phép của lớp phủ. Tốc độ cao hơn làm giảm lực cắt ở vật liệu mềm nhưng có nguy cơ làm hỏng lớp phủ ở kim loại cứng.
• Tốc độ cấp liệu: Công thức: vòng/phút × số rãnh × tải phoi. Điều chỉnh ±10% sau khi đánh giá kết quả kiểm tra sản phẩm đầu tiên.
• Độ sâu cắt theo trục (a_p): Đối với gia công thô, giới hạn ở mức ≤ 50% đường kính dụng cụ. Các lần hoàn thiện thường sử dụng 5–20% đường kính.
• Chiều rộng cắt theo hướng xuyên tâm (a_e): Các chiến lược phay ngược hoặc thích ứng nên duy trì sự tiếp xúc ở khoảng 10–25% đường kính dụng cụ.
• Độ nhô của dụng cụ: Không được vượt quá 3 lần đường kính dụng cụ. Nếu không thể tránh khỏi, hãy giảm độ sâu cắt theo trục 30% để tránh rung.
• Lưu lượng chất làm mát: Đảm bảo ≥ 4 lít/phút cho mỗi kilowatt công suất trục chính. Loại chất làm mát phụ thuộc vào vật liệu và lớp phủ dụng cụ.
• Cấp cân bằng của giá đỡ dụng cụ: G2.5 ở tốc độ 20.000 vòng/phút được khuyến nghị cho mục đích phay không rung, đặc biệt là trong các hoạt động đa trục.
• Chiến lược Step-Over: Sử dụng chiến lược hằng số hoặc thay đổi tùy thuộc vào chiều cao mong muốn của dao và sự tham gia của dao cắt.
• Hiệu chỉnh độ mỏng của phoi: Khi độ bám xuyên tâm giảm xuống dưới 50% đường kính dụng cụ, hãy điều chỉnh tốc độ nạp phôi bằng cách nhân tải phoi đã lập trình với tỷ lệ đường kính dụng cụ với (2 × a_e). Điều này giúp giữ độ dày phoi đồng đều và ngăn ngừa hiện tượng cọ xát thay vì cắt.



Phay đầu được ứng dụng trong các ngành công nghiệp nào?

Phay đầu là một kỹ thuật gia công CNC cực kỳ linh hoạt, được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ chính xác cao:

• Hàng không vũ trụ: Tạo ra các bộ phận quan trọng như đĩa tua bin, sườn cánh, và giá đỡ động cơ từ hợp kim khó cắt. Dao phay đầu cầu và dao phay đầu rãnh giúp định hình các chi tiết phức tạp, đặc biệt là các phần bên trong.
• Ô tô và Xe điện: Sản xuất các bộ phận như khối động cơ, áo nước đầu xi lanh, và khay pin nhôm nhẹ. Máy phay CNC tốc độ cao được dùng để gia công cả thô lẫn tinh.
• Thiết bị y tế: Định hình các chi tiết như thân hông bằng titan và vít chỉnh hình. Dao phay đàu vuông và dao phay đầu vi đường kính được sử dụng để đạt được bề mặt đánh bóng cần thiết.
• Thiết bị điện tử: Tạo vỏ nhôm cho điện thoại thông minh và khoan các hoa văn phức tạp trên bảng mạch in. Chất lượng bề mặt tinh tế là yếu tố then chốt, đặc biệt với bộ tản nhiệt.
• Sản xuất dụng cụ và khuôn mẫu: Sử dụng dao phay đầu phẳng để làm khoang khuôn và khắc. Quy trình này đòi hỏi kiểm soát tốc độ cấp phôi chính xác và các lớp phủ dao đặc biệt để chống mài mòn.
• Tạo mẫu nhanh: Phay đầu lý tưởng để sản xuất nhanh các đồ gá hoặc mẫu thử nghiệm trong vòng chưa đầy 24 giờ, gia công được nhiều loại vật liệu từ nhựa đến vật liệu tổng hợp.

Nhờ khả năng tùy chỉnh công cụ và quy trình, phay đầu là lựa chọn hàng đầu để tạo ra các chi tiết phức tạp và chính xác trong nhiều lĩnh vực công nghiệp khác nhau.


Ưu điểm và nhược điểm của phay đầu

Việc lựa chọn phương pháp phay đầu thay vì các phương pháp cắt khác không chỉ là sở thích mà còn là quyết định mang tính chiến lược định hình cách bạn xử lý các bộ phận phức tạp, loại bỏ vật liệu và hoàn thiện bề mặt cuối cùng.

Chúng ta hãy cùng phân tích ưu điểm của phương pháp phay đầu và những hạn chế của nó để bạn có thể quyết định xem nó có phù hợp với nhu cầu gia công của mình hay không.


- Ưu điểm của phay đầu

Một trong những lợi thế mạnh nhất của quy trình phay đầu nằm ở khả năng tạo ra các hình dạng và đường viền phức tạp trong một lần thiết lập bằng cách sử dụng máy CNC hiện đại. Dưới đây là tám lợi ích chính:

• Độ chính xác cao: Dung sai thông thường là ±0,05 mm; dụng cụ hoàn thiện có thể đạt tới ±0,002 mm.
• Độ hoàn thiện bề mặt tuyệt vời: Độ hoàn thiện thông thường là Ra 0,8 µm; với dụng cụ phù hợp, độ hoàn thiện có thể đạt tới Ra 0,4 µm.
• Tính linh hoạt trong vận hành: Hỗ trợ phay cạnh, phay biên dạng, cắt chìm, cắt rãnh và tạo đường viền trong một lần thiết lập.
• Khả năng đa trục: Máy đa trục CNC cho phép gia công các hình dạng phức tạp và tinh vi.
• Đa dạng dụng cụ: Các tùy chọn bao gồm dao phay đầu phẳng, đầu cầu, đầu bán kính góc và đầu nhiều rãnh cho các vật liệu và yêu cầu về bộ phận khác nhau.
• Tính linh hoạt của vật liệu: Thích hợp để cắt kim loại, nhựa, vật liệu tổng hợp và hợp kim cứng.
• Khả năng tạo lỗ: Một số máy phay ngón có thể tạo lỗ trực tiếp, loại bỏ nhu cầu sử dụng mũi khoan và giảm thời gian thay dụng cụ tới 10%.
• Lý tưởng cho các bộ phận phức tạp: Phù hợp nhất cho các thành phần có nhiều đường viền, khe bên trong và các tính năng nhỏ yêu cầu đường chạy dao chặt chẽ.



- Nhược điểm của phay đầu

Phay đầu không phải là không có sự đánh đổi. Độ chính xác thường đi kèm với một cái giá, theo nghĩa đen. Để đạt được những đường cắt sạch và tốc độ chạy dao được kiểm soát, bạn sẽ cần các công cụ phay đầu carbide hiệu suất cao, giá đỡ công cụ cân bằng và một bệ máy cứng. Khoản đầu tư ban đầu đó sẽ tăng lên, đặc biệt là trong các đợt sản xuất khối lượng thấp hoặc các dự án tạo mẫu.

Sau đây là tám hạn chế liên quan đến phay đầu:

• Chi phí ban đầu cao hơn: Cần có dụng cụ cacbua hiệu suất cao, giá đỡ chính xác và nền tảng CNC cứng cáp.
• Độ phức tạp của quá trình thiết lập: Đòi hỏi người vận hành có tay nghề cao để thiết lập đồ gá và lập trình đường chạy dao phù hợp.
• Nguy cơ dụng cụ bị lệch/gãy: Đặc biệt là trong các túi sâu, vật liệu cứng hoặc dụng cụ nhô ra quá nhiều.
• Thách thức về quản lý nhiệt: Tạo ra nhiệt trong các khoang sâu; làm mát kém hoặc thoát phoi có thể làm biến dạng các bộ phận hoặc làm tắc nghẽn dụng cụ.
• Chậm hơn khi loại bỏ bề mặt lớn: Ít hiệu quả hơn phay mặt hoặc cắt bay khi loại bỏ vật liệu khỏi bề mặt phẳng lớn—tốc độ cấp liệu cho phay mặt có thể nhanh hơn 30%.
• Mài mòn dụng cụ: Tốc độ và lực cắt cao làm tăng tốc độ mài mòn dụng cụ, đặc biệt là khi gia công vật liệu cứng mà không có đủ chất bôi trơn.
• Tầm với hạn chế: Các túi sâu có thể cần đến các công cụ có tầm với xa hơn, làm tăng độ rung và giảm độ chính xác.
• Khả năng rung: Thiết lập kém hoặc chiều dài dụng cụ quá lớn có thể dẫn đến rung động ảnh hưởng đến chất lượng bề mặt.



Những cân nhắc quan trọng về an toàn trong phay đầu

Sự kết hợp giữa tốc độ trục chính cao, các công cụ sắc bén và các mảnh kim loại bay với vận tốc cao có nghĩa là không có chỗ cho sai sót. Việc tuân thủ các biện pháp tốt nhất không phải là tùy chọn; mà là điều cần thiết.

Bắt đầu với những điều cơ bản:

• Luôn đeo kính an toàn, đồ bảo vệ thính giác và găng tay chống cắt. Các mảnh vụn có thể đạt nhiệt độ 400 °C và nảy lên không thể đoán trước khỏi bề mặt.
• Đảm bảo khóa an toàn của máy hoạt động. Trục chính sẽ tự động dừng nếu cửa mở trong khi vận hành.
• Sử dụng tấm chắn hoặc băng tải để quản lý sự tích tụ phoi. Khi làm việc với chất làm mát gốc dầu, hãy thêm máy phun sương để bảo vệ phổi của bạn.

Danh sách kiểm tra trước khi chạy cho mỗi công việc:

• Xác nhận lắp đặt và hướng chính xác của dụng cụ phay đầu, đặc biệt nếu bạn đang chuyển đổi giữa dụng cụ đầu vuông và đầu bi.
• Kiểm tra mức chất làm mát, độ lệch chiều dài dụng cụ và đảm bảo phôi được cố định chặt chẽ trong đồ gá hoặc ê tô.
• Kéo chốt đúng cách để tránh tình trạng dụng cụ bị kéo ra ngoài một cách nguy hiểm ở tốc độ trục chính cao.



Những yếu tố ảnh hưởng đến độ hoàn thiện bề mặt và dung sai trong phay đầu

Bạn có thể đã điều chỉnh đúng hình dạng dao cắt và tốc độ cấp liệu, nhưng nếu bạn vẫn gặp phải gờ hoặc chất lượng bề mặt kém, có thể có vấn đề sâu hơn. Độ hoàn thiện bề mặt và kiểm soát dung sai trong phay đầu phụ thuộc vào một tập hợp các biến được biên đạo chặt chẽ—từ quá trình hình thành phoi đến nhiệt độ trục chính.

• Chiều cao của dao cắt ảnh hưởng đến độ nhám: Mối quan hệ này rất đơn giản—h ≈ (bước qua)² / (8 × bán kính dao cắt). Giữ bước qua nhỏ để có bề mặt nhẵn hơn.
• Hình dạng dụng cụ rất quan trọng: Góc xoắn ốc cao hơn (trên 45°) giúp giảm lực cắt và tạo ra các cạnh sạch, đặc biệt là trên nhôm và nhựa.
• Tốc độ cấp liệu và tốc độ trục chính: Có một điểm lý tưởng, thường là khoảng 80% tốc độ tới hạn của trục chính—nơi độ rung được giảm thiểu và bề mặt được hoàn thiện. Quá chậm, bạn sẽ bị cọ xát; quá nhanh, bạn sẽ tạo ra tiếng kêu.
• Độ ổn định nhiệt: Duy trì nhiệt độ chất làm mát trong phạm vi 20 ± 1 °C để đảm bảo độ đồng nhất ở mức μm trong các bộ phận—đặc biệt quan trọng trong ngành hàng không vũ trụ hoặc gia công khuôn mẫu.
• Hoàn thiện nhiều lần: Thực hiện một lần gia công lò xo nhẹ (~0,05 mm) sau khi gia công thô. Nó làm sạch vật liệu bị lệch, cải thiện khả năng chồng chất dung sai.



Kết Luận

Phay đầu không chỉ là một phương pháp gia công, đó là kỹ thuật biến các ý tưởng thành hiện thực chính xác. Từ việc tạo ra những chi tiết phức tạp trong khuôn mẫu đến gia công các bộ phận hàng không vũ trụ với bề mặt hoàn hảo, phay ngón mang lại khả năng xử lý hầu hết mọi vật liệu và hình dạng.

Để thành công với phay đầu, bạn không chỉ cần công cụ phù hợp. Quan trọng hơn là phải biết cách chọn số lượng rãnh dao, điều chỉnh tốc độ cắt và cấp phôi, cùng với khả năng thích ứng linh hoạt. Khi kết hợp kỹ thuật vững chắc với lập trình CAM thông minh, bạn không chỉ nhận được một chi tiết hoàn hảo mà còn là một quy trình sản xuất mượt mà, nhanh chóng và hiệu quả hơn về chi phí.

Bài viết liên quan:

• Phay Cam là gì? Những điều cần biết về công nghệ hiện đại này
• Phay ren là gì? Cách hoạt động và ưu nhược điểm phay ren
