Hiểu được khái niệm, kỹ thuật, loại và các khía cạnh khác của khắc giúp đưa ra quyết định tốt hơn và đạt được kết quả tối ưu. Bài viết này sẽ thảo luận về cơ chế hoạt động, vật liệu tương thích, ứng dụng,...

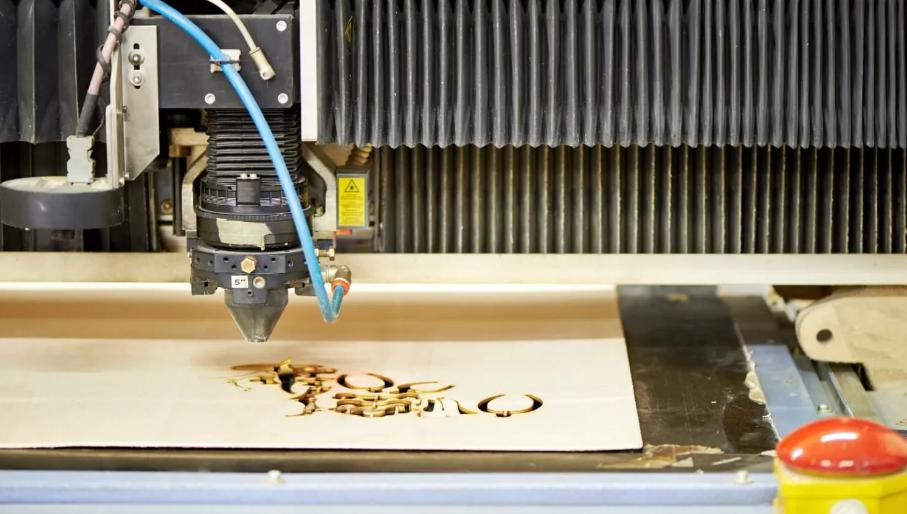

Khắc laser là gì?
Khắc laser là quá trình bốc hơi vật liệu thành khói để khắc các dấu vết sâu, vĩnh viễn. Nó có thể tái tạo các thiết kế cực kỳ phức tạp do chùm tia được tập trung vào kích thước điểm nhỏ tới vài micron tùy thuộc vào cài đặt điểm hội tụ.
Khắc laser thường được thực hiện bằng laser CO2 hoặc laser sợi quang. Cả hai loại laser này đều có thể tạo ra mật độ năng lượng đủ cao để khắc họa tiết trên bề mặt mục tiêu bằng cách làm bay hơi và loại bỏ vật liệu theo một mô hình được kiểm soát. Laser sợi quang hiệu quả hơn trong việc khắc kim loại vì hầu hết các kim loại đều dễ dàng hấp thụ bước sóng của chúng. Laser CO2 phù hợp hơn để khắc các vật liệu phi kim loại như nhựa, đá và gỗ vì các vật liệu này hấp thụ bước sóng của chúng tốt hơn.
Phân biệt cắt laser và khắc laser
Khắc laser và cắt laser không giống nhau. Quá trình khắc sử dụng chùm tia laser để loại bỏ vật liệu khỏi bề mặt của vật thể, làm bay hơi hoặc làm tan chảy vật thể để tạo ra dấu ấn vĩnh viễn. Do đó, ứng dụng của nó trong việc cá nhân hóa và tùy chỉnh sản phẩm.
Ngược lại, cắt laser liên quan đến việc sử dụng chùm tia laser để cắt hoàn toàn qua vật liệu. Laser cắt phôi bằng cách làm tan chảy, đốt cháy hoặc bốc hơi để tạo ra các cạnh sạch và chính xác. Đây là kỹ thuật chế tạo kim loại tấm thường được sử dụng để cắt các vật liệu như nhựa, gỗ, vải và các bộ phận kim loại.
Khắc laser hoạt động như thế nào?
Khắc laser tạo ra một hoa văn nổi trên bề mặt vật liệu thông qua việc áp dụng chính xác các mức nhiệt cao bằng chùm tia laser. Đường đi, công suất và tốc độ của chùm tia laser được điều khiển bởi một chương trình máy tính. Tia laser có thể tạo ra mật độ năng lượng rất cao, có thể loại bỏ vật liệu khỏi bề mặt vật liệu theo đúng hoa văn yêu cầu. Tùy thuộc vào cài đặt và lập trình của tia laser, hoa văn kết quả có thể để lại một hoa văn nhô lên khỏi môi trường xung quanh (lồi), một hoa văn lõm vào bề mặt (lõm) hoặc một vùng tối về cơ bản bằng phẳng với bề mặt.
Quá trình mà tia laser loại bỏ vật liệu có thể là nóng chảy + bốc hơi, thăng hoa trực tiếp từ rắn sang khí hoặc nói chung hơn là sự phá hủy. Sự phá hủy có thể đề cập đến bất kỳ quá trình xói mòn nào loại bỏ vật liệu khỏi chất nền. Trong lĩnh vực khắc laser, nó thường đề cập đến việc loại bỏ vật liệu do các xung năng lượng laser ngắn gây ra. Năng lượng này làm nóng các nguyên tử trên bề mặt trong thời gian ngắn thành plasma, tạo ra sóng xung kích đẩy các hạt nhỏ ra khỏi bề mặt theo đường đi mong muốn. Công suất laser cần thiết để khắc một vật liệu cụ thể phụ thuộc vào một số yếu tố:
- Khả năng phản xạ: Các vật liệu phản xạ như kim loại cần công suất laser cao hơn vì không phải toàn bộ năng lượng laser đều được hấp thụ để làm nóng.
- Mật độ: Vật liệu càng đặc thì càng phải làm nóng nhiều phân tử hơn ngưỡng nhiệt độ để đánh dấu vật liệu. Điều này đòi hỏi nhiều nhiệt hơn và do đó, nhiều công suất laser hơn.
- Nhiệt độ chuyển trạng thái: Nhiệt độ nóng chảy, thăng hoa và tạo plasma của vật liệu càng cao thì công suất laser cần thiết để làm nóng một đơn vị vật liệu đến điều kiện cần thiết để khắc càng lớn.
Để minh họa rõ hơn về cách thức hoạt động của phương pháp khắc laser, chúng ta hãy xem các bước của quy trình khắc.
- Các bước của quy trình khắc laser
Quá trình này bao gồm việc khắc thiết kế CAD bằng cách chuyển đổi thiết kế đó thành các hướng dẫn có thể đọc được bằng máy gọi là tệp vector. Các bước sau đây sẽ giải thích chi tiết về cách bạn có thể khắc vật liệu bằng tia laser;
1 - Thiết kế
Bước đầu tiên là thiết kế các tính năng khắc trên phần mềm máy tính như AutoCAD, Linkspace, LigthBurn, v.v. Thiết kế phải minh họa hình dạng, kích thước, độ sâu, dung sai và các thông tin kỹ thuật khác.
2 - Thiết kế theo hướng dẫn
Tiếp theo, máy khắc laser chuyển đổi thiết kế này thành hướng dẫn di chuyển đầu laser, được gọi là tệp raster hoặc Vector. Các hướng dẫn này bao gồm đường dẫn laser, độ lặp lại của chùm tia, tốc độ, v.v.
3 - Chuẩn bị vật liệu
Phôi gia công phải được vệ sinh kỹ lưỡng, không có mảnh vụn, chất bẩn hoặc gờ. Tiếp theo, bạn cũng cần xem xét khả năng vật liệu của máy móc có sẵn. Một số loại laser chỉ có thể hoạt động với các vật liệu cụ thể.
4 - Thiết lập máy
Quá trình thiết lập cho quy trình khắc laser thường bao gồm vỗ tay, cấu hình laser và căn chỉnh. Các biến số khắc như tốc độ, công suất nguồn, tần số và tiêu cự phải được tối ưu hóa dựa trên yêu cầu của bạn. Bạn cũng có thể chạy thử nghiệm trên các phôi phế liệu trước khi bắt đầu quy trình thực tế.
5 - Khắc
Bây giờ, đầu laser di chuyển theo đường dẫn được xác định trước với nhiều lần chạy theo hướng dẫn từ máy. Tự động hóa này làm giảm thời gian chết, tăng độ chính xác và làm cho quy trình hiệu quả hơn về mặt chi phí.
5 loại máy khắc laser
Trong khắc công nghiệp, máy laser phù hợp có thể tạo nên sự khác biệt. Có năm loại chính, mỗi loại có đặc điểm riêng phù hợp với các vật liệu khác nhau. Các máy này là:

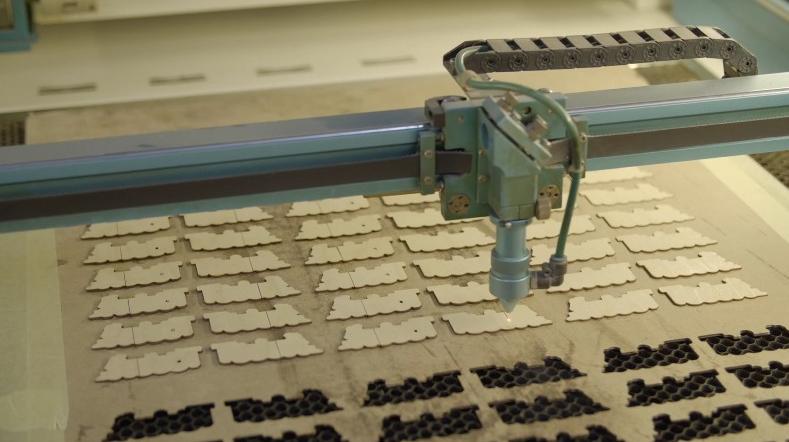

- Laser sợi quang
Laser sợi quang, với mức công suất từ 20 đến 50 watt, được ca ngợi vì tính linh hoạt và sức mạnh của chúng. Khả năng lọc tiên tiến các chùm sáng đơn sắc cho phép chúng hoạt động hiệu quả trên nhiều loại vật liệu, khiến chúng trở thành lựa chọn hàng đầu cho việc đánh dấu chính xác.
Các tia laser này được biết đến với khả năng tạo ra chùm tia chất lượng cao, mang lại độ bền và tính linh hoạt đặc biệt, đặc biệt là trên các bề mặt phức tạp. Tuy nhiên, chúng ít phù hợp hơn cho các nhiệm vụ liên quan đến bề mặt dày hoặc có độ phản chiếu cao.
- Laser CO2
Tia laser CO2, có bước sóng 10.600nm, được trang bị hệ thống ống kín và chùm tia được điều khiển bằng galvo, khiến chúng trở nên lý tưởng để khắc nhiều loại vật liệu hữu cơ như gỗ, thủy tinh, gốm sứ và nhựa.
Những tia laser này cũng có thể được sử dụng trên kim loại, nhưng cần một chất đánh dấu đặc biệt có thể liên kết với bề mặt, tạo ra dấu hiệu vĩnh viễn, có độ tương phản cao.
Mặc dù laser CO2 rất đa năng, nhưng chúng cũng có một số nhược điểm. Chi phí ban đầu cao, kết hợp với chi phí bảo trì và vận hành đáng kể, khiến chúng trở thành khoản đầu tư đáng kể. Ngoài ra, laser CO2 tiêu thụ nhiều năng lượng và thường cần thời gian xử lý lâu hơn.
Bạn có tò mò về loại laser nào phù hợp với nhu cầu của mình không? Khám phá những điểm khác biệt chính giữa laser sợi quang và laser CO2 tại đây.
- Tia laser UV
Tia laser UV hoạt động ở bước sóng 355nm, sử dụng tia cực tím tạo ra nhiệt tối thiểu. Đặc tính tỏa nhiệt thấp này khiến chúng lý tưởng để khắc các vật liệu có ngưỡng nhiệt thấp, chẳng hạn như các vật liệu thường thấy trong ngành công nghiệp điện tử, bao gồm bảng mạch và vi mạch.
Trong khi tia laser UV có hiệu suất cao đối với các ứng dụng chính xác, nhạy nhiệt, mức công suất thấp hơn của chúng hạn chế khả năng khắc các vật liệu cứng hơn như kim loại. Nhiệt lượng tỏa ra ít hơn, mặc dù có lợi cho các vật liệu mỏng manh, cũng có nghĩa là tia laser UV ít phù hợp hơn cho các tác vụ khắc đòi hỏi khắt khe hơn.
- Laser YAG
Laser YAG là loại máy nhỏ gọn, nhẹ và phổ biến để đánh dấu các tấm kim loại mỏng. Chúng phù hợp để đánh dấu các vật liệu như nhôm và thép. Không giống như các máy khắc khác, chúng tạo ra các chùm tia laser công suất thấp. Do đó, không có sự biến dạng vật liệu trong và sau khi đánh dấu.
- Máy Laser MOPA
Máy khắc laser MOPA giống như laser sợi quang dựa trên thiết kế và ngoại hình của chúng. Tuy nhiên, chúng có công nghệ bên trong khác nhau, điều này thể hiện rõ ở cách Bộ khuếch đại công suất dao động chính mang lại hiệu suất công suất cao cho máy.
Máy tạo ra chùm tia có độ đồng nhất cao được khuếch đại mà không làm mất đi các đặc tính của nó. Tần số được khuếch đại lên 2700KHZ so với 500KHZ của laser sợi quang. Laser MOPA rất linh hoạt và phù hợp với:
- Nhiều vạch màu trên thép không gỉ.
- Đánh dấu màu đen tương phản cao trên nhôm anodized.
- Đánh dấu độ tương phản cao trên nhựa.
Các loại chính của khắc laser
Khắc laser thường có thể được chia thành ba loại: cắt bỏ bằng laser, khắc lõm và khắc lồi. Chúng được mô tả chi tiết hơn dưới đây:
1. Phá hủy bằng tia laser
Laser ablation là cơ chế mà vật liệu được loại bỏ trong quá trình khắc laser. Khi chùm tia laser tương tác với vật liệu ở mức công suất cụ thể, vật liệu sẽ nóng lên ngay lập tức. Nhiệt được bổ sung đủ nhanh để bề mặt không có thời gian chuyển từ thể rắn sang thể lỏng mà thay vào đó là bốc hơi trực tiếp. Ở cường độ laser cao hơn, vật liệu bị cắt bỏ sẽ chuyển thành plasma. Do quá trình này tạo ra khói nên cần phải hút đủ khói. Laser ablation có thể được sử dụng cho cả kỹ thuật khắc lõm và khắc lồi.
2. Khắc lõm
Khắc lõm là kỹ thuật khắc laser sử dụng phương pháp cắt bỏ bằng laser để loại bỏ vật liệu theo hình dạng của mẫu hoặc thiết kế mong muốn. Quá trình này tạo ra một thiết kế lõm so với bề mặt của vật liệu xung quanh, chưa được chạm tới.
3. Khắc lồi
Khắc lồi là kỹ thuật khắc laser cũng sử dụng phương pháp cắt bỏ bằng laser để loại bỏ vật liệu. Không giống như khắc lõm, khắc lồi không khắc trực tiếp thiết kế mà thay vào đó khắc tất cả các khu vực xung quanh đường viền của thiết kế. Điều này tạo ra một thiết kế nổi được nâng lên trên các khu vực khắc xung quanh.
Vật liệu sử dụng cho quá trình khắc laser
Laser có thể khắc kim loại, nhựa, da, vật liệu tổng hợp, gỗ và vải. Tuy nhiên, loại laser và các biến xử lý của chúng lại khác nhau. Điều này là do các vật liệu khắc laser khác nhau phản ứng với chùm tia laser một cách riêng biệt. Ví dụ, điểm nóng chảy thấp của nhựa có xu hướng cho thấy nhiều hiệu ứng nhiệt hơn kim loại.
Kim loại được khắc bằng nguồn laser sợi quang để có kết quả tốt hơn, trong khi CO₂ phổ biến đối với gỗ. Trong khi đó, nhựa có thể được khắc bằng cả CO₂ và sợi quang. Không giống như các kỹ thuật thông thường, nó thậm chí có thể khắc các vật liệu cứng với bất kỳ mức độ phức tạp nào.

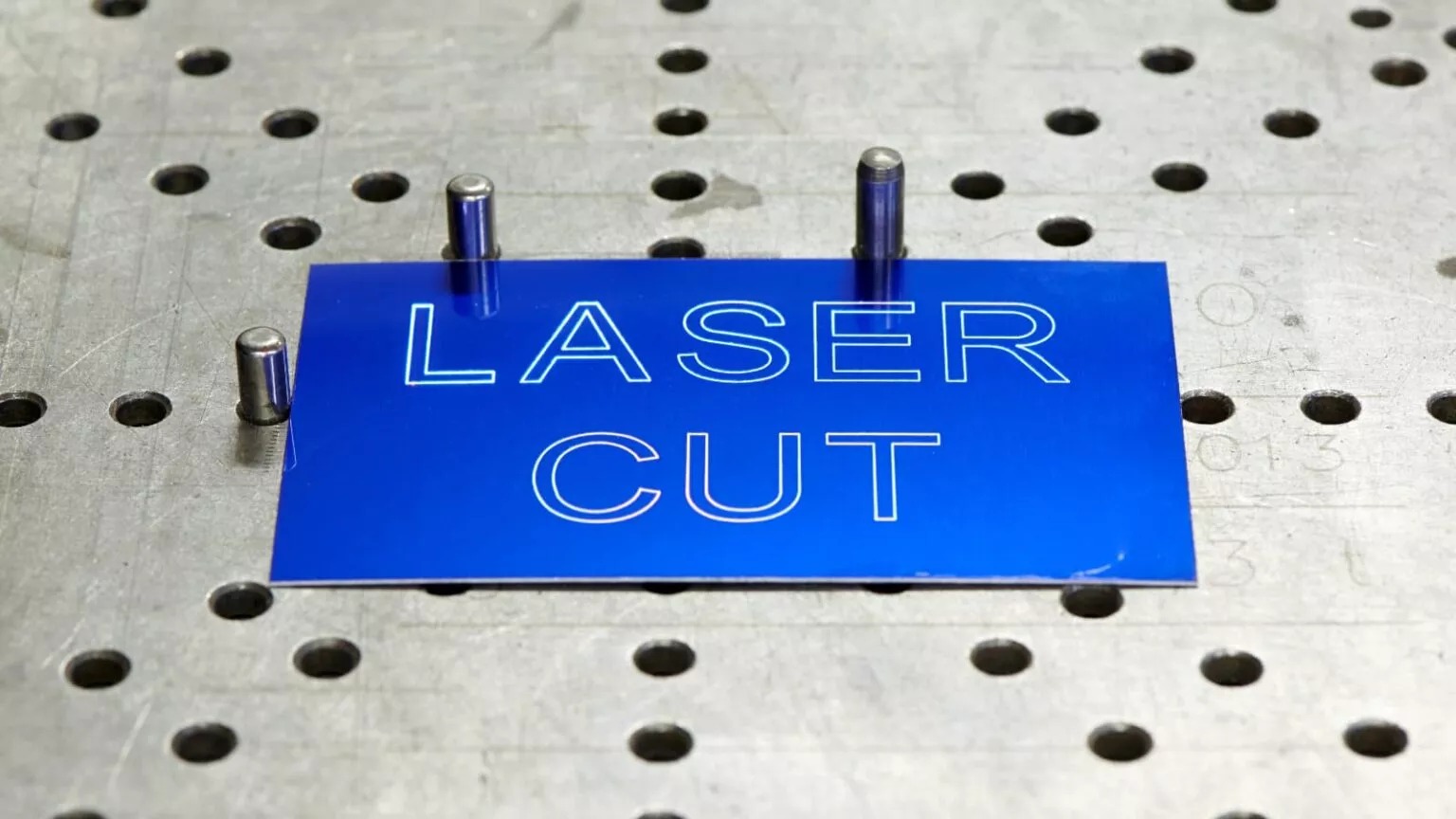

- Khắc laser Kim loại
Hầu như tất cả các kim loại và hợp kim đều tương thích với quy trình khắc laser và chúng là vật liệu được sử dụng nhiều nhất để khắc. Công suất laser phù hợp có thể xử lý chúng hiệu quả từ nhôm mềm đến thép cứng: Thép không gỉ, Nhôm, Đồng Thau, Đồng, Titan, Vàng, Bạc, Nhôm Anodized, Niken, Chrome, v.v.

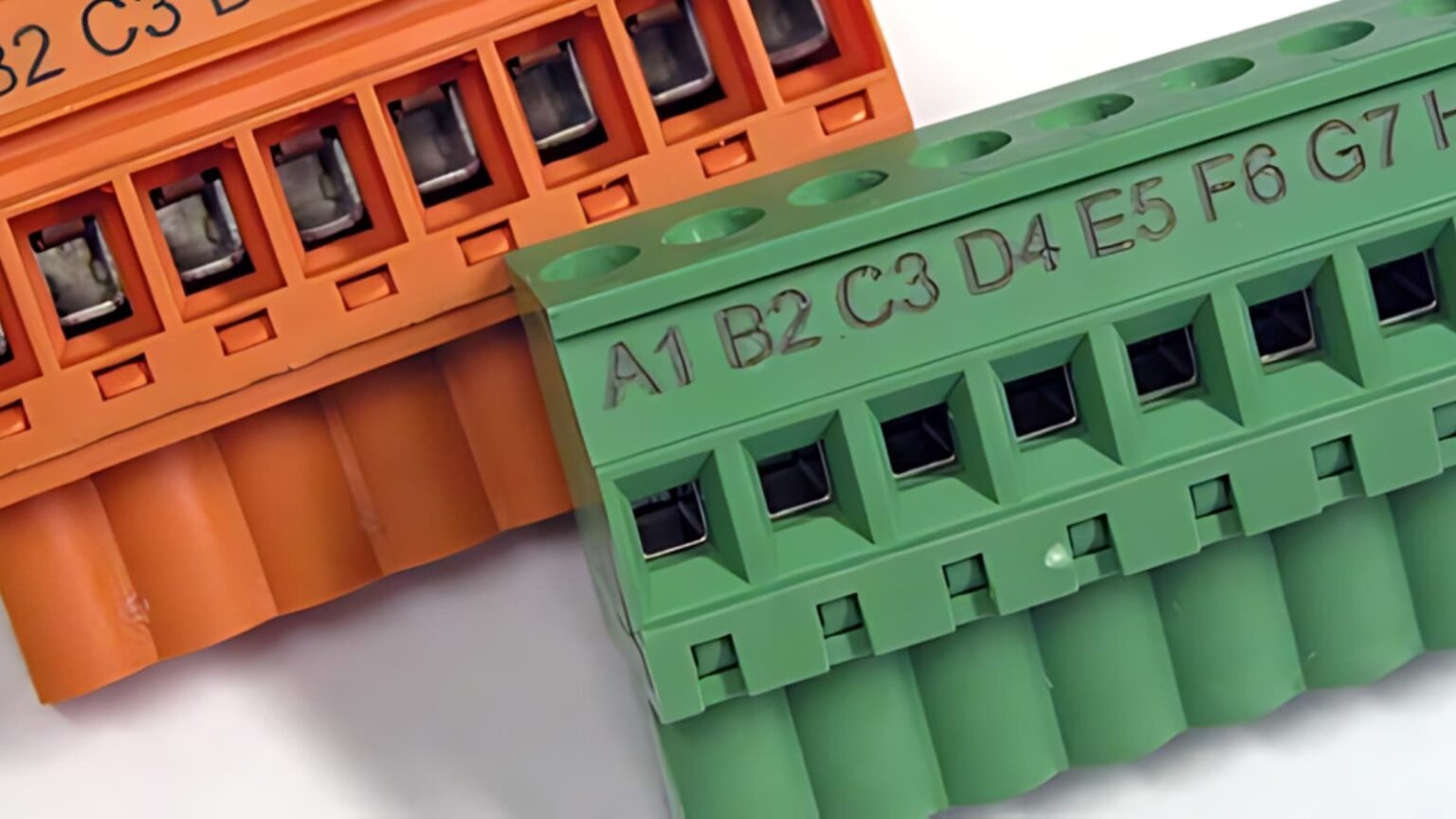

- Khắc laser Nhựa
Cả nhựa nhiệt rắn và nhựa nhiệt dẻo đều có thể được khắc bằng tia laser. Hơn nữa, khắc laser acrylic là phổ biến nhất do độ bền, khả năng chống va đập và độ bền của nó, từ biển báo đến bảng trưng bày. Tiếp theo, nhựa dày hơn khó khắc hơn kim loại bằng tia laser vì vật liệu nhựa xung quanh tích tụ nhiệt và ảnh hưởng đến độ chính xác.
- Acrylic
- ABS (Acrylonitrile Butadiene Styrene)
- Polycarbonat
- Polyetylen (PE)
- Nylon
- Delrin (Acetal), v.v.

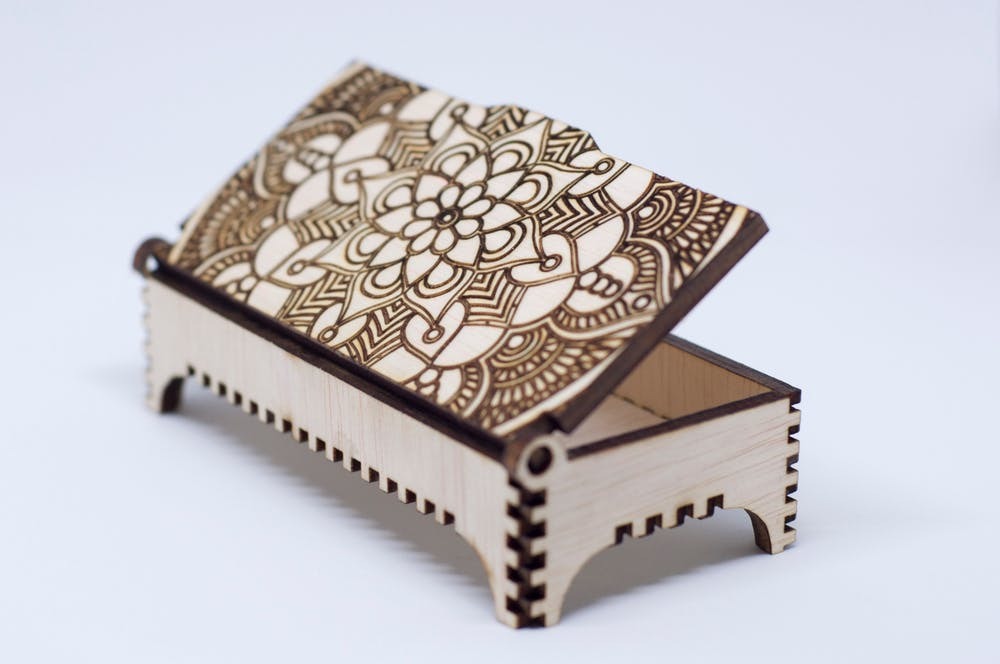

- Khắc laser Gỗ
Nhiều loại nghệ thuật, thủ công, hoa văn, đồ trang trí và thậm chí cả đồ trang sức được tạo ra bằng cách khắc gỗ bằng laser. Công suất thấp (thường <100) có thể đốt cháy và làm mòn chính xác bề mặt gỗ ở độ sâu mong muốn. Trong khi đó, óc chó và gỗ thích là hai loại gỗ rất phù hợp cho quá trình này.
- Các vật liệu khắc laser khác
Ngoài gỗ, kim loại, hợp kim và nhựa, còn có những vật liệu khắc laser khác:
- Sợi carbon, thủy tinh, polyme gia cố kevlar
- Cao su silicon
- Da thật, da tổng hợp và da lộn
- Giấy bìa cứng

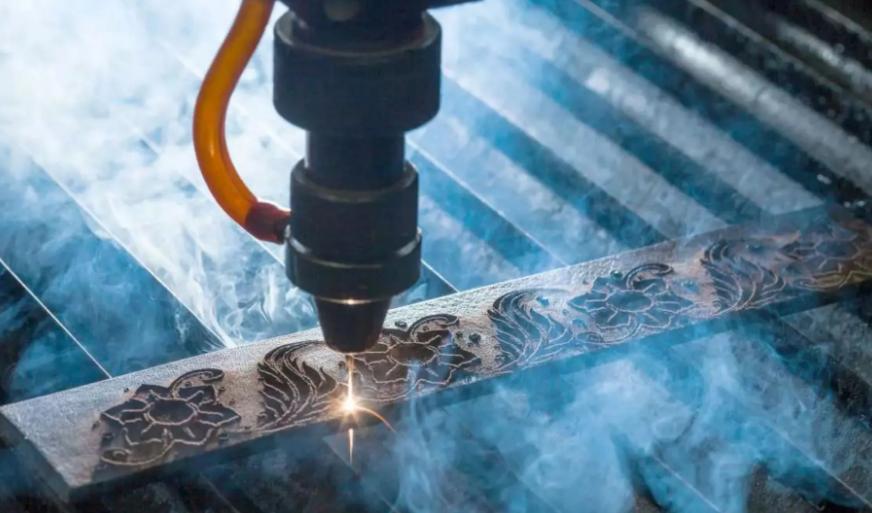

Ưu điểm của Khắc Laser
Kỹ thuật đánh dấu cung cấp độ chính xác, hiệu quả và độ bền cao. Nó vượt trội trong việc tạo ra các dấu hiệu chi tiết mà không làm thay đổi các đặc tính vật liệu, khiến nó trở thành lựa chọn linh hoạt và hiệu quả cho nhiều ứng dụng công nghiệp khác nhau. Một số lợi ích của quy trình đánh dấu bằng laser bao gồm:
- Độ chính xác cao
Nó sử dụng chùm tia laser tập trung để tạo ra các dấu hiệu chi tiết, lý tưởng để tạo ra các thiết kế phức tạp và văn bản nhỏ với độ chính xác cao. Độ chính xác này vượt trội hơn các phương pháp truyền thống như khắc thủ công hoặc phun bi, đặc biệt là trong các ngành công nghiệp đòi hỏi kết quả chi tiết và nhất quán, chẳng hạn như điện tử.
- Tốc độ và hiệu quả
So với nhiều phương pháp đánh dấu truyền thống như chấm bi, khắc và đánh dấu bằng máy in phun, khắc có thể nhanh hơn và hiệu quả hơn. Hiệu quả và tốc độ của quy trình có thể được cải thiện khi sử dụng máy có các tính năng tiên tiến như tự động hóa và điều chỉnh thông số, khiến nó trở thành lựa chọn ưu tiên cho việc đánh dấu khối lượng lớn.
- Hoàn thiện chất lượng cao
Độ chính xác của tia laser đảm bảo bề mặt sạch, sắc nét mà không có gờ hoặc điểm thô. Mức độ chi tiết và tính nhất quán này rất quan trọng đối với các sản phẩm có giá trị thẩm mỹ cao.
- Đánh dấu không tiếp xúc
Chùm tia laser không tiếp xúc vật lý với vật liệu, tránh ô nhiễm hoặc làm biến dạng các đặc tính của phôi. Điều này có lợi thế hơn so với các phương pháp như phun bi hoặc đánh dấu bằng máy in phun, có thể ảnh hưởng đến tính toàn vẹn của vật liệu.
- Tính linh hoạt trong thiết kế
Kỹ thuật khắc rất linh hoạt vì nó hỗ trợ việc tạo ra các thiết kế phức tạp và tùy chỉnh trên nhiều vật liệu khác nhau.
Nhược điểm của khắc laser
Quá trình khắc cũng có một số hạn chế cần được xem xét trước khi đưa ra lựa chọn. Chúng bao gồm:
- Cần có chuyên môn
Vận hành máy khắc laser đòi hỏi phải hiểu rõ về cài đặt, thông số laser và khả năng khắc phục sự cố. Yêu cầu về kiến thức kỹ thuật này có thể là thách thức đối với các doanh nghiệp nhỏ hoặc cá nhân không có nhân viên được đào tạo.
- Chi phí ban đầu cao
Việc mua máy khắc laser có thể tốn kém, đặc biệt là đối với các mẫu máy tiên tiến. Khoản đầu tư ban đầu lớn này có thể là rào cản đối với các doanh nghiệp nhỏ hoặc người đam mê. Thuê ngoài cho các dịch vụ khắc chuyên dụng có thể giúp giảm bớt những chi phí ban đầu này.
- Chi phí hoạt động
Nó liên quan đến chi phí liên tục, bao gồm bảo trì thường xuyên, phụ tùng thay thế và mức tiêu thụ năng lượng. Việc giữ máy ở tình trạng tối ưu đòi hỏi phải bảo dưỡng thường xuyên, có thể tốn kém và ảnh hưởng đến khả năng chi trả chung.
- Giới hạn ở 2D
Nó bị giới hạn trong việc tạo ra các thiết kế ở cấp độ bề mặt và không thể tạo ra các mẫu ba chiều. Hạn chế này có thể hạn chế các dự án cần độ sâu đáng kể hoặc các chi tiết 3D phức tạp, đòi hỏi các phương pháp thay thế cho các ứng dụng như vậy.
Ứng dụng của khắc laser
Cúp, biển báo, mã vạch, thương hiệu doanh nghiệp, số nhận dạng, hướng dẫn lắp ráp và nhiều bản khắc khác được thực hiện bằng tia laser. Vì vậy, nó có nhiều ứng dụng công nghiệp khác nhau.
- Khắc cúp
Trong cả cúp kim loại và không kim loại, laser khắc các biểu tượng, logo, chữ cái và thông tin hấp dẫn khác trên cúp gỗ, thủy tinh hoặc kim loại. Bạn có thể sử dụng nó cho các cúp, giải thưởng và huy chương đơn giản đến phức tạp và tùy chỉnh.
- Logo và biểu tượng thương hiệu
Khắc laser chính xác không gờ đã làm cho nó trở nên phổ biến trong nhiều mặt hàng công nghiệp để tạo ra các biểu tượng, nhãn hiệu và ký hiệu thương hiệu. Ứng dụng trải dài từ logo thương hiệu xe hơi đến quần áo da.
- Khắc tên thương hiệu xe, biểu tượng và logo
- Logo của các thương hiệu điện tử, máy tính xách tay, máy tính bảng, điện thoại thông minh, vỏ điện, v.v.
- Logo thương hiệu trang sức cao cấp
- Bao bì và các mặt hàng khuyến mại
- QR và Mã vạch
Mã vạch và QR vĩnh viễn trên acrylic, thủy tinh và kim loại cho nhiều mục đích khác nhau, dù là mã QR cho doanh nghiệp nhỏ hay mã vạch thông tin trong các thành phần công nghiệp. Lý do tại sao laser lý tưởng để khắc các mã này là vì nó có thể sao chép chính xác mẫu và tồn tại lâu hơn mà không bị phai màu.
- Thiết bị và linh kiện y tế
Thiết bị và linh kiện y tế cần có số nhận dạng hoặc chữ cái rõ ràng để hoạt động an toàn và hiệu quả. Laser có thể khắc những thứ này ngay cả trong các linh kiện nhỏ với tác động tối thiểu của quy trình, chẳng hạn như biến dạng.
- Khuôn và Khuôn mẫu
Ứng dụng khắc laser cũng có vai trò thiết yếu trong việc tạo ra các đặc điểm phức tạp như các lỗ rỗng nhỏ, rãnh hoặc các đặc điểm khác. Laser cũng có thể tạo các đặc điểm trên khuôn hoặc khuôn đúc nếu bộ phận cuối cùng cần các ký hiệu, chữ cái hoặc số nổi.
Lời kết
Khắc laser là công nghệ thiết yếu trong nhiều ứng dụng công nghiệp, nghệ thuật, quảng cáo và trang sức. Sự đa dạng về vật liệu, khả năng kiểm soát chính xác, độ chính xác và khả năng sao chép các thiết kế phức tạp là những lý do chính khiến công nghệ này có thể mang lại kết quả tối ưu cho các bộ phận hoặc sản phẩm được khắc của bạn. Vì vậy, bất kể vật liệu hoặc sản phẩm nào, bạn đều có thể sử dụng laser để khắc vĩnh viễn, tùy chỉnh và hấp dẫn.
