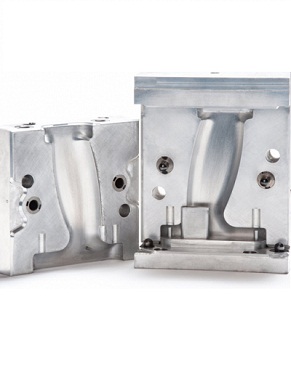

Gia công khuôn mẫu

Khuôn mẫu là gì?

Khuôn hay còn gọi là khuôn mẫu chính là trung tâm của công nghệ ép phun. Khuôn được gia công tạo hình dựa trên hình dạng sản phẩm mong muốn. Sản phẩm ép phun được định hình dạng nhờ vào cấu tạo và hình dạng của lòng khuôn (hay còn gọi là lõi khuôn, cuốc khuôn…).

Khuôn gồm 2 bộ phận chính được gọi là khuôn đực và khuôn cái. Trong ngôn ngữ kỹ thuật và các nhà máy công nghiệp chế tạo khuôn. Người ta chia khuôn thành 2 phần; phần cố định khuôn và phần di động khuôn.

Dịch vụ gia công khuôn mẫu theo bản vẽ và yêu cầu kỹ thuật riêng biệt trở thành giải pháp tối ưu giúp các doanh nghiệp sản xuất linh hoạt, tối ưu hóa chi phí đầu tư và nâng cao năng lực cạnh tranh trên thị trường.


Gia công khuôn mẫu là gì?

Gia công khuôn mẫu là quá trình thiết kế và chế tạo các bộ khuôn kim loại (từ thép, nhôm,...) nhằm định hình hàng loạt sản phẩm công nghiệp. Phương pháp này kết hợp giữa thiết kế kỹ thuật, lập trình gia công và các công nghệ hiện đại như máy CNC, cắt dây hay xung điện EDM. Sau khi hoàn thiện, khuôn sẽ được đưa vào các dây chuyền ép, dập hoặc đúc để sản xuất ra các sản phẩm đạt chuẩn xác về hình dáng và kích thước.


- Vai trò của khuôn mẫu trong sản xuất công nghiệp:

• Đảm bảo tính đồng nhất: Khuôn mẫu giúp hàng loạt sản phẩm được sản xuất ra có kích thước, hình dáng và chất lượng đồng đều, sai số cực thấp.
• Nâng cao năng suất: Giúp tự động hóa hoặc tối ưu hóa quá trình tạo hình sản phẩm với tốc độ cao, đáp ứng nhu cầu sản xuất quy mô lớn.
• Tối ưu chi phí: Dù chi phí đầu tư ban đầu cho việc chế tạo khuôn khá lớn, nhưng khi sản xuất với số lượng lớn, chi phí trên từng sản phẩm sẽ giảm đi đáng kể.

Các loại khuôn mẫu phổ biến hiện nay

Mỗi ngành công nghiệp và loại vật liệu sẽ đòi hỏi những dòng khuôn mẫu chuyên dụng khác nhau:


- Gia công khuôn ép nhựa:

Được ứng dụng rộng rãi trong việc sản xuất vỏ thiết bị điện tử, linh kiện ô tô, đồ gia dụng, thiết bị y tế và các chi tiết nhựa kỹ thuật đòi hỏi độ chính xác cao về mặt kích thước và tính thẩm mỹ ngoại quan.


- Gia công khuôn dập kim loại

Sử dụng để cắt, đột, uốn hoặc tạo hình tấm kim loại. Loại khuôn này cực kỳ phổ biến trong ngành công nghiệp ô tô, xe máy, linh kiện điện tử và cơ khí chế tạo.


- Gia công khuôn đúc

Phục vụ cho các quy trình đúc áp lực (nhôm, kẽm, hợp kim) hoặc đúc kim loại khác để tạo ra các phôi đúc có hình dạng phức tạp, kết cấu vững chắc.


- Gia công khuôn ép và khuôn nén

Ứng dụng chuyên biệt trong quá trìnhtạo hình các vật liệu cao su, nhựa nhiệt rắn và một số vật liệu đặc thù đòi hỏi áp lực và gia nhiệt trong quá trình lưu hóa.


- Gia công khuôn thổi

Được thiết kế chuyên dụng để sản xuất các sản phẩm nhựa rỗng như chai, lọ, bình chứa dung dịch và các bao bì nhựa định hình.


Các phương pháp gia công khuôn mẫu phổ biến

Để chế tạo ra một bộ khuôn hoàn chỉnh, các nhà xưởng thường kết hợp nhiều công nghệ gia công tiên tiến:

• Gia công phay CNC: Là phương pháp chủ đạo để tạo hình lòng khuôn, lõi khuôn, mặt phân khuôn và các bề mặt 3D phức tạp với độ chính xác cao và tốc độ cắt gọt lớn.
• Gia công tiện CNC: Được sử dụng để gia công các chi tiết khuôn có dạng tròn xoay như bạc dẫn hướng, chốt định vị, các trục hoặc chi tiết ống trụ của khuôn.
• Gia công cắt dây EDM: Sử dụng tia lửa điện qua dây cắt để gia công các biên dạng góc sắc, khe hẹp, rãnh sâu hoặc các hình dạng khó mà dao phay thông thường không thể tiếp cận được.
• Gia công xung điện EDM: Dùng điện cực (thường làm bằng đồng hoặc graphit) để phóng điện tạo hình các hốc sâu, góc nhỏ, các chi tiết sắc nét trên vật liệu đã qua nhiệt luyện đạt độ cứng cao.
• Gia công mài và đánh bóng: Công đoạn hoàn thiện bề mặt nhằm đạt độ phẳng, độ nhẵn bóng gương (đối với lòng khuôn nhựa yêu cầu thẩm mỹ cao) và dung sai kích thước siêu chính xác.
• Gia công nguội, lắp ráp và hiệu chỉnh: Thợ cơ khí tay nghề cao sẽ tiến hành mài tay, fitting (khớp các bề mặt tiếp xúc), lắp ráp hệ thống trượt, cơ cấu đẩy và kiểm tra độ khít của khuôn.

Việc lựa chọn phương pháp gia công phụ thuộc vào vật liệu phôi, độ cứng, hình học chi tiết, dung sai yêu cầu và tiêu chuẩn bề mặt của từng bộ phận khuôn.


Vật liệu thường dùng trong gia công khuôn mẫu

Vật liệu làm khuôn đóng vai trò quyết định đến độ bền, số lượng chu kỳ ép/dập và chất lượng sản phẩm:

- Thép chế tạo khuôn:

• Thép làm khuôn nhựa: Thường sử dụng các mác thép có khả năng đánh bóng tốt, chống mài mòn như P20, NAK80, H13 tùy thuộc vào yêu cầu sản lượng.
• Thép làm khuôn dập nguội: Đòi hỏi độ dẻo dai và chống mài mòn cao như SKD11, DC53.
• Thép làm khuôn làm việc ở nhiệt độ cao: Yêu cầu giữ được độ cứng vững ở nhiệt độ lớn như thép H13, 2344.

- Nhôm hợp kim: Thường được dùng cho khuôn thử nghiệm (soft tooling), khuôn mẫu ngắn hạn hoặc các ứng dụng cần giảm trọng lượng và rút ngắn thời gian chế tạo phôi.

- Đồng hợp kim và vật liệu chuyên dụng:  Đồng Berili (CuBe) thường được dùng làm điện cực EDM hoặc các vị trí cần tản nhiệt nhanh trong lòng khuôn ép nhựa; một số vật liệu phi kim hoặc hợp kim đặc thù khác phục vụ các yêu cầu kỹ thuật riêng.

* Tiêu chuẩn lựa chọn vật liệu: Việc chọn mác vật liệu và chế độ nhiệt luyện phải dựa trên chức năng thực tế của khuôn (tải trọng, nhiệt độ, hóa chất nhựa, sản lượng dự kiến) nhằm cân đối tối ưu giữa tuổi thọ khuôn và chi phí đầu tư.


Quy trình gia công khuôn mẫu chính xác

1 - CAD

Thiết kế sản phẩm:

• Thiết kế biên dạng, hình dáng hình học của sản phẩm bằng các mô phỏng 3D.
• Phân tích kỹ thuật của sản phẩm, chi tiết, (điều kiện góc bo, góc thoát khuôn, bề dày…).
• Xuất bản vẽ kỹ thuật.

Thiết kế khuôn:


• Công việc, các số liệu đặt hàng: Thiết kế từng phần, số lượng, vật liệu sản phẩm.
• Số liệu về máy phun nhựa: Áp lực phun, lực kẹp, dung tích nhựa, kích thước các tấm gá.
• Loại khuôn.
• Độ co rút: Xác định tính chất vật liệu, độ dày thành.
• Vật liệu khuôn: Loại vật liệu của từng chi tiết, độ cứng.
• Lòng khuôn và phần lồi (khuôn âm – dương): Liền khối hoặc lắp ghép.
• Bố trí các lòng khuôn: Số lòng khuôn, sự bố trí, vị trí.
• Tiết diện của kênh dẫn: Tròn, bán nguyệt, hình thang, kênh dẫn nhựa nóng.
• Hệ thống miệng phun: Màng, vòng, đường phun, chốt tàu ngầm, định vị miệng phun…
• Hệ thống tháo khuôn: Chốt đẩy, tấm đẩy, vòng đẩy.
• Dẫn hướng và định tấm: Định vị bằng côn, trụ dẫn, chốt vòng định vị.
• Thiết kế và bố trí hệ thống thoát khí.
• Xuất bản vẽ hoặc file thiết kế.

2 - CAE

• Phân tích dòng chảy của nhựa lỏng (quá trình điền đầy của nhựa vào lòng khuôn).
  Phân tích quá trình đông đặc và định hình sản phẩm trong lòng khuôn.
• Tính toán trạng thái điền đầy và tản nhiệt.  Biết được những khuyết tật của sản phẩm.
• Dựa vào các công việc trên giúp ta xác định được vị trí cổng phun hợp lý. Vì thế, ứng dụng phân tích CAE vào quá trình này để tối ưu hóa việc thiết kế bằng các mô phỏng và tính toán.
• Sau khi tìm vị trí cổng vào nhựa (gate location), kênh dẫn, hệ thống làm nguội hoàn tất, tiếp tục thiết kế hệ thống thoát khí bằng các phần mềm CAE.
• Nhờ vào phân tích CAE các bước thiết kế trên, có thể giảm tối đa hao phí khi chế tạo khuôn cũng như xác xuất hư hỏng sẽ được giảm xuống nhỏ nhất nhờ vào việc phân tích và mô phỏng
• Dựa vào các công việc trên giúp ta xác định được vị trí cổng phun hợp lý.

3 - CAM

• Bước đầu tiên là lập quy trình chế tạo khuôn từ sản phẩm.
• Phân tích các chi phí trong quá trình chế tạo.
• Từ đó, lựa chọn vật liệu làm khuôn, vật liệu sản phẩm cho hợp lý.
• Lựa chọn loại máy, các thông số cần thiết cho việc ép sản phẩm.

4 -  Gia công CNC

5 - Đánh bóng, lắp ráp khuôn

• Bước 1: Vệ sinh sạch sẽ trong – ngoài khuôn. Đặc biệt là phần đánh bóng khuôn cần chú ý giai đoạn đánh bóng lòng khuôn. Nếu không được đánh bóng đúng cách sẽ xảy ra lỗi trong quá trình chạy thử nghiệm.
• Bước 2: Kiểm tra và làm sạch bavia trên linh kiện trước khi lắp ráp khuôn để tránh trường hợp trầy xước trên sản phẩm tạo ra
• Bước 3: Tập hợp đầy đủ tất cả các chi tiết khuôn và bản vẽ chi tiết đó
• Bước 4: Tiến hành lắp ghép khuôn theo bản vẽ lắp ráp
• Bước 5: Kiểm tra chất lượng khuôn được lắp ráp hoàn chỉnh và chạy thử.

6 - Test Khuôn ( Ép thử)

Yêu cầu kỹ thuật trong gia công khuôn mẫu chính xác

• Độ chính xác kích thước và dung sai: Đảm bảo các chi tiết lắp ghép khớp hoàn hảo, không xảy ra hiện tượng kẹt cơ cấu hay lệch tâm.
• Độ nhẵn và chất lượng bề mặt: Đặc biệt quan trọng với lòng khuôn nhựa để sản phẩm không bị bám dính, đảm bảo độ bóng theo yêu cầu thẩm mỹ.
• Độ cứng và khả năng chống mài mòn: Đáp ứng chu kỳ làm việc liên tục hàng vạn đến hàng triệu sản phẩm mà không bị biến dạng.
• Độ đồng tâm, độ phẳng và độ song song: Đảm bảo tính chính xác hình học cho các bề mặt làm việc khép kín.
• Khả năng vận hành ổn định: Hạn chế tối đa ba via, lỗi lệch khuôn, kẹt sản phẩm trong suốt quá trình sản xuất hàng loạt.

Ứng dụng của dịch vụ gia công khuôn mẫu

• Ngành ô tô và xe máy: Chế tạo khuôn dập thân vỏ, khuôn ép các chi tiết nhựa nội/ngoại thất, bảng điều khiển.
• Ngành điện tử và điện gia dụng: Sản xuất vỏ TV, tủ lạnh, máy giặt, đầu nối linh kiện điện tử, vỏ điện thoại.
• Ngành bao bì và sản phẩm nhựa: Khuôn ép phun nắp chai, thùng nhựa, khuôn thổi can nhựa, bình đựng nước.
• Ngành cơ khí và công nghiệp phụ trợ: Khuôn dập chi tiết kỹ thuật, khuôn đúc nhôm cho các cấu kiện máy móc.
• Nghiên cứu và phát triển sản phẩm (R&D): Chế tạo khuôn thử nghiệm mẫu trước khi quyết định đầu tư sản xuất hàng loạt quy mô lớn.

Dịch vụ gia công khuôn mẫu theo yêu cầu tại Cơ khí Intech

• Tiếp nhận gia công theo bản vẽ: Nhận thiết kế và chế tạo các loại khuôn ép nhựa, khuôn dập, khuôn đúc theo bản vẽ 2D/3D của khách hàng.
• Tư vấn giải pháp tối ưu: Hỗ trợ phân tích kết cấu sản phẩm, lựa chọn mác thép làm khuôn và phương án gia công phù hợp nhằm tối ưu hóa chi phí và tuổi thọ khuôn.
• Kiểm soát chất lượng chặt chẽ: Ứng dụng hệ thống máy móc gia công chính xác kết hợp quy trình đo kiểm ngặt nghèo trong từng công đoạn.
• Đáp ứng tiến độ và hỗ trợ kỹ thuật: Đảm bảo thời gian giao hàng đúng cam kết, đồng thời hỗ trợ hiệu chỉnh, thử khuôn và bảo trì định kỳ.
