Ép phun kim loại là gì và hoạt động như thế nào?

MIM rất phù hợp để chế tạo các chi tiết nhỏ và phức tạp với số lượng lớn. Nó cũng giúp giảm thiểu lãng phí vật liệu và công việc hậu xử lý.

Nhiều nhà sản xuất cần các chi tiết kim loại nhỏ, phức tạp. Gia công truyền thống thường tốn kém chi phí và lãng phí vật liệu. Luyện kim bột có những hạn chế về độ bền và độ chi tiết. Ép phun kim loại giải quyết những vấn đề này. Nó kết hợp các chi tiết của ép phun nhựa với độ bền của kim loại. MIM có thể sản xuất các chi tiết chắc chắn, chi tiết với chi phí thấp hơn.

Ép phun kim loại là gì?

Ép phun kim loại (MIM) là phương pháp sản xuất sử dụng bột kim loại và chất kết dính nhựa. Đầu tiên, bột kim loại được trộn với chất kết dính để tạo thành nguyên liệu. Hỗn hợp này được phun vào khuôn, tương tự như cách sản xuất các chi tiết nhựa.

Sau khi đúc, chất kết dính được loại bỏ trong một bước gọi là tách liên kết. Sau đó, chi tiết được nung trong lò trong quá trình thiêu kết. Bước này liên kết các hạt kim loại, tạo ra một chi tiết cuối cùng chắc chắn và dày đặc. Kết quả là một chi tiết kim loại có độ chính xác cao và bề mặt hoàn thiện tốt.

Vật liệu được sử dụng trong ép phun kim loại

Việc lựa chọn vật liệu phù hợp là rất quan trọng đối với MIM. Quy trình này cần bột kim loại mịn và chất kết dính có thể hình thành, chảy và sau đó cháy sạch. Mỗi thành phần của hỗn hợp đóng một vai trò khác nhau.

- Các loại bột kim loại

MIM sử dụng bột kim loại chất lượng cao. Những loại bột này thường có kích thước nhỏ hơn 20 micron. Các hạt nhỏ hơn giúp hỗn hợp lấp đầy khuôn hiệu quả hơn và kết dính thành chi tiết đặc hơn.

Các kim loại thông dụng được sử dụng trong MIM bao gồm:

Thép không gỉ: có khả năng chống ăn mòn và độ bền cao
Thép hợp kim thấp: dùng cho các bộ phận kết cấu
Titan: nhẹ và có độ bền cao
Đồng: có độ dẫn điện tốt
Hợp kim vonfram và cacbua: để chống mài mòn và tăng độ cứng

- Vật liệu kết dính và vai trò của chúng

Chất kết dính giữ bột kim loại lại với nhau trong quá trình đúc. Nó cung cấp nguyên liệu có độ chảy giống như nhựa, cho phép nó lấp đầy khuôn giống như nhựa tổng hợp.

Chất kết dính thường được làm bằng:

Sáp
Polyme
Phụ gia để cải thiện quá trình trộn hoặc đúc

Sau khi đúc xong chi tiết, chất kết dính phải được loại bỏ. Bước này được gọi là tách kết dính. Chất kết dính phải được đốt sạch và không để lại cặn có thể ảnh hưởng đến quá trình thiêu kết.

- Lựa chọn vật liệu dựa trên ứng dụng

Loại kim loại và chất kết dính bạn chọn phụ thuộc vào chức năng của chi tiết. Ví dụ:

Sử dụng thép không gỉ cho dụng cụ y tế hoặc bộ phận đồng hồ.
Sử dụng titan cho các bộ phận trong ngành hàng không vũ trụ hoặc phẫu thuật.
Sử dụng thép hợp kim thấp cho các bộ phận cơ khí chắc chắn.

Quy trình ép phun kim loại

MIM có bốn bước chính. Mỗi bước đóng vai trò quan trọng trong việc định hình kim loại và biến bột thành chi tiết hoàn thiện. Quy trình này có thể lặp lại và phù hợp với các hình dạng phức tạp.

- Chuẩn bị nguyên liệu

Đầu tiên, bột kim loại được trộn với chất kết dính. Hỗn hợp này được gọi là nguyên liệu đầu vào. Chất kết dính giúp bột kim loại chảy đều trong quá trình đúc.

Hỗn hợp phải đồng nhất. Nếu bột và chất kết dính không được trộn đều, nó có thể gây ra lỗi sau này. Khi đã sẵn sàng, nguyên liệu được chuyển thành dạng viên, tương tự như nhựa tổng hợp.

- Giai đoạn ép phun

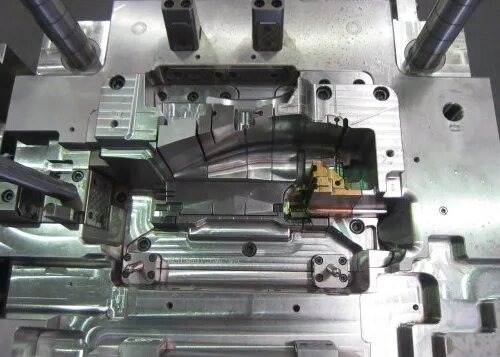

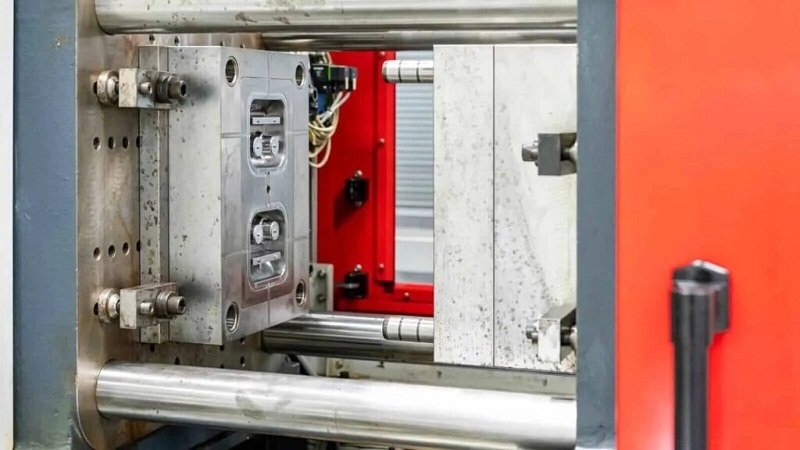

Các viên nhựa được nung nóng và phun vào khuôn dưới áp suất cao. Bước này hoạt động tương tự như ép phun nhựa. Khuôn sẽ định hình hình dạng và các đặc điểm bề mặt của chi tiết.

Kết quả là một "phần xanh". Nó có hình dạng của phần cuối cùng nhưng vẫn được giữ chặt bằng chất kết dính. Phần xanh này rất dễ vỡ. Cần phải xử lý cẩn thận trước khi thực hiện các bước tiếp theo.

- Giải thích về quá trình tách liên kết

Tiếp theo, chất kết dính được loại bỏ. Bước này được gọi là gỡ bỏ chất kết dính. Có một số cách để thực hiện:

Tách dung môi: sử dụng chất lỏng để hòa tan một phần chất kết dính
Tách nhiệt: làm nóng bộ phận từ từ để loại bỏ phần còn lại

Sau đó, bạn sẽ có được một "phần màu nâu". Nó vẫn giữ nguyên hình dạng kim loại nhưng thiếu chất kết dính. Ở giai đoạn này, nó rất xốp và yếu.

- Thiêu kết và làm đặc

Phần màu nâu được đưa vào lò nung. Nó được nung nóng gần đến điểm nóng chảy của kim loại nhưng không tan chảy. Đây là quá trình thiêu kết. Trong quá trình thiêu kết, các hạt kim loại liên kết với nhau. Phần này co lại và trở nên đặc.

Sau khi thiêu kết, chi tiết sẽ có hình dạng, độ bền và kích thước cuối cùng. Độ co ngót thường vào khoảng 15–20%, vì vậy cần phải tính đến yếu tố này khi thiết kế.

Những cân nhắc về thiết kế cho MIM

Để đạt được kết quả tốt nhất với MIM, chi tiết phải được thiết kế phù hợp với quy trình. Một số chi tiết dễ chế tạo, nhưng một số chi tiết khác cần được cân nhắc kỹ lưỡng hơn để tránh lỗi hoặc phát sinh thêm chi phí.

- Dung sai và độ dày thành

Các chi tiết MIM có thể duy trì dung sai chặt chẽ. Dung sai điển hình là ±0,3% kích thước chi tiết. Trong nhiều trường hợp, không cần gia công thứ cấp.

Độ dày thành phải đồng đều. Thành mỏng dưới 0,5 mm là có thể nhưng có thể gây cong vênh. Thành dày có thể làm chậm quá trình tách liên kết và thiêu kết. Độ dày lý tưởng là từ 0,5 mm đến 4 mm.

Nên tránh thay đổi độ dày thành ống đột ngột. Chuyển đổi dần dần sẽ làm giảm ứng suất và biến dạng.

- Đường cắt, đường ren và hình học phức tạp

MIM nổi trội trong việc tạo ra các hình dạng phức tạp. Các đường cắt, lỗ và chi tiết tinh xảo dễ dàng hơn so với gia công hoặc đúc .

Các tính năng như:

Sợi chỉ bên trong
Lỗ bên
Răng bánh răng
Logo hoặc kết cấu

Chúng có thể được đúc trực tiếp vào chi tiết. Tuy nhiên, một số chi tiết có thể cần dụng cụ chuyên dụng, chẳng hạn như thanh trượt hoặc lõi.

Các nhà thiết kế nên tránh các góc nhọn và lỗ mù sâu . Chúng có thể làm kẹt chất kết dính hoặc gây ra ứng suất trong quá trình thiêu kết.

- Khối lượng và phần hợp nhất

MIM phù hợp nhất cho sản xuất số lượng lớn. Chi phí dụng cụ cao, nhưng chi phí linh kiện giảm dần theo khối lượng. Các ứng dụng tốt bắt đầu từ hàng nghìn sản phẩm mỗi năm.

MIM cũng cho phép hợp nhất các bộ phận. Thay vì gia công và ghép nhiều bộ phận, MIM có thể đúc chúng thành một khối duy nhất. Điều này giúp giảm chi phí, trọng lượng và các bước lắp ráp.

Ưu điểm của ép phun kim loại

MIM mang lại nhiều lợi ích đáng kể, đặc biệt khi sản xuất các chi tiết kim loại nhỏ, phức tạp với số lượng lớn. Nó lấp đầy khoảng trống giữa gia công và luyện kim bột truyền thống.

- Độ chính xác cao cho các bộ phận phức tạp

MIM có thể tạo ra các chi tiết với dung sai rất chặt chẽ và chi tiết tinh xảo. Nó xử lý được các hình dạng phức tạp hoặc gia công đắt tiền. Các đặc điểm như lỗ nhỏ, cạnh sắc và bề mặt có kết cấu có thể được đúc trực tiếp.

- Hiệu quả chi phí cho sản xuất hàng loạt

Sau khi khuôn được tạo xong, MIM mang lại hiệu quả kinh tế cao cho các đơn hàng lớn. Các chi tiết được lấy ra khỏi khuôn gần như hoàn thiện. Bạn tiết kiệm được thời gian và nhân công. Chi phí cho mỗi chi tiết giảm dần khi khối lượng tăng.

- Chất thải tối thiểu và sử dụng vật liệu cao

MIM sử dụng gần như toàn bộ bột kim loại trong chi tiết cuối cùng. Có một lượng nhỏ phế liệu. Đây là một lợi thế đáng kể so với gia công CNC, vốn đòi hỏi phải cắt bỏ một lượng lớn kim loại.

- Tính chất cơ học được cải thiện

Các chi tiết MIM chắc chắn và dày đặc. Chúng có thể đạt tới hơn 95% mật độ vật liệu rèn. Điều này mang lại cho chúng độ bền, độ cứng và khả năng chống mài mòn tuyệt vời.

Hạn chế và thách thức

Mặc dù MIM có nhiều lợi ích, nhưng nó cũng có những hạn chế. Những hạn chế này cần được hiểu rõ ngay từ đầu dự án để tránh những bất ngờ trong quá trình sản xuất.

- Chi phí dụng cụ ban đầu cao

MIM yêu cầu khuôn mẫu tùy chỉnh. Những khuôn mẫu này rất tốn kém để thiết kế và chế tạo. Nếu khối lượng sản xuất của bạn thấp, chi phí gia công có thể không đáng.

- Sự co ngót và biến dạng của vật liệu

Các chi tiết MIM bị co lại trong quá trình thiêu kết. Độ co ngót khoảng 15–20%. Nếu không được quản lý tốt, điều này có thể gây biến dạng hoặc kích thước chi tiết không đồng đều.

- Phù hợp nhất cho các bộ phận có kích thước nhỏ đến trung bình

MIM lý tưởng cho các chi tiết nhỏ, thường dưới 100 gram. Các chi tiết lớn hơn khó xử lý đồng đều hơn. Việc tách liên kết và thiêu kết tốn nhiều thời gian hơn và có rủi ro cao hơn.

Ứng dụng của khuôn ép phun kim loại

MIM được sử dụng trong nhiều ngành công nghiệp. Nó giúp sản xuất các chi tiết nhỏ, độ bền cao, đòi hỏi độ chính xác và khối lượng lớn. Những chi tiết này thường không được chú ý nhưng lại đóng vai trò quan trọng trong các hệ thống quan trọng.

- Thiết bị y tế và dụng cụ phẫu thuật

MIM thường được sử dụng trong dụng cụ phẫu thuật, mắc cài nha khoa và dụng cụ chỉnh hình. Các bộ phận này cần phải nhỏ gọn, chắc chắn và chống ăn mòn. MIM mang lại độ chính xác và độ sạch cần thiết cho mục đích y tế.

- Linh kiện hàng không vũ trụ và quốc phòng

Các bộ phận hàng không vũ trụ và quốc phòng phải nhẹ, bền và chính xác. Nó được sử dụng trong các ốc vít , vỏ cảm biến, hệ thống khóa và giá đỡ. Những bộ phận này được hưởng lợi từ độ bền và độ chi tiết mà MIM mang lại.

- Thiết bị điện tử tiêu dùng và thiết bị di động

MIM phổ biến trong điện thoại di động, thiết bị đeo và máy tính xách tay. Các bộ phận như bản lề, mô-đun camera và đầu nối thường được chế tạo bằng công nghệ này. Công nghệ này cho phép tạo ra các cấu hình mỏng, bề mặt nhẵn mịn và thiết kế chi tiết, phù hợp với bố cục thiết bị chặt chẽ.

- Phụ tùng động cơ và hộp số ô tô

Trong xe cộ, MIM được sử dụng cho bánh răng, bộ phận tăng áp, cần gạt và cơ cấu khóa. Các bộ phận này phải chịu được nhiệt, áp suất và mài mòn.

Kết luận

Ép phun kim loại là phương pháp kết hợp giữa ép phun nhựa và gia công kim loại. Phương pháp này sử dụng bột kim loại mịn trộn với chất kết dính để tạo hình dạng phức tạp. MIM lý tưởng để sản xuất các chi tiết kim loại nhỏ, phức tạp với số lượng lớn. Phương pháp này mang lại độ chính xác, độ bền và tiết kiệm chi phí.
