Cắt laser 3D: Nguyên lý, quy trình và ứng dụng
Cắt laser 3D mang lại độ chính xác cao, chu kỳ sản xuất nhanh chóng và tính linh hoạt cho nhiều loại vật liệu và hình dạng.Công nghệ cắt laser 3D kết hợp tốc độ, độ chính xác và khả năng thích ứng. Nó hỗ trợ các ngành công nghiệp đòi hỏi cả chất lượng cao và kiểm soát chi phí.

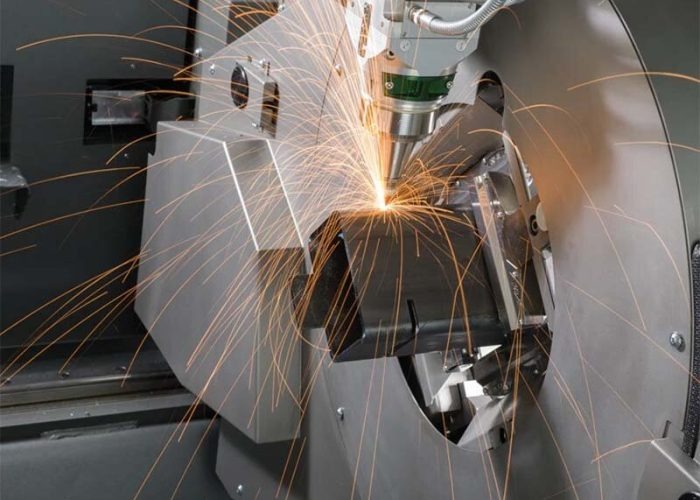

Cắt laser 3D là gì?

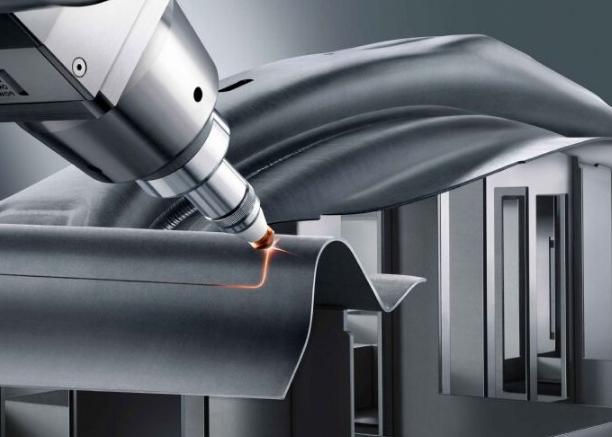

Cắt laser 3D là phương pháp sử dụng chùm tia laser hội tụ để cắt, gọt hoặc định hình các chi tiết kim loại trong không gian ba chiều. Không giống như cắt laser phẳng, chỉ hoạt động trên vật liệu dạng tấm, cắt laser 3D có thể xử lý các bề mặt cong, ống, chi tiết định hình và cụm hàn. Chùm tia laser nhắm vào một điểm nhỏ, tạo ra nhiệt làm nóng chảy hoặc bốc hơi vật liệu. Một luồng khí sau đó thổi bay kim loại nóng chảy, để lại một cạnh nhẵn và chính xác.
Máy cắt laser tiêu chuẩn di chuyển theo hai hướng X và Y. Hệ thống laser 3D hoạt động theo cách khác. Nó sử dụng một cánh tay robot với nhiều khớp nối. Cánh tay này di chuyển theo sáu hướng, giống như cánh tay người. Đầu cuối của cánh tay là công cụ laser, có thể xoay và điều chỉnh để ngắm vào bất kỳ góc nào trên chi tiết 3D.
Khoa học đằng sau công nghệ cắt laser
Cắt laser sử dụng chùm ánh sáng tập trung. Tia laser tập trung vào một điểm rất nhỏ, thường rộng chưa đến một milimét. Năng lượng cao này nhanh chóng làm tăng nhiệt độ vật liệu. Tùy thuộc vào vật liệu và mức công suất, bề mặt vật liệu sẽ nóng chảy, cháy hoặc bốc hơi.
Một luồng khí chẳng hạn như oxy, nitơ hoặc không khí thổi bay kim loại nóng chảy hoặc mảnh vụn. Điều này ngăn ngừa sự tích tụ dọc theo cạnh và giữ cho đường cắt sạch sẽ. Sự kết hợp giữa nhiệt và luồng khí giúp cắt laser chính xác và dễ kiểm soát, ngay cả trên các hình dạng chi tiết.
- Chùm tia laser 3D hoạt động như thế nào trên các vật liệu khác nhau?
Khi chùm tia laser 3D chiếu vào kim loại, vật liệu sẽ hấp thụ ánh sáng và biến nó thành nhiệt. Các kim loại khác nhau phản ứng theo những cách khác nhau. Nhôm phản xạ ánh sáng nhiều hơn, vì vậy cần công suất cắt cao hơn. Thép không gỉ hấp thụ năng lượng tốt hơn, vì vậy có thể cắt ở công suất thấp hơn.
Laser cũng có thể cắt các vật liệu phi kim loại như nhựa, gốm sứ và vật liệu composite. Mỗi loại cần các thiết lập riêng về công suất, tiêu điểm và khí. Khả năng thích ứng này cho phép cắt laser 3D phục vụ các ngành công nghiệp như ô tô, hàng không vũ trụ và điện tử, nơi sử dụng nhiều vật liệu.
- Vai trò của CAD và Lập trình
Thiết kế hỗ trợ máy tính (CAD) đóng vai trò quan trọng trong công nghệ cắt laser 3D. Các kỹ sư thiết kế các chi tiết trên phần mềm CAD, tạo ra các mô hình kỹ thuật số với kích thước chính xác. Các mô hình này được chuyển thành hướng dẫn cắt bằng phần mềm sản xuất hỗ trợ máy tính (CAM).
Máy làm theo các hướng dẫn này để di chuyển đầu laser. Hệ thống đa trục dẫn hướng chùm tia dọc theo các đường cong, góc và bề mặt phức tạp. Có thể nhanh chóng thực hiện các thay đổi trên tệp kỹ thuật số mà không cần chuyển đổi công cụ.
Các thành phần cốt lõi của thiết lập cắt laser 3D
Hệ thống cắt laser 3D kết hợp quang học, điều khiển chuyển động và phần mềm để đạt được kết quả chính xác và linh hoạt. Mỗi bộ phận của hệ thống đều có vai trò cụ thể trong việc đảm bảo độ chính xác, hiệu quả và khả năng thích ứng.
- Nguồn Laser và Quang học
Nguồn laser tạo ra chùm tia thực hiện quá trình cắt. Các loại phổ biến là laser sợi quang, laser CO₂ và laser thể rắn. Laser sợi quang được sử dụng rộng rãi vì hiệu quả cao và có thể cắt các kim loại phản quang như nhôm và đồng.
Hệ thống quang học dẫn hướng và hội tụ chùm tia vào vật liệu gia công. Thấu kính và gương định hình chùm tia thành điểm mịn, giúp tăng mật độ năng lượng cho các cạnh sắc nét. Hệ thống quang học có thể điều chỉnh cho phép hệ thống thay đổi kích thước chùm tia để phù hợp với các vật liệu và độ dày khác nhau.
- Điều khiển chuyển động và cánh tay robot
Cắt laser 3D đòi hỏi chuyển động theo nhiều hướng. Hệ thống chuyển động với nhiều trục cho phép đầu laser tiếp cận các bề mặt góc cạnh và cong. Một số thiết lập sử dụng cánh tay robot để di chuyển tia laser xung quanh các chi tiết phức tạp một cách chính xác.
Động cơ và cảm biến điều khiển các hệ thống này để duy trì độ chính xác cao, ngay cả ở tốc độ cao. Chuyển động mượt mà, được lập trình sẵn là yếu tố giúp cắt laser 3D hiệu quả đối với các thiết kế chi tiết và hình dạng linh kiện đa dạng.
- Gia công và đồ gá
Hệ thống giữ chặt vật liệu giúp giữ cố định các chi tiết trong quá trình cắt. Các thiết bị gá kẹp hoặc hỗ trợ vật liệu để vật liệu cố định tại chỗ dưới tia laser và luồng khí. Các thiết bị gá lắp tùy chỉnh thường được yêu cầu cho ống hoặc các chi tiết hàn.
Việc lắp ghép tốt giúp giảm rung động, cải thiện chất lượng cạnh và giữ cho đường cắt đồng đều. Nó cũng rút ngắn thời gian lắp đặt, vì các chi tiết có thể được lắp ghép và tháo dỡ nhanh chóng mà vẫn giữ được độ thẳng hàng.
- Phần mềm và Hệ thống Tự động hóa
Phần mềm liên kết thiết kế với sản xuất. Mô hình CAD được chuyển đổi thành hướng dẫn cắt máy. Các chương trình tiên tiến có thể tối ưu hóa đường cắt, giảm thiểu lãng phí vật liệu và tự động điều chỉnh cài đặt công suất.
Tự động hóa đưa điều này lên một tầm cao mới. Robot có thể xử lý việc xếp dỡ hàng hóa, trong khi cảm biến kiểm tra chất lượng theo thời gian thực. Việc tích hợp với mạng lưới nhà máy giúp quản lý theo dõi công việc, lên lịch sản xuất và duy trì kết quả nhất quán trên các dây chuyền khác nhau.
Quy trình cắt laser 3D từng bước
Cắt laser 3D tuân theo quy trình làm việc rõ ràng. Mỗi giai đoạn—thiết kế, lắp đặt, cắt và kiểm tra—đều giúp đảm bảo độ chính xác, hiệu quả và kết quả nhất quán.
- Chuẩn bị tệp thiết kế kỹ thuật số
Quy trình bắt đầu với mô hình CAD của chi tiết. Các kỹ sư tạo thiết kế với tất cả các kích thước, đường cong và đường cắt cần thiết. Phần mềm CAM sau đó chuyển đổi tệp này thành mã máy, xác định đường đi, tốc độ và cài đặt công suất của tia laser.
Các công cụ mô phỏng thường kiểm tra chương trình trước khi sản xuất. Bước này giúp phát hiện lỗi, tránh va chạm và giảm thiểu lãng phí bằng cách xác minh quy trình trước lần cắt đầu tiên.
- Thiết lập và hiệu chuẩn máy
Người vận hành chuẩn bị máy bằng cách chọn hệ thống quang học, vòi phun và khí hỗ trợ phù hợp. Sau đó, họ hiệu chỉnh hệ thống bằng cách đặt tiêu điểm, căn chỉnh chùm tia và kiểm tra công suất đầu ra.
Chi tiết gia công được cố định tại chỗ bằng kẹp hoặc đồ gá tùy chỉnh. Hệ thống đa trục hoặc cánh tay robot được điều chỉnh để phù hợp với hình dạng của chi tiết. Việc thiết lập đúng cách đảm bảo tia laser có thể tiếp cận mọi bề mặt mà không gặp vấn đề gì.
- Cắt giảm thực hiện và giám sát thời gian thực
Sau khi thiết lập xong, máy sẽ chạy chương trình cắt. Tia laser sẽ di chuyển theo đường đi của nó trong khi các cảm biến theo dõi tiêu điểm, nhiệt độ và lưu lượng khí.
Giám sát theo thời gian thực phát hiện các vấn đề như quá nhiệt, lệch tâm hoặc cắt không hoàn chỉnh. Người vận hành có thể điều chỉnh cài đặt ngay lập tức, trong khi tự động hóa tiên tiến có thể tự động sửa các lỗi nhỏ mà không làm gián đoạn sản xuất.
- Hoàn thiện sau cắt và kiểm tra chất lượng
Sau khi cắt, các chi tiết có thể cần các bước hoàn thiện nhỏ như loại bỏ gờ , làm sạch hoặc phủ lớp phủ. Một số vật liệu cần được đánh bóng để đạt tiêu chuẩn chất lượng cuối cùng.
Kiểm tra chất lượng xác nhận độ chính xác và tình trạng bề mặt. Các công cụ như thước cặp, máy quét laser hoặc máy đo tọa độ sẽ đo các chi tiết hoàn thiện. Bước này đảm bảo sản phẩm đáp ứng tất cả các thông số kỹ thuật trước khi chuyển sang lắp ráp hoặc vận chuyển.
Ứng dụng cắt laser 3D trong nhiều ngành công nghiệp
Cắt laser 3D được sử dụng trong nhiều ngành công nghiệp đòi hỏi độ chính xác, tốc độ và tính linh hoạt. Khả năng xử lý các hình dạng phức tạp và vật liệu khác nhau giúp công nghệ này trở nên hữu ích cho cả sản xuất nguyên mẫu và sản xuất quy mô lớn.
- Ô tô
Trong ngành ô tô, công nghệ cắt laser 3D được sử dụng cho các tấm thân xe, bộ phận ống xả và các thành phần kết cấu . Công nghệ này cắt các bề mặt cong và các cụm hàn mà không cần dụng cụ chuyên dụng. Các nhà sản xuất ô tô được hưởng lợi từ thời gian sản xuất ngắn hơn và thiết kế nhẹ hơn nhờ các vật liệu như nhôm và thép cường độ cao.
- Thiết bị y tế
Các nhà sản xuất thiết bị y tế sử dụng công nghệ cắt laser 3D cho dụng cụ phẫu thuật, bộ phận cấy ghép và vỏ bọc tùy chỉnh. Quy trình này chính xác và tạo ra bề mặt nhẵn mịn. Vì không tiếp xúc, công nghệ này giúp giảm thiểu nguy cơ nhiễm bẩn hoặc hư hỏng vật liệu.
- Ngành kiến trúc
Các kiến trúc sư sử dụng công nghệ cắt laser 3D cho các tấm trang trí, khung tòa nhà và các chi tiết tùy chỉnh. Công nghệ này hoạt động tốt với các kim loại như thép và nhôm, cho phép tạo ra những thiết kế phức tạp, vừa chắc chắn vừa đẹp mắt.
- Điện tử tiêu dùng
Các công ty điện tử áp dụng công nghệ cắt laser 3D vào vỏ máy, giá đỡ và các bộ phận bên trong. Phương pháp này rất phù hợp với kim loại mỏng và các đường cắt chi tiết cần thiết trong các thiết bị nhỏ gọn. Công nghệ này cũng hỗ trợ tạo mẫu nhanh, giúp đưa các thiết kế mới ra thị trường nhanh chóng.
Lợi ích của việc sử dụng cắt laser 3D
Công nghệ cắt laser 3D mang lại những lợi thế rõ ràng cho các nhà sản xuất. Nó cải thiện chất lượng sản phẩm, giảm chi phí và tăng tốc độ sản xuất. Tính linh hoạt của nó giúp nó hữu ích cho các dự án từ đơn giản đến phức tạp trong nhiều ngành công nghiệp khác nhau.
- Khả năng hình học phức tạp
Chuyển động đa trục cho phép hệ thống laser 3D cắt theo đường cong, góc cạnh và bề mặt không bằng phẳng. Chúng có thể gia công ống, chi tiết định hình và cụm hàn mà không cần định vị lại. Điều này giúp các nhà thiết kế tự do hơn trong việc tạo ra các hình dạng độc đáo, đồng thời tiết kiệm thời gian cho nhà sản xuất bằng cách tránh các thao tác thừa.
- Độ chính xác và độ tin cậy cao
Chùm tia laser tập trung tạo ra các đường cắt hẹp và cạnh mịn, ít biến dạng. Có thể đạt được dung sai chặt chẽ ngay cả trên các hoa văn chi tiết và các chi tiết nhỏ. Vì quy trình không tiếp xúc nên không có hiện tượng mài mòn dụng cụ, đảm bảo tính nhất quán trong các đợt sản xuất lớn.
- Tốc độ và hiệu quả trong sản xuất
Cắt laser 3D nhanh hơn nhiều phương pháp truyền thống. Đường dẫn được lập trình sẵn cho phép thay đổi nhanh chóng giữa các công đoạn và không cần điều chỉnh dụng cụ cho các thiết kế mới. Điều này rút ngắn thời gian thiết lập và hỗ trợ cả tạo mẫu nhanh lẫn sản xuất quy mô lớn.
- Giảm thiểu lãng phí vật liệu
Tia laser chỉ cắt một đường vật liệu mỏng, trong khi đường cắt được tối ưu hóa giúp giảm thiểu phế liệu. Phần mềm sắp xếp các chi tiết gần nhau trên tấm kim loại, cải thiện việc sử dụng nguyên liệu thô. Điều này giúp giảm chi phí và hỗ trợ các quy trình sản xuất bền vững hơn.
- Thách thức và hạn chế
Cắt laser 3D mang lại nhiều lợi ích, nhưng các công ty cũng phải cân nhắc những thách thức trước khi sử dụng. Những thách thức này ảnh hưởng đến chi phí, lựa chọn vật liệu và hoạt động hàng ngày.
- Chi phí đầu tư ban đầu và thiết bị
Chi phí ban đầu của máy cắt laser 3D khá cao. Hệ thống bao gồm laser tiên tiến, điều khiển chuyển động và các tính năng tự động hóa. Việc bổ sung cánh tay robot hoặc đồ gá tùy chỉnh làm tăng chi phí hơn nữa. Đối với các doanh nghiệp nhỏ, điều này có thể là một rào cản, mặc dù hiệu quả và tiết kiệm lâu dài thường giúp cân bằng khoản đầu tư.
- Yêu cầu về độ dày vật liệu và công suất
Laser hoạt động tốt nhất trên kim loại có độ dày từ mỏng đến trung bình. Vật liệu rất dày cần nhiều năng lượng hơn, làm chậm quá trình cắt và tăng mức tiêu thụ năng lượng. Các kim loại phản quang như đồng và đồng thau có thể cần laser chuyên dụng để cắt liên tục. So với cắt cơ học, phương pháp này làm giảm độ linh hoạt của vật liệu.
- Chuyên môn bảo trì và vận hành
Để duy trì độ chính xác và độ tin cậy, hệ thống laser 3D cần được bảo trì thường xuyên. Hệ thống quang học phải được vệ sinh, nguồn cung cấp khí phải được kiểm tra và phần mềm phải được cập nhật. Người vận hành lành nghề cũng cần thiết lập chương trình, hiệu chuẩn thiết bị và giải quyết sự cố. Nếu không được đào tạo bài bản, hiệu quả và chất lượng sản phẩm có thể bị ảnh hưởng.
Kết luận
Cắt laser 3D là phương pháp chính xác và linh hoạt để sản xuất các chi tiết kim loại phức tạp. Phương pháp này hoạt động trên các bề mặt cong, ống và cụm chi tiết, đồng thời giảm thời gian thiết lập và lãng phí vật liệu. Quy trình này mang lại độ chính xác, tốc độ và tính nhất quán trong các ngành công nghiệp như ô tô, y tế, kiến trúc và điện tử.
