Tiện côn là gì? Cách thức hoạt động và phương pháp tiện côn

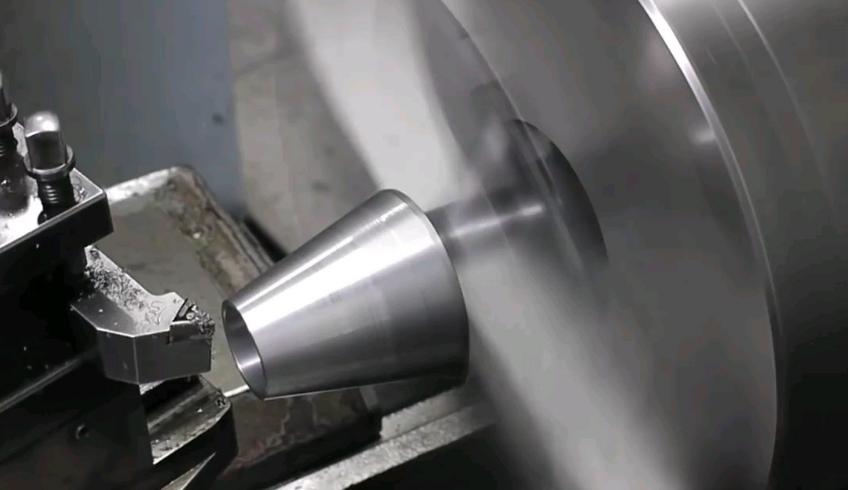

Tiện côn là gì?

Tiện côn là một phương pháp gia công cắt gọt kim loại phổ biến trong sản xuất, được sử dụng để tạo ra các bề mặt hình nón hoặc góc cạnh trên phôi với độ chính xác cao. Điều này đạt được bằng cách định vị dụng cụ cắt ở một góc so với trục của phôi, dẫn đến sự thay đổi đường kính đồng đều dọc theo chiều dài của phôi.

Tiện côn có thể được áp dụng cho bề mặt bên ngoài hoặc bên trong của phôi, tùy thuộc vào hướng côn mong muốn. Hoạt động gia công này phục vụ nhiều mục đích khác nhau trong một số ngành công nghiệp, từ cải thiện chức năng và tính thẩm mỹ đến đảm bảo sự phù hợp và căn chỉnh thích hợp trong các cụm lắp ráp.


Mục đích của tiện côn trong sản xuất

Mục đích chính của tiện côn bao gồm:

- Tạo hình dạng côn:

• Tiện côn giúp tạo ra các bề mặt hình nón hoặc góc cạnh trên phôi một cách chính xác.
• Hình dạng côn này được ứng dụng rộng rãi trong nhiều chi tiết máy móc, thiết bị như trục, côn nối, ổ trục, v.v.

- Cải thiện độ vừa khít và chức năng:

• Các chi tiết côn có khả năng lắp ghép chính xác hơn, tạo độ khít chặt chẽ và giảm thiểu khe hở.
• Điều này giúp tăng độ bền, chịu tải cao và cải thiện hiệu quả hoạt động của máy móc.

- Tăng khả năng tự khóa:

• Một số chi tiết côn có khả năng tự khóa, giúp giữ cố định các bộ phận mà không cần thêm đai ốc hoặc chốt.
• Đặc tính này rất hữu ích trong các ứng dụng đòi hỏi độ an toàn và độ tin cậy cao.

- Giảm trọng lượng:

• Việc tiện côn giúp giảm dần đường kính phôi từ đầu này sang đầu kia, dẫn đến giảm trọng lượng tổng thể của chi tiết.
• Điều này đặc biệt quan trọng cho các ứng dụng đòi hỏi trọng lượng nhẹ như máy bay, xe đua, v.v.

- Đáp ứng tiêu chuẩn dung sai và chất lượng:

• Tiện côn giúp tạo ra các chi tiết với độ chính xác cao, đáp ứng các yêu cầu dung sai và chất lượng khắt khe.
• Điều này đặc biệt quan trọng trong các ngành công nghiệp như hàng không vũ trụ, y tế, v.v.



Các ngành công nghiệp sử dụng tiện côn

Tiện côn là kỹ thuật gia công phổ biến, được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Dưới đây là một số ví dụ tiêu biểu:

- Hàng không vũ trụ:

• Sản xuất chi tiết máy bay: động cơ, bộ phận hạ cánh, bề mặt điều khiển,...
• Yêu cầu: độ côn chính xác, tối ưu hóa tính khí động học, giảm trọng lượng, đảm bảo liên kết phù hợp.

- Ô tô:

• Sản xuất chi tiết xe: trục, thanh giằng, bộ phận treo,...
• Lợi ích: nâng cao hiệu suất, độ an toàn, giảm rung lắc.

- Xây dựng:

• Sản xuất chi tiết máy móc hạng nặng: cẩu, máy xúc, máy ủi,...
• Ứng dụng: tăng độ ổn định, chịu tải cao, đảm bảo chức năng cho công trình.

- Sản xuất nói chung:

• Tạo ra các bộ phận côn: chốt, trục, tay cầm dụng cụ, nêm,...
• Yêu cầu: độ côn chính xác, hỗ trợ cấu trúc, cải thiện chức năng.

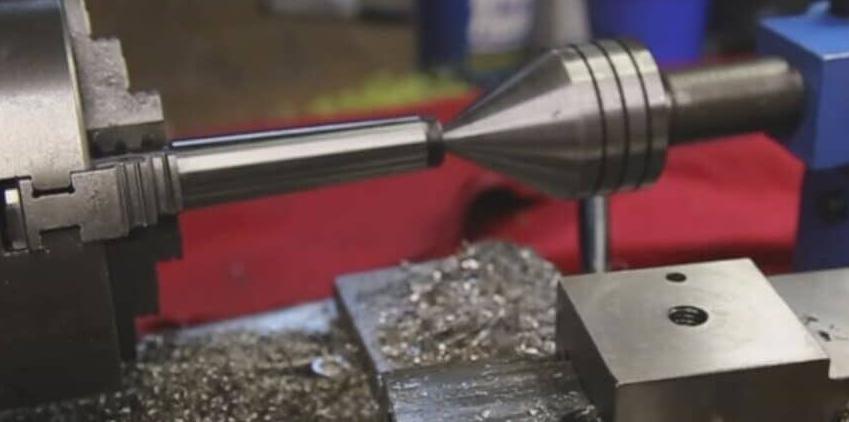

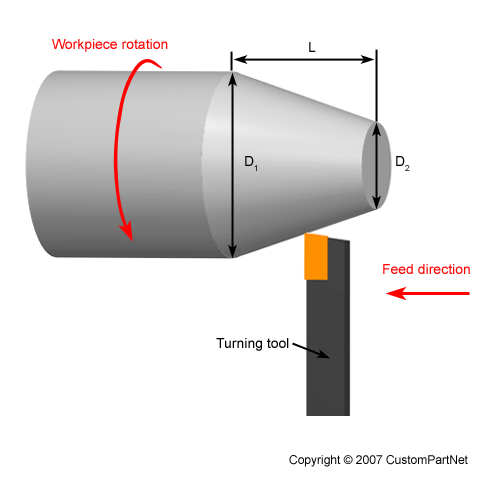

Tiện côn hoạt động như thế nào?

Tiện côn là phương pháp gia công kim loại phổ biến được thực hiện trên máy tiện, tạo ra các bề mặt hình nón hoặc góc cạnh trên phôi với độ chính xác cao. Dưới đây là các bước cơ bản trong quy trình tiện côn:

1. Cố định phôi:

• Phôi hình trụ được kẹp chặt vào mâm cặp hoặc đặt giữa hai tâm của máy tiện.
• Mục đích là đảm bảo phôi quay ổn định quanh trục, tạo điều kiện cho quá trình tiện côn chính xác.

2. Định vị dụng cụ cắt:

• Dụng cụ cắt được gắn vào trụ dụng cụ của máy tiện.
• Dụng cụ được điều chỉnh theo góc côn mong muốn so với trục phôi.
• Góc côn quyết định độ dốc của bề mặt cần gia công.

3. Thực hiện Tiện côn:

• Khi phôi quay với tốc độ đã cài đặt, dụng cụ cắt sẽ tiếp xúc với bề mặt phôi.
• Dụng cụ di chuyển dọc theo chiều dài phôi, loại bỏ vật liệu dần dần theo hướng từ đầu phôi đến cuối phôi.
• Quá trình này tạo ra độ côn trên phôi với độ chính xác cao.

4. Kiểm soát quá trình:

• Tốc độ tiến dao của dụng cụ cắt được điều chỉnh cẩn thận để đảm bảo độ chính xác về kích thước và góc côn.
• Hệ thống làm mát liên tục cung cấp dung dịch làm mát để giảm ma sát, nhiệt độ và tăng tuổi thọ dụng cụ.



Các loại côn là gì?

Có hai loại côn được liệt kê dưới đây:


1. Côn tự tháo: Dễ dàng lắp ráp và tháo rời

Côn tự tháo, còn gọi là côn dốc, được thiết kế với góc nghiêng đặc biệt giúp dễ dàng tháo lắp các bộ phận ghép nối.

- Cơ chế hoạt động:

Côn tự tháo hoạt động dựa trên nguyên tắc góc nghiêng:

• Khi lắp ráp, các bộ phận được ghép nối với nhau theo góc côn nhất định.
• Khi cần tháo rời, chỉ cần xoay ngược chiều lắp ráp theo góc côn tương ứng.
• Nhờ vậy, các bộ phận được tách rời mượt mà và dễ dàng mà không cần sử dụng lực quá lớn.

- Ưu điểm:

• Giúp lắp ráp và tháo rời nhanh chóng, tiết kiệm thời gian và công sức cho người sử dụng.
• Giúp quá trình sửa chữa và bảo dưỡng máy móc diễn ra nhanh chóng và hiệu quả hơn.

- Ứng dụng:

• Loại côn này thường được sử dụng trong việc căn chỉnh và lắp ráp các bộ phận máy móc.
• Côn tự tháo đặc biệt hữu ích trong các lĩnh vực đòi hỏi lắp ráp và tháo rời thường xuyên, ví dụ như: giá đỡ dụng cụ, trục chính máy công cụ.



2. Côn tự giữ: Khớp nối chắc chắn và an toàn

Côn tự giữ, còn được gọi là côn kẹp, là loại côn có góc nghiêng đặc biệt giúp giữ chặt các chi tiết ghép nối do hiệu ứng nêm được tạo ra bởi hình dạng côn. Khác với côn tự tháo, loại côn này được thiết kế để mang lại sự ổn định và chống chuyển động trong quá trình sử dụng.

- Cơ chế hoạt động:

• Khi lắp ráp, các bộ phận được ghép nối với nhau theo góc côn nhất định.
• Áp lực được tạo ra bởi hình dạng côn ép chặt các chi tiết vào nhau, tạo ra lực ma sát lớn.
• Lực ma sát này giữ chặt các chi tiết và ngăn chặn chúng bị tách rời.

- Ưu điểm:

• Côn tự giữ đảm bảo các bộ phận kết nối chặt chẽ và không bị tách rời do rung động hoặc lực tác động trong quá trình vận hành.
• Nhờ khả năng tự giữ, côn này mang lại sự an toàn và tin cậy cho các chi tiết máy móc.
• Côn tự giữ giúp giữ cho các chi tiết luôn ở vị trí chính xác trong quá trình vận hành, đảm bảo độ chính xác cho máy móc và quy trình sản xuất.
• Côn này giúp giảm thiểu rung động truyền qua các chi tiết máy móc, góp phần tăng tuổi thọ và độ bền cho máy móc.

- Ứng dụng

• Côn tự giữ được sử dụng phổ biến trong các trường hợp cần kết nối chắc chắn và ổn định, ví dụ như: Cán dao. ống kẹp dụng cụ, các khớp nối truyền lực.



Độ chính xác của tiện côn như thế nào?

Tiện côn có thể đạt được độ chính xác cao nếu một số yếu tố quan trọng được xem xét và kiểm soát cẩn thận. Dưới đây là những yếu tố ảnh hưởng đến độ chính xác của tiện côn:

- Chất lượng thiết bị gia công:

• Máy tiện hiện đại, được bảo trì tốt với dung sai chặt chẽ sẽ cho phép gia công chính xác và lặp lại hơn.
• Máy móc cũ, mòn hoặc không được bảo dưỡng đúng cách có thể dẫn đến sai sót về độ chính xác.

- Chất liệu phôi:

• Một số vật liệu dễ gia công hơn và cho phép đạt độ chính xác cao hơn so với các vật liệu khác.
• Vật liệu cứng hoặc có độ dẻo dai cao có thể khó gia công chính xác hơn.

- Thông số cắt:

• Việc lựa chọn và tối ưu hóa các thông số cắt như tốc độ tiến dao và tốc độ cắt đóng vai trò quan trọng trong việc đạt được độ chính xác.
• Tốc độ cắt quá cao hoặc tốc độ tiến dao quá nhanh có thể dẫn đến sai sót về độ chính xác và bề mặt thô ráp.

- Chất lượng dụng cụ cắt:

• Dụng cụ cắt sắc bén, chất lượng tốt sẽ giúp tạo ra bề mặt mịn và chính xác.
• Dụng cụ cắt bị mòn hoặc xỉn màu có thể gây ra sự thiếu chính xác và làm hỏng bề mặt phôi.

- Thiết lập dụng cụ cắt và căn chỉnh phôi:

• Dụng cụ cắt cần được lắp đặt và căn chỉnh chính xác trên máy tiện để đảm bảo gia công chính xác.
• Phôi cần được kẹp chặt và căn chỉnh chính xác trên bàn máy để tránh rung động và sai lệch.

- Kỹ năng và kinh nghiệm của người vận hành:

Người vận hành máy có tay nghề cao, giàu kinh nghiệm sẽ có thể vận hành máy chính xác và hiệu quả hơn, dẫn đến độ chính xác cao hơn.


Chi phí tiện côn là bao nhiêu?

Chi phí tiện côn phụ thuộc vào nhiều yếu tố, dẫn đến sự chênh lệch đáng kể giữa các trường hợp khác nhau. Dưới đây là một số yếu tố chính ảnh hưởng đến chi phí:

- Vật liệu phôi:

• Vật liệu phôi càng cứng, khó gia công, chi phí càng cao. Ví dụ: thép hợp kim sẽ đắt hơn so với nhôm hoặc nhựa.
• Kích thước và hình dạng phôi cũng ảnh hưởng đến chi phí.

- Độ phức tạp của chi tiết:

• Chi tiết càng phức tạp, nhiều chi tiết nhỏ, gờ, rãnh cần gia công tỉ mỉ, chi phí càng cao.
• Chi tiết đơn giản, hình dạng cơ bản sẽ có chi phí thấp hơn.

- Kích thước chi tiết:

• Chi tiết càng lớn, đòi hỏi nhiều vật liệu, thời gian gia công lâu hơn, chi phí càng cao.
• Chi tiết nhỏ gọn sẽ có chi phí thấp hơn.

- Thời gian gia công:

• Thời gian gia công phụ thuộc vào các yếu tố trên và tốc độ gia công của máy móc.
• Chi phí sẽ tăng theo thời gian gia công cần thiết.

- Số lượng sản phẩm:

• Gia công số lượng lớn thường có chi phí tiết kiệm hơn do hiệu quả sản xuất tăng cao.
• Gia công đơn lẻ hoặc số lượng ít sẽ có chi phí cao hơn trên mỗi sản phẩm.

- Phương pháp gia công:

Sử dụng các phương pháp gia công hiện đại, tự động hóa cao có thể tăng chi phí ban đầu cho máy móc, nhưng lại giúp tiết kiệm chi phí nhân công và thời gian gia công, dẫn đến hiệu quả kinh tế lâu dài.


Các phương pháp tiện côn khác nhau là gì?

Dưới đây là các phương pháp tiện côn khác nhau:


1. Phương pháp tạo hình

Phương pháp tạo hình là kỹ thuật gia công tiện côn ngắn đơn giản, dễ thực hiện trên máy tiện. Phương pháp này sử dụng dao cắt dạng rộng với lưỡi cắt thẳng được đặt nghiêng một góc bằng một nửa góc côn mong muốn. Khi dao tiến vào phôi, nó sẽ cắt gọt phôi theo hình dạng côn.

- Ưu điểm:

• Đơn giản, dễ thực hiện, không đòi hỏi nhiều kỹ thuật hay thiết bị chuyên dụng, phù hợp cho cả người mới bắt đầu.
• Phương pháp tạo hình đặc biệt hiệu quả khi gia công các côn ngắn, có chiều dài nhỏ hơn chiều dài lưỡi cắt của dao.

- Nhược điểm:

• Do toàn bộ cạnh cắt được sử dụng, phương pháp này có thể tạo ra độ rung đáng kể trong quá trình gia công.
• Cắt gọt toàn bộ cạnh dao đòi hỏi lực cắt lớn, ảnh hưởng đến độ bền của máy móc và dụng cụ.
• Để giảm thiểu độ rung và lực cắt, phương pháp này thường được thực hiện ở tốc độ chậm hơn so với các phương pháp khác.

- Ứng dụng:

• Phương pháp tạo hình thường được sử dụng để gia công các côn ngắn, đơn giản, không yêu cầu độ chính xác cao.
• Một số ví dụ điển hình như: côn kẹp dao, côn nối trục, v.v.



2. Phương pháp cấp liệu kết hợp

Phương pháp cấp liệu kết hợp là kỹ thuật gia công côn tiên tiến trên máy tiện, sử dụng đồng thời cả chuyển động cấp liệu dọc (theo trục phôi) và chuyển động cấp liệu chéo (vuông góc với trục phôi). Nhờ sự kết hợp này, dao cắt sẽ di chuyển theo đường chéo, tạo ra hình dạng côn mong muốn.

- Ưu điểm:

• Phương pháp này cho phép kiểm soát hướng dao cắt chính xác hơn, dẫn đến độ côn chính xác và nhất quán hơn so với các phương pháp truyền thống.
• Có thể điều chỉnh hướng dao cắt bằng cách thay đổi tỷ lệ giữa tốc độ cấp liệu dọc và tốc độ cấp liệu chéo, phù hợp cho nhiều loại côn khác nhau.
• Phương pháp này có thể được thực hiện trên máy CNC (Điều khiển số máy tính) với độ chính xác cao và khả năng lập trình linh hoạt.

- Nhược điểm:

• So với các phương pháp truyền thống, phương pháp cấp liệu kết hợp đòi hỏi kỹ thuật gia công cao hơn và thiết bị chuyên dụng hơn.
• Sai sót trong việc điều chỉnh tốc độ cấp liệu có thể dẫn đến sai số về kích thước chi tiết gia công.

- Ứng dụng:

• Phương pháp cấp liệu kết hợp thường được sử dụng để gia công các côn có độ chính xác cao, yêu cầu độ phức tạp cao.
• Một số ví dụ điển hình như: côn trục động cơ, côn van, v.v.



- Phương pháp đặt ụ sau

Phương pháp đặt ụ sau là kỹ thuật gia công côn nông hiệu quả trên máy tiện, đặc biệt phù hợp khi cần gia công các góc côn rất nhỏ.

- Nguyên lý hoạt động:

• Phôi được đặt giữa tâm sống và tâm chết của máy tiện.
• Ụ sau được di chuyển sang một nửa góc côn mong muốn, tạo độ nghiêng cho phôi.
• Dao cắt di chuyển dọc theo trục máy tiện, bám theo đường dẫn hướng của phôi, tạo ra hình dạng côn trên phôi.
• Bằng cách điều chỉnh vị trí của ụ sau theo hướng lên hoặc xuống, có thể đạt được góc côn mong muốn một cách chính xác.

- Ưu điểm:

• Phương pháp này cho phép kiểm soát góc côn chính xác hơn so với các phương pháp truyền thống, đặc biệt hiệu quả cho các góc côn rất nông.
• So với các phương pháp phức tạp khác, phương pháp đặt ụ sau tương đối đơn giản và dễ thực hiện.
• Có thể điều chỉnh góc côn dễ dàng bằng cách thay đổi vị trí của ụ sau.

- Nhược điểm:

• Phương pháp này chỉ phù hợp cho gia công các côn nông, có độ dốc nhỏ.
• Để đạt được độ chính xác cao, đòi hỏi kỹ năng điều chỉnh ụ sau cẩn thận và chính xác của người vận hành.

- Ứng dụng:

• Phương pháp đặt ụ sau thường được sử dụng để gia công các côn nông trong các ngành công nghiệp như: chế tạo máy móc, sửa chữa cơ khí, v.v.
• Một số ví dụ điển hình như: côn trục động cơ nhỏ, côn khớp nối, v.v.



Ưu điểm của tiện côn

Một số ưu điểm của tiện côn là:

• Nó có thể được áp dụng cho nhiều loại vật liệu, bao gồm kim loại, nhựa và gỗ.
• Kỹ thuật và thiết bị gia công hiện đại cho phép tiện côn có độ chính xác cao.
• Nó cho phép tạo ra các thành phần có hình nón hoặc hình côn phù hợp.
• Các bộ phận dạng côn thường có độ vừa vặn và chức năng nâng cao trong các cụm lắp ráp, cung cấp các đặc tính tự khóa, khả năng chịu tải được cải thiện và khả năng căn chỉnh tốt hơn.
• Nó có thể được sử dụng để giảm trọng lượng của các bộ phận trong khi vẫn duy trì tính toàn vẹn cấu trúc của chúng.
• Nó thường có thể thay thế các hoạt động gia công phức tạp hơn, gia công ren, gia công đường viền chuyên dụng, v.v.



Nhược điểm của tiện côn

Một số nhược điểm của tiện côn được liệt kê dưới đây:

• Chi phí cho dụng cụ, bảo trì dụng cụ và thiết bị chuyên dụng cho một số phương pháp tiện côn nhất định có thể tương đối cao, đặc biệt so với các phương pháp khác như tiện thẳng, khoan, tiện ren, v.v.
• Nó có thể dẫn đến hao mòn đáng kể trên dụng cụ cắt, đặc biệt khi gia công vật liệu cứng hoặc tạo côn dốc.
• Nó tạo ra kim loại phế liệu trong quá trình gia công. Khi phôi được tiện, các mảnh kim loại nhỏ, ở dạng phoi hoặc tiện, được tạo ra như chất thải.
• Nó thường phù hợp để tạo các phần côn trên phôi, nhưng hiệu quả của tiện côn có thể thay đổi dựa trên các yếu tố như chiều dài và đặc điểm cụ thể của côn. Tiện côn có thể hiệu quả hơn đối với các mặt côn hoặc mặt cắt ngắn hơn và các mặt côn dài hơn, liên tục có thể yêu cầu các phương pháp gia công khác nhau để có kết quả tối ưu.
• Nó có thể tạo ra rung động trong máy tiện, đặc biệt khi cắt bỏ một lượng lớn vật liệu. Những rung động này có thể ảnh hưởng đến chất lượng của côn và có thể yêu cầu các biện pháp bổ sung, chẳng hạn như giảm chấn hoặc sử dụng các thiết lập cứng nhắc hơn để kiểm soát.
• Nó thường chỉ khả thi đối với các hoạt động sản xuất lớn.
• Nó bị hạn chế trong phạm vi góc côn. Hạn chế đến từ các góc tối đa và tối thiểu mà máy và dụng cụ có thể đạt được một cách hiệu quả. Phạm vi góc côn cụ thể có thể được điều chỉnh khác nhau tùy thuộc vào thiết kế và khả năng của máy tiện.



Ví dụ về các ứng dụng tiện côn

Tiện côn là một quy trình gia công linh hoạt được sử dụng trong nhiều ngành công nghiệp khác nhau để tạo ra các bộ phận có hình nón hoặc côn. Một số ví dụ phổ biến về ứng dụng tiện côn là:

• Tay cầm công cụ
• Trục
• Ghim và chốt
• Thanh chống hạ cánh máy bay
• Các bộ phận ô tô như trục, thanh giằng và các bộ phận treo
• Mặt bích và khớp nối
• Mũi khoan và mũi doa



Vật liệu nào có thể được sử dụng để tiện côn?

Vật liệu chính được sử dụng trong quá trình tiện là kim loại, bao gồm nhiều lựa chọn khác nhau, chẳng hạn như thép hợp kim, gang, thép cacbon, nhôm, thép không gỉ, đồng, magie, kẽm và hợp kim kim loại.

Tuy nhiên, quá trình này không chỉ giới hạn ở kim loại. Nó cũng có thể đáp ứng việc gia công các thành phần nhựa và các vật liệu khác, bao gồm gốm sứ, vật liệu tổng hợp, nhựa nhiệt dẻo và nhựa nhiệt rắn. Ngay cả một số loại gỗ, bao gồm cả gỗ cứng và gỗ mềm, cũng có thể tiện côn.


Lời kết:

Tiện côn là kỹ thuật gia công quan trọng trong ngành công nghiệp chế tạo máy móc. Việc lựa chọn phương pháp phù hợp, đảm bảo an toàn lao động và không ngừng nghiên cứu phát triển sẽ góp phần nâng cao hiệu quả và chất lượng gia công, đáp ứng nhu cầu ngày càng cao của ngành công nghiệp.
