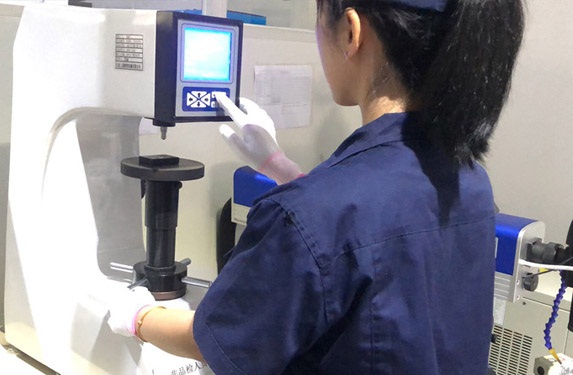

Phương pháp kiểm tra độ cứng vật liệu chính xác

Kiểm tra độ cứng vật liệu đóng vai trò quan trọng trong việc xác định tính phù hợp của vật liệu cho một ứng dụng cụ thể. Mỗi phương pháp sử dụng nguyên lý đo lường, quy trình thử nghiệm và thang đo độ cứng riêng.

Độ cứng vật liệu là một trong những tính chất cơ học quan trọng nhất trong sản xuất và kỹ thuật. Nó ảnh hưởng trực tiếp đến khả năng chống mài mòn, biến dạng, trầy xước và lún của vật liệu. Cho dù là lựa chọn vật liệu cho gia công CNC, đánh giá kết quả xử lý nhiệt hay thực hiện kiểm tra chất lượng, thử nghiệm độ cứng đóng vai trò quan trọng trong việc xác định tính phù hợp của vật liệu cho một ứng dụng cụ thể.

Do các vật liệu khác nhau thể hiện các đặc tính cơ học khác nhau, nên nhiều phương pháp kiểm tra độ cứng đã được phát triển theo thời gian. Hiểu rõ các phương pháp này và các đơn vị tương ứng của chúng là điều cần thiết đối với các kỹ sư, thợ máy và các chuyên gia kiểm soát chất lượng.

Độ cứng vật liệu là gì và tại sao cần phải kiểm tra?

Theo định nghĩa kỹ thuật, độ cứng không phải là một đại lượng vật lý duy nhất, mà là khả năng chống lại sự biến dạng dẻo cục bộ, vết lõm, vết xước hoặc sự cắt gọt khi có tác dụng lực từ bên ngoài. Vật liệu nào có độ cứng càng cao thì càng khó bị làm lõm hoặc mài mòn bề mặt.

Vai trò của việc kiểm tra độ cứng:

Việc kiểm tra độ cứng (Hardness Testing) đóng vai trò sống còn trong chuỗi sản xuất công nghiệp vì những lý do sau:

Đánh giá chất lượng sau nhiệt luyện: Các quá trình như tôi (quenching), ram (tempering) hay thấm carbon đều làm thay đổi cấu trúc vi mô và độ cứng của kim loại. Kiểm tra độ cứng là cách nhanh nhất để xác định quá trình nhiệt luyện có đạt yêu cầu hay không.
Dự đoán các cơ tính khác: Độ cứng có mối quan hệ tương quan mật thiết với độ bền kéo (tensile strength). Biết độ cứng giúp kỹ sư ước tính nhanh khả năng chịu lực của vật liệu mà không cần phá hủy mẫu qua thử nghiệm kéo phức tạp.
Kiểm soát chất lượng (QC/QA): Sàng lọc nguyên liệu đầu vào và kiểm tra sản phẩm hoàn thiện trước khi xuất xưởng, đảm bảo tính đồng đều và an toàn tuyệt đối cho người sử dụng.

Các phương pháp kiểm tra độ cứng phổ biến nhất

Tùy thuộc vào kích thước, hình dáng, loại vật liệu và chiều sâu lớp cần đo, người ta sử dụng các phương pháp kiểm tra độ cứng khác nhau. Dưới đây là 4 phương pháp kinh điển cùng các giải pháp di động hiện đại:

1. Phương pháp Brinell (HB)

Nguyên lý: Ấn một viên bi bằng thép tôi hoặc hợp kim cứng có đường kính D vào bề mặt mẫu dưới một tải trọng P xác định trong một khoảng thời gian nhất định (thường từ 10 - 30 giây). Sau khi bỏ tải, dùng kính lúp đo đường kính vết lõm (d) để tính ra giá trị HB.
Đặc điểm: Do tạo ra vết lõm lớn, phương pháp này phản ánh độ cứng tổng thể của cả thể tích vật liệu, làm mờ đi các sai lệch nhỏ do cấu trúc vi mô không đồng nhất.
Ứng dụng: Phù hợp với vật liệu có cấu trúc thô hoặc không đồng đều như gang, thép chưa nhiệt luyện, các kim loại màu (nhôm, đồng).

2. Phương pháp Rockwell (HRC, HRB, HRA...)

Nguyên lý: Đo độ sâu của vết lõm do đầu đo tạo ra. Phương pháp này sử dụng một tải trọng ban đầu (để triệt tiêu ảnh hưởng của độ nhám bề mặt), sau đó ép thêm tải trọng chính và đo sự chênh lệch độ sâu khi trả về tải trọng ban đầu.
Đặc điểm: Rất nhanh chóng, đọc kết quả trực tiếp trên đồng hồ hoặc màn hình số mà không cần qua bước đo quang học phức tạp.
Các thang đo phổ biến:
- HRC: Dùng đầu kim cương hình nón, tải trọng 150kgf. Chuyên dùng cho vật liệu cứng như thép tôi, hợp kim cứng.
- HRB: Dùng đầu bi thép, tải trọng 100kgf. Dùng cho vật liệu mềm hơn như thép carbon thấp, đồng, nhôm.

3. Phương pháp Vickers (HV)

Nguyên lý: Sử dụng đầu đo bằng kim cương hình kim tự tháp (chóp tứ giác đều) với góc đỉnh giữa các mặt là $136^circ$. Dùng một lực ấn nhỏ hoặc lớn tùy thuộc vào mẫu, sau đó đo hai đường chéo của vết lõm hình vuông qua hệ thống quang học độ phóng đại cao.
Đặc điểm: Có độ chính xác cực cao, thang đo liên tục từ vật liệu rất mềm cho đến vật liệu cứng nhất (như gốm, kim cương nhân tạo).
Ứng dụng: Đo các chi tiết rất nhỏ, lớp mạ mỏng, hoặc kiểm tra độ cứng lớp bề mặt sau khi thấm (case hardening) qua phương pháp đo vi độ cứng (Micro-Vickers).

4. Kiểm tra độ cứng cầm tay / Không phá hủy (Portable Testing)

Trong thực tế, có những kết cấu khổng lồ như thân tàu biển, đường ống dẫn dầu, bồn chứa áp lực hoặc các trục máy nặng hàng chục tấn không thể cắt mẫu hay đưa vào phòng thí nghiệm. Các giải pháp di động ra đời để giải quyết bài toán này:

Phương pháp Leeb (Hỏi đáp độ bật nẩy): Dựa trên nguyên lý va chạm. Một quả cầu mang đầu đo được phóng đi với vận tốc xác định, sau khi va chạm với bề mặt vật liệu sẽ nảy ngược lại. Tỷ số giữa vận tốc bật lại và vận tốc ban đầu cho biết độ cứng Leeb (HL), sau đó quy đổi sang HB, HRC.
Phương pháp siêu âm (UCI): Dựa trên sự thay đổi tần số cộng hưởng của một thanh kim loại rung khi đầu đo kim cương tiếp xúc với bề mặt mẫu. Thích hợp cho các chi tiết nhỏ, mỏng cần kiểm tra nhanh mà không để lại vết lõm lớn.

Quy trình chuẩn kỹ thuật để kiểm tra độ cứng

Để kết quả đo có độ chính xác cao và tin cậy, kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình 4 bước sau:

1. Chuẩn bị mẫu thử:

Bề mặt mẫu phải phẳng, sạch sẽ, hoàn toàn không có dầu mỡ, ba via, vảy rỉ sét hay lớp sơn phủ.
Độ nhám bề mặt cần đạt mức yêu cầu (thường phải mài phẳng hoặc đánh bóng nhẹ).
Độ dày của mẫu phải đủ lớn (thông thường chiều dày mẫu phải gấp ít nhất 10 lần chiều sâu vết lõm) để tránh hiện tượng biến dạng xuyên thấu sang mặt bên kia.

2. Hiệu chuẩn thiết bị (Calibration):

Trước mỗi ca làm việc, máy đo phải được kiểm tra lại bằng mẫu chuẩn độ cứng (Test Block) đi kèm theo máy để đảm bảo sai số nằm trong giới hạn cho phép.

3. Tiến hành đo:

Đặt mẫu vững chắc trên bàn kẹp, tránh hiện tượng rung lắc hay xê dịch khi chịu lực.
Tác dụng lực từ từ, duy trì lực ép trong khoảng thời gian tiêu chuẩn (thường từ 10 đến 15 giây).

4. Đọc và ghi nhận kết quả:

Ghi lại giá trị hiển thị hoặc thực hiện đo kích thước vết lõm.
Nguyên tắc vàng: Nên đo ít nhất từ 3 đến 5 điểm khác nhau trên cùng một bề mặt mẫu để tính giá trị trung bình, qua đó loại trừ các sai số cục bộ do dị tật vi mô của vật liệu.

Các yếu tố ảnh hưởng đến kết quả đo độ cứng

Trong quá trình thực tế, có nhiều nguyên nhân khiến kết quả đo bị lệch chuẩn, kỹ sư cần lưu ý tránh:

Chất lượng bề mặt kém: Bề mặt gồ ghề hoặc bị cháy nhiệt do quá trình mài cắt cơ học trước đó sẽ làm thay đổi lớp cấu trúc bề mặt, dẫn đến sai lệch kết quả (thường làm vật liệu cứng hơn thực tế).
Khoảng cách giữa các vết lõm quá gần: Nếu vết lõm mới đặt quá sát vết lõm cũ, phần kim loại xung quanh đã bị biến cứng dư từ lần ép trước, làm cho kết quả đo bị cao ảo.
Lực ép và thời gian không chuẩn: Máy móc lâu ngày chưa được bảo dưỡng, lò xo hoặc hệ thống thủy lực bị rơ lỏng làm tải trọng thực tế đặt lên mẫu không đúng với thông số cài đặt.

Tổng kết

Kiểm tra độ cứng vật liệu không chỉ là một thao tác kỹ thuật đơn thuần, mà còn là "chìa khóa vàng" giúp kiểm soát chất lượng trong ngành công nghiệp hiện đại. Việc lựa chọn đúng phương pháp đo, tuân thủ quy trình chuẩn hóa và hiểu rõ bản chất của từng thang đo sẽ giúp các kỹ sư tối ưu hóa thiết kế, nâng cao tuổi thọ sản phẩm và đảm bảo an toàn tuyệt đối cho các công trình, máy móc trong thực tiễn.
