Do đó, bài viết này sẽ giới thiệu chi tiết về quy trình doa, bao gồm định nghĩa, các loại doa khác nhau cũng như các ứng dụng. Bài viết này nhằm mục đích cung cấp cho người đọc hướng dẫn doa toàn diện và thiết thực.

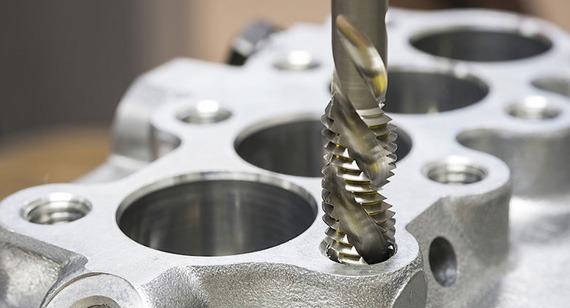

Quá trình doa là gì?
Doa là quá trình cắt chính xác thực hiện thao tác trên lỗ đã có từ trước. Cụ thể hơn, quá trình này nhằm mục đích mở rộng chính xác kích thước hiện có và cải thiện chất lượng bề mặt của lỗ. Nhìn chung, các nhà sản xuất sử dụng doa, là một công cụ cắt nhiều răng, để loại bỏ một lượng vật liệu nhỏ khỏi thành lỗ. Ngoài ra, quá trình này giúp tạo ra lỗ hình trụ nhẵn với dung sai kích thước chặt chẽ.
Làm thế nào để doa?
Việc doa thường xảy ra trên một số máy công cụ như máy phay hoặc máy tiện. Điều quan trọng là phải hiểu một số bước cơ bản về cách doa lỗ vì nó nâng cao chất lượng của các thành phần.
- Cố định phôi trên máy công cụ bằng kẹp.
- Chuẩn bị mũi doa cần thiết có kích thước bằng 1,5 lỗ.
- Sử dụng mũi khoan điểm lớn hơn để khoan lỗ chính xác đồng thời tránh mũi khoan ở giữa.
- Sử dụng tốc độ và tốc độ nạp liệu thích hợp để bắt đầu doa.
- Kiểm tra thường xuyên kích thước và độ nhám bề mặt của lỗ và điều chỉnh nếu cần thiết.
- Loại bỏ các gờ nhỏ hoặc cạnh thô bằng dụng cụ loại bỏ gờ hoặc giũa.

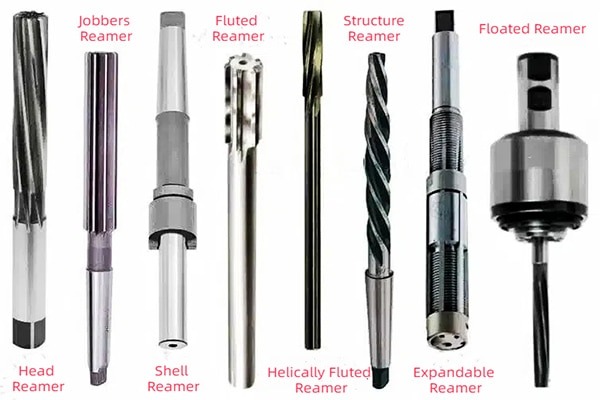

Các loại máy doa
Mỗi loại doa có quy trình riêng cho các ứng dụng khác nhau như ổ trục và ống lót. Dưới đây là một số loại doa thông dụng.
- Máy doa tay
Như tên gọi của nó, máy doa tay là dụng cụ vận hành thủ công tác động lên kim loại doa hoặc các vật liệu cứng khác. Chúng thường có rãnh xoắn ốc và hơi côn, giúp dẫn máy doa vào lỗ đã khoan sẵn. Ngoài ra, nó rất phù hợp cho các lô nhỏ hoặc sản xuất một lần.
- Mũi khoan nổi
Loại doa này thường chứa một hoặc nhiều thành phần dẫn hướng lò xo. Hơn nữa, các thành phần này có thể di chuyển tự do theo hướng trục và hướng kính để thích ứng với các điểm không đều trên thành lỗ. Ngoài ra, doa nổi có thể tự động bù trừ độ lệch thành lỗ trong quá trình doa để đảm bảo lỗ tròn và thẳng.
- Mũi doa xoắn ốc
Dao doa rãnh xoắn ốc có các rãnh xoắn ốc quanh thân dụng cụ. Chúng cũng rất phù hợp để cắt các vật liệu cứng như thép không gỉ. Hơn nữa, đặc điểm của góc xoắn ốc cũng góp phần loại bỏ phoi.
- Doa rãnh thẳng
Loại doa này tương tự như doa rãnh xoắn ốc. Tuy nhiên, điểm khác biệt chính là doa rãnh thẳng có các rãnh chạy song song với trục trung tâm của nó, thay vì theo kiểu xoắn ốc. Nhìn chung, người dùng thường sử dụng nó để doa các vật liệu như đồng thau và gang.
- Mũi doa chốt côn
Máy doa chốt côn được thiết kế để gia công các lỗ côn có thiết kế rãnh thẳng.
- Máy doa có thể điều chỉnh
Người dùng có thể điều chỉnh kích thước của mũi doa này để gia công các lỗ có yêu cầu dung sai cụ thể.
Hoạt động doa: Các vấn đề thường gặp và mẹo
Các vấn đề thường gặp:
Mũi doa cùn hoặc mòn, tốc độ nạp quá mức, độ cứng khi lắp đặt không đủ hoặc bôi trơn không đủ có thể gây ra các vấn đề sau:
- Tiếng nói chuyện và rung động
- Lỗ quá nhỏ hoặc quá lớn
- Các gờ và mép bị rách
Mẹo:
- Đối với vật liệu cứng, hãy bắt đầu bằng cách sử dụng mũi doa nhỏ hơn để khoan lỗ, sau đó sử dụng mũi doa lớn hơn cho phù hợp.
- Duy trì tốc độ quay chậm hơn, từ 1/2 đến 2/3 tốc độ sử dụng khi khoan lỗ, nhưng tăng gấp đôi tốc độ cấp liệu.
- Sử dụng mũi khoét góc 82º hoặc 90º để vát mép trên của lỗ.
- Tạo bề mặt nhẵn mịn bằng chất làm mát hoặc dầu cắt.
- Thay thế dao doa khi hiệu suất bắt đầu giảm.
Hoạt động cắt: Khoan, Doa và Cắt ren
Tất cả các quy trình này đều nhằm mục đích tạo ra hoặc điều chỉnh hình dạng hoặc đường kính của lỗ. Tuy nhiên, chúng mang lại những lợi ích riêng biệt trong ứng dụng thực tế. Do đó, phần này sẽ giới thiệu sự khác biệt giữa chúng.
Khoan:
Khoan CNC là tạo ra một lỗ mới trên phôi. Các nhà sản xuất thường sử dụng mũi khoan để loại bỏ vật liệu và tạo lỗ trên máy khoan hoặc máy CNC. Quá trình này đóng vai trò là bước chuẩn bị cho quá trình gia công lỗ tiếp theo. Ngoài ra, độ chính xác khoan thường nằm trong khoảng từ IT13 đến IT11, trong khi độ nhám bề mặt có thể thay đổi từ Ra 50 đến 12,5 μm.
Doa:
Như đã đề cập trước đó, quá trình doa lỗ bao gồm việc mở rộng và hoàn thiện một lỗ khoan trước thành một đường kính chính xác. Mục tiêu là đạt được dung sai chặt chẽ và bề mặt hoàn thiện nhẵn mịn bằng cách sử dụng các công cụ doa chuyên dụng. Ngoài ra, độ chính xác doa lỗ thường nằm trong phạm vi dung sai IT9 đến IT6, trong khi giá trị hoàn thiện bề mặt có thể đạt Ra 3,2 đến 0,2 μm, chính xác hơn so với quá trình khoan.
Tapping:
là tạo ren bên trong bên trong lỗ khoan trước bằng dụng cụ tapping. Hơn nữa, nó cho phép lắp các chốt ren, chẳng hạn như bu lông hoặc vít.
Các hoạt động cắt này phục vụ các mục đích khác nhau trong sản xuất các bộ phận và linh kiện. Mỗi hoạt động có bộ thông lệ, công cụ và cân nhắc tốt nhất riêng để đạt được kết quả mong muốn.:
Tóm lại, việc lựa chọn phương pháp gia công phụ thuộc vào yêu cầu cụ thể của bộ phận, kích thước lỗ mong muốn và dung sai cũng như máy móc và công cụ có sẵn.
Các hoạt động hoàn thiện khác: Gọt bavia VS Mài VS Dũa
Ba quy trình này thường được sử dụng trong gia công sau để tối ưu hóa độ hoàn thiện bề mặt, dung sai kích thước và chất lượng tổng thể của phôi.
Gọt gờ:
Gọt ba via là loại bỏ các gờ, cạnh sắc hoặc vật liệu thừa khỏi phôi. Các nhà sản xuất thường tận dụng các công cụ gọt ba via bao gồm giũa, đá mài hoặc các công cụ gọt ba via chuyên dụng.
Mài giũa:
Mài là cải thiện độ chính xác về kích thước của lỗ hoặc mũi khoan được gia công trước bằng đá mài hoặc dụng cụ mài mòn.
Ứng dụng của Doa
Doa là một hoạt động hoàn thiện đa năng có ứng dụng trong nhiều ngành công nghiệp khác nhau. Sau đây là một số ứng dụng chính của doa trong các lĩnh vực khác nhau:
- Ngành y tế: Cấy ghép chỉnh hình , dụng cụ phẫu thuật và các thiết bị y tế khác.
- Ngành công nghiệp năng lượng xanh : Tua bin gió, tấm pin mặt trời và đập thủy điện.
- Ngành công nghiệp ô tô: Các thành phần của hệ thống truyền động, hệ thống treo và hệ thống lái.
- Ngành công nghiệp điện tử : Bảng mạch, cảm biến và thiết bị quang học.
- Ngành hàng không vũ trụ: bánh đáp, khung máy bay và hệ thống vũ khí.
Ngoài những ứng dụng chung, gia công doa còn đóng vai trò quan trọng trong sản xuất vòng bi và trục.
Phần kết luận
Bây giờ chúng ta có thể có được cái nhìn tổng quan toàn diện về quy trình doa. Nó bao gồm các nguyên tắc cơ bản của doa, các loại doa khác nhau, các vấn đề phổ biến và các phương pháp hay nhất, cũng như so sánh với các quy trình cắt và hoàn thiện khác. Nhìn chung, nội dung cung cấp cho người đọc sự hiểu biết toàn diện về quy trình doa và vai trò thiết yếu của nó trong sản xuất và kỹ thuật hiện đại.
