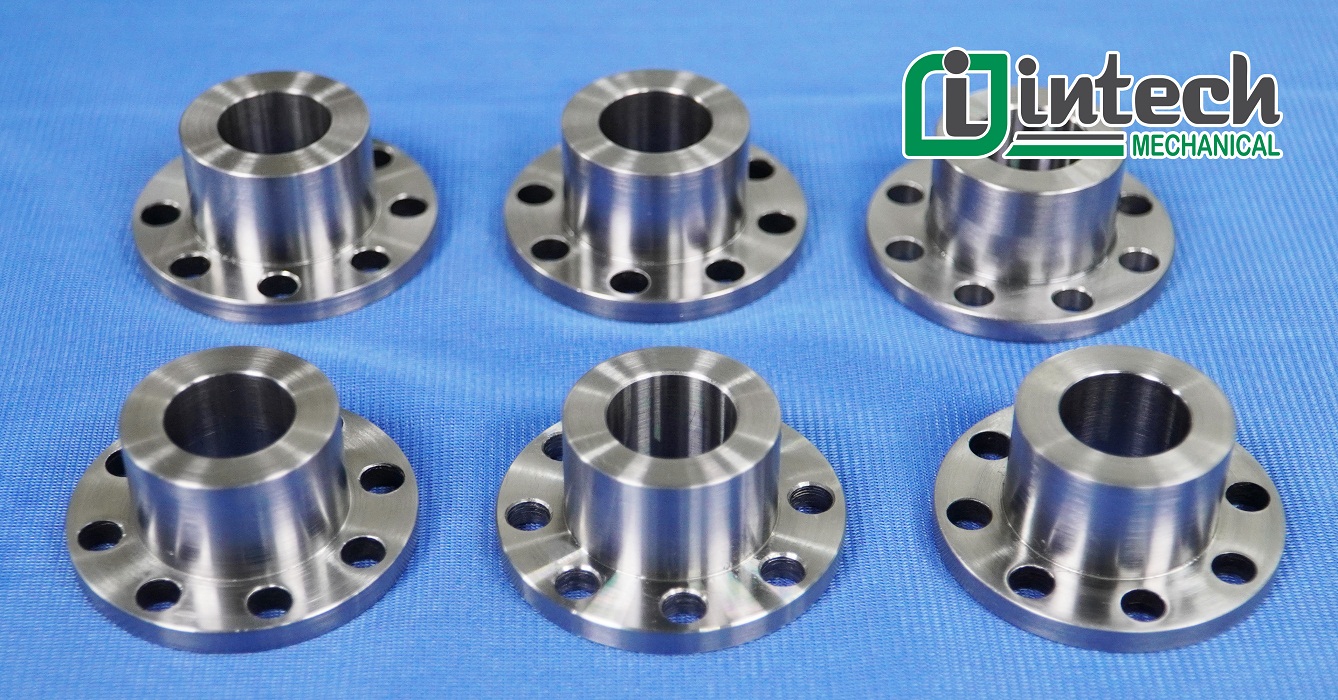

Gia công tiện mặt bích

Mặt bích là chi tiết kết nối ống, van và máy móc quan trọng trong các hệ thống cơ khí, đảm bảo độ kín khít và dễ dàng bảo dưỡng. Để vận hành an toàn dưới tải trọng lớn, mặt bích đòi hỏi độ chính xác cao về kích thước và bề mặt, trong đó gia công tiện là nguyên công then chốt bằng máy tiện CNC hoặc vạn năng.


Gia công tiện mặt bích là gì?

• Mặt đầu (mặt phẳng làm việc/mặt làm kín): Nơi tiếp xúc trực tiếp với gioăng làm kín hoặc mặt bích đối ứng.
• Đường kính ngoài (OD): Định hình đường kính tổng thể của chi tiết.
• Lỗ tâm (ID) và lỗ bậc: Dùng để lồng ống, gắn trục hoặc lắp ghép chi tiết phụ.
• Rãnh gioăng và mép vát: Tạo không gian chứa gioăng làm kín (như rãnh RTJ, RF) và loại bỏ cạnh sắc nguy hiểm.

- Phân biệt tiện mặt bích và gia công mặt bích tổng thể

• Tiện mặt bích: Chỉ tập trung xử lý các bề mặt tròn xoay (tiện mặt đầu, tiện đường kính ngoài, tiện lỗ, tạo bậc, cắt rãnh).
• Gia công mặt bích tổng thể: Là tập hợp chuỗi các nguyên công chế tạo hoàn thiện một chi tiết mặt bích. Ngoài tiện, quá trình này có thể cần kết hợp thêm khoan lỗ bu lông (trên máy khoan/máy phay), chia độ taro, phay rãnh khóa, doa lỗ chính xác hoặc xử lý nhiệt/xi mạ bề mặt.

Vai trò của nguyên công tiện trong gia công mặt bích

• Đảm bảo độ đồng tâm: Giữa đường kính trong, đường kính ngoài và các đường bậc định vị.
• Đạt độ phẳng mặt đầu: Giúp bề mặt tiếp xúc không bị vênh, đảm bảo độ kín tuyệt đối khi xiết bu lông.
• Đạt độ nhẵn bề mặt (độ nhám Ra): Tạo ra bề mặt làm kín phù hợp với từng loại gioăng (gioăng cao su, gioăng kim loại, gioăng chì...).
• Đảm bảo kích thước lắp ghép: Giúp quá trình kết nối với hệ thống đường ống hay máy móc diễn ra chuẩn xác, không bị lệch trục.

Các loại mặt bích thường được gia công tiện

• Đặc điểm: Thép carbon (như C45, SS400, A105) có khả năng chịu lực, chịu áp suất tốt, giá thành hợp lý.
• Gia công: Phôi thép tương đối dễ tiện, phôi thoát tốt. Thường áp dụng trong các hệ thống đường ống công nghiệp, kết nối cấu trúc máy móc tải trọng lớn.

• Vật liệu phổ biến: Inox 304 (SUS304), Inox 316 (SUS316), Inox 201.
• Đặc điểm gia công: Inox có tính dẻo dai, dễ bị dính dao, sinh nhiệt lớn và có hiện tượng biến cứng bề mặt khi cắt.
• Lưu ý kỹ thuật: Cần lựa chọn mảnh dao tiện (insert) chuyên dụng cho inox, kiểm soát tốc độ cắt hợp lý và tưới nguội liên tục bằng dung dịch làm mát cao cấp.

• Đặc điểm: Trọng lượng nhẹ, chống ăn mòn khí quyển tốt, tính thẩm mỹ cao.
• Gia công: Nhôm mềm, dễ cắt gọt với tốc độ cao nhưng lại dễ bị biến dạng do lực kẹp mâm cặp.
• Lưu ý kỹ thuật: Cần sử dụng dao tiện có góc thoát lớn, bề mặt mảnh dao bóng để tránh bám dính phôi, đồng thời điều chỉnh lực kẹp vừa đủ.

• Mặt bích gang (gang xám, gang cầu): Phôi dạng vụn, có tính tự bôi trơn nhờ graphite nhưng gây nhiều bụi. Cần hệ thống hút bụi và gá đặt cẩn thận tránh nứt vỡ.
• Vật liệu đặc biệt: Đồng, nhựa kỹ thuật (POM, Teflon) dùng trong các môi trường hóa chất chất lượng cao hoặc yêu cầu cách điện.

• Theo hình dáng/kết cấu: Mặt bích tròn phẳng, mặt bích có cổ (Welding Neck), mặt bích hàn slide-on (Slip-on), mặt bích mù/đặc (Blind flange), mặt bích có rãnh/bậc định vị.
• Theo mục đích: Bích kết nối đường ống tiêu chuẩn, bích máy công nghiệp, bích khớp nối truyền động chế tạo theo bản vẽ riêng.



Các phương pháp gia công tiện mặt bích phổ biến

Toàn bộ quy trình gọt dũa mặt bích trên máy tiện bao gồm nhiều bước nguyên công nhỏ:


- Tiện mặt đầu mặt bích

Mục tiêu là tạo ra mặt phẳng vuông góc với trục quay. Nguyên công này quyết định chiều dày tổng thể của bích và độ đảo mặt đầu. Việc tiện mặt đầu chính xác sẽ hạn chế tối đa nguy cơ rò rỉ lưu chất khi xiết bu lông.


- Tiện đường kính ngoài

Tịnh tiến dao dọc theo trục để đưa đường kính ngoài phôi về kích thước thiết kế. Đồng thời, bước này tạo nên vách ngoài trụ và các đoạn chuyển tiếp (vai bích).


- Tiện lỗ trong và lỗ bậc

Sử dụng dao tiện lỗ (dao móc lỗ) để mở rộng lỗ tâm của phôi bích đến kích thước đường kính trong mong muốn. Trường hợp mặt bích có các bậc định vị hoặc yêu cầu gờ lắp bạc đạn, dao tiện lỗ sẽ cắt các đường bậc chính xác. Nếu yêu cầu độ bóng và dung sai khắt khe, chi tiết có thể được doa hoàn thiện.


- Tiện rãnh, vát mép và tạo bậc



• Tiện rãnh: Cắt rãnh đặt gioăng O-ring hoặc rãnh làm kín dạng RTJ.
• Vát mép (Chamfering): Vát góc 45^o hoặc 30^o tại các mép đường kính ngoài và lỗ tâm để loại bỏ bavia, hỗ trợ việc đút ống hoặc lắp ráp an toàn.



- Tiện mặt bích bằng máy tiện CNC



• Ưu điểm: Độ chính xác tuyệt đối, tốc độ gia công nhanh, tính lặp lại cao giữa các sản phẩm.
• Ứng dụng: Thích hợp cho các đơn hàng sản xuất hàng loạt, chi tiết có đường nét biên dạng phức tạp, mặt bích yêu cầu dung sai khắt khe (±0.01 mm đến ±0.02 mm).



- Tiện mặt bích bằng máy tiện vạn năng:



• Ưu điểm: Thời gian gá đặt chuẩn bị nhanh, chi phí đầu tư thấp, linh hoạt khi điều chỉnh trực tiếp.
• Ứng dụng: Phù hợp với đơn hàng gia công đơn chiếc, chế tạo mẫu, sửa chữa mặt bích cũ hoặc gia công các dòng bích đường kính cực lớn vượt quá khổ máy CNC thông thường.



Quy trình gia công tiện mặt bích theo yêu cầu

Một quy trình chuẩn hóa tại xưởng gia công uy tín giúp đảm bảo độ chính xác và chất lượng đồng đều cho sản phẩm:

• Bước 1: Tiếp nhận bản vẽ: Kỹ sư phân tích bản vẽ 2D/3D, dung sai, độ nhám bề mặt (Ra), vật liệu và số lượng.
• Bước 2: Chọn vật liệu & phôi: Chuẩn bị phôi (đặc, dập hoặc đúc) với lượng dư hợp lý để tối ưu hóa chi phí và thời gian gia công.
• Bước 3: Gá đặt & căn chỉnh: Sử dụng mâm cặp phù hợp và đồng hồ so để căn chỉnh chính xác, tránh làm móp méo phôi.
• Bước 4: Tiện thô & tiện tinh: Tiện thô để bóc tách nhanh lượng dư, sau đó tiện tinh với chế độ cắt tốc độ cao để đạt độ chính xác và độ nhẵn bề mặt (có thể chuyển sang khoan/phay CNC để gia công lỗ bu lông).
• Bước 5: Kiểm tra chất lượng (QC): Đo kiểm thông số kỹ thuật, độ phẳng, độ đảo và độ nhám bề mặt tiếp xúc.
• Bước 6: Hoàn thiện & bàn giao: Làm sạch bavia, phủ dầu chống gỉ hoặc bọc màng PE bảo vệ trước khi đóng gói giao hàng.



Yêu cầu kỹ thuật khi tiện mặt bích chính xác

Sản phẩm gia công đạt chuẩn cần tuân thủ nghiêm ngặt các chỉ tiêu kỹ thuật sau:

• Độ chính xác kích thước: Dung sai đường kính, độ dày và chiều sâu rãnh phải phù hợp với bản vẽ và mục đích sử dụng thực tế.
• Độ phẳng & độ đảo mặt đầu: Mặt bích phải phẳng và vuông góc với trục để lực siết bu lông phân bố đều, tránh rò rỉ áp suất.
• Độ đồng tâm: Lỗ tâm và đường kính ngoài phải đồng tâm tuyệt đối để ngăn ngừa rung lắc và mài mòn khi lắp ghép.
• Độ nhám bề mặt (Ra): Đáp ứng theo loại gioăng (ví dụ: Ra 0.8 - 1.6 cho gioăng kim loại, Ra 3.2 - 6.3 cho gioăng phi kim).
• Kiểm soát bavia & biến dạng: Vát mép góc nhọn, đồng thời kiểm soát lực kẹp với bích mỏng để tránh biến dạng.



Máy móc và dụng cụ sử dụng trong gia công tiện mặt bích



Dụng cụ / Thiết bị	Tên chủng loại phổ biến	Vai trò trong quá trình tiện mặt bích
Máy tiện	Máy tiện CNC nằm/đứng, Máy tiện vạn năng	Cung cấp chuyển động quay phôi và chuyển động cắt của dao.
Dao tiện	Mảnh Insert Hợp kim (Carbide), CBN	Dao tiện mặt đầu, dao tiện ngoài, dao móc lỗ, dao cắt rãnh gioăng, dao vát mép.
Gá đặt	Mâm cặp 3 chấu, 4 chấu, Chấu mềm, Đồ gá chuyên dụng	Định vị và kẹp chặt phôi an toàn, hạn chế tối đa độ đảo và biến dạng.
Dụng cụ đo	Thước cặp, Panme, Đồng hồ so, Máy đo độ nhám	Đo đạc kích thước, kiểm tra dung sai hình học và độ bóng bề mặt.



Những yếu tố ảnh hưởng đến chất lượng gia công tiện mặt bích

Để tạo ra những sản phẩm gia công tiện mặt bích chất lượng cao, xưởng sản xuất phải kiểm soát chặt chẽ 6 yếu tố cốt lõi:

1. Chất lượng phôi đầu vào: Phôi không bị rỗ khí (đối với phôi đúc), không bị cong vênh hay nứt ngầm, độ cứng đồng đều.
2. Độ cứng vững của hệ thống (Máy - Dao - Đồ gá): Máy tiện không bị rơ lắc, mâm cặp kẹp chắc chắn và cán dao ngắn đủ độ cứng vững sẽ triệt tiêu tối đa rung động khi cắt.
3. Chế độ cắt gọt hợp lý: Tốc độ cắt (v), lượng chạy dao (f), chiều sâu cắt (ap) và việc tưới nguội đúng cách giúp kéo dài tuổi thọ dao và cho bề mặt cắt mịn bóng.
4. Trình tự công nghệ: Phân chia hợp lý giữa bước tiện thô (giải phóng ứng suất dư) và tiện tinh (đạt kích thước chuẩn).
5. Tay nghề kỹ thuật viên: Trình độ đọc bản vẽ, khả năng lập trình CNC và kỹ năng xử lý tình huống thực tế tại máy.
6. Quy trình kiểm soát chất lượng (QC): Đo kiểm định kỳ trong từng bước gia công thay vì chỉ kiểm tra thành phẩm cuối cùng.



Ứng dụng của mặt bích sau gia công

Mặt bích sau khi gia công tiện đạt độ chính xác cao được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống đường ống công nghiệp: Đường dẫn dầu khí, hóa chất, hơi nóng, nước thải, khí nén cao áp.
• Chế tạo cụm thiết bị: Kết nối vỏ máy bơm, van công nghiệp, động cơ, hộp giảm tốc và các cụm truyền động tròn xoay.
• Dây chuyền tự động hóa: Làm bích gá robot, bích nối mâm quay, hệ thống băng tải sản xuất.
• Ngành thực phẩm & Dược phẩm: Sử dụng mặt bích Inox 304/316 được tiện gia công bề mặt siêu bóng, đáp ứng tiêu chuẩn vi sinh khắt khe.
• Lĩnh vực năng lượng & Đóng tàu: Các hệ thống trao đổi nhiệt, đường ống tàu biển chịu tải trọng và lực va đập lớn.



Dịch vụ gia công tiện mặt bích theo yêu cầu tại Cơ khí Intech

Cơ khí Intech có nhiều năm kinh nghiệm trong lĩnh vực gia công cơ khí chính xác, chuyên nhận gia công tiện theo yêu cầu đạt chuẩn chất lượng cao cho các doanh nghiệp trong và ngoài nước.

- Tiếp nhận gia công mặt bích theo bản vẽ:

• Chúng tôi nhận gia công mọi dòng mặt bích từ đơn giản đến phức tạp dựa trên bản vẽ 2D, 3D hoặc mẫu thực tế do khách hàng cung cấp.
• Linh hoạt gia công trên đa dạng vật liệu: Thép carbon, thép hợp kim, Inox (SUS304, SUS316), Nhôm, Đồng, Gang...

- Tư vấn vật liệu và phương án gia công tối ưu:

Đội ngũ kỹ sư giàu kinh nghiệm tại Intech luôn sẵn sàng phân tích kết cấu bản vẽ, tư vấn chọn phôi và đề xuất phương án gia công tiện/khoan/phay kết hợp hợp lý nhất. Mục tiêu giúp sản phẩm vừa đạt chuẩn kỹ thuật làm việc, vừa tiết kiệm tối đa chi phí cho doanh nghiệp.

- Kiểm soát chất lượng nghiêm ngặt và tiến độ giao hàng:

• Hệ thống quản lý chất lượng tiêu chuẩn nghiêm ngặt.
• 100% sản phẩm mặt bích ra xưởng đều trải qua quy trình đo kiểm dung sai, độ đảo, độ nhám bề mặt cẩn thận.
• Cam kết bàn giao hàng đúng tiến độ thỏa thuận, đầy đủ hồ sơ kiểm tra và đóng gói chuẩn quy cách vận chuyển.

- Quy trình yêu cầu báo giá tại Cơ khí Intech:

1. Gửi yêu cầu: Khách hàng gửi bản vẽ, thông số vật liệu và số lượng qua Email/Zalo của Intech.
2. Đánh giá kỹ thuật: Bộ phận kỹ thuật bóc tách bản vẽ, kiểm tra tính khả thi và lập phương án gia công.
3. Báo giá chi tiết: Intech gửi bảng báo giá tối ưu chi phí và cam kết tiến độ giao hàng.
4. Sản xuất & Bàn giao: Tiến hành gia công, kiểm tra chất lượng QC và giao hàng tận nơi.
