Gia công cơ khí không phoi là gì? Phương pháp, ưu nhược điểm và ứng dụng

Gia công cơ khí không phoi là gì?

Gia công cơ khí không phoi là phương pháp tạo hình kim loại bằng cách sử dụng áp lực, nhiệt độ hoặc lực cơ học mà không làm mất đi phần vật liệu nào (khối lượng vật liệu được giữ nguyên, không tạo ra phoi thải). Các kỹ thuật chính gồm: đúc, rèn, dập (nóng/nguội), ép, cán và hàn.


Phân biệt với gia công có phoi:



• Gia công có phoi (cắt gọt): Lấy bớt đi một phần vật liệu của phôi ban đầu dưới dạng phoi (như tiện, phay, bào, khoan) để đạt được hình dạng và kích thước yêu cầu.
• Gia công không phoi: Giữ nguyên hoặc gần như nguyên vẹn khối lượng vật liệu, thay đổi hình dạng thông qua biến dạng dẻo, nung chảy đổ khuôn, hoặc liên kết các phần tử lại với nhau.



Đặc điểm của gia công cơ khí không phoi



• Không phát sinh phoi: Hạn chế hao hụt vật liệu, không cần xử lý phế liệu cắt gọt phức tạp, giảm chi phí nguyên liệu đầu vào.
• Tận dụng gần như toàn bộ vật liệu: Hiệu suất sử dụng vật liệu rất cao, giảm tỷ lệ hao hụt xuống mức tối thiểu.
• Năng suất rất cao: Chu kỳ sản xuất một chi tiết ngắn, đặc biệt phù hợp cho các dây chuyền tự động hóa và sản xuất hàng loạt.
• Chi phí đơn vị thấp: Sau khi chi phí đầu tư khuôn ban đầu được phân bổ, giá thành sản phẩm giảm mạnh khi sản lượng tăng.
• Khả năng tạo hình phức tạp: Dễ dàng chế tạo các chi tiết mỏng, chi tiết rỗng, chi tiết có nhiều gân tăng cứng với độ đồng đều cao giữa các sản phẩm.



Các phương pháp gia công cơ khí không phoi

Dưới đây là phân loại chi tiết các phương pháp gia công cơ khí không phoi phổ biến nhất trong ngành chế tạo hiện nay:


1. Gia công bằng đúc

Nung chảy kim loại ở nhiệt độ cao, sau đó rót dung dịch lỏng vào lòng khuôn có hình dạng giống chi tiết cần chế tạo. Kim loại nguội và đông đặc lại, mang hình dáng của khuôn.

• Các phương pháp đúc:
  • Đúc khuôn cát (phổ biến, chi phí thấp).
  • Đúc khuôn kim loại (độ chính xác cao hơn, dùng cho sản xuất hàng loạt).
  • Đúc áp lực (dùng cho hợp kim màu như nhôm, kẽm với áp lực cao).
  • Đúc chân không, đúc mẫu chảy, đúc ly tâm, đúc mẫu xốp.
• Ưu điểm: Đúc được các chi tiết có hình dạng rất phức tạp, kích thước từ rất nhỏ đến rất lớn, trọng lượng từ vài gram đến hàng chục tấn.
• Nhược điểm: Dễ gặp rủi ro rỗ khí, rỗ co, độ chính xác bề mặt chưa cao.
• Ứng dụng: Thân động cơ, vỏ hộp số, bệ máy, mâm xe.

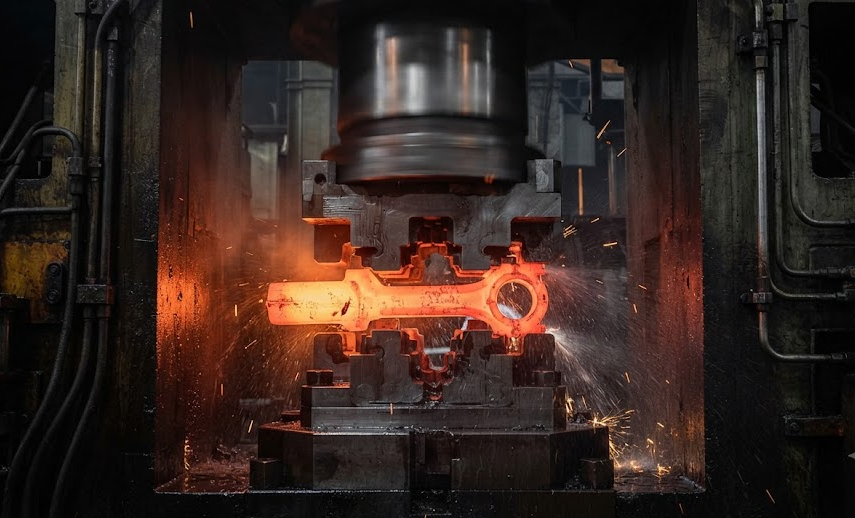

2. Gia công bằng rèn

Là phương pháp gia công áp lực, sử dụng lực va đập hoặc ép tĩnh để làm biến dạng kim loại ở trạng thái nung nóng.

• Phân loại:
  • Theo công nghệ: Rèn tự do (không dùng khuôn kín) và rèn khuôn (dùng nửa khuôn trên và dưới).
  • Theo nhiệt độ: Rèn nóng và rèn nguội.
• Ưu điểm: Làm nhỏ hạt tinh thể kim loại, cải thiện cơ tính (độ bền, độ dai va đập), khử các khuyết tật bên trong như rỗ khí.
• Hạn chế: Độ chính xác không cao bằng gia công cắt gọt, chi phí đầu tư thiết bị rèn lớn.
• Ứng dụng: Trục khuỷu, tay biên, móc cẩu, các chi tiết chịu lực nặng.

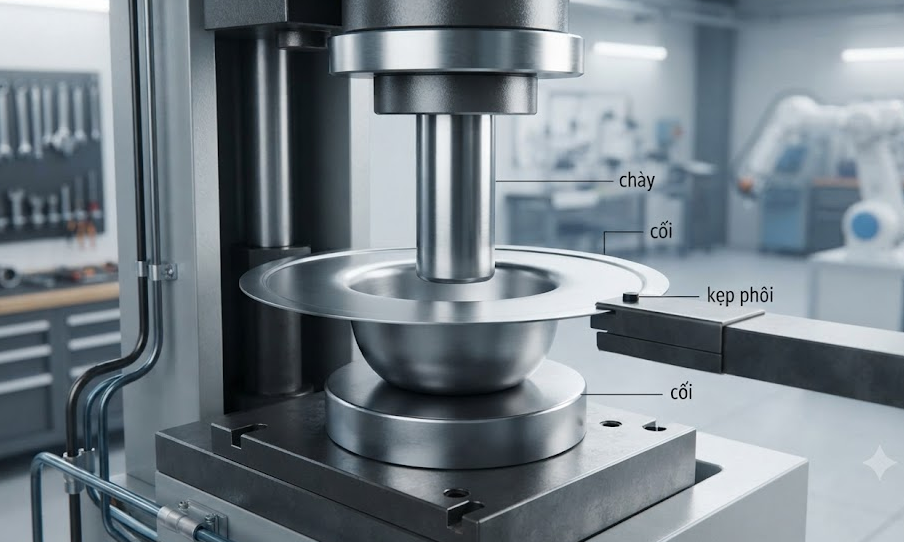

3. Gia công bằng dập

Là phương pháp gia công áp lực chủ yếu trên phôi tấm hoặc phôi thanh bằng hệ thống khuôn và máy ép.

• Các loại dập: Dập nguội, dập nóng, dập vuốt (tạo hình cốc, hộp), dập cắt, dập liên hoàn, dập định hình.
• Thiết bị: Máy dập cơ, máy dập thủy lực, máy dập servo tốc độ cao.
• Ứng dụng: Vỏ ô tô, linh kiện điện tử, vỏ đồ gia dụng, các chi tiết dạng bản mã.



4. Gia công cán kim loại

Cho phôi kim loại đi qua khe hở giữa hai trục cán quay ngược chiều nhau, lực ma sát kéo phôi về phía trước và làm giảm tiết diện ngang của nó.

• Các loại cán: Cán nóng (thực hiện trên nhiệt độ kết tinh lại) và cán nguội (thực hiện ở nhiệt độ phòng, cải thiện bề mặt và cơ tính).
• Sản phẩm: Thép tấm, thép cuộn, thép hình (I, H, U, V), thanh thép xây dựng.



5. Gia công kéo kim loại



• Nguyên lý: Kéo phôi kim loại qua lỗ khuôn có tiết diện nhỏ hơn phôi ban đầu để làm giảm diện tích mặt cắt và kéo dài chiều dài.
• Sản phẩm: Dây thép, thanh đồng, thanh nhôm, ống kim loại có đường kính nhỏ.



6. Gia công ép



• Các hình thức: Ép đùn (đẩy kim loại qua lỗ khuôn định hình), ép chảy, ép định hình.
• Ứng dụng: Nhôm định hình làm cửa, thanh đồng tản nhiệt, các thanh profile nhôm kính, khung cấu trúc.



7. Gia công uốn



• Phương pháp: Sử dụng lực để bẻ cong phôi theo góc độ và bán kính mong muốn (Uốn CNC, uốn ống, uốn thép tấm, uốn dây).
• Ứng dụng: Khung ống xe đạp, lan can, ống dẫn khí, các chi tiết khung vỏ tủ điện.



8. Gia công hàn

Là phương pháp liên kết các chi tiết kim loại hoặc phi kim lại với nhau bằng cách nung nóng đến trạng thái chảy/dẻo (có hoặc không dùng vật liệu bổ sung) hoặc bằng biến dạng áp lực.

• Các công nghệ: Hàn TIG, hàn MIG, hàn MAG, hàn hồ quang tay, hàn laser, hàn điểm, hàn ma sát.
• Ứng dụng: Khung gầm ô tô, kết cấu nhà thép tiền chế, bồn chứa áp lực, vỏ tàu thủy.



So sánh gia công không phoi và gia công có phoi



Tiêu chí	Gia công không phôi	Gia công cắt gọt
Sinh phoi	Không	Có
Hao hụt vật liệu	Rất thấp	Cao
Độ chính xác	Trung bình đến cao	Rất cao
Độ nhám bề mặt	Phụ thuộc phương pháp	Rất tốt
Chi phí khuôn	Cao	Không cần khuôn
Chi phí sản xuất hàng loạt	Thấp	Cao
Tốc độ sản xuất	Nhanh	Chậm hơn
Sản lượng phù hợp	Trung bình - lớn	Đơn chiếc - vừa



Các loại vật liệu phù hợp



Loại vật liệu	Đặc tính cơ bản	Khả năng biến dạng	Ứng dụng chính
Thép carbon	Độ bền khá, dễ gia công	Tốt	Chi tiết máy, khung gầm
Thép hợp kim	Chịu lực tốt, độ cứng cao	Trung bình - Tốt	Trục, bánh răng chịu tải
Inox (Thép không gỉ)	Chống ăn mòn, độ bền cao	Kém hơn thép thường (cần lực lớn)	Thiết bị y tế, gia dụng
Đồng & Đồng thau	Dẫn điện tốt, dẻo cao	Rất tốt	Thanh cái, linh kiện điện
Nhôm	Nhẹ, dẫn nhiệt tốt, mềm dẻo	Rất tốt	Vỏ thiết bị, chi tiết ô tô
Titan	Nhẹ, cực bền, chịu nhiệt	Khó biến dạng	Hàng không vũ trụ, y tế



Ưu điểm của gia công cơ khí không phoi



• Tiết kiệm tối đa nguyên vật liệu và giảm lượng phế thải phát sinh.
• Năng suất cực kỳ cao, đáp ứng tiến độ giao hàng lớn.
• Chi phí sản xuất trên mỗi đơn vị sản phẩm thấp khi chạy hàng loạt.
• Độ bền cơ học tốt; cấu trúc thớ kim loại được cải thiện đáng kể (đối với rèn, cán).
• Thích hợp hoàn hảo cho tự động hóa và sản xuất công nghiệp quy mô lớn.



Nhược điểm gia công không phoi



• Chi phí chế tạo khuôn mẫu ban đầu rất cao.
• Không hiệu quả hoặc không khả thi khi sản xuất số lượng ít (đơn chiếc, loạt nhỏ).
• Thời gian thiết kế và chế tạo khuôn kéo dài.
• Một số phương pháp yêu cầu máy móc có công suất và lực ép cực lớn.
• Độ chính xác kích thước thường chưa đạt mức siêu tinh vi như gia công CNC, do đó nhiều chi tiết vẫn cần công đoạn gia công tinh phía sau.



Ứng dụng của gia công cơ khí không phoi



• Công nghiệp ô tô & xe máy: Trục khuỷu, tay biên, moay-ơ, mâm xe, khung gầm, vỏ động cơ.
• Cơ khí chế tạo máy: Vỏ hộp giảm tốc, các kết cấu hàn chịu lực, thanh răng, bánh răng đúc/dập.
• Điện tử & Gia dụng: Vỏ tủ lạnh, vỏ máy giặt, linh kiện tản nhiệt bằng nhôm định hình.
• Thiết bị y tế & Năng lượng: Khung máy móc y tế, bồn chứa áp lực năng lượng mặt trời, đường ống dầu khí.
• Hàng không & Đóng tàu: Khung sườn máy bay, tấm vỏ tàu thủy, các chi tiết hợp kim nhôm/titan chịu lực cao.



Quy trình gia công cơ khí không phoi tiêu chuẩn



• Bước 1: Tiếp nhận bản vẽ kỹ thuật và yêu cầu kỹ thuật.
• Bước 2: Phân tích đặc tính vật liệu phôi.
• Bước 3: Thiết kế mô hình khuôn dập/khuôn rèn (CAD/CAE).
• Bước 4: Gia công chế tạo khuôn mẫu độ chính xác cao.
• Bước 5 & 6: Chuẩn bị máy móc và thiết lập các thông số vận hành (lực ép, tốc độ).
• Bước 7: Chạy thử mẫu (Sample run) để kiểm tra lỗi.
• Bước 8: Tiến hành sản xuất hàng loạt theo đơn hàng.
• Bước 9: Kiểm tra chất lượng sản phẩm (Kích thước, ngoại quan, cơ tính).
• Bước 10: Đóng gói và giao hàng.



Máy móc sử dụng trong gia công không phoi



• Máy ép thủy lực: Hoạt động bằng áp suất chất lỏng, tạo lực ép lớn, đều và hành trình linh hoạt.
• Máy ép cơ: Sử dụng cơ cấu truyền động cơ khí (như Flywheel Press, Crank Press) tạo tốc độ hành trình nhanh, thích hợp dập hàng loạt.
• Máy dập CNC, Máy cán, Máy kéo dây, Máy ép đùn: Chuyên môn hóa cho từng phương pháp cụ thể.
• Hệ thống tự động: Robot cấp phôi và dây chuyền dập tự động liên hoàn nâng cao năng suất tối đa.



Tiêu chuẩn chất lượng áp dụng



• Hệ thống quản lý: ISO 9001, ISO 14001, IATF 16949 (ngành ô tô), ISO 3834 (chất lượng hàn).
• Tiêu chuẩn vật liệu và kỹ thuật: ASTM, JIS, DIN, TCVN, ASME.
• Nội dung kiểm soát chất lượng:
• Kích thước hình học và dung sai.
• Độ cứng và cơ tính (giới hạn chảy, độ bền kéo).
• Khuyết tật bề mặt (vết nứt, rỗ, xước).
• Khuyết tật bên trong (rỗ khí, bọt khí qua siêu âm/X-quang).
• Độ đồng đều cấu trúc vật liệu.



Các yếu tố ảnh hưởng đến chất lượng gia công không phoi



• Chất lượng và thành phần hóa học của vật liệu đầu vào.
• Thiết kế lòng khuôn và độ chính xác của khuôn mẫu.
• Nhiệt độ gia công (trong đúc, rèn nóng, cán nóng).
• Áp lực tạo hình và tốc độ tác dụng lực của máy.
• Độ cứng, độ bền của vật liệu làm khuôn.
• Độ chính xác và độ ổn định của thiết bị máy móc.
• Trình độ tay nghề của kỹ thuật viên vận hành.
• Quy trình kiểm soát chất lượng xuyên suốt dây chuyền.



Khi nào nên lựa chọn gia công cơ khí không phoi?

- Nên lựa chọn khi:

• Sản xuất sản phẩm với số lượng lớn hoặc hàng loạt.
• Cần tối ưu hóa chi phí nguyên vật liệu, giảm thiểu tối đa phế thải.
• Cần tối ưu chi phí giá thành đơn vị và đẩy nhanh tốc độ sản xuất.
• Chi tiết có hình dạng phức tạp, có gân tăng cứng.
• Yêu cầu cải thiện cơ tính vật liệu sau quá trình tạo hình.

- Không nên lựa chọn khi:

• Chỉ sản xuất số lượng rất ít (vài sản phẩm đơn chiếc) vì chi phí làm khuôn quá cao.
• Chi tiết đòi hỏi dung sai siêu chính xác ngay từ bước đầu mà không qua công đoạn gia công cơ khí tinh bù đắp.
• Mẫu mã sản phẩm thay đổi liên tục, thiết kế chưa ổn định.



Kinh nghiệm lựa chọn đơn vị gia công cơ khí không phôi uy tín

Để lựa chọn được một đơn vị gia công cơ khí không phoi (gia công không phoi) uy tín, chất lượng và đáp ứng đúng yêu cầu kỹ thuật của dự án, bạn cần đánh giá dựa trên các tiêu chí cốt lõi sau:


• Có nhiều năm kinh nghiệm thực tế với từng phương pháp tạo hình (đúc, dập, rèn, hàn...).
• Sở hữu hệ thống máy móc, dây chuyền sản xuất đồng bộ và hiện đại.
• Có đội ngũ kỹ sư năng lực cao trong thiết kế và chế tạo khuôn mẫu.
• Áp dụng hệ thống quản lý và kiểm soát chất lượng nghiêm ngặt.
• Chính sách báo giá minh bạch, tối ưu hóa chi phí cho khách hàng.
• Cam kết tiến độ giao hàng đúng hạn.
• Khả năng đáp ứng linh hoạt từ đơn hàng mẫu đến sản xuất hàng loạt lớn.
• Hỗ trợ tư vấn kỹ thuật chuyên sâu và cải tiến thiết kế sản phẩm từ giai đoạn đầu.



Câu hỏi thường gặp (FAQ)

1. Gia công cơ khí không phoi là gì?

• Trả lời: Là phương pháp tạo hình hoặc liên kết vật liệu mà không bóc tách vật liệu dưới dạng phoi, giúp tiết kiệm nguyên liệu và nâng cao hiệu quả sản xuất.

2. Gia công không phôi có chính xác bằng CNC không?

• Trả lời: Thông thường là không đạt độ bóng và dung sai khắt khe bằng CNC ngay từ bước đầu. Tuy nhiên, nhiều chi tiết được tạo hình dạng Near Net Shape (gần sát kích thước chuẩn) rồi mới đưa qua gia công CNC tinh để tối ưu cả thời gian lẫn chi phí.

3. Những phương pháp nào phổ biến nhất?

• Trả lời: Đúc, rèn, dập, cán, kéo, ép đùn, uốn và hàn.

4. Gia công không phôi phù hợp với quy mô sản xuất nào?

• Trả lời: Đặc biệt hiệu quả vượt trội cho sản xuất hàng loạt hoặc sản xuất quy mô lớn nhờ suất đầu tư khuôn được chia nhỏ, giúp giá thành mỗi sản phẩm cực kỳ cạnh tranh.

5. Ưu điểm lớn nhất của gia công cơ khí không phôi là gì?

• Trả lời: Tiết kiệm nguyên vật liệu, giảm phát thải phế liệu, đạt năng suất cao, cải thiện cơ tính vật liệu ở một số phương pháp tạo hình và tối ưu hóa chi phí sản xuất công nghiệp.

6. Gia công không phôi có cần kết hợp gia công cắt gọt không?

• Trả lời: Có. Rất nhiều chi tiết sau khi đúc, dập hoặc rèn vẫn cần trải qua các bước phay, tiện, khoan hoặc mài tinh để đạt độ chính xác kích thước, chất lượng bề mặt và dung sai kỹ thuật khắt khe theo bản vẽ thiết kế.



Tóm lại

Gia công cơ khí không phoi đóng vai trò là xương sống trong ngành công nghiệp chế tạo hiện đại, mang lại giải pháp tối ưu để sản xuất ra các linh kiện từ quy mô trung bình đến hàng loạt lớn với chi phí cạnh tranh nhất. Mặc dù đòi hỏi chi phí đầu tư ban đầu cho khuôn mẫu khá cao, nhưng những lợi ích vượt trội về hiệu suất vật liệu, tốc độ sản xuất, khả năng cải thiện cơ tính cùng độ bền của sản phẩm khiến phương pháp này trở thành sự lựa chọn không thể thay thế.
