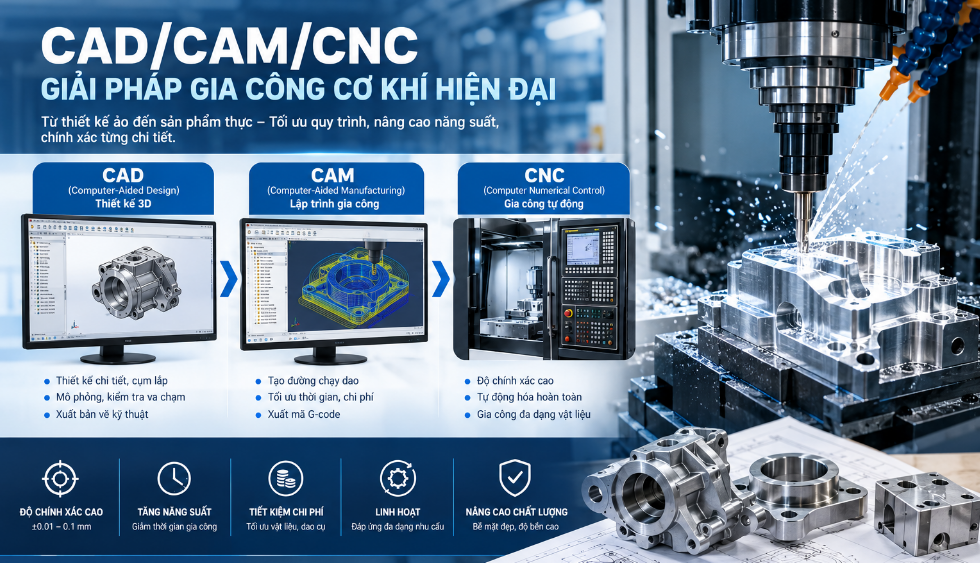

Tổng quan về công nghệ CAD/CAM/CNC



1. Bối cảnh phát triển của ngành cơ khí hiện đại

Ngành cơ khí truyền thống từ lâu đã đối mặt với những thách thức lớn về thời gian chế tạo, sai số do thao tác thủ công, cũng như khả năng gia công các biên dạng phức tạp. Khi nhu cầu của thị trường đòi hỏi sản phẩm phải có độ chính xác tuyệt đối, thời gian ra mắt nhanh và chi phí tối ưu, các phương pháp thủ công dần trở nên lỗi thời.

Sự bùng nổ của Công nghiệp 4.0 đã thúc đẩy quá trình tự động hóa và số hóa toàn diện quy trình sản xuất. Trong đó, chuỗi công nghệ CAD/CAM/CNC chính là nền tảng cốt lõi giúp các doanh nghiệp chuyển dịch từ phương thức sản xuất cơ học sang sản xuất thông minh.


2. Giới thiệu khái niệm CAD/CAM/CNC



• CAD (Computer-Aided Design): Thiết kế có sự hỗ trợ của máy tính, tập trung vào việc số hóa ý tưởng thành bản vẽ và mô hình hình học.
• CAM (Computer-Aided Manufacturing): Chế tạo hoặc lập quy trình sản xuất có sự hỗ trợ của máy tính, chuyên biệt hóa việc chuyển đổi mô hình thiết kế thành các đường chạy dao gia công.
• CNC (Computer Numerical Control): Điều khiển số bằng máy tính, công nghệ thực thi các chương trình lập trình để cắt gọt vật liệu với độ chính xác cực cao.

Ba công nghệ này không hoạt động độc lập mà liên kết chặt chẽ với nhau thành một chuỗi khép kín: Từ ý tưởng (CAD) --> Lập trình gia công (CAM) --> Thực thi sản xuất trên máy (CNC).

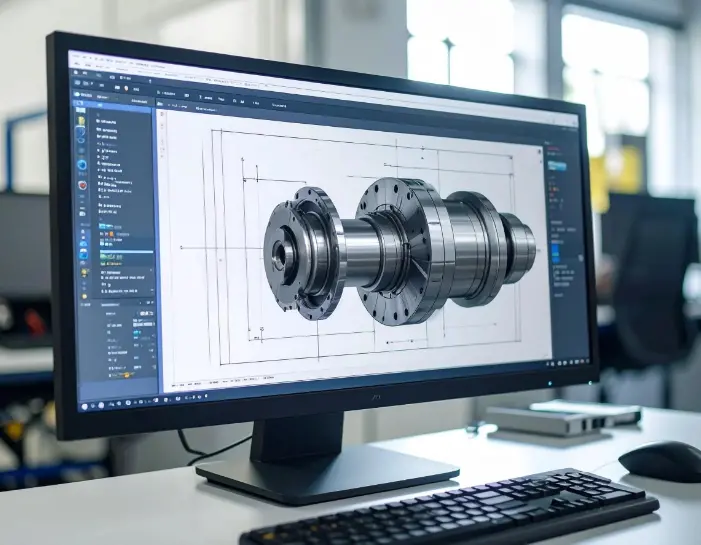

CAD là gì? Vai trò của CAD trong thiết kế cơ khí



1. Khái niệm CAD

CAD (Computer-Aided Design) là thuật ngữ chỉ việc sử dụng máy tính và các phần mềm chuyên dụng để tạo ra, sửa đổi, phân tích và tối ưu hóa các bản vẽ kỹ thuật. CAD đóng vai trò thay thế hoàn toàn bàn vẽ kỹ thuật thủ công bằng bút chì và thước kẻ, cho phép kỹ sư hình dung sản phẩm dưới dạng không gian hai chiều (2D) hoặc mô hình ba chiều (3D) trực quan.

2. Các chức năng chính của CAD



• Xây dựng bản vẽ kỹ thuật 2D: Thể hiện chi tiết các hình chiếu, mặt cắt, kích thước và dung sai theo tiêu chuẩn kỹ thuật quốc tế (ISO, TCVN, ASME,...).
• Thiết kế chi tiết và cụm lắp ráp 3D: Tạo hình khối vật thể, mô phỏng các mối ghép giữa các chi tiết trong một sản phẩm hoàn chỉnh.
• Ghi kích thước và thông tin kỹ thuật: Tự động hóa việc chú thích dung sai lắp ghép, độ nhám bề mặt và vật liệu.
• Kiểm tra va chạm: Phát hiện sớm các lỗi thiết kế khi các chi tiết chuyển động hoặc lắp ráp sai lệch.
• Xuất dữ liệu thiết kế: Cung cấp dữ liệu chuẩn (định dạng STEP, IGES, Parasolid,...) phục vụ trực tiếp cho các công đoạn phân tích CAE và lập trình CAM.



3. Các phần mềm CAD phổ biến



• AutoCAD: Phần mềm kinh điển, thế mạnh về bản vẽ kỹ thuật 2D và thiết kế sơ phác 3D.
• SolidWorks: Phần mềm thiết kế cơ khí 3D phổ biến nhất cho vừa và nhỏ, nổi tiếng với khả năng thiết kế chi tiết, lắp ráp và mô phỏng trực quan.
• Autodesk Inventor: Giải pháp thiết kế sản phẩm và hệ thống cơ khí mạnh mẽ tích hợp nhiều công cụ tính toán kỹ thuật.
• CATIA: Phần mềm cao cấp chuyên dụng cho các ngành công nghiệp đòi hỏi độ phức tạp cực cao như hàng không vũ trụ và ô tô.
• Siemens NX: Hệ thống CAD/CAM/CNC tích hợp toàn diện, chuẩn công nghiệp nặng và phát triển sản phẩm quy mô lớn.



4. Ưu điểm và hạn chế của CAD

- Ưu điểm:

• Nâng cao độ chính xác tuyệt đối trong thiết kế hình học.
• Rút ngắn đáng kể thời gian chỉnh sửa, thay đổi phương án thiết kế.
• Dễ dàng lưu trữ, quản lý, chia sẻ và tái sử dụng dữ liệu qua hệ thống PDM/PLM.
• Hỗ trợ phát hiện lỗi kỹ thuật từ sớm ngay trên không gian ảo, giảm thiểu rủi ro chế tạo thử.

- Hạn chế:

• Đòi hỏi nhân sự phải có chuyên môn cao và được đào tạo bài bản về phần mềm lẫn nguyên lý cơ khí.
• Chi phí đầu tư bản quyền phần mềm và phần cứng máy tính đi kèm khá cao.
• Chất lượng thiết kế phụ thuộc lớn vào dữ liệu đầu vào và tư duy kỹ thuật của người sử dụng.



5. Ứng dụng của CAD



• Thiết kế các chi tiết máy, trục, bánh răng, vỏ hộp số, đồ gá và khuôn mẫu chính xác.
• Phát triển sản phẩm công nghiệp tiêu dùng, thiết bị điện tử.
• Thiết kế kết cấu khung gầm, thiết bị áp lực và hệ thống đường ống công nghiệp.
• Thiết kế linh kiện trọng yếu trong ngành ô tô, xe máy, hàng không và y tế.

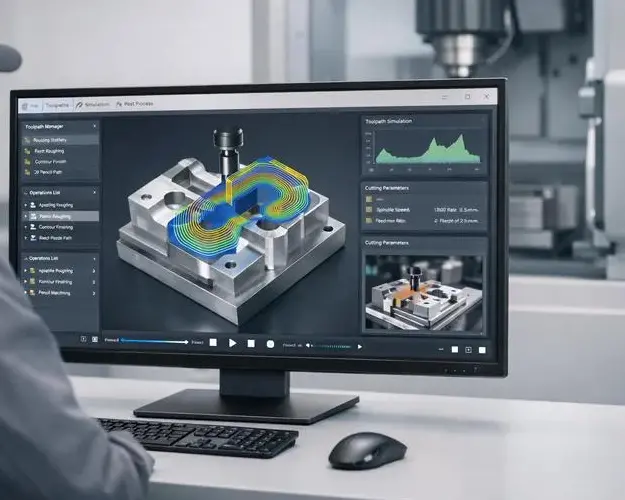

CAM là gì? Vai trò của CAM trong gia công cơ khí



1. Khái niệm CAM

CAM (Computer-Aided Manufacturing) là công nghệ ứng dụng máy tính để điều khiển các máy móc trong quá trình sản xuất. Trong lĩnh vực gia công cắt gọt, CAM chịu trách nhiệm nhận mô hình thiết kế từ CAD và chuyển đổi nó thành tập hợp các chỉ dẫn quỹ đạo chuyển động của dao cắt (đường chạy dao - toolpath) để máy CNC có thể hiểu và thực thi.

2. Các chức năng chính của CAM



• Nhập mô hình thiết kế: Tiếp nhận dữ liệu 3D từ các phần mềm CAD để làm nền tảng lập trình.
• Xây dựng nguyên công và công nghệ: Lựa chọn phương pháp gia công tối ưu (phay thô, bán tinh, tinh, khoét, doa, taro...).
• Lựa chọn dao cụ và đồ gá: Khai báo thông số dao cắt (đường kính, bán kính mũi, số me cắt) và phương án kẹp chặt phôi an toàn.
• Thiết lập chế độ cắt: Tính toán tốc độ trục chính (RPM), lượng chạy dao (Feedrate) và chiều sâu cắt phù hợp với vật liệu gia công.
• Tạo đường chạy dao (Toolpath): Tự động sinh quỹ đạo di chuyển cho dao cắt nhằm bóc tách vật liệu hiệu quả nhất.
• Mô phỏng quá trình gia công: Trực quan hóa đường chạy dao trên không gian ảo nhằm phát hiện sớm các hiện tượng va chạm giữa dao, cán dao, đồ gá và chi tiết.
• Xuất chương trình NC/G-code: Thông qua bộ hậu xử lý (Post-processor) tương thích để dịch mã lệnh thành ngôn ngữ điều khiển cho từng dòng máy CNC cụ thể.



3. Các phương pháp gia công thường được lập trình bằng CAM



• Phay 2D, 2.5D (gia công mặt phẳng, rãnh, khoan lỗ định hình).
• Phay 3D (gia công bề mặt cong phức tạp, hốc sâu).
• Tiện CNC (gia công các chi tiết tròn xoay, mặt trụ, mặt côn, ren).
• Gia công nhiều trục (gia công 4 trục và 5 trục đồng thời cho biên dạng cực khó).
• Gia công khuôn mẫu, điện cực gia công xung điện (EDM).



4. Các phần mềm CAM phổ biến



• Mastercam: Phần mềm CAM phổ biến nhất thế giới, mạnh mẽ trong lập trình phay, tiện và gia công nhiều trục với thư viện post-processor phong phú.
• PowerMill: Chuyên gia trong lĩnh vực gia công khuôn mẫu và các bề mặt 3D phức tạp với các chiến lược chạy dao tốc độ cao (High-Speed Machining).
• Fusion (Autodesk Fusion 360): Giải pháp đám mây tích hợp chặt chẽ từ CAD, mô phỏng đến CAM, rất được ưa chuộng bởi các doanh nghiệp vừa và nhỏ.
• NX CAM: Giải pháp CAM cao cấp tích hợp trong hệ sinh thái Siemens NX, đáp ứng tốt các dây chuyền sản xuất tự động phức tạp.
• SolidCAM: Tích hợp trực tiếp trong giao diện SolidWorks, tối ưu hóa quy trình lập trình cho người dùng quen thuộc với môi trường SolidWorks.



5. Ưu điểm và hạn chế của CAM

- Ưu điểm:

• Tự động hóa hoàn toàn việc tạo đường chạy dao phức tạp mà lập trình thủ công không thể làm được.
• Giảm thiểu tối đa thời gian lập trình và loại bỏ lỗi tính toán thủ công.
• Cho phép mô phỏng trực quan, ngăn chặn nguy cơ gãy dao, va chạm máy.
• Tối ưu hóa thời gian chu kỳ gia công (Cycle time) và tuổi thọ dao cụ.

- Hạn chế:

• Phụ thuộc vào trình độ tư duy công nghệ và kỹ năng lựa chọn chiến lược gia công của lập trình viên.
• Cần cấu hình bộ hậu xử lý (Post-processor) chuẩn xác cho từng loại máy CNC cụ thể.
• Mô phỏng phần mềm chỉ mang tính giả lập, người vận hành vẫn phải cẩn trọng kiểm tra thực tế trên máy.



6. Ứng dụng của CAM



• Lập trình gia công các chi tiết cơ khí chính xác cao trong ngành chế tạo máy.
• Chế tạo khuôn ép nhựa, khuôn dập vuốt, khuôn đúc nhôm phức tạp.
• Sản xuất các chi tiết hàng không vũ trụ có biên dạng khí động học khó.
• Tối ưu hóa sản xuất hàng loạt hoặc sản xuất linh hoạt theo đơn hàng nhỏ.

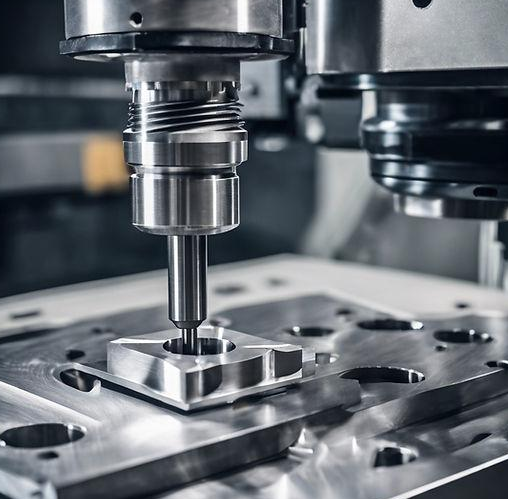

CNC là gì? Nguyên lý hoạt động của máy CNC



1. Khái niệm CNC

CNC (Computer Numerical Control) là công nghệ điều khiển số bằng máy tính, trong đó các chuyển động của máy công cụ được điều khiển tự động bởi một tập hợp các mã lệnh số hóa (chương trình gia công). Khác với máy công cụ vận hành thủ công (vạn năng) đòi hỏi thợ máy phải quay tay quay theo vạch chia độ, máy CNC đọc hiểu chương trình và tự động điều khiển dao cắt thực hiện chính xác đến từng phần nghìn milimét.


2. Cấu tạo cơ bản của máy CNC



• Hệ điều khiển CNC (CNC Controller): "Bộ não" của máy, chứa bộ vi xử lý, bộ nhớ lưu trữ chương trình và bảng điều khiển (MCP) giao tiếp với người dùng.
• Trục chính và hệ thống truyền động: Tạo chuyển động quay tốc độ cao cho dao cụ hoặc phôi.
• Các trục chuyển động: Hệ thống các trục dịch chuyển tuyến tính (X, Y, Z) và các trục quay (A, B, C) điều khiển bằng động cơ servo và vít me bi chính xác cao.
• Bàn máy và hệ thống kẹp phôi: Nơi đặt và kẹp chặt phôi gia công (ê tô, mâm cặp, bàn hút chân không, đồ gá chuyên dụng).
• Dao cụ và ổ chứa dao: Hệ thống thay dao tự động (ATC) giúp máy chuyển đổi linh hoạt giữa hàng chục đến hàng trăm dao cắt khác nhau trong một chu trình.
• Hệ thống phụ trợ: Hệ thống làm mát, bôi trơn tự động, băng tải thu gom phoi và hệ thống đo lường dao, dò gốc phoi tự động (Renishaw probe).



3. Nguyên lý hoạt động của máy CNC



1. Tiếp nhận chương trình: Nhận tập tin G-code/M-code truyền từ máy tính qua cổng USB, mạng LAN hoặc bộ nhớ trong.
2. Đọc lệnh và nội suy chuyển động: Bộ điều khiển giải mã từng câu lệnh, tính toán các thuật toán nội suy (đường thẳng, cung tròn, đường cong không gian) để định hướng chuyển động cho các trục.
3. Điều khiển truyền động: Phát tín hiệu điều khiển động cơ servo dịch chuyển các bàn máy và trục chính đến đúng tọa độ không gian yêu cầu.
4. Cắt gọt và thay dao tự động: Thực hiện quá trình bóc tách vật liệu theo đúng biên dạng chương trình thiết kế.
5. Kiểm tra và hiệu chỉnh: Người vận hành hoặc hệ thống đo kiểm tự động kiểm tra kích thước sản phẩm và hiệu chỉnh bù dao khi cần thiết.



4. Các loại máy CNC phổ biến



• Máy phay CNC: Chuyên gia công các mặt phẳng, rãnh, hốc, mặt định hình 3D.
• Máy tiện CNC: Chuyên gia công các chi tiết tròn xoay (trục,hộp số, bạc lót, ren).
• Trung tâm gia công: Kết hợp máy phay với ổ chứa dao tự động thay dao đứng hoặc ngang, tích hợp nhiều nguyên công trong một lần gá đặt.
• Máy CNC 4 trục và 5 trục: Gia công đồng thời nhiều mặt, rút gọn tối đa số lần gá đặt phôi, tối ưu độ chính xác hình học.
• Máy cắt dây EDM CNC (Wire Cut): Cắt gọt các vật liệu siêu cứng, thép hợp kim tôi bằng dây đồng qua phóng điện.
• Máy cắt Laser, Plasma CNC: Cắt gọt nhanh chóng các loại tôn tấm kim loại bằng chùm tia năng lượng cao.
• Máy Router CNC: Chuyên gia công vật liệu mềm như gỗ công nghiệp, nhựa mica, composite.



5. Ngôn ngữ lập trình CNC



• G-code và M-code: Ngôn ngữ tiêu chuẩn quốc tế dùng để lập trình CNC. Trong đó, lệnh G điều khiển hình học và chuyển động (ví dụ: G01 chạy dao thẳng, G02 nội suy cung tròn thuận chiều), còn lệnh M điều khiển các chức năng phụ trợ của máy (ví dụ: M03 bật trục chính, M08 bật dung dịch làm mát, M06 thay dao).
• Hệ tọa độ và Bù dao: Máy CNC vận hành dựa trên hệ tọa độ Descartes (X, Y, Z). Các thông số về chiều dài và bán kính dao phải được thiết lập chuẩn xác thông qua bảng bù dao (Tool Offset) để đảm bảo kích thước gia công khớp tuyệt đối với bản vẽ.
• Tầm quan trọng của kiểm tra chương trình: Trước khi cho máy chạy thực tế, chương trình G-code bắt buộc phải được mô phỏng đồ họa hoặc chạy không tải (Dry run) nhằm triệtệt tiêu rủi ro va chạm.



6. Ưu điểm và hạn chế của CNC

- Ưu điểm:

• Độ chính xác cực cao và tính lặp lại ổn định tuyệt đối trong sản xuất hàng loạt.
• Khả năng gia công các biên dạng không gian phức tạp mà máy vạn năng chịu hoàn toàn.
• Năng suất vượt trội, giảm thiểu thời gian phụ và tăng hệ số tự động hóa nhà máy.
• Giảm tối đa sự phụ thuộc vào tay nghề thủ công của người thợ đứng máy.

- Hạn chế:

• Chi phí đầu tư ban đầu cho máy móc thiết bị, dụng cụ cắt và bảo trì rất lớn.
• Yêu cầu nguồn nhân lực vận hành, lập trình và bảo dưỡng phải có trình độ chuyên môn kỹ thuật cao.
• Rủi ro hỏng hóc lớn nếu xảy ra sai sót trong lập trình hoặc thiết lập gá đặt (va chạm, gãy dao, văng phôi).



Mối quan hệ giữa CAD, CAM và CNC



1. Vai trò của từng công nghệ trong chuỗi sản xuất

Ba công nghệ CAD, CAM và CNC không thể tách rời mà cấu thành một chuỗi giá trị khép kín:

• CAD: Sinh ra ý tưởng và hiện thực hóa thành dữ liệu hình học chính xác.
• CAM: Nhận dữ liệu hình học, phân tích công nghệ và biên dịch thành lộ trình di chuyển của dao cắt.
• CNC: Nhận lộ trình từ CAM và điều khiển máy móc vật lý tác động lên phôi để tạo ra sản phẩm thực tế.



2. Quy trình CAD/CAM/CNC tổng thể

Chu trình sản xuất hiện đại trải qua 6 bước tuần tự sau:

• Bước 1. Thiết kế CAD: Dựng mô hình 3D hoặc bản vẽ kỹ thuật 2D chi tiết của sản phẩm.
• Bước 2. Chuẩn bị dữ liệu: Kiểm tra tính hợp lý của hình học, dung sai kỹ thuật, lựa chọn vật liệu và chuẩn bị phôi liệu.
• Bước 3. Lập trình CAM: Chọn lựa chiến lược gia công, dao cắt, thiết lập chế độ cắt và tạo đường chạy dao mô phỏng.
• Bước 4. Xuất chương trình CNC: Sử dụng Post-processor xuất file G-code phù hợp với hệ điều khiển của máy gia công.
• Bước 5. Gia công trên máy CNC: Gá đặt phôi, đo đạc dao cụ, thiết lập gốc tọa độ (Work Coordinate System) và chạy chương trình an toàn.
• Bước 6. Kiểm tra sản phẩm: Đo đạc kích thước bằng thước cặp, đồng hồ so hoặc máy đo tọa độ CMM để đánh giá chất lượng sản phẩm so với bản vẽ CAD ban đầu.



Sự phối hợp đồng bộ giữa ba công nghệ

Sự thành công của một chu trình gia công phụ thuộc vào sự đồng bộ hoàn hảo: Dữ liệu CAD thiếu chính xác sẽ dẫn đến lỗi hình học; CAM cấu hình sai chiến lược dao sẽ gây gãy dao hoặc bề mặt xấu; và CNC thiết lập sai gốc tọa độ hoặc sai thông số sẽ phá hỏng phôi. Do đó, việc phản hồi dữ liệu ngược từ công đoạn đo kiểm về lại khâu thiết kế và lập trình là chìa khóa của nhà máy thông minh.


Bảng phân biệt CAD, CAM và CNC



Tiêu chí	CAD (Computer-Aided Design)	CAM (Computer-Aided Manufacturing)	CNC (Computer Numerical Control)
Chức năng chính	Thiết kế, dựng hình sản phẩm	Lập quy trình và đường chạy dao	Điều khiển máy thực thi gia công
Dữ liệu đầu vào	Ý tưởng, thông số kỹ thuật sản phẩm	Mô hình CAD, thông số công nghệ	Chương trình NC / G-code
Dữ liệu đầu ra	Bản vẽ kỹ thuật 2D, mô hình 3D	Đường chạy dao, chương trình NC	Chi tiết cơ khí hoàn thiện
Thiết bị chính	Máy tính cá nhân / Workstation	Máy tính cá nhân / Workstation	Máy công cụ điều khiển số (Máy phay, tiện,...)
Mục tiêu cốt lõi	Thiết kế đúng hình học và công năng	Gia công hiệu quả, tối ưu thời gian	Sản xuất chính xác vật thể thực tế



Lợi ích của việc ứng dụng CAD/CAM/CNC trong sản xuất

1. Nâng cao độ chính xác và chất lượng sản phẩm

• Loại bỏ hoàn toàn các sai số chủ quan phát sinh từ thao tác đo đạc và quay tay thủ công.
• Đảm bảo tính đồng nhất tuyệt đối giữa hàng nghìn sản phẩm trong sản xuất hàng loạt.
• Đáp ứng trọn vẹn các yêu cầu dung sai khắt khe, độ nhám bề mặt tinh vi theo tiêu chuẩn kỹ thuật quốc tế.

2. Tăng năng suất sản xuất

• Rút ngắn chuỗi thời gian từ thiết kế đến khi hoàn thiện sản phẩm.
• Tối ưu hóa đường chạy dao, giảm thời gian không cắt gọt và tối ưu tốc độ bóc tách vật liệu.
• Nâng cao khả năng vận hành tự động, cho phép máy móc hoạt động liên tục với cường độ cao.

3. Tiết kiệm chi phí vận hành

• Giảm thiểu tỷ lệ phế phẩm và hạn chế tối đa các sai hỏng phải gia công lại.
• Cắt giảm thời gian thử nghiệm thực tế nhờ hệ thống mô phỏng đồ họa trực quan trên máy tính.
• Tối ưu hóa hiệu suất sử dụng vật liệu thô, dao cụ cắt gọt và nguồn lực lao động con người.

4. Khả năng gia công các chi tiết phức tạp

• Dễ dàng chế tạo các bề mặt không gian 3D phức tạp, biên dạng cong tự do.
• Gia công hoàn hảo các loại khuôn mẫu có độ khó cao, chi tiết nhiều mặt trong một lần gá đặt duy nhất.

5. Nâng cao năng lực cạnh tranh cho doanh nghiệp

• Rút ngắn thời gian đưa sản phẩm mới ra thị trường (Time-to-market).
• Linh hoạt thay đổi thiết kế mẫu mã sản phẩm theo yêu cầu thị trường mà không phải chế tạo lại toàn bộ hệ thống gá.
• Tạo nền tảng vững chắc để doanh nghiệp tiến lên tự động hóa toàn diện và phát triển nhà máy thông minh (Smart Factory).



Ứng dụng thực tế của CAD/CAM/CNC trong các ngành công nghiệp

1. Ngành chế tạo máy và thiết bị công nghiệp

• Gia công các chi tiết truyền động chính xác như trục truyền lực, bánh răng nghiêng, bánh răng côn, mặt bích.
• Chế tạo hệ thống đồ gá chuyên dùng, thân máy, vỏ hộp số và các cụm chi tiết máy móc công nghiệp nặng.

2. Ngành chế tạo khuôn mẫu

• Gia công khuôn ép nhựa cho các linh kiện điện tử, vỏ thiết bị gia dụng, chi tiết nội thất ô tô.
• Chế tạo khuôn dập kim loại tấm, khuôn đúc áp lực nhôm, kẽm và các điện cực đồng cho máy xung điện EDM.

3. Ngành công nghiệp Ô tô và Xe máy

• Gia công các chi tiết phần động cơ (block máy, nắp quy-lát, trục khuỷu, thanh truyền) và cụm hộp số.
• Chế tạo các linh kiện cơ khí chính xác đòi hỏi độ bền cơ học cao và các bộ đồ gá kiểm tra.

4. Ngành Hàng không vũ trụ và Thiết bị Y tế

• Chế tạo các kết cấu khung sường máy bay, cánh tuabin động cơ phản lực từ các hợp kim siêu cứng (Titan, Inconel).
• Gia công các dụng cụ phẫu thuật, nẹp xương, khớp nhân tạo và các thiết bị cấy ghép y tế đòi hỏi độ dung sai sinh học và kỹ thuật vô cùng nghiêm ngặt.

5. Ngành Điện tử và Sản phẩm tiêu dùng

• Gia công vỏ thiết bị điện tử, laptop, điện thoại thông minh bằng hợp kim nhôm nguyên khối hoặc nhựa kỹ thuật.
• Sản xuất các chi tiết tản nhiệt vi mạch, linh kiện thu nhỏ với độ chính xác cao.



Ví dụ thực tế về quy trình CAD/CAM/CNC

Để làm rõ cách thức phối hợp của bộ ba công nghệ, chúng ta xét một ví dụ thực tế: Gia công một chi tiết gá nhôm hình học phức tạp bằng máy phay CNC.

• Bước 1: Thiết kế CAD. Kỹ sư sử dụng phần mềm SolidWorks dựng mô hình 3D khối nhôm định hình, thiết kế các lỗ bắt bu-lông, rãnh trượt và khai báo dung sai lắp ghép kỹ thuật.
•  Bước 2: Chuẩn bị công nghệ. Lựa chọn phôi nhôm nguyên cục (Al 6061) có kích thước dư hợp lý. Xác định phương án kẹp chặt phôi trên bàn máy bằng ê tô thủy lực hoặc bàn gá chuyên dụng.
• Bước 3: Lập trình CAM.
  • Nhập file CAD vào phần mềm Mastercam. Lựa chọn dao phay mặt đầu đường kính lớn để khỏa phẳng mặt trên, dao phay ngón (Endmill) để chạy thô khoét hốc, và dao phay cầu để gia công tinh bề mặt biên dạng cong 3D.
  • Thiết lập chế độ cắt phù hợp, sinh đường chạy dao (toolpath) và chạy mô phỏng toàn bộ tiến trình để đảm bảo không xảy ra hiện tượng va chạm.
• Bước 4: Xuất chương trình CNC. Sử dụng bộ hậu xử lý tương thích với hệ điều khiển của máy phay (ví dụ: hệ điều khiển FANUC) để xuất ra file mã lệnh G-code hoàn chỉnh. Kiểm tra lại toàn bộ tọa độ và câu lệnh.
• Bước 5: Gia công thực tế. Đưa phôi lên bàn máy phay CNC, tiến hành gá kẹp chắc chắn. Đo đạc kích thước dao bằng thiết bị dò dao tự động, xác lập gốc tọa độ phôi ($X, Y, Z$) trên máy và vận hành chạy thử an toàn trước khi gia công chính thức.
• Bước 6: Kiểm tra chất lượng. Sơ bộ làm sạch phoi, dùng thước kẹp, Panme hoặc máy đo CMM để kiểm tra kích thước các lỗ, độ phẳng bề mặt và độ nhám. So sánh kết quả với bản vẽ CAD ban đầu. Nếu đạt tiêu chuẩn, sản phẩm được chuyển sang công đoạn tiếp theo.

Đánh giá hiệu quả từ ví dụ:

Quy trình tích hợp CAD/CAM/CNC giúp giảm thiểu tối đa thời gian lập trình thủ công, rút ngắn thời gian chu kỳ gia công xuống đáng kể, đảm bảo tính ổn định và chính xác đồng đều cho toàn bộ lô sản phẩm, đồng thời tối ưu hóa chi phí dao cụ và nhân công vận hành.


Những yếu tố cần lưu ý khi triển khai CAD/CAM/CNC

1. Lựa chọn phần mềm phù hợp

• Phần mềm CAD/CAM phải đáp ứng đúng đặc thù sản phẩm của doanh nghiệp (gia công khuôn mẫu, chi tiết trục, linh kiện tấm,...).
• Đảm bảo khả năng tương thích dữ liệu mượt mà giữa các nền tảng thiết kế và sản xuất.
• Xem xét kỹ chi phí bản quyền, dịch vụ hỗ trợ kỹ thuật và thời gian đào tạo chuyển giao công nghệ từ hãng cung cấp.

2. Lựa chọn máy CNC đúng nhu cầu

• Xác định số trục gia công cần thiết (máy 3 trục, 4 trục hay 5 trục) dựa trên độ phức tạp của chi tiết.
• Quan tâm đến hành trình các trục, kích thước bàn máy, công suất trục chính và độ cứng vững của kết cấu máy.
• Lựa chọn hệ điều khiển phổ biến (Fanuc, Siemens, Heidenhain, Mitsubishi) để thuận tiện cho việc tìm kiếm nhân sự vận hành và lập trình.

3. Đào tạo và phát triển nhân sự chuyên môn

• Đảm bảo đội ngũ nhân sự nắm vững kỹ năng đọc bản vẽ, tư duy thiết kế CAD.
• Trang bị chuyên sâu kiến thức lập trình CAM, am hiểu đặc tính vật liệu và chiến lược lựa chọn dao cụ.
• Đào tạo kỹ năng vận hành máy CNC an toàn, thiết lập gá đặt chuẩn xác và khả năng xử lý sự cố nhanh nhạy trên xưởng sản xuất.

4. Kiểm soát an toàn và chất lượng toàn diện

• Luôn thực hiện mô phỏng chương trình kỹ lưỡng trước khi truyền file G-code xuống máy gia công thực tế.
• Kiểm tra chặt chẽ độ chắc chắn của việc kẹp phôi và lắp đặt dao cụ để tránh hiện tượng văng phôi hoặc gãy dao ở tốc độ cao.
• Tuân thủ nghiêm ngặt các quy trình vận hành an toàn của nhà sản xuất máy, thực hiện hiệu chuẩn thiết bị đo và bảo dưỡng định kỳ hệ thống cơ khí.



Kết luận

Bộ ba công nghệ CAD, CAM và CNC đóng vai trò là những mảnh ghép bổ trợ hoàn hảo không thể tách rời trong chuỗi giá trị của ngành cơ khí hiện đại. Sự kết hợp này mang lại những bước tiến vượt bậc về độ chính xác, năng suất, tính linh hoạt và mức độ tự động hóa, giúp các doanh nghiệp cơ khí vượt qua giới hạn của phương pháp thủ công truyền thống.

Tuy nhiên, giá trị cốt lõi của công nghệ chỉ được phát huy tối đa khi có sự phối hợp đồng bộ giữa phần mềm tối ưu, máy móc thiết bị chất lượng, quy trình công nghệ chuẩn mực và đội ngũ nhân sự có chuyên môn cao. Việc đầu tư bài bản và đúng hướng vào hệ sinh thái CAD/CAM/CNC chính là chiến lược sống còn giúp các doanh nghiệp nâng cao năng lực cạnh tranh và khẳng định vị thế vững chắc trong kỷ nguyên sản xuất thông minh.
