Chi tiết về lỗ ren trong gia công CNC

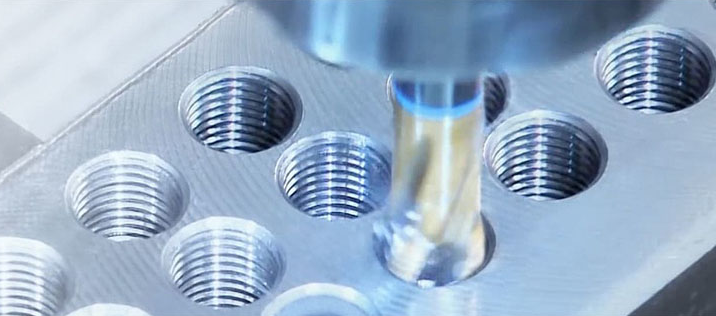

Lỗ ren là một trong những đặc điểm phổ biến nhất được tìm thấy trong các chi tiết gia công CNC . Chúng cung cấp một phương pháp đáng tin cậy để ghép các bộ phận lại với nhau mà không cần đến các đai ốc riêng biệt

Trong ngành cơ khí chính xác, liên kết ren đóng vai trò cốt lõi để cố định, lắp ráp các chi tiết máy lại với nhau. Từ những thiết bị y tế nhỏ gọn cho đến các khối động cơ hàng không khổng lồ, sự hiện diện của lỗ ren trong gia công CNC là không thể thiếu.

Khi công nghệ điều khiển số bằng máy tính (CNC) lên ngôi, việc gia công lỗ ren không chỉ đơn thuần là dùng sức người hay các thiết bị vạn năng thô sơ nữa. Nó đòi hỏi sự đồng bộ hoàn hảo giữa hệ thống lập trình G-code, thông số dụng cụ cắt và đặc tính vật liệu. Bài viết này sẽ phân tích toàn diện các phương pháp, quy trình chuẩn và kinh nghiệm thực chiến giúp bạn làm chủ kỹ thuật gia công lỗ ren trên máy CNC.

Tổng quan về lỗ ren và các thông số kỹ thuật cốt lõi

Lỗ ren là gì?

Lỗ ren là bề mặt định hình bên trong một phôi (có dạng hình trụ hoặc hình côn), trên đó có các đường xoắn ốc (ren) được tạo ra để khớp chính xác với chi tiết ren ngoài (như bu-lông, vít, thanh ren).

Lỗ ren giúp loại bỏ nhu cầu sử dụng thêm các phụ kiện siết chặt trong nhiều cụm lắp ráp, đồng thời cung cấp một kết nối nhỏ gọn và có thể tái sử dụng. Chúng được sử dụng rộng rãi trong các cấu trúc cơ khí, nơi các bộ phận cần được lắp ráp, tháo rời hoặc bảo trì trong suốt vòng đời hoạt động.

Thiết kế lỗ ren cần xem xét không chỉ độ bền siết cần thiết mà còn cả quy trình sản xuất và vật liệu được gia công.

Các thông số hình học quan trọng

Để lập trình và gia công chính xác, kỹ sư hoặc thợ vận hành phải nắm vững các thông số sau:

Đường kính danh nghĩa (D hoặc M): Kích thước đại diện cho lỗ ren (ví dụ: M6, M10).
Bước ren (P - Pitch): Khoảng cách tính bằng milimét giữa hai đỉnh ren kề nhau (ví dụ: ren bước chuẩn M10x1.5 có bước ren là 1.5mm, ren bước mịn M10x1.25 có bước ren là 1.25mm).
Góc biên dạng ren: Góc tạo bởi hai sườn ren (thường là 60^o đối với hệ mét ISO, hoặc 55^o đối với hệ Anh Whitworth).
Chiều sâu lỗ và chiều sâu ren: Cần phân biệt rõ chiều sâu khoan lỗ tổng thể luôn phải lớn hơn chiều sâu phần ren hữu ích để có không gian chứa phoi hoặc khoảng chạy dao cần thiết.

Các phương pháp gia công lỗ ren phổ biến trên máy CNC

Tùy thuộc vào sản lượng, độ cứng vật liệu, đường kính lỗ và trang thiết bị của nhà xưởng, người ta áp dụng một trong các phương pháp sau:

- Phương pháp 1: Taro ren (Tapping)

Đây là phương pháp truyền thống nhưng được tối ưu hóa mạnh mẽ trên các trung tâm gia công CNC nhờ chu trình Rigid Tapping (Taro cứng - mã lệnh G84).

Taro cắt (Cutting Tap): Có các rãnh thoát phoi. Mũi taro cắt đứt vật liệu để tạo thành phoi vụn. Thích hợp cho gang, thép hợp kim, nhôm đúc (vật liệu cho phoi ngắn).
Taro đùn/lăn (Forming/Roll Tap): Không có rãnh cắt phoi mà hoạt động bằng cách làm biến dạng dẻo vật liệu để ép dòng kim loại tạo thành hình ren.
- Ưu điểm: Không sinh phoi (tránh kẹt phoi), độ bền cơ học của ren cao hơn do cấu trúc thớ kim loại không bị cắt đứt, bề mặt ren nhẵn bóng.
- Nhược điểm: Chỉ dùng được cho vật liệu có độ dẻo cao như nhôm dẻo, thép carbon thấp, đồng; yêu cầu đường kính lỗ khoan mồi cực kỳ chính xác.

Phương pháp 2: Phay ren (Thread Milling)

Phay ren là công nghệ hiện đại sử dụng dao phay chuyên dụng kết hợp với chuyển động nội suy 3 trục (Helical interpolation: đồng thời di chuyển theo trục X, Y và Z theo quỹ đạo xoắn ốc).

- Ưu điểm vượt trội:

Linh hoạt: Một dao phay ren có thể gia công được nhiều đường kính lỗ khác nhau (miễn là cùng bước ren và cùng hệ).
An toàn tuyệt đối: Nếu dao gãy trong lỗ, nó không làm hỏng phôi như taro vì đường kính dao nhỏ hơn đáng kể so với lỗ ren.
Khả năng vạn năng: Gia công được các loại vật liệu cực cứng (sau nhiệt luyện trên 50 HRC) và các lỗ có đường kính rất lớn mà taro không đáp ứng được.
Dễ tinh chỉnh: Có thể bù mòn dao trực tiếp trên máy để tăng/giảm dung sai ren (lỏng hay chặt) một cách dễ dàng.

- Nhược điểm: Thời gian gia công lâu hơn taro và đòi hỏi phần mềm CAM hỗ trợ lập trình đường chạy dao phức tạp.

Quy trình công nghệ gia công lỗ ren CNC chuẩn kỹ thuật

Để sản xuất ra một lỗ ren đạt tiêu chuẩn kỹ thuật cao, quy trình gia công trên trung tâm gia công đứng (VMC) thường tuân theo trình tự 4 bước nghiêm ngặt:

1. Khoan mồi ---> 2. Vát mép ---> 3. Tạo ren (Taro/Phay) ---> 4. Kiểm tra

Bước 1: Khoan mồi (Drilling):

Đường kính mũi khoan phải được tính toán chính xác theo công thức:

Đường kính khoan ≈ Đường kính danh nghĩa - Bước ren

(Ví dụ: Ren M10x1.5 sẽ cần lỗ khoan đường kính khoảng 10 - 1.5 = 8.5mm).

Bước 2: Vát mép miệng lỗ:

Sử dụng mũi vát mép hoặc dao chamfer để tạo một góc côn ở miệng lỗ. Thao tác này giúp loại bỏ ba-via, đồng thời dẫn hướng cho mũi taro hoặc dao phay đi vào mượt mà, không bị sứt mẻ đầu cắt.

Bước 3: Gia công ren chính (Tapping / Thread Milling):

Gọi chu trình taro cứng (G84) hoặc chạy chương trình phay ren tương ứng với chiều sâu yêu cầu.

Bước 4: Kiểm tra chất lượng:

Sử dụng dưỡng kiểm ren gồm đầu GO (phải vặn vào được nhẹ nhàng suốt chiều sâu) và NO-GO (không được vặn quá 1-2 vòng) để nghiệm thu sản phẩm.

Các sự cố thường gặp và giải pháp khắc phục

Sự cố thực tế	Nguyên nhân chính	Giải pháp khắc phục
Gãy mũi taro / mẻ dao phay	Kẹt phoi trong lỗ sâu. Lỗ khoan mồi quá nhỏ. Sai lệch đồng tâm hoặc tốc độ cắt không đồng bộ.	Dùng taro thoát phoi chéo/xoắn. Kiểm tra lại bảng tra đường kính khoan mồi. Bật tưới nguội xuyên trục (Through-spindle coolant).
Ren bị xước, bề mặt thô rỗ	Dụng cụ bị mòn. Thiếu dung dịch trơn nguội hoặc dầu bôi trơn kém. Vật liệu bị dính bám (như nhôm nguyên chất).	Thay dao mới. Đổi sang dầu cắt gọt có hàm lượng dầu gốc cao. Chọn mũi taro phủ lớp phủ chuyên dụng (như TiCN, TiAlN).
Ren quá lỏng hoặc quá chặt	Lập trình sai thông số bước ren. Chọn sai bù dao trên máy CNC. Biến dạng đàn hồi của vật liệu sau khi gia công.	Kiểm tra lại file CAM. Hiệu chỉnh thông số Wear Offset của dao phay ren.

Kinh nghiệm tối ưu hóa và kinh tế trong gia công lỗ ren

Đồng bộ tốc độ cắt và bước tiến (đối với Taro): Phải đảm bảo công thức toán học F = N times P (F: Bước tiến mm/phút, N: Tốc độ trục chính vòng/phút, P: Bước ren mm). Bất kỳ sự sai lệch nào cũng sẽ làm hỏng ren ngay lập tức.
Ứng dụng phần mềm CAM hiện đại: Các phần mềm như Mastercam, NX hay Fusion 360 cung cấp các chiến lược chạy dao phay ren tối ưu (Helical Path, Smooth Entry/Exit), giúp giảm thiểu lực tác động lên dao và kéo dài tuổi thọ dụng cụ.
Quản lý tuổi thọ dụng cụ: Với số lượng lỗ ren lớn (hàng nghìn lỗ trong ngành ô tô, điện tử), việc cài đặt bộ đếm số lượng lỗ gia công trên máy CNC để tự động cảnh báo thay dao là giải pháp sống còn nhằm tránh phế phẩm hàng loạt.

Kết luận

Lỗ ren trong gia công CNC là một hạng mục đòi hỏi sự am hiểu sâu sắc về cả cơ học vật liệu lẫn kỹ thuật lập trình. Việc nắm vững đặc tính của từng phương pháp (Taro hay Phay ren), tuân thủ quy trình công nghệ chuẩn và kiểm soát chặt chẽ các thông số cắt gọt sẽ giúp doanh nghiệp nâng cao năng suất, tiết kiệm chi phí và đảm bảo chất lượng tuyệt đối cho từng sản phẩm cơ khí xuất xưởng.
