Cách tạo ra một nguyên mẫu bằng nhựa: 4 phương pháp tốt nhất

Để tạo ra một nguyên mẫu bằng nhựa, bạn có thể sử dụng một số phương pháp như in 3D, gia công CNC, ép phun hoặc đúc chân không. Chọn quy trình dựa trên hình dạng, số lượng và mốc thời gian của bộ phận.

Bắt đầu với mô hình CAD, chọn vật liệu phù hợp với nhu cầu sử dụng cuối cùng của bạn và làm việc với nhà cung cấp hoặc các công cụ nội bộ để sản xuất và tinh chỉnh bộ phận.

Việc tạo mẫu nghe có vẻ kỹ thuật, nhưng thực ra dễ hơn bạn nghĩ. Chúng ta hãy cùng xem từng bước để xem các bộ phận bằng nhựa được chế tạo như thế nào để thử nghiệm và phản hồi thực tế.

Nguyên mẫu nhựa là gì?

Nguyên mẫu nhựa là một bộ phận mẫu được làm từ vật liệu nhựa. Nó đại diện cho hình dạng, kích thước và chức năng của sản phẩm cuối cùng. Bạn sử dụng nó để thử nghiệm các ý tưởng trước khi tạo ra các khuôn mẫu đắt tiền hoặc bắt đầu sản xuất hàng loạt. Nguyên mẫu có thể thô hoặc được đánh bóng, tùy thuộc vào giai đoạn bạn đang ở. Một số dùng để kiểm tra hình dạng cơ bản. Những nguyên mẫu khác trông và hoạt động gần giống như sản phẩm cuối cùng.

Bạn có thể tạo ra chúng bằng nhiều phương pháp khác nhau. Phổ biến nhất là in 3D, gia công CNC, ép phun và đúc chân không. Mỗi phương pháp đều có công dụng riêng, tùy thuộc vào hình dạng, mục đích và số lượng của bộ phận.

Tại sao nguyên mẫu nhựa lại quan trọng trong phát triển sản phẩm?

Nguyên mẫu cho phép bạn xác định lỗi thiết kế trước khi sản xuất hàng loạt. Điều này giúp tiết kiệm thời gian và tiền bạc. Bạn có thể cầm bộ phận trên tay, kiểm tra xem nó có khớp với các bộ phận khác không hoặc xem nó trông như thế nào.

Chúng cũng giúp ích cho việc giao tiếp. Sẽ dễ dàng hơn để giải thích ý tưởng của bạn khi có mẫu trên bàn. Các kỹ sư, nhà thiết kế và khách hàng có thể cung cấp phản hồi hiệu quả hơn khi họ nhìn thấy và tương tác với sản phẩm.

Kiểm tra nguyên mẫu cũng làm giảm rủi ro. Bạn có thể kiểm tra vật liệu, độ bền hoặc chức năng. Nếu có gì đó không hoạt động, bạn hãy điều chỉnh sớm—trước khi chi tiền cho dụng cụ hoặc đơn đặt hàng số lượng lớn.

Giai đoạn lập kế hoạch và thiết kế

Bắt đầu bằng một kế hoạch rõ ràng. Biết bạn muốn nguyên mẫu thể hiện điều gì. Điều này giúp tránh phải làm lại và giữ cho quy trình đi đúng hướng.

- Xác định mục đích của nguyên mẫu

Hãy tự hỏi tại sao bạn cần nguyên mẫu. Có phải để xem xét trực quan, thử nghiệm độ vừa vặn hay sử dụng chức năng? Biết mục tiêu giúp định hướng các quyết định thiết kế. Một mô hình trưng bày có thể tập trung vào vẻ ngoài. Một thử nghiệm độ vừa vặn cần kích thước chính xác. Một mẫu hoạt động phải có khả năng chịu được ứng suất hoặc chuyển động.

- Tạo thiết kế CAD và mô hình 3D

Sử dụng phần mềm CAD để biến ý tưởng của bạn thành mô hình kỹ thuật số. Tệp này điều khiển toàn bộ quá trình tạo mẫu. Tệp phải hiển thị kích thước, hình dạng và tất cả các tính năng. Bao gồm bất kỳ lỗ, đường cong hoặc bề mặt chính nào. Một mô hình sạch sẽ, được thực hiện tốt sẽ giảm thiểu lỗi và tăng tốc sản xuất.

- Lựa chọn phương pháp tạo mẫu phù hợp

Chọn phương pháp phù hợp nhất với nhu cầu của bạn. Đối với các mẫu nhanh và chi phí thấp, hãy cân nhắc sử dụng in 3D. Đối với các bộ phận có độ chính xác cao, hãy sử dụng gia công CNC. Đối với các lô nhỏ có chi tiết tinh xảo, đúc chân không có thể là lựa chọn tốt hơn. Phù hợp quy trình với mục tiêu, vật liệu và ngân sách.

Làm thế nào để tạo ra nguyên mẫu bằng nhựa?

Có nhiều phương pháp khác nhau để tạo ra các nguyên mẫu nhựa. Mỗi phương pháp đều phù hợp nhất với nhu cầu cụ thể. Dưới đây là bốn phương pháp phổ biến nhất cùng với những gì chúng cung cấp.

- In 3D cho nguyên mẫu nhựa

In 3D tạo ra các bộ phận theo từng lớp. Nhanh chóng, tiết kiệm chi phí và lý tưởng cho các mẫu giai đoạn đầu. Bạn không cần khuôn. Bạn có thể chuyển đổi tệp CAD thành một bộ phận chỉ trong vài giờ.

- FDM (Mô hình lắng đọng nóng chảy)

FDM là phương pháp in 3D phổ biến nhất. Nó làm nóng chảy sợi nhựa và lắng đọng từng lớp. Nó phù hợp với các bộ phận đơn giản và mô hình thô. FDM không tốn kém và nhanh chóng, nhưng bề mặt có thể cần thêm công đoạn.

- SLA (Lập thể hóa)

SLA sử dụng tia laser để làm đông nhựa lỏng thành hình dạng rắn. Nó tạo ra bề mặt mịn và chi tiết tốt. Phương pháp này rất tuyệt vời cho các mô hình trực quan. Tuy nhiên, các bộ phận SLA có thể giòn và không lý tưởng cho các thử nghiệm chịu tải.

- SLS (Thiêu kết laser chọn lọc)

SLS sử dụng tia laser để nung chảy bột nhựa. Nó tạo ra các bộ phận chắc chắn, phức tạp mà không có cấu trúc hỗ trợ. Nó hoạt động tốt để thử nghiệm độ vừa vặn và sử dụng chức năng. Bề mặt có lớp hoàn thiện dạng hạt, có thể được cải thiện sau này.

Gia công CNC các mẫu nhựa

Gia công CNC loại bỏ vật liệu khỏi khối nhựa rắn. Nó mang lại độ chính xác cao, dung sai chặt chẽ và bề mặt hoàn thiện tốt. Điều này tốt nhất khi các bộ phận cần độ bền hoặc kiểm soát kích thước chặt chẽ.

- Nhựa phù hợp cho gia công CNC

Các loại nhựa thông dụng bao gồm ABS, nylon, POM (còn gọi là Delrin), acrylic và polycarbonate. Mỗi loại có các đặc tính khác nhau. ABS là vật liệu chắc chắn và dễ gia công. Nylon thích hợp để mặc. Acrylic trong suốt. Polycarbonate chống va đập.

- Khả năng dung sai và hoàn thiện bề mặt

Gia công CNC cung cấp dung sai chặt chẽ—thường trong phạm vi ±0,05 mm. Bạn có được các cạnh sạch và bề mặt nhẵn, đặc biệt là với các công cụ cắt tinh. Nó hoạt động tốt khi các bộ phận phải vừa khít chính xác hoặc cần phải phù hợp với chất lượng sử dụng cuối cùng.

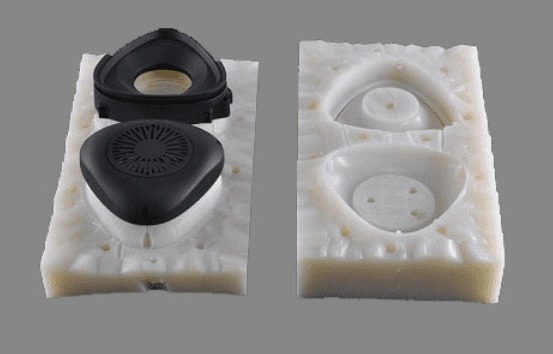

Đúc chân không cho nguyên mẫu nhựa

Đúc chân không sử dụng khuôn silicon để sản xuất các lô nhỏ các bộ phận nhựa. Nó hoạt động tốt khi bạn cần nhiều mẫu giống với sản phẩm cuối cùng.

- Tạo khuôn silicon từ các mẫu chính

Đầu tiên, bạn cần một mẫu chính. Mẫu này thường được tạo bằng cách sử dụng in 3D hoặc gia công CNC. Sau đó, silicon được đổ xung quanh mẫu để tạo khuôn. Sau khi đóng rắn, mẫu chính được lấy ra. Bây giờ, khuôn đã sẵn sàng để đúc các bộ phận bằng nhựa bằng polyurethane lỏng hoặc các vật liệu tương tự.

Những khuôn này có thể sản xuất khoảng 15 đến 25 bộ phận trước khi bị mòn. Quá trình này đơn giản, nhanh chóng và phù hợp với các bộ phận trong suốt, có màu hoặc giống cao su.

- Khi nào và tại sao nên sử dụng đúc chân không?

Sử dụng đúc chân không khi bạn cần các mẫu sản phẩm nhỏ mô phỏng các bộ phận sản xuất. Lý tưởng cho việc xác thực thiết kế, mô hình trưng bày hoặc mẫu tiếp thị ban đầu. Các bộ phận có bề mặt hoàn thiện tốt và chi tiết chính xác. Bạn cũng có thể kiểm tra độ vừa vặn và chức năng trước khi chuyển sang công cụ phức tạp.

Ép phun cho nguyên mẫu

Ép phun thường được sử dụng trong sản xuất quy mô lớn. Nhưng với công cụ mềm, nó cũng có thể dùng để tạo mẫu. Nó chậm hơn và tốn kém hơn khi thiết lập, nhưng nó mang lại kết quả ở cấp độ sản xuất.

- Công cụ mềm so với công cụ cứng

Khuôn mềm sử dụng khuôn nhôm hoặc thép cấp thấp. Nhanh hơn và rẻ hơn khuôn phức tạp. Những khuôn này không bền lâu, nhưng đủ để tạo mẫu hoặc chạy số lượng ít. Khuôn phức tạp sử dụng thép tôi và được chế tạo để sản xuất số lượng lớn. Không thực tế cho việc tạo mẫu giai đoạn đầu do chi phí cao và thời gian chờ dài.

- Các kịch bản lý tưởng để sử dụng khuôn ép phun trong tạo mẫu

Chọn ép phun nếu bạn cần hàng chục hoặc hàng trăm bộ phận chất lượng cao phù hợp với sản phẩm sử dụng cuối cùng. Tốt nhất là khi kiểm tra chức năng, lắp ráp hoặc phản hồi của khách hàng. Nó cũng hữu ích khi nhóm của bạn muốn xác thực thiết kế khuôn trước khi sản xuất hàng loạt.

Lựa chọn vật liệu cho nguyên mẫu nhựa

Việc chọn đúng vật liệu nhựa ảnh hưởng đến hình thức, cảm giác và hiệu suất của nguyên mẫu. Lựa chọn dựa trên độ bền, độ linh hoạt, bề mặt hoàn thiện và ngân sách.

Các vật liệu nhựa thông dụng và tính chất của chúng

ABS : Cứng, dễ gia công và giá thành thấp. Thích hợp cho các bộ phận cơ khí.
PLA : Phổ biến trong in 3D FDM. Dễ in nhưng giòn.
Nylon : Bền, dẻo và chống mài mòn. Dùng cho bánh răng và bản lề.
Polycarbonate (PC) : Rất bền và chống va đập. Thích hợp cho các bộ phận trong suốt hoặc cứng.
Acrylic (PMMA) : Trong suốt, cứng và có lớp hoàn thiện bóng. Thích hợp để trưng bày.
POM (Delrin) : Nhẵn, bền và chống mài mòn. Dùng cho các bộ phận có tiếp xúc chuyển động.
TPU : Mềm dẻo và giống cao su. Thích hợp cho các bộ phận mềm, chẳng hạn như phớt hoặc tay cầm.

Mỗi vật liệu có cách ứng xử khác nhau dưới nhiệt độ, áp suất và độ mài mòn. Một số vật liệu tốt hơn cho mục đích trưng bày. Một số khác được chế tạo để kiểm tra độ bền hoặc chuyển động.

Làm thế nào để lựa chọn dựa trên độ bền, tính linh hoạt và chi phí?

Bắt đầu bằng cách suy nghĩ về những gì nguyên mẫu cần làm. Nếu nó phải uốn cong, hãy chọn TPU hoặc nylon. Nếu nó cần duy trì hình dạng, hãy chọn ABS hoặc polycarbonate. Đối với các bộ phận trong suốt, hãy chọn acrylic hoặc PC.

Đối với thử nghiệm ban đầu, các vật liệu như PLA hoặc ABS là phù hợp. Đối với các thử nghiệm chức năng hoặc mẫu bán hàng, nhựa bền hơn hoặc hấp dẫn hơn về mặt thị giác sẽ hợp lý hơn.

Kiểm tra và xác nhận nguyên mẫu nhựa của bạn

Khi nguyên mẫu đã hoàn thành, đã đến lúc kiểm tra hiệu suất của nó. Bước này giúp bạn xác nhận thiết kế hoặc thực hiện những thay đổi cần thiết trước khi sản xuất.

- Kiểm tra chức năng cho hiệu suất

Kiểm tra cách nguyên mẫu hoạt động trong quá trình sử dụng thực tế. Kiểm tra độ bền, chuyển động và độ vừa vặn với các bộ phận khác. Nếu nó bị gãy, lắc lư hoặc vỡ, hãy ghi chú lại. Thử lặp lại hành động để xem nó giữ được như thế nào. Đảm bảo tất cả các tính năng chính hoạt động như mong đợi. Điều này giúp tránh các vấn đề lớn hơn sau này.

- Đánh giá thẩm mỹ và công thái học

Nhìn vào bề mặt, màu sắc và hình dạng. Giữ bộ phận đó. Xem cảm giác như thế nào. Hỏi xem nó có thoải mái khi sử dụng hoặc dễ cầm không. Xác minh xem nó có phù hợp với khái niệm thiết kế của bạn không. Đối với sản phẩm tiêu dùng, bước này rất quan trọng. Một bộ phận có cảm giác không thoải mái có thể cần thay đổi hình dạng hoặc kích thước.

- Thu thập phản hồi cho các lần lặp lại

Cho người khác xem và sử dụng bản mẫu. Nhận ý kiến từ các kỹ sư, nhà thiết kế hoặc người dùng. Đặt câu hỏi rõ ràng. Cái gì hiệu quả? Cái gì không? Thu thập thông tin đầu vào và điều chỉnh thiết kế. Đôi khi, ngay cả những thay đổi nhỏ cũng có thể tạo ra sự khác biệt lớn.

Những cân nhắc chính cho việc tạo mẫu bằng nhựa

Trước khi tạo nguyên mẫu, hãy suy nghĩ kỹ một vài điểm chính. Những điểm này sẽ hướng dẫn bạn lựa chọn và giúp tránh sự chậm trễ hoặc lãng phí.

- Lựa chọn vật liệu

Vật liệu ảnh hưởng đến độ bền, vẻ ngoài và chi phí. Phù hợp với mục đích sử dụng của bộ phận. Linh hoạt hay cứng? Trong suốt hay mờ đục? Sử dụng nhẹ hay chịu tải? Chọn loại phù hợp nhất.

- Độ phức tạp của thiết kế

Các hình dạng phức tạp có thể cần các phương pháp đặc biệt. Các thiết kế đơn giản thì tinh tế đối với FDM hoặc CNC. Các bộ phận phức tạp có đường cong hoặc phần cắt dưới hoạt động tốt hơn với SLA, SLS hoặc đúc chân không. Xin lưu ý rằng các thiết kế phức tạp hơn có thể làm tăng giá và thời gian hoàn thành.

- Yêu cầu về dung sai

Một số bộ phận cần kiểm soát kích thước chặt chẽ. Một số khác thì không. Nếu bộ phận này khớp với các bộ phận khác, thì dung sai chặt chẽ là quan trọng. Gia công CNC mang lại khả năng kiểm soát tốt nhất. In 3D và đúc có giới hạn. Hãy lựa chọn dựa trên mức độ chính xác cần thiết cho bộ phận.

- Thời gian và Ngân sách

Thời hạn ngắn có thể hạn chế các lựa chọn của bạn. FDM và SLA nhanh và rẻ cho các mô hình ban đầu. CNC và đúc mất nhiều thời gian hơn, nhưng chúng tạo ra chất lượng tốt hơn. Cân bằng những gì bạn cần với số tiền bạn có thể chi tiêu.

- Mục đích sử dụng cuối cùng

Hỏi xem nguyên mẫu sẽ được sử dụng để làm gì. Nó sẽ được trình bày cho khách hàng? Đã kiểm tra chức năng? Được sử dụng trong bản demo đang hoạt động? Câu trả lời đó giúp bạn chọn phương pháp, vật liệu và hoàn thiện. Một số bộ phận cần phải trông đúng. Những bộ phận khác phải hoạt động giống như sản phẩm thật.

Phần kết luận

Việc tạo ra một nguyên mẫu bằng nhựa không nhất thiết phải phức tạp. Bắt đầu bằng cách xác định mục đích, sau đó tạo một mô hình CAD rõ ràng. Chọn phương pháp phù hợp in 3D, gia công CNC, đúc chân không hoặc ép phun - dựa trên mục đích sử dụng, chi tiết và số lượng của bộ phận. Chọn vật liệu đáp ứng yêu cầu của bạn về độ bền, hình thức và ngân sách.
